卧式储液罐体配套传感装置结构设计

　　在工业流体储运、化工物料中转、市政供水调蓄等场景中，卧式储液罐体是应用占比极高的承压存储单元，这类罐体通常埋地或半埋地布置，也有部分安装于厂区露天作业区，承担液态原料、生产废水、成品介质的暂存与中转功能。本次呈现的结构，核心是集成在卧式储液罐体上的传感检测单元，整套结构围绕罐体的实际运行需求展开设计，没有冗余的装饰性结构，所有几何特征都服务于功能实现。

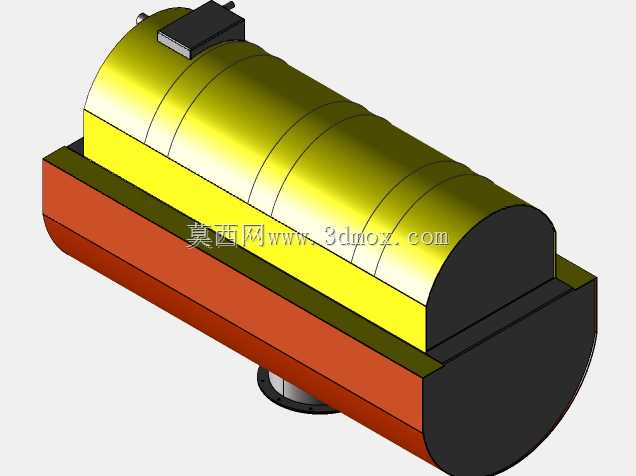

　　从安装边界来看，整套结构的主体依托卧式圆柱罐体搭建，罐体下部设置带法兰的支撑底座，可直接与预制的混凝土基础或钢制支架通过螺栓锁紧，底座法兰的螺栓孔位按照通用工业法兰标准排布，适配多数现场已有的安装基座，不需要额外做基座改造。罐体下部的接口为标准法兰连接结构，可对接进出液管路，管路通径匹配常规工业流体输送管道的规格，能满足大流量介质进出的通流需求，避免管路接口处出现通流截面突变引发的流阻增大、介质沉积等问题。

　　罐体上部的传感单元采用嵌入式安装结构，检测探头直接伸入罐体内部的气相或液相空间，不需要在罐体上额外开大尺寸安装孔，仅需在罐顶预留对应尺寸的安装座即可完成装配，这种设计能最大程度降低罐体开孔对整体结构强度的削弱，同时减少密封点位，降低长期运行过程中出现介质泄漏的风险。传感单元的外壳采用防护型结构设计，顶部的接线盒做了密封处理，可适应露天布置时的雨淋、粉尘环境，也能耐受化工场景下的腐蚀性气体侵蚀，接线接口预留了标准的线缆穿装孔位，可直接对接工业现场的信号传输线缆，不需要额外加工转接结构。

　　从功能特性来看，这套集成结构的传感单元可实时采集罐内的介质液位、温度或压力参数，根据不同的现场需求可更换不同检测原理的探头模块，不需要改动罐体主体结构。罐体主体的分段式加强筋结构沿着筒体轴向均匀排布，每道加强筋的凸起高度与厚度都经过强度校核，可承受满液状态下的介质静压力，同时兼顾埋地安装时外部土壤的挤压载荷，避免罐体长期运行出现筒体变形、焊缝开裂等问题。罐体端部采用标准椭圆封头结构，相比平封头能更好地分散内部压力，降低应力集中系数，封头与筒体的连接焊缝采用全焊透结构，满足承压罐体的焊接强度要求。

　　设计过程中优先考虑了现场运维的便利性，传感单元的安装位置设置在罐顶靠近检修通道的一侧，运维人员站在罐体旁的检修平台上即可完成探头的校准、更换作业，不需要攀爬至罐体顶部中心位置，降低高空作业的安全风险。罐体下部的支撑结构采用鞍式支座形式，支座与罐体的接触弧度与筒体外径完全匹配，接触面上预留了缓冲垫层的安装空间，可加装橡胶或聚四氟乙烯垫层，避免罐体与钢制支座直接接触产生电化学腐蚀，同时能缓冲介质进出时产生的罐体振动，降低振动传导至基础的载荷。

　　在实际应用场景中，这类带传感单元的储液结构可适配多种工业场景：在化工生产厂区可用于存储酸碱类液态原料，传感单元实时监测液位高度，联动进出液阀门实现自动补料、停料，避免出现溢罐或抽空问题；在市政供水系统中可作为二次供水的调蓄罐体，传感单元监测罐内水位与压力，联动供水泵组调整运行频率，保障供水管网的压力稳定；在污水处理场站可用于存储待处理的污水或处理后的中水，传感单元监测液位变化，为污水处理工艺的流程控制提供实时数据支撑。整套结构的所有几何尺寸都遵循通用工业设计规范，各个连接接口都采用标准件规格，可直接对接现有工业系统的管路、电路系统，不需要做定制化的接口改造，能大幅缩短现场安装调试的周期。
