车用4英寸点火钥匙锁结构设计

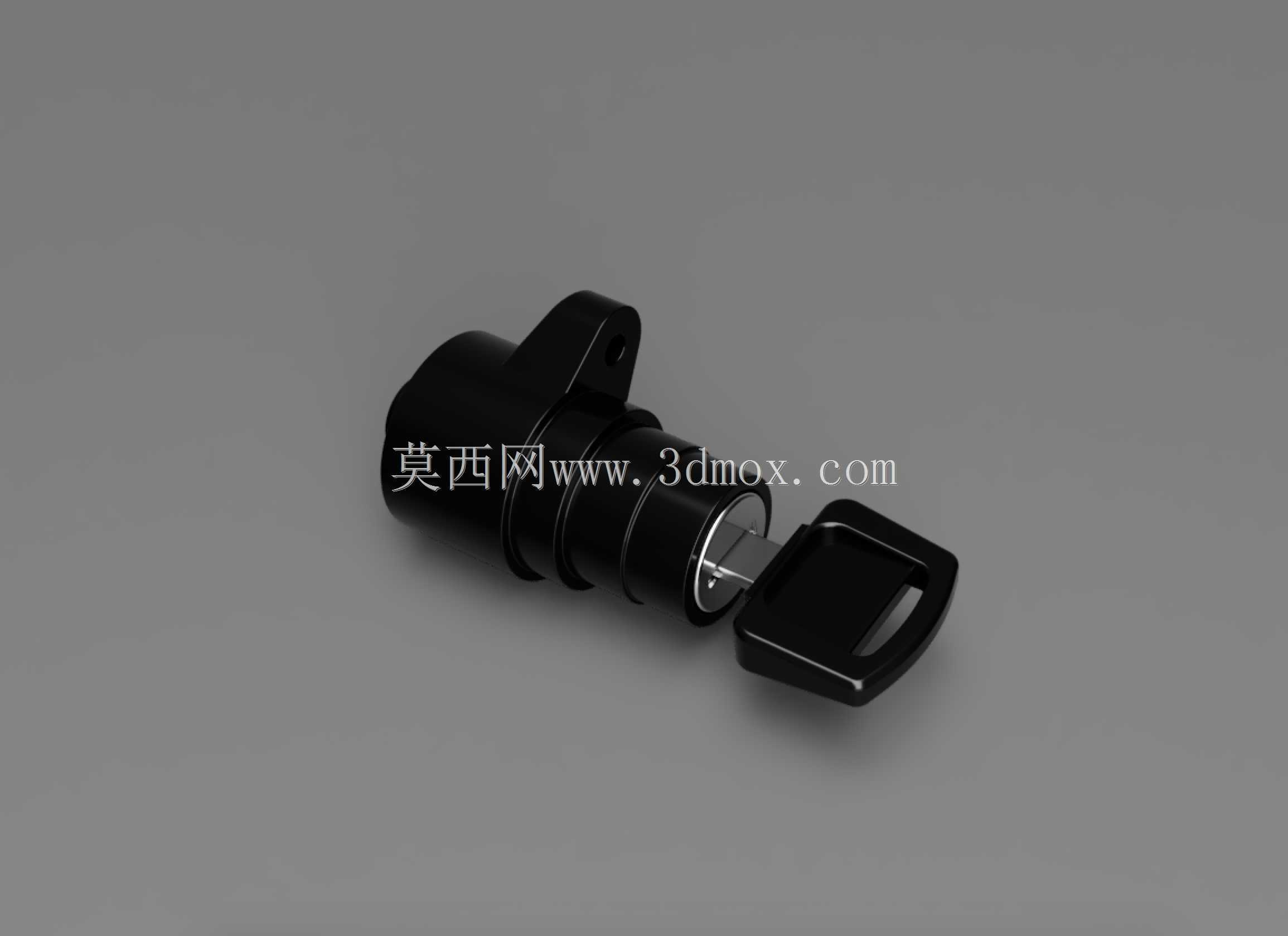

　　这款点火钥匙锁的三维结构，完全参照市面通用4英寸规格的量产配件做逆向还原，建模过程中优先还原了实际装车时的装配逻辑，没有做多余的艺术化修饰，所有结构特征都对应真实零件的加工与装配要求。从实际应用场景来看，这类锁具广泛适配小排量摩托车、老款乘用车辆、低速电动四轮车以及部分工程作业车辆的点火启动回路，是整车通电、启动权限管控的核心安全部件，日常使用中需要承受高频次的钥匙插拔、扭转操作，同时还要兼顾户外使用时的防尘、防轻微撬动的基础防护需求。

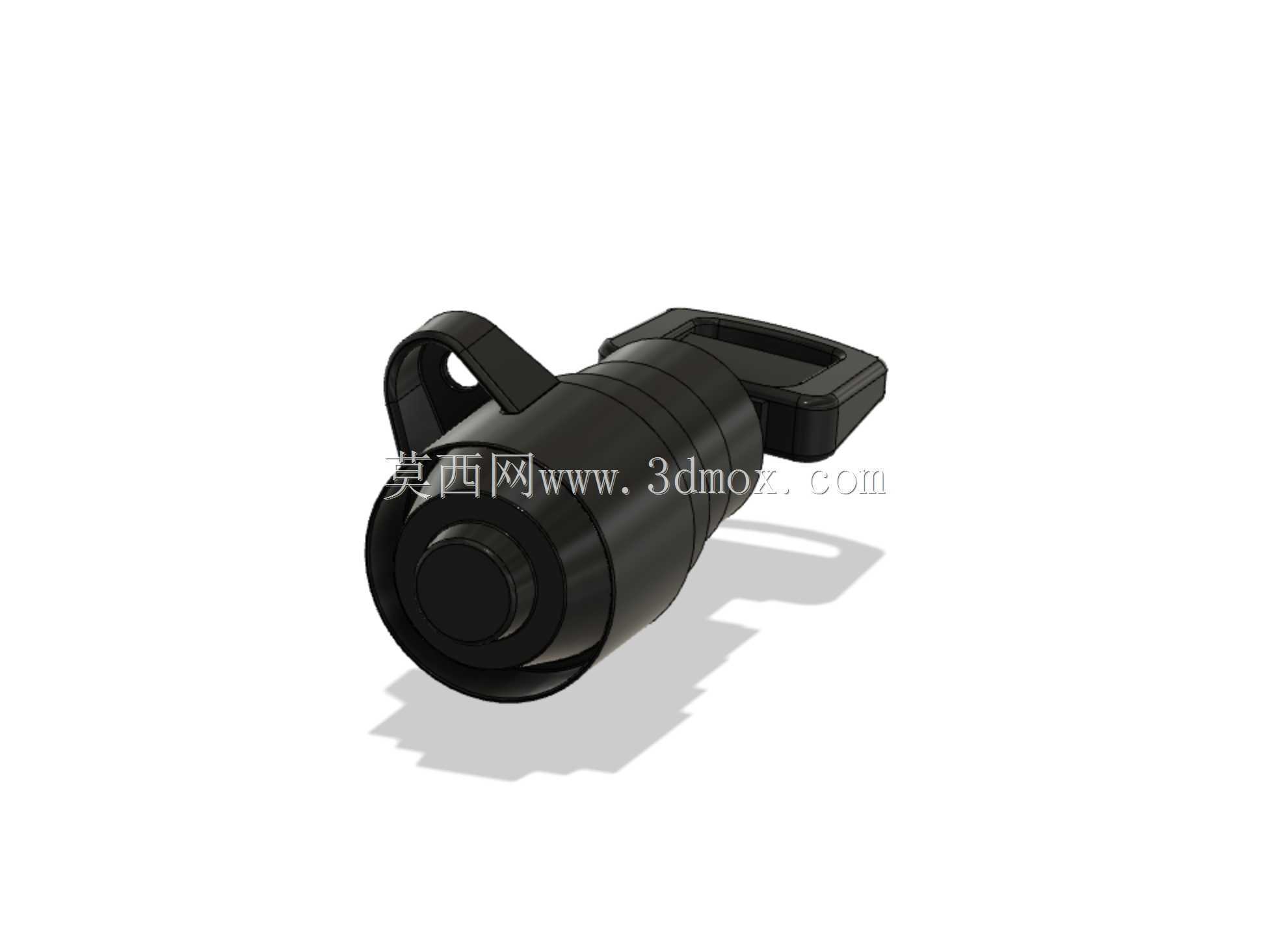

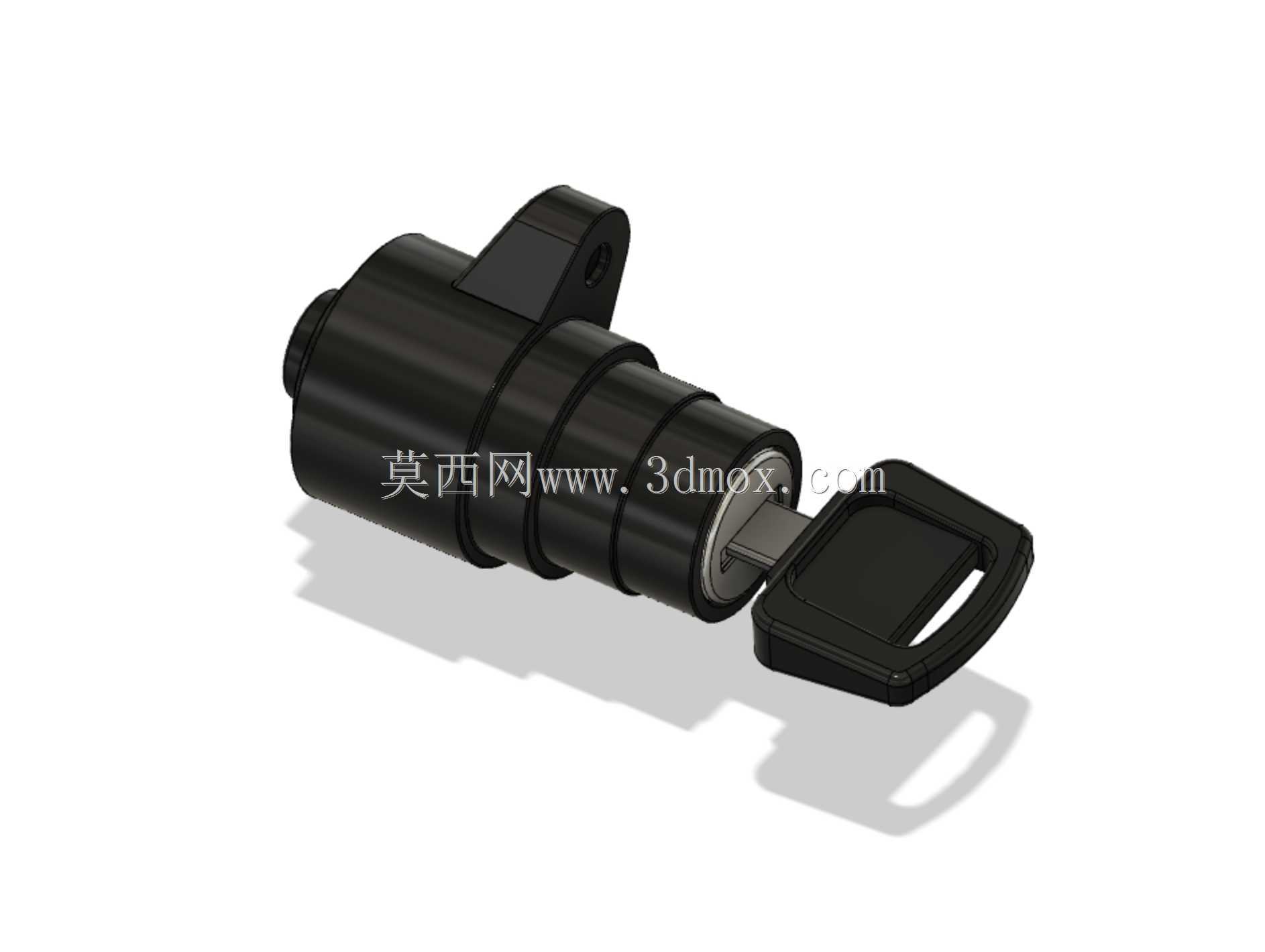

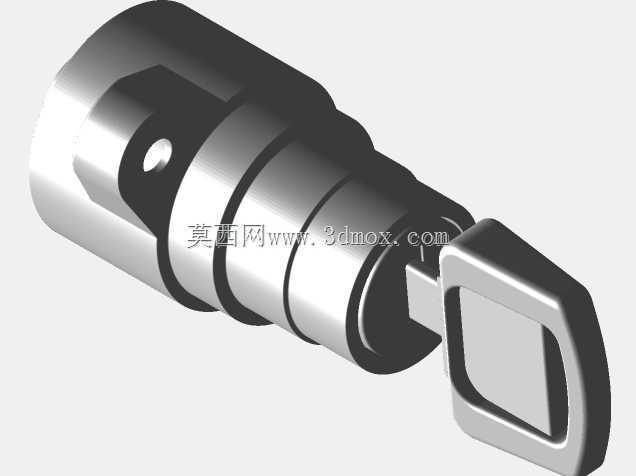

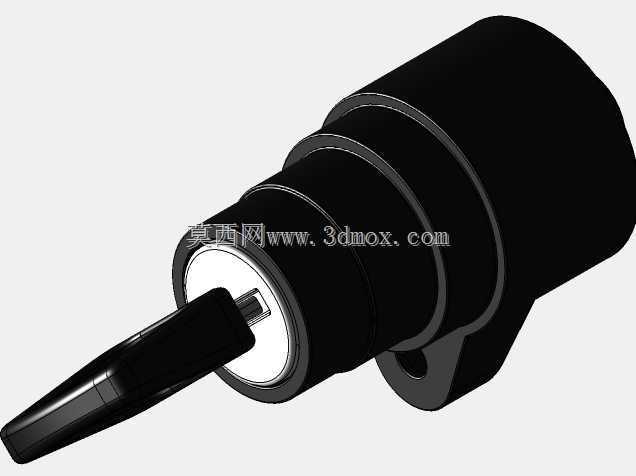

　　从功能特性上拆解，整个锁体分为锁芯总成、外壳安装座、钥匙插拔接口、尾部接线端子四个核心部分。锁芯内部的弹子结构完全按照常规弹子锁的公差做了还原，钥匙插入后弹子对齐才能带动锁芯转动，不同档位的转动行程对应ACC通电、ON整车通电、START启动三个常规档位，建模时保留了档位转动的限位结构，能直观看到锁芯转动到对应位置时的卡滞点位，方便做后续的整车电器匹配设计。外壳部分的安装耳带预留了标准安装孔位，孔距完全匹配常规车型的转向柱安装位，不需要额外做打孔改装就能直接适配，锁体外壳的外壁做了多道环形卡槽，装配时可以嵌入橡胶密封圈，阻挡雨天行车时的水渍、日常行驶的灰尘进入锁芯内部，避免长期使用后出现钥匙插拔卡滞、接触不良的问题。

　　设计思路上完全遵循车用配件的可靠性优先原则，没有追求花哨的外观造型，所有曲面都服务于实际使用需求：钥匙握持部分做了内凹的弧形贴合面，插拔钥匙时手指能自然贴合发力，边缘做了R2的圆角处理，冬季戴手套操作也不会出现硌手的问题；锁芯入口处做了导向倒角，即使光线不好的情况下盲插钥匙也能顺利对准锁孔，不会出现钥匙顶在锁芯端面无法插入的情况。安装边界方面，锁体主体的圆柱直径为22mm，插入转向柱的安装深度为68mm，尾部接线端的突出长度为15mm，安装耳的两个固定孔中心距为38mm，适配M6的固定螺栓，整个锁体装车后不会和周边的转向把护罩、仪表台外壳产生干涉，做整车总装设计时可以直接套用这个安装尺寸做周边件的避让设计。

　　从结构强度角度考虑，锁芯外壳采用锌合金压铸的常规工艺设计，壁厚均匀控制在2.5mm，既不会因为壁厚过薄导致安装时受力开裂，也不会因为壁厚过大增加不必要的零件重量；钥匙部分采用金属嵌件外包硬质塑料的结构，建模时还原了内部金属钥匙胚的嵌入深度，扭转时的受力点完全落在金属嵌件上，长期扭转使用不会出现塑料柄开裂、钥匙断裂的问题。尾部的接线端做了防呆设计，不同功能的接线柱位置做了差异化的卡扣结构，装配线束时不会出现接错线的问题，同时接线端外围做了挡水沿，即使有少量水渍顺着锁体流下，也会顺着挡水沿排到外部，不会渗入接线端子造成短路腐蚀。

　　做这类配件的三维建模时，最容易忽略的就是实际使用中的公差配合问题，这款模型在锁芯和外壳的配合面预留了0.1mm的转动间隙，弹子和弹子孔之间预留了0.05mm的滑动间隙，完全符合实际五金零件的加工公差要求，不会出现建模时零件能正常转动、实际加工后装配卡滞的问题。对于做整车电器改装、配件替换设计的从业者来说，这个模型可以直接用来做安装位的匹配校核，也可以参考这个结构做同类型锁具的改型设计，比如增加防盗芯片的安装位、调整锁体长度适配不同车型的安装空间，都可以在这个基础结构上做调整，不需要从零开始搭建基础结构，能节省不少前期建模的时间。
