手动式钻井作业夹紧定位工装结构

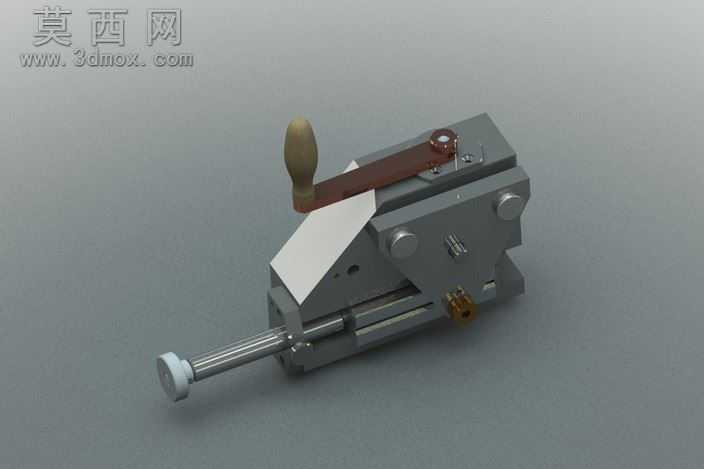

该模型为手动操作的钻井作业配套夹紧定位工装，采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械加工的公差配合标准，对每一处装配间隙、运动行程都做了精准的尺寸约束，确保各活动部件的运动逻辑符合实际工装的使用需求。模型整体采用金属材质为主的渲染方案，主体机架部分赋予哑光灰铸铁材质，通过调整材质的粗糙度、金属度参数，还原铸铁件表面细微的砂质纹理与哑光金属质感，操作手柄部分采用棕褐色胶木材质，模拟绝缘防滑握把的磨砂触感，前端伸出的定位杆部分赋予抛光镀铬材质，通过添加环境反射贴图，表现出镀铬层光亮顺滑的金属反光效果，底部的调节旋钮同样采用金属材质搭配细微的滚花纹理，还原手动调节部件的防滑设计细节。结构设计上，该工装采用杠杆式手动压紧结构，通过顶部的操作手柄带动内部的凸轮锁紧机构，实现对工件的快速夹紧与释放，手柄与机架之间设置了耐磨转轴结构，保证反复操作的结构耐用性；前端的可伸缩定位杆配备了复位弹簧结构，能够在松开锁紧机构后自动复位，提升操作的便捷性；机架侧面设置了对称的调节旋钮，可根据待加工工件的尺寸调整夹紧行程，适配不同规格的钻井配套工件装夹需求；工装底部设置了定位安装面，预留了固定安装孔位，可直接固定在钻床工作台或者钻井作业的配套工位上使用。设计思路围绕钻井作业中工件装夹的快速性、稳定性需求展开，摒弃了复杂的气动、液压驱动结构，采用纯手动机械结构实现可靠夹紧，既降低了工装的制造成本，也避免了野外钻井作业中动力源配套不便的问题，整体结构紧凑，操作逻辑简单，无需额外培训即可上手使用，所有受力部件都做了加厚加强设计，能够承受钻井作业中较大的切削反作用力，保证装夹的稳定性，避免工件在加工过程中出现移位、松动的问题，建模过程中对所有活动部件都做了运动干涉检查，确保手柄扳动、定位杆伸缩、旋钮调节的全行程内无结构碰撞，完全符合实际机械加工与装配的工艺要求。
