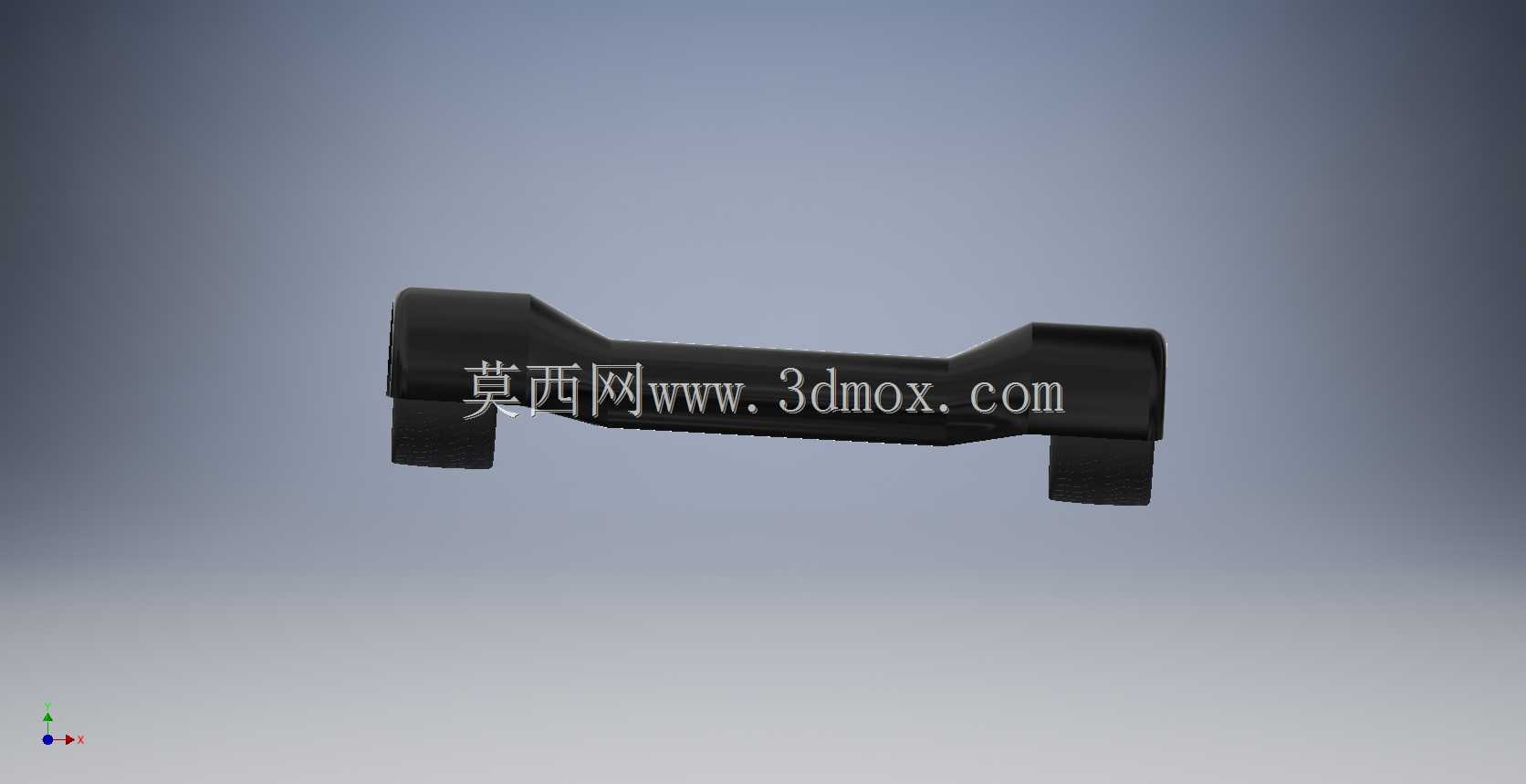

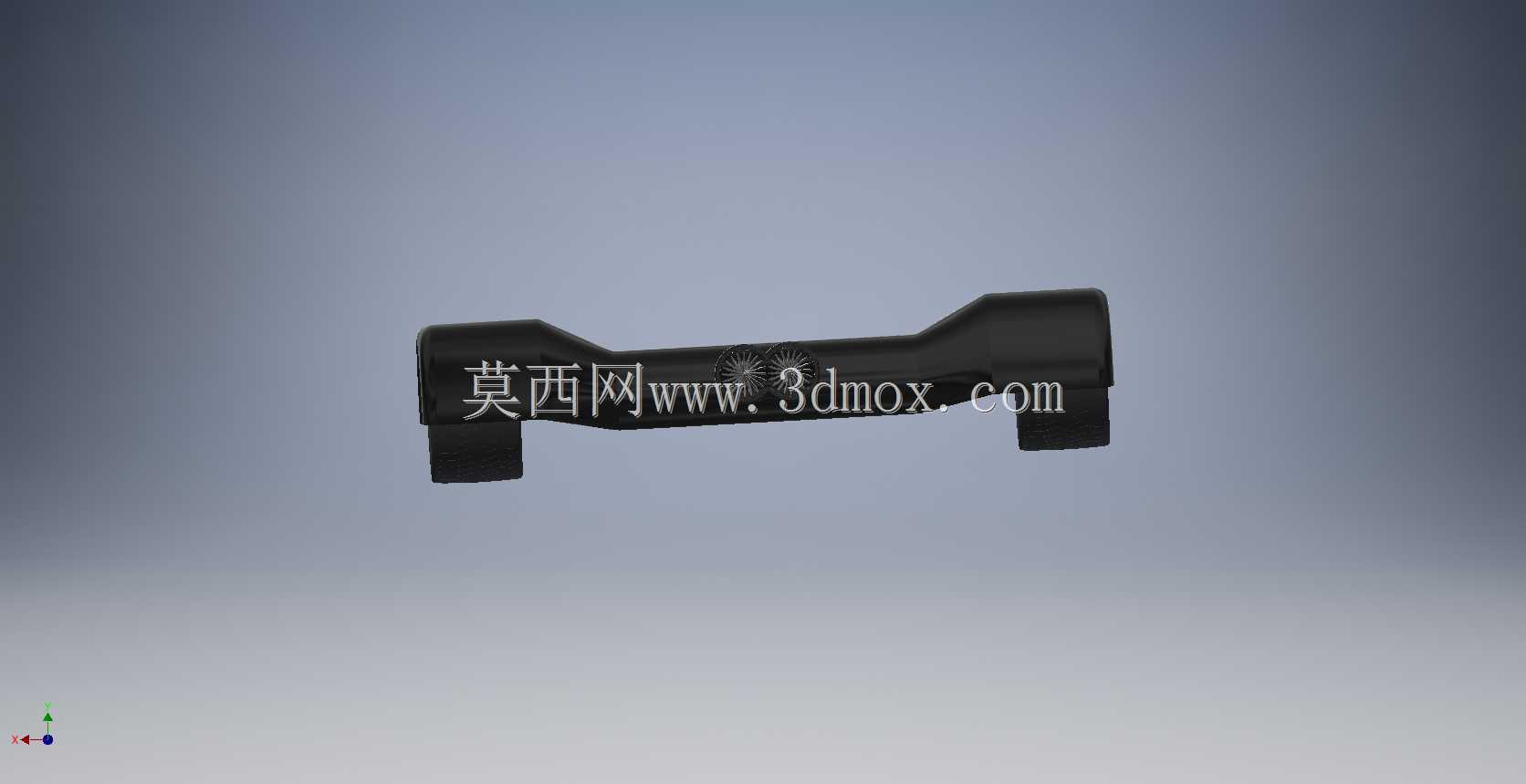

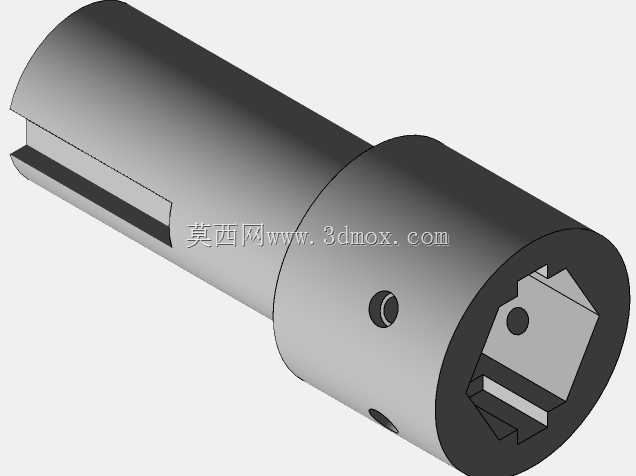

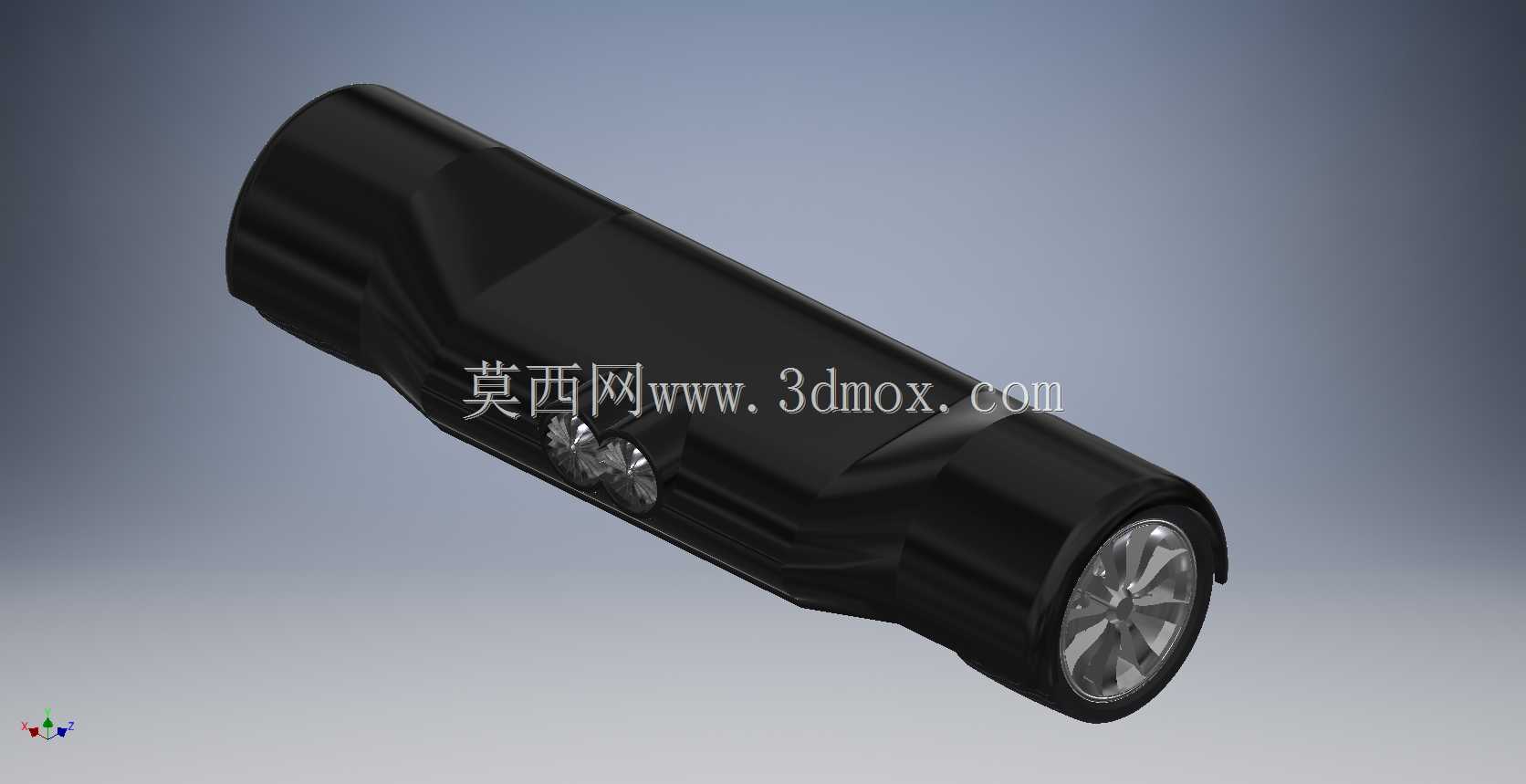

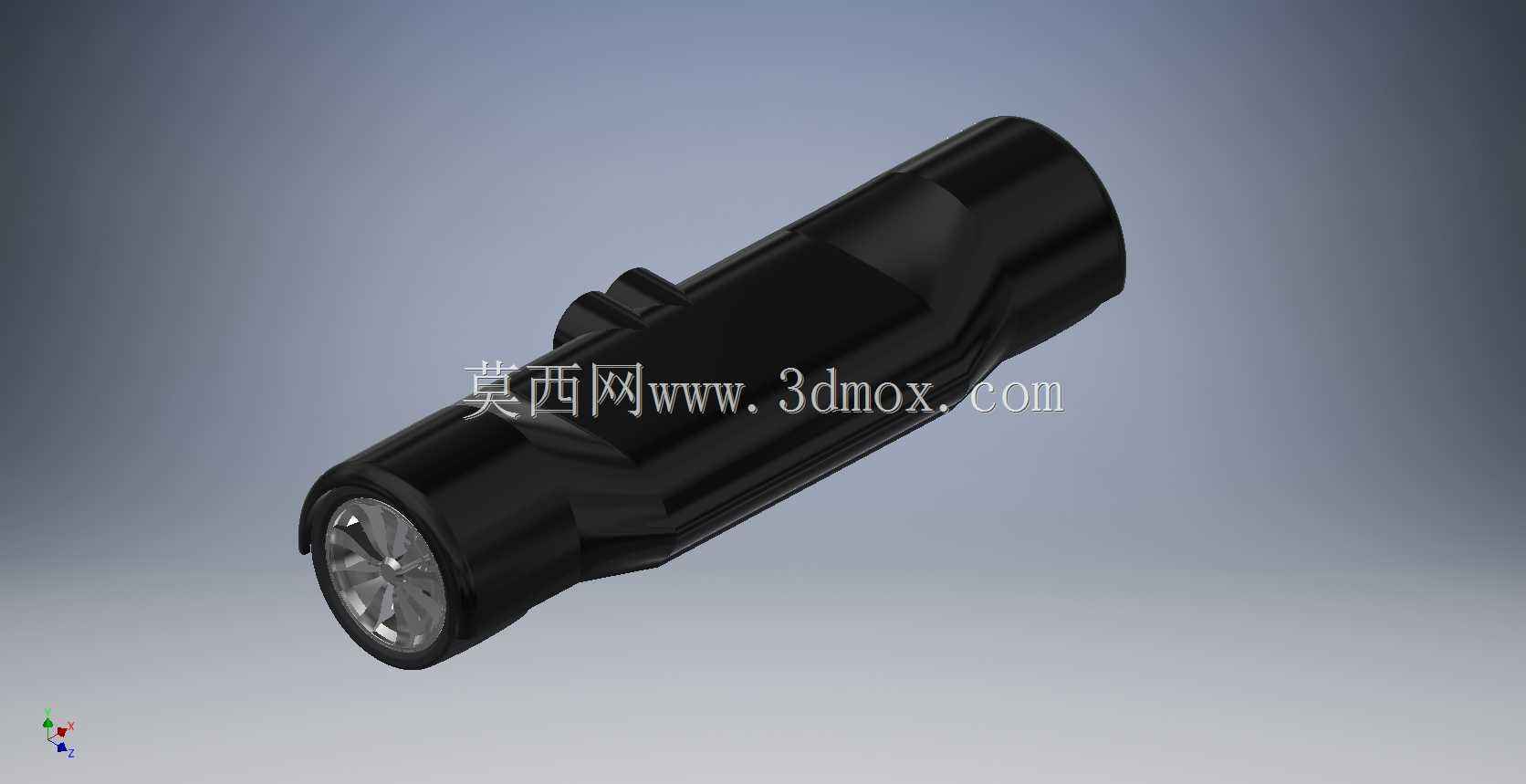

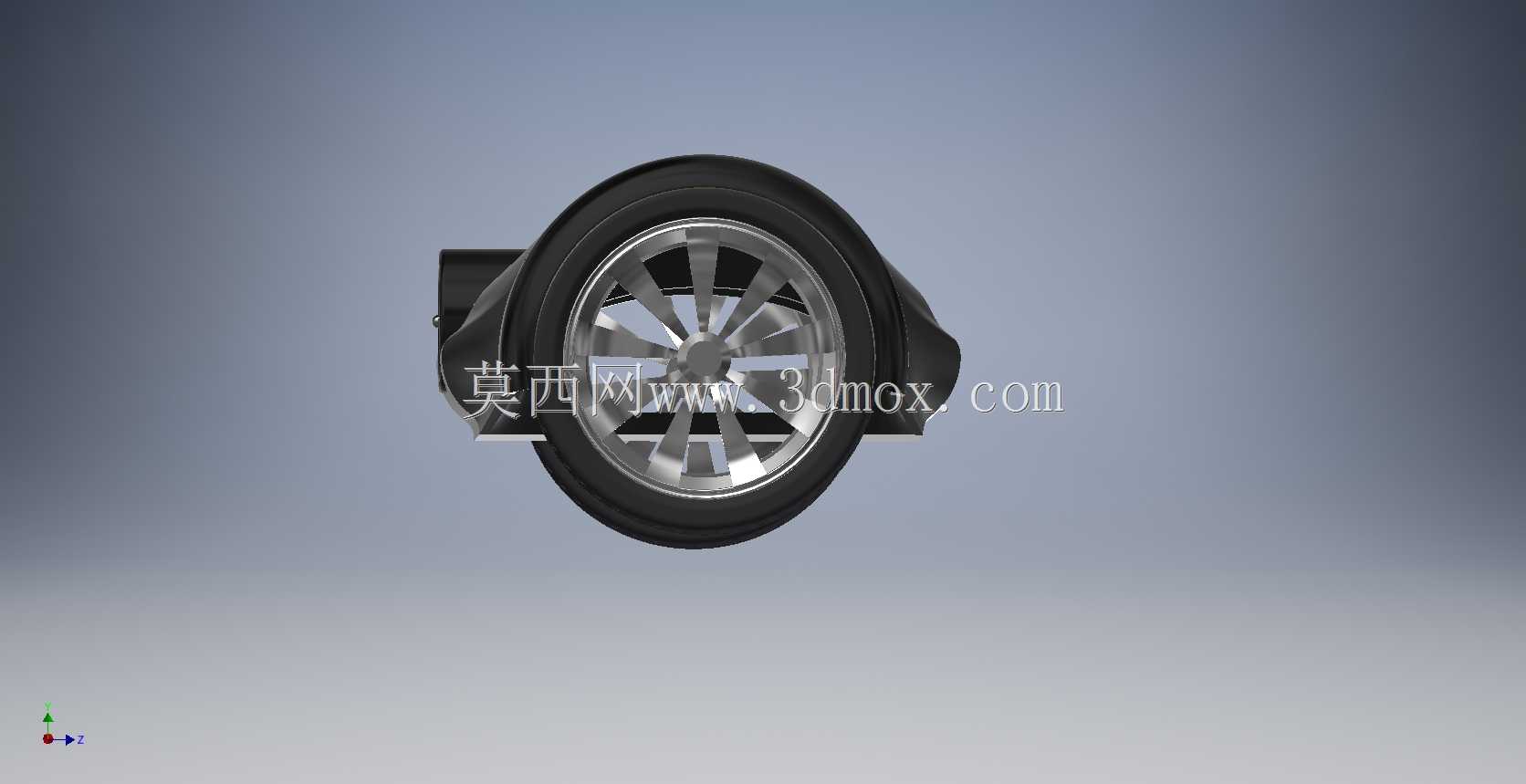

概念款异形连接悬停承载构件

　　这款异形悬停承载构件，最初的设计切入点是适配小空间内的姿态保持需求，在做结构推演的时候，没有沿用常规直臂式支撑件的对称布局，而是将两端的安装接口做了差异化的内收处理，中间的过渡段做了微弧的变径设计，既可以在安装后避开周边的管线排布空间，也能让构件在承受侧向载荷的时候，应力不会集中在接口的焊接或螺栓固定位置。从实际应用场景来看，这类构件可以适配小型检测传感单元的悬停固定需求，比如在自动化产线的视觉检测工位，需要将检测探头悬停在传送带上方特定高度，常规的直杆支架会占用较大的横向安装空间，而这款构件的两端接口可以分别固定在设备机架侧方和探头安装座上，中间的异形段刚好可以绕过产线上方的走线槽和冷却风管，不需要额外做支架的避让裁切。

　　在功能特性上，构件的两端安装位做了内凹的止口设计，安装时可以直接卡入对应安装座的定位凸台，不需要额外做对位调整，能减少现场安装的调校时间，中间的主体段做了等强度的壁厚渐变处理，靠近两端安装位的位置壁厚稍厚，向中间过渡时壁厚逐步减薄，在保证整体结构刚性的前提下，尽可能降低构件自身重量，避免长期悬停出现下垂形变。做结构设计的时候，一开始是按照常规的等截面直杆做的受力仿真，结果发现当悬伸长度达到120mm的时候，末端的形变量超过了0.2mm，无法满足检测类传感器的安装精度要求，后来调整了截面形状，将原来的圆形截面改成了带加强筋的类矩形截面，同时把两端的安装角度做了3度的预上翘补偿，当构件承受额定载荷的时候，末端刚好保持水平状态，

　　不会因为自重和负载出现低头的情况。关于安装边界，这款构件的总长度控制在186mm，两端安装孔的中心距是162mm，两端接口的外径是22mm，中间最细段的外径是16mm，安装时需要预留的横向空间不小于200mm，垂直方向的避让空间不小于35mm，固定螺栓采用M4规格即可满足载荷要求，不需要使用更大规格的紧固件，避免增加不必要的安装重量。在实际选型适配的时候，需要注意构件的安装面平面度要求，两端的固定安装面平面度需要控制在0.05mm以内，如果安装面存在翘曲，强行锁紧螺栓会让构件产生内应力，长期使用可能会出现形变甚至断裂的情况。另外，构件的表面没有做多余的装饰性结构，所有的曲面过渡都是为了优化应力分布，比如中间段的弧形过渡，

　　不是为了外观造型，而是为了让载荷传递的时候，力流可以顺着曲面平滑过渡，不会在直角位置出现应力集中的问题。之前做过类似结构的失效分析，很多悬停类构件的断裂位置都出现在安装接口和主体段的直角连接处，就是因为力流在直角位置出现了突变，长期受交变载荷的影响就会产生疲劳裂纹，所以这次设计的时候特意把所有的转角位置都做了R3以上的圆角过渡，从仿真结果来看，最大应力值比直角结构降低了42%，可以有效提升构件的疲劳寿命。在适配不同的使用场景时，这款构件的两端接口可以根据实际安装需求做小幅的尺寸调整，比如如果需要固定更大尺寸的传感单元，可以将末端的安装座直径加大到28mm，不需要改动中间的主体段结构，因为中间段的强度已经预留了1.5倍的安全系数，足够承载增加的末端重量。另外，构件的安装角度也可以根据现场需求做微调，两端的止口结构设计成了可小角度转动的配合形式，在螺栓锁紧之前，可以在正负5度的范围内调整悬停角度，不需要重新加工定制构件，能提升现场安装的适配性。
