基于应变称重传感器的蓝牙称重秤结构

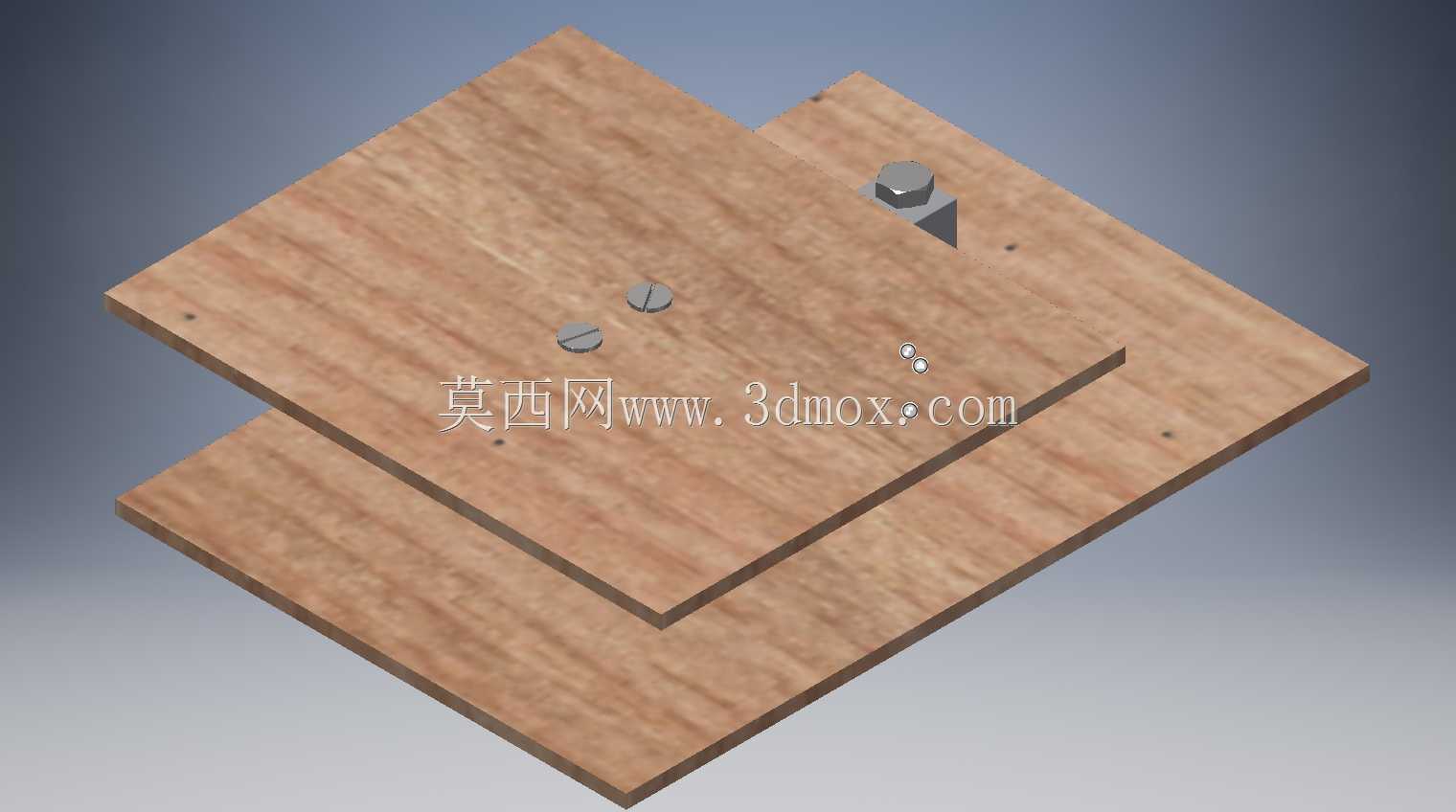

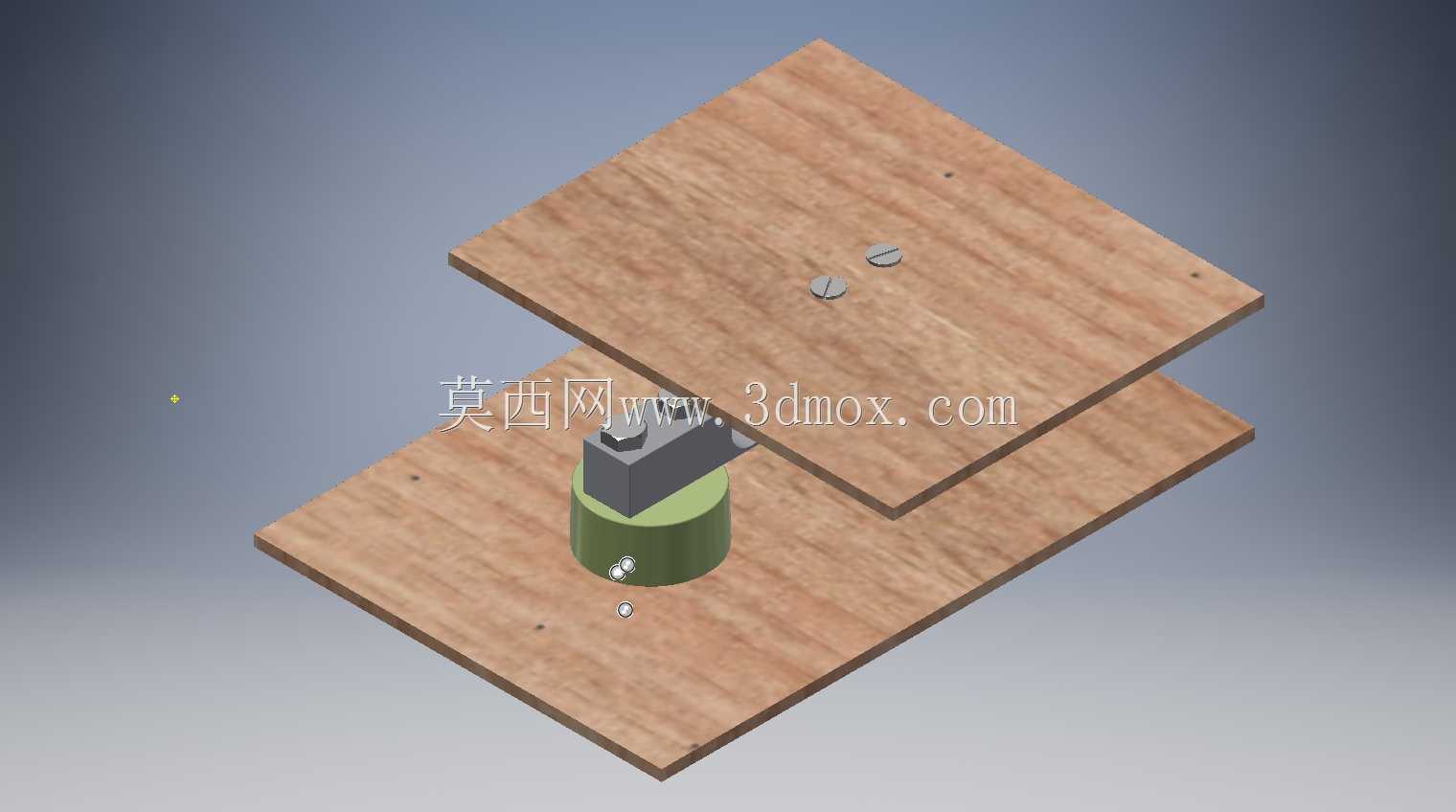

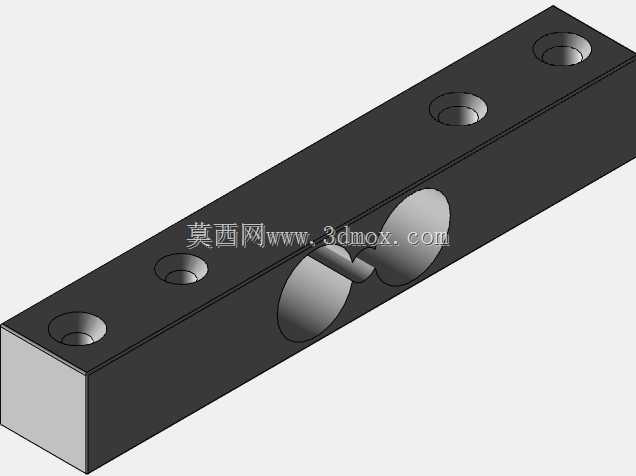

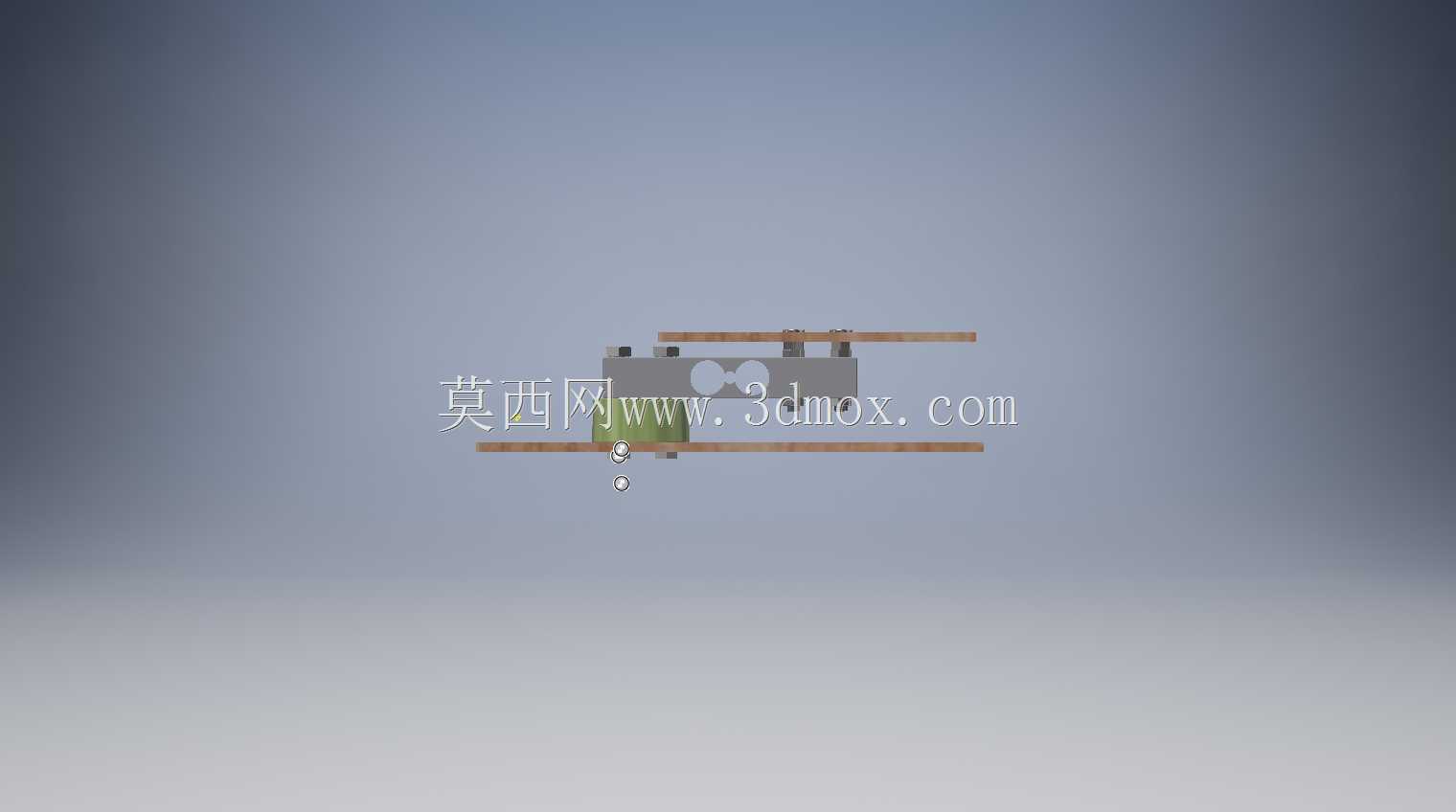

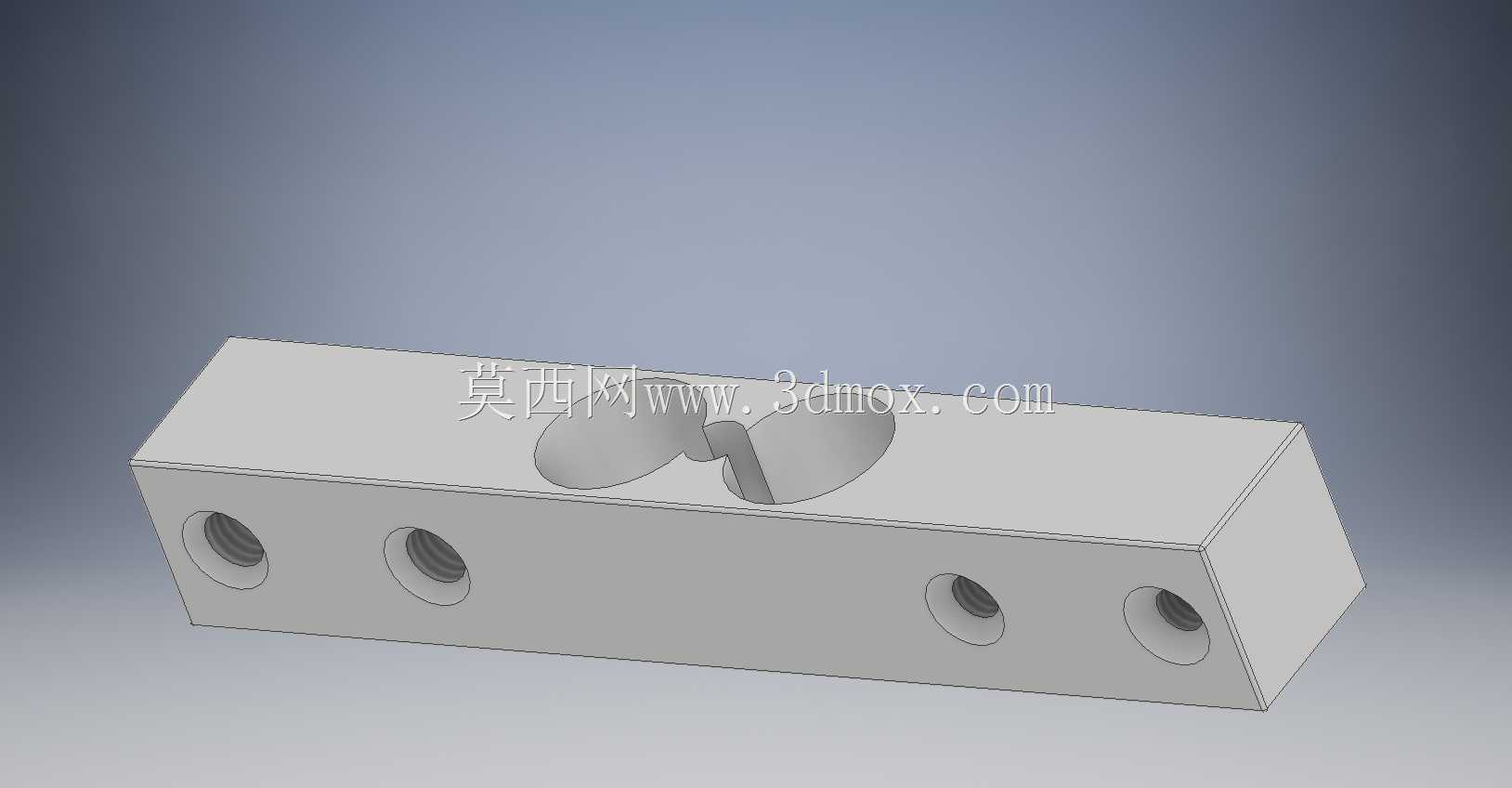

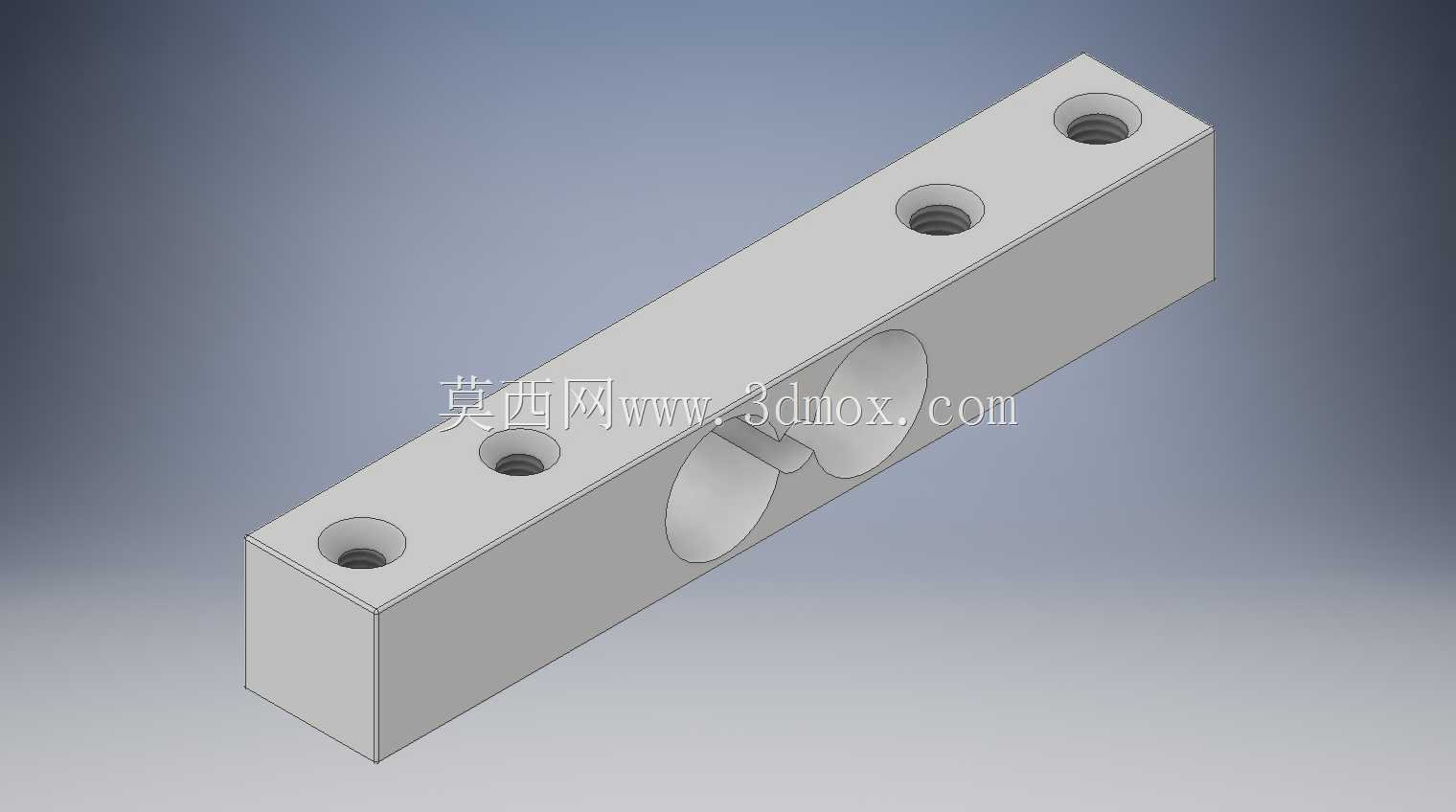

　　日常零散物料称重、小型工位配料称重这类场景里，传统有线称重设备往往受布线限制，移动使用灵活性不足，这款称重结构的设计初衷就是解决小量程称重场景下的便携性与数据无线传输需求，适配桌面工位、小型仓储分拣、手工配料这类对设备占地要求小、需要快速读取重量数据的使用场景。整个秤体采用双层木质板材作为承载基础，上层板材直接接触被称重物体，下层板材作为安装基座承担整体支撑作用，两层板材之间预留的安装空间用来布置应变式称重传感器、控制电路板与蓝牙传输模块，这种分层结构既可以保护内部电子元器件不受外力磕碰，也能让称重受力路径更清晰，避免额外结构件干扰传感器的应变采集精度。设计过程中首先确定了受力传递路径：

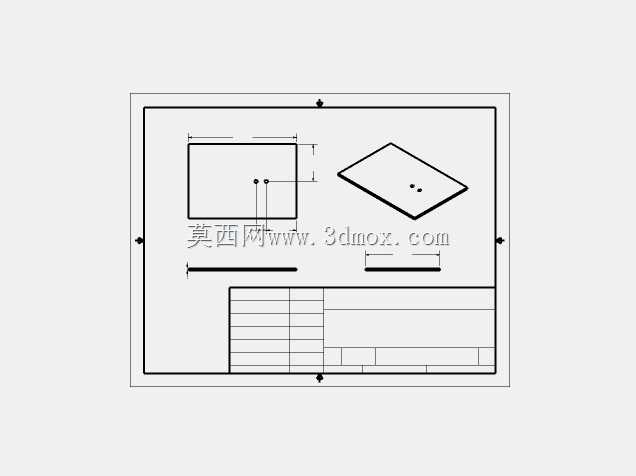

　　被称重物体的重力通过上层承载板均匀传递到布置在板体边角的应变传感器上，传感器采集到的应变信号传输到attiny85控制芯片进行模数转换与重量值计算，计算完成的重量数据通过板载蓝牙模块向外广播，配套的接收终端可以直接读取重量数值，不需要额外布设数据传输线路，适配移动作业、多工位轮换使用的需求。外形尺寸上，双层板体采用矩形结构设计，上层板的边缘做了轻微的倒角处理，避免尖锐边角划伤操作人员，两层板之间的间隙控制在刚好容纳电路板与传感器的范围，不会因为间隙过大导致整体结构偏厚，也不会因为间隙过小挤压元器件造成焊接点脱落；安装边界方面，传感器通过沉头螺丝固定在上下两层板之间，螺丝的沉头深度与板材厚度匹配，

　　不会出现螺丝头凸出板体表面导致放置不平稳的问题，蓝牙模块的天线位置预留了无金属遮挡的区域，避免木质板材内部的金属固定件干扰蓝牙信号传输，控制芯片的布置位置靠近传感器接线端，缩短模拟信号的传输路径，减少信号干扰带来的称重误差。结构设计阶段特意考虑了不同使用场景的适配性，承载板选用木质材料一方面是降低整体结构重量，方便整体移动搬运，另一方面木质材料的形变特性均匀，不会因为局部应力集中导致传感器采集的数据出现偏差，固定传感器的螺丝点位经过受力仿真验证，确保每个传感器承担的载荷比例在设计量程范围内，不会出现单个传感器过载损坏的问题。实际使用过程中，被称重物体放置在上层板的任意有效区域内，重力都会通过板体均匀分散到各个应变传感器上，

　　控制芯片会自动校准不同点位的受力偏差，输出准确的重量数值，蓝牙模块的传输距离可以覆盖常规工位周边十米范围，操作人员不需要守在秤体旁边就能读取重量数据，适合小型零件分拣、手工配料、快递小件称重这类需要频繁记录重量数据的场景。结构上没有多余的外露零部件，所有电子元器件都隐藏在两层板之间的空腔内，日常清洁时只需要擦拭上层板表面即可，不用担心液体或者粉尘进入电路部分造成故障，固定用的一字螺丝选用标准件，后期维护拆卸时不需要特殊工具，常规一字螺丝刀就能完成拆装，方便更换传感器或者检修电路。
