微型悬挂式液压减震缓冲构件

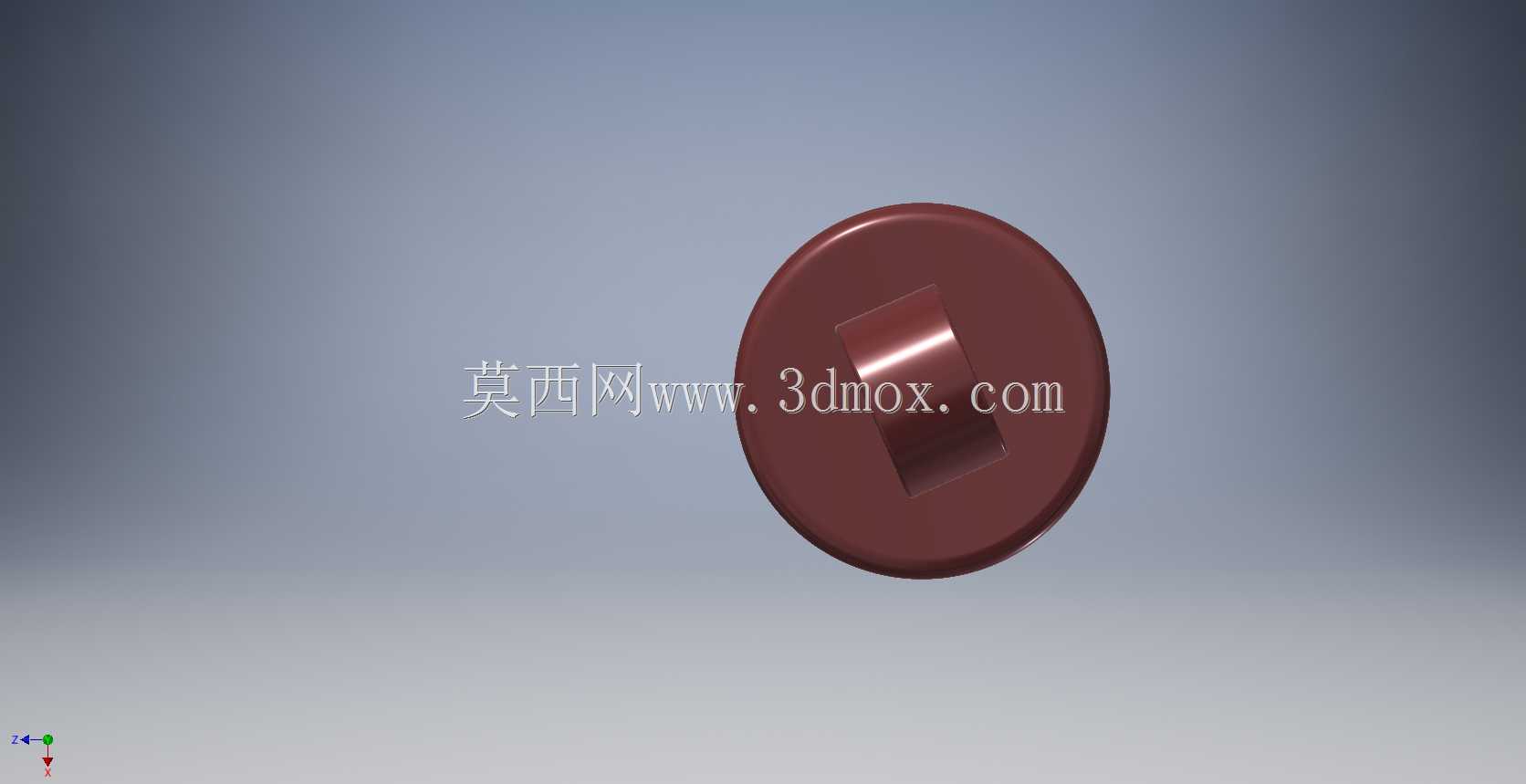

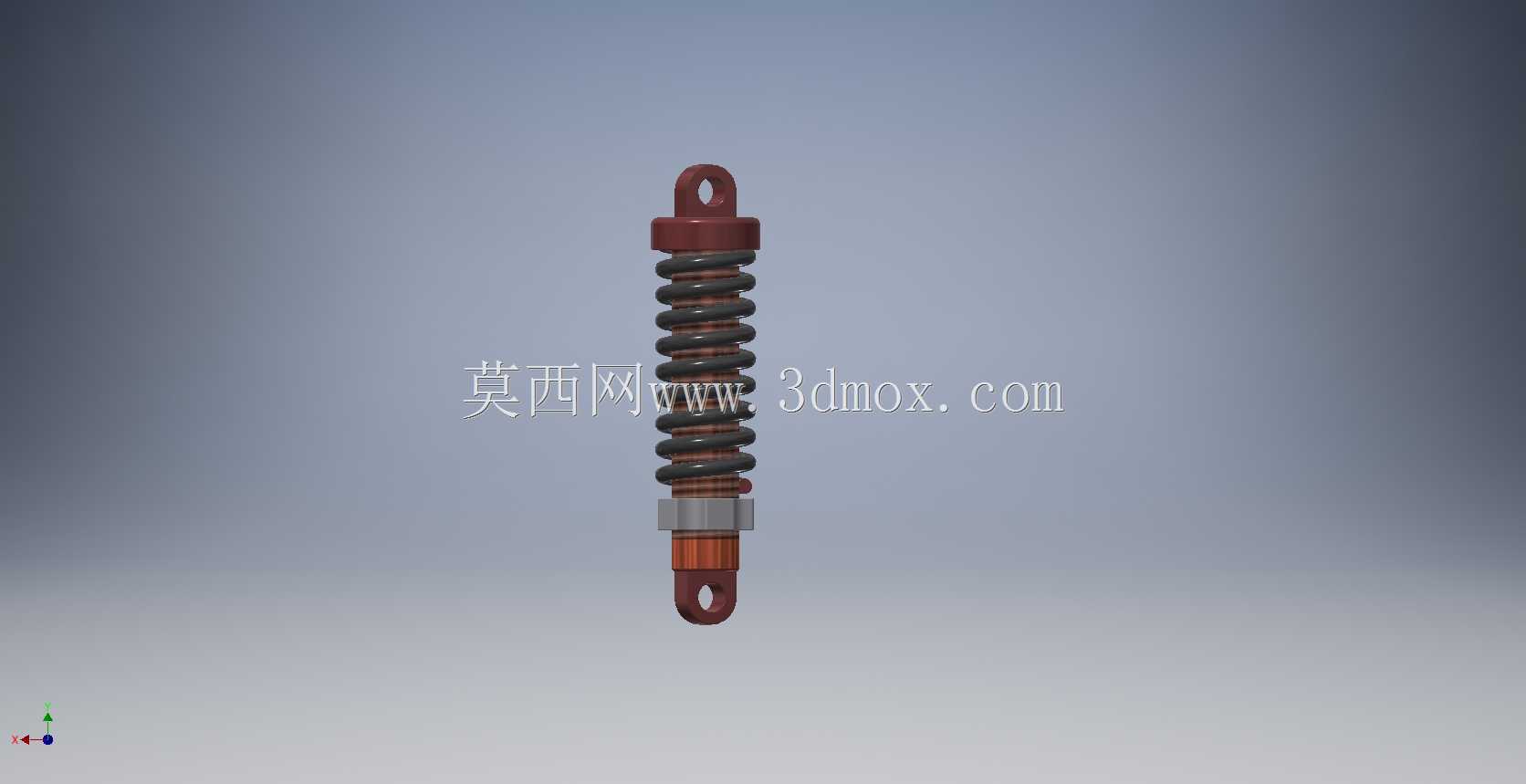

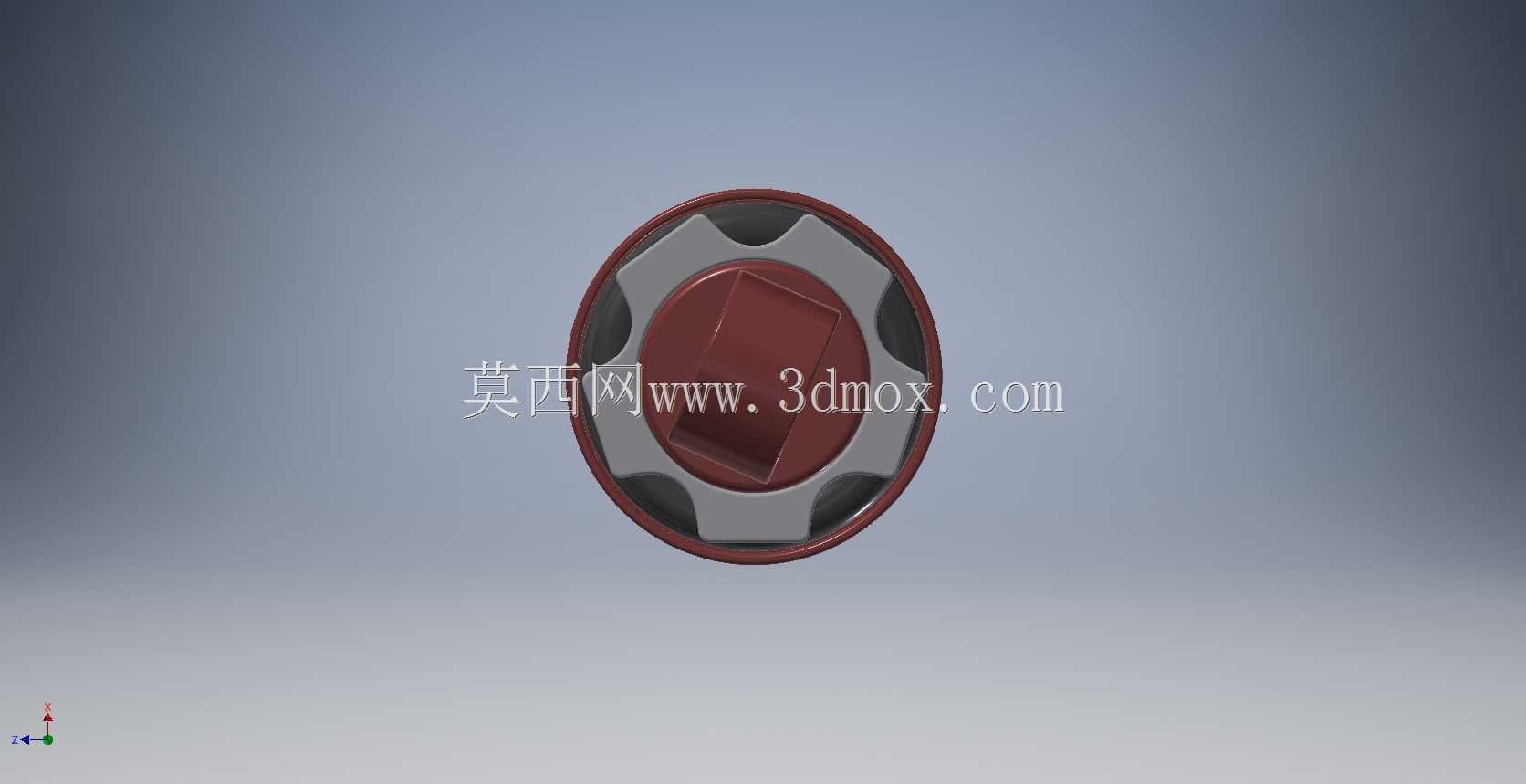

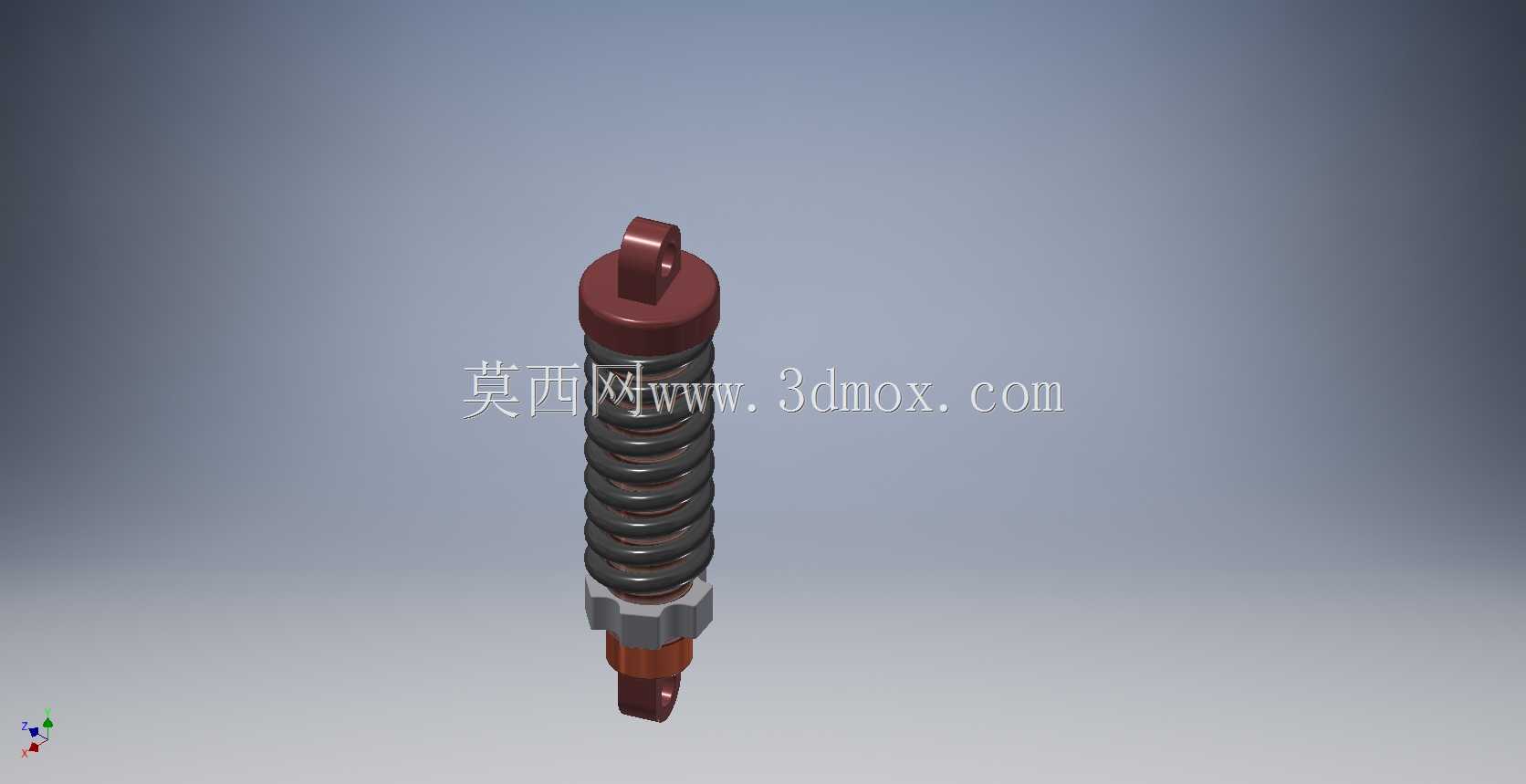

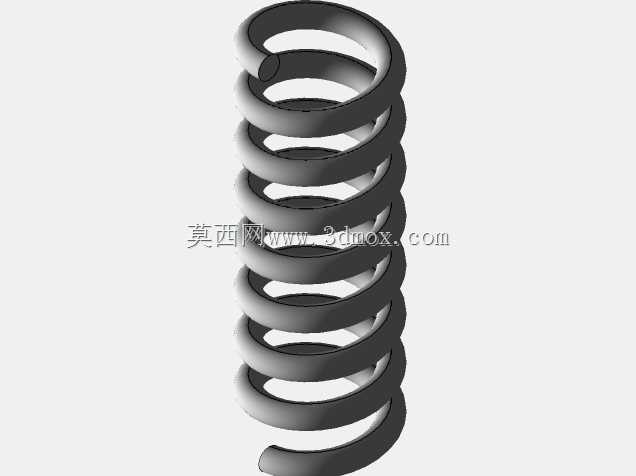

　　在小型代步车辆、轻型自动化输送设备、便携作业机具的行走与执行端结构中，这类微型减震构件的应用覆盖了多数需要缓冲隔振的安装场景，区别于重载车辆使用的大行程减震器，这类小尺寸构件的设计核心是在有限安装空间内实现高频小幅震动的有效过滤，避免震动直接传递至设备主体结构引发紧固件松动、精密元器件偏移等工程问题。从结构设计逻辑来看，该构件采用圆柱螺旋压缩弹簧作为弹性承载主体，弹簧内外径的配比经过刚度校核，在保证额定承载范围内不会出现并圈失效的同时，预留了足够的压缩行程应对突发冲击载荷；上下两端的吊环式安装结构采用铰接设计，安装时可适配一定角度的安装偏差，降低对接结构的加工精度要求，避免安装过程中出现别劲导致的构件早期损坏。

　　中间的阻尼段采用液压阻尼结构设计，与弹簧同轴布置，阻尼芯轴与外筒的配合间隙经过匹配调校，能够在弹簧压缩与回弹过程中提供稳定的阻尼力，抑制弹簧反复伸缩带来的余震，让缓冲过程更平顺，不会出现生硬的冲击感或回弹过度的问题。从安装边界来看，构件整体为细长型同轴结构，两端吊环的安装孔位同轴度控制在合理公差范围内，安装时仅需保证两端连接销轴的轴线平行即可完成装配，不需要额外设计复杂的安装支座，适配的安装空间仅需预留出构件自由长度方向的尺寸，以及压缩极限行程对应的长度余量，径向方向仅需留出略大于弹簧外径的操作空间即可，非常适合安装空间局促的小型设备使用。在实际工况适配中，这类减震构件主要应对的是铺装路面的细碎颠簸、

　　设备运行过程中电机或传动件带来的高频微幅震动，以及作业过程中偶尔出现的小载荷冲击，比如小型卡丁车的前后悬挂、轻型AGV小车的行走轮组悬挂、便携园林机具的操作手柄隔振结构都可以采用这类构件作为缓冲元件。设计过程中需要重点校核的参数包括弹簧的线刚度、阻尼段的阻尼系数、两端连接吊耳的结构强度，其中弹簧的刚度需要匹配对应安装位置的簧下质量，刚度过高会导致缓冲效果不足，刚度过低则容易出现打底损坏的问题；阻尼系数的匹配需要结合弹簧刚度调整，保证压缩和回弹过程的阻尼力能够抵消弹簧的储能释放，避免出现多次往复弹跳的情况。构件的外露金属部分做了防锈涂层处理，弹簧表面经过喷塑处理，能够适应常规户外使用的潮湿、多尘环境，

　　不需要额外做密封防护即可满足多数工况的使用要求，两端铰接位置的衬套采用耐磨自润滑材质，长期使用过程中不需要频繁加注润滑脂，降低了后期维护的工作量。从建模逻辑来看，该模型完整还原了构件的所有装配细节，包括弹簧的节距、两端支撑圈的并圈结构、阻尼筒的阶梯轴结构、吊环的圆角过渡结构，所有配合面的尺寸都按照实际工程公差做了对应处理，导入装配环境后可以直接用于整体设备的装配干涉检查，也可以作为选型参考核对安装尺寸是否匹配设计需求，不需要额外做结构简化即可用于结构验证环节。
