卡丁车双A臂前悬挂带轮组结构

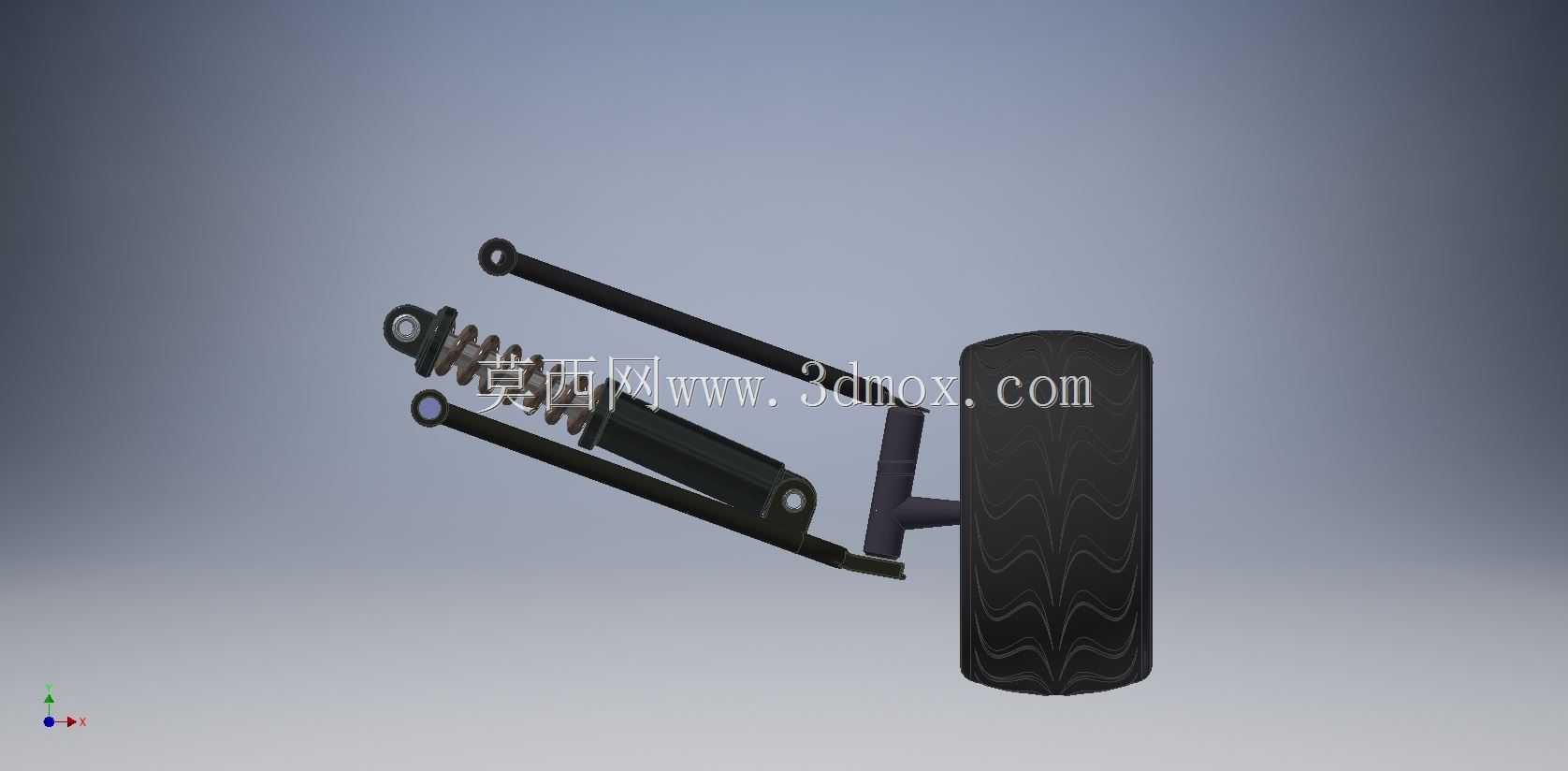

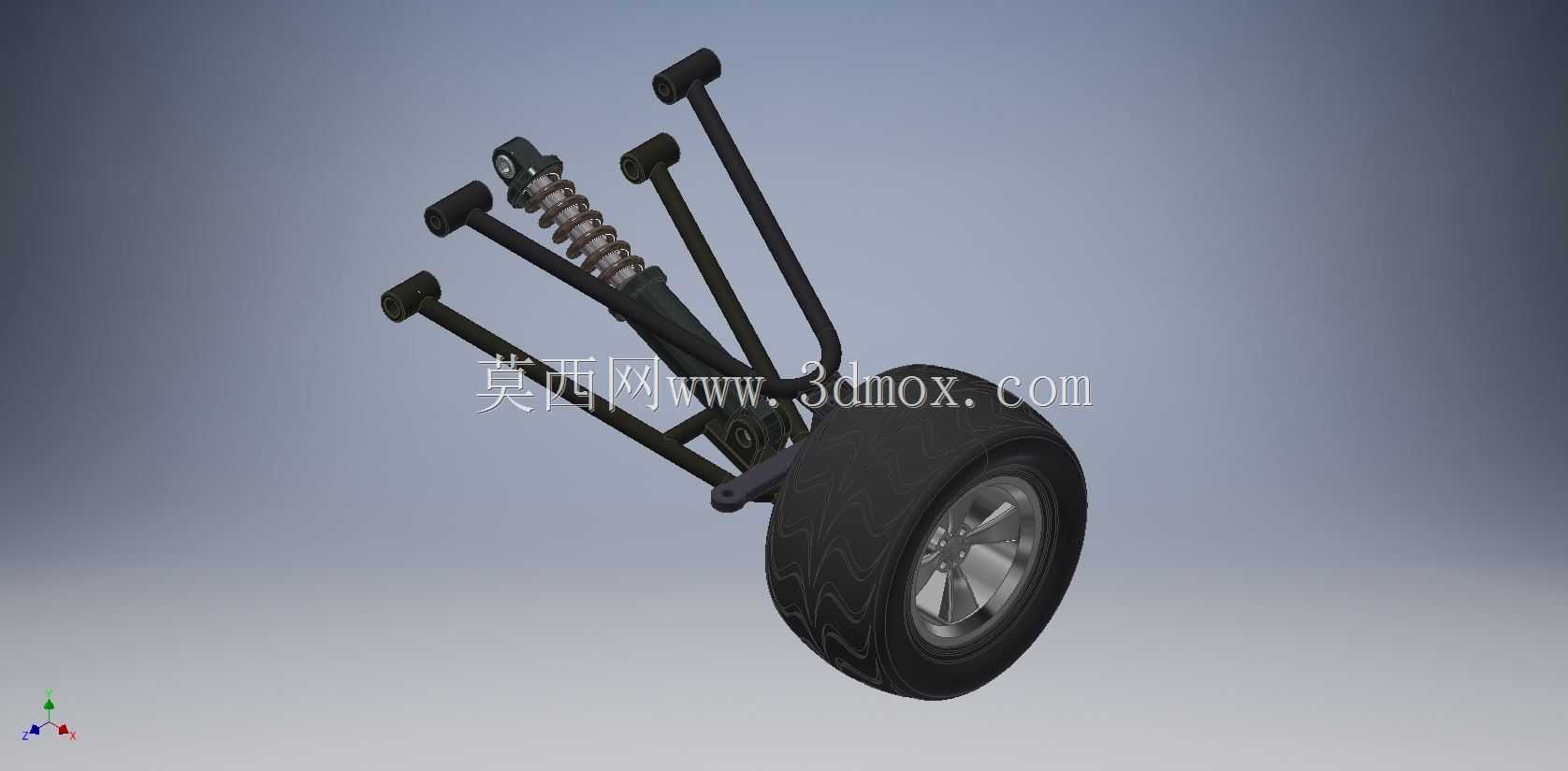

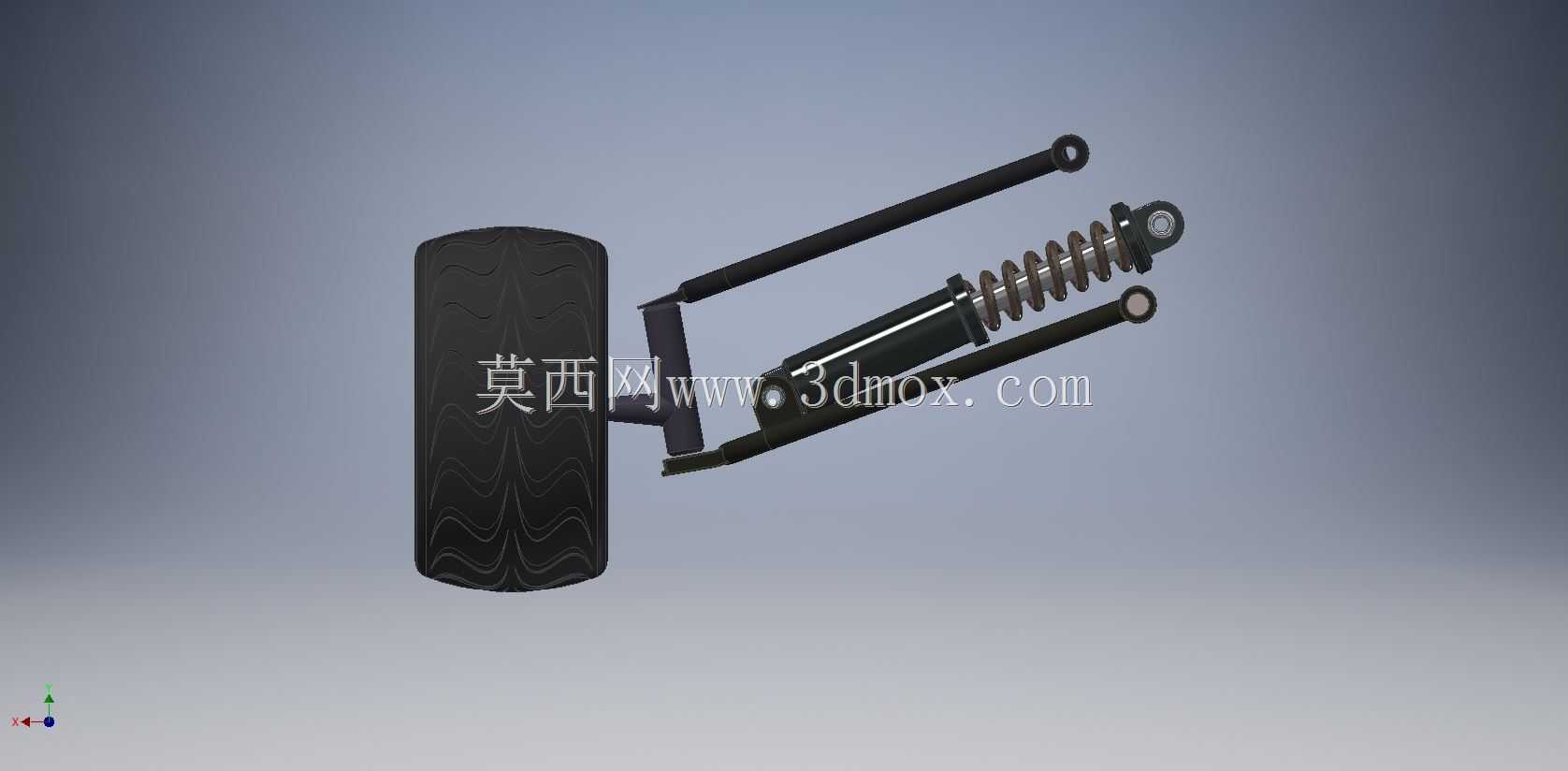

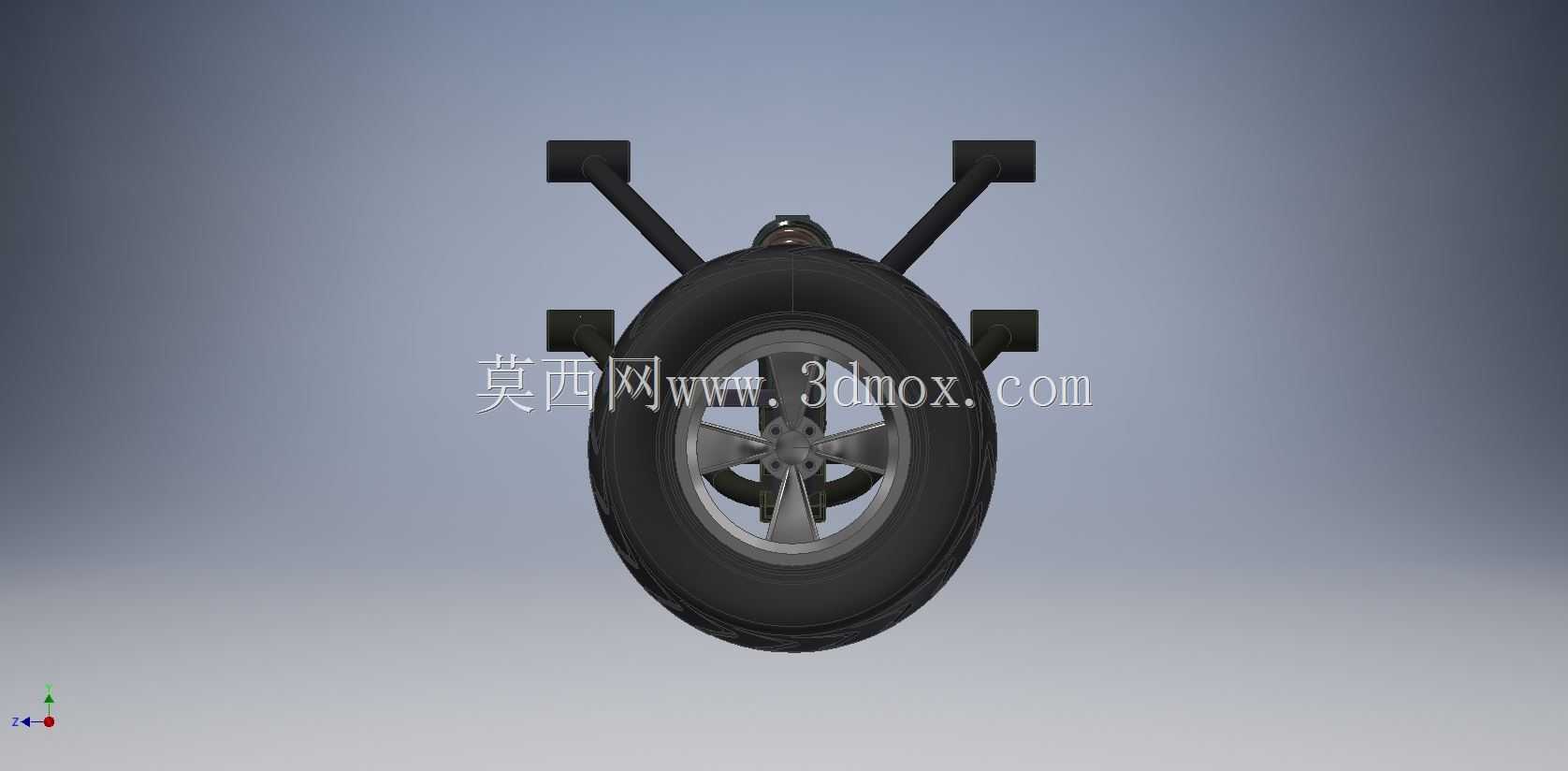

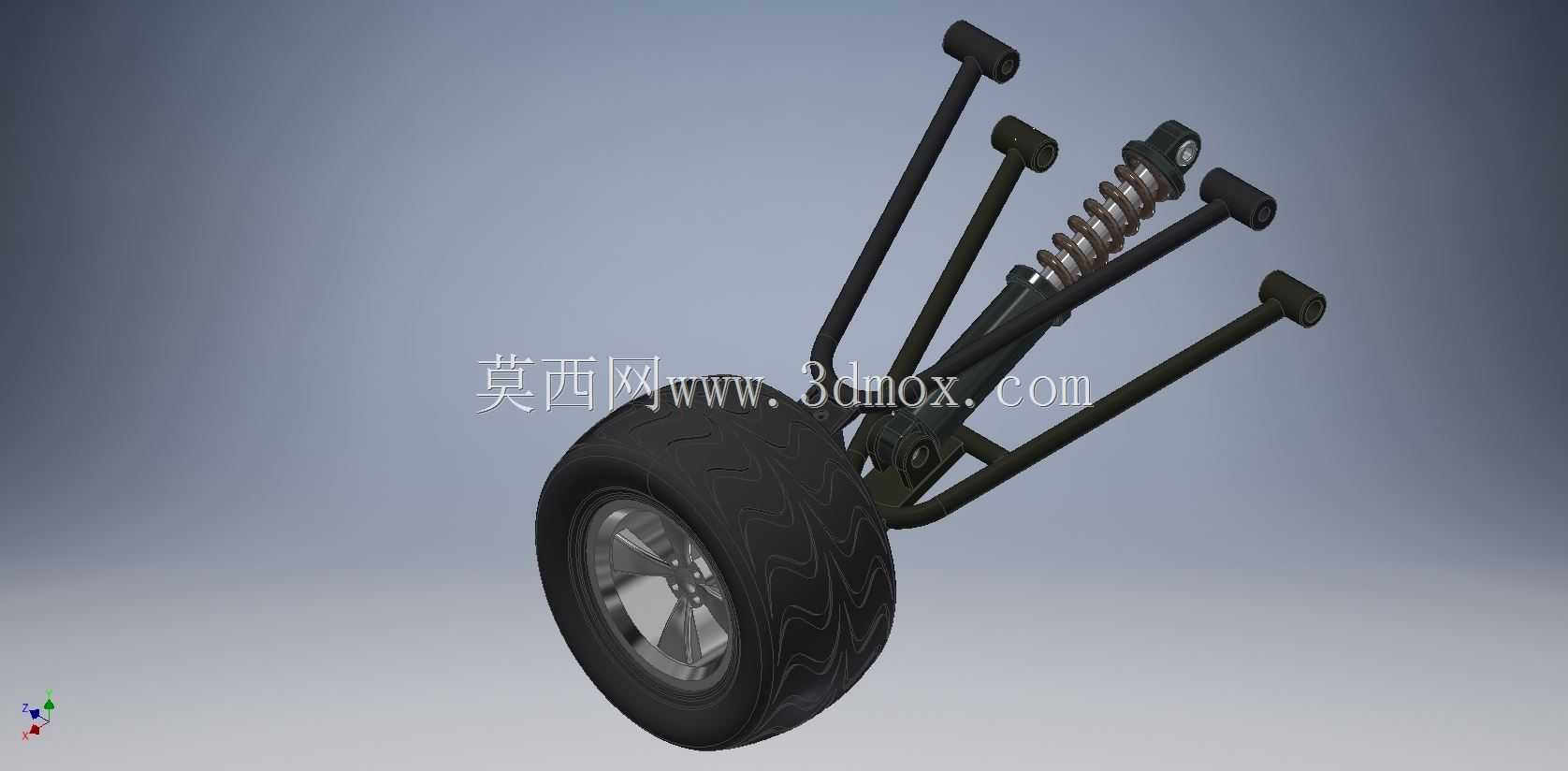

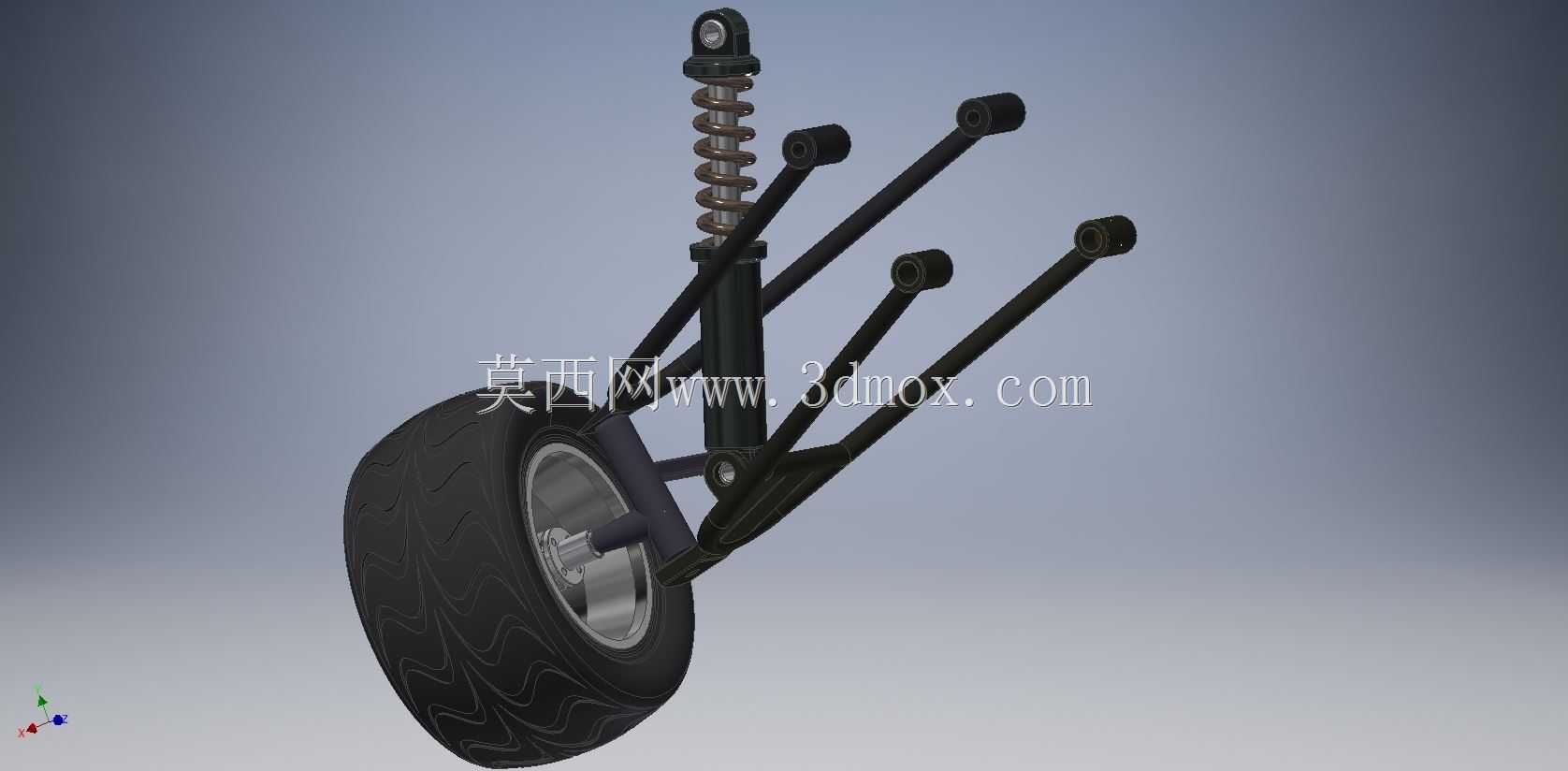

　　这套结构针对娱乐型场地卡丁车的前轮承载需求设计，核心解决非铺装卡丁车赛道行驶时的车轮跳动导向与震动过滤问题，适配单人及双人休闲卡丁车的前桥单侧安装需求。整套结构以双A臂作为导向核心，上下两根不等长摆臂采用空间三角构型，内端预留安装铰点，可直接对接卡丁车车架前部的焊接安装座，外端通过转向节集成轮毂安装位，轮辋与轮胎直接固定在轮毂输出端，摆臂的长度参数经过匹配，车轮上下跳动时轮距变化量控制在场地行驶允许的范围内，避免轮胎出现异常偏磨，同时保证转向时的接地面积稳定。减震单元采用螺旋弹簧搭配阻尼筒的集成结构，上端铰点对接车架上部的安装支座，下端铰点固定在下摆臂的凸台位置，弹簧刚度与阻尼参数匹配卡丁车100-200kg的前轴轴荷，在赛道接缝、

　　碎石路面行驶时可过滤大部分高频震动，过弯侧倾时能提供足够的支撑力，避免侧倾过大影响操控手感。摆臂采用空心钢管焊接构型，在保证结构强度的前提下尽可能降低簧下质量，提升车轮贴地性能，摆臂端部的铰点采用橡胶衬套结构，可吸收部分行驶过程中的冲击载荷，避免金属硬连接带来的异响与应力集中。安装边界方面，整套单侧结构完全展开后横向宽度适配常规1.2-1.5米轮距的卡丁车车架，上下摆臂内端安装孔的纵向间距匹配多数休闲卡丁车的前舱布局，不需要对原有车架进行大规模切割改造即可完成换装，转向节上预留的转向拉杆安装位可直接对接通用型卡丁车转向机的横拉杆端头，不需要额外制作转接件。轮胎采用场地卡丁车专用的低压热熔配方胎，胎纹深度适配干地赛道行驶需求，

　　轮辋采用铝合金压铸构型，重量轻且动平衡性能优异，轮毂轴承采用密封式双列角接触轴承，可承受径向与轴向的复合载荷，适应卡丁车频繁转向、急加减速的工况。整套结构的运动校核经过反复验证，车轮上下全行程跳动时，摆臂与减震筒、车架之间不存在运动干涉，转向打满角度时轮胎与摆臂、车架前部也无剐蹭风险，减震器的行程预留足够的缓冲余量，在车轮飞跳落地时不会出现减震触底的情况。从实际应用场景来看，这套悬挂结构不仅可用于全新卡丁车的前桥开发，也可作为老旧卡丁车悬挂损坏后的替换配件，不等长双A臂的构型相比传统的麦弗逊结构，在卡丁车这种低重心、大侧向加速度的使用场景下，能提供更精准的车轮定位参数保持能力，转向响应更直接，符合场地卡丁车的操控需求。结构上所有受力焊缝都采用满焊工艺，摆臂钢管的壁厚经过强度校核，在承受落地冲击、侧向过弯载荷时不会出现变形或断裂，减震器的安装支座采用加厚钢板焊接，分散应力避免支座开裂。
