泵用吸入喇叭口吸气钟结构设计

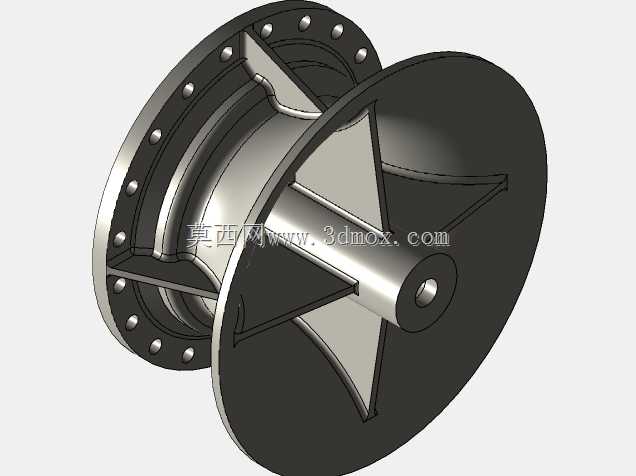

　　在流体输送系统的泵组入口段，吸入喇叭口也就是常说的吸气钟，是直接影响泵入口流态、降低入口水力损失的核心过流部件，很多现场调试中出现的泵气蚀、入口流道涡流、运行噪音偏大问题，追根溯源都和入口吸入段的结构设计合理性直接相关。做这类部件的结构设计时，首先要锚定现场的安装边界：这类带法兰连接结构的吸气钟，通常安装在泵体入口的最前端，法兰端直接和泵的入口法兰对接，法兰周向均匀布置的螺栓孔要和对接法兰的孔位、孔径完全匹配，安装时要保证密封面的平面度公差，避免吸入段出现漏气导致泵抽空。喇叭口的扩张段型线不能随意做圆弧过渡，要根据泵的额定流量、入口流速来确定扩张角，通常扩张角控制在合理区间内，避免流道突然扩张造成的边界层分离，减少涡流区的产生，

　　让流体能够均匀平顺地汇入叶轮入口，降低叶轮入口的流速不均系数。从结构细节来看，中心的导流轴套是和喇叭口的支撑筋一体设计的，支撑筋采用星型均匀布置的结构，数量通常根据通径大小选择4-6片，筋板的厚度要兼顾结构强度和过流阻力，不能过厚造成过流面积损失，也不能过薄导致结构刚性不足，在流体长期冲刷下出现振动变形。轴套的内孔要和泵的入口导流轴或者导流锥同轴，同轴度公差要控制在合理范围内，避免导流结构偏心造成流态偏斜。喇叭口的外边缘要做圆滑的卷边或者倒圆角处理，不能有尖锐的直角棱边，减少入口处的流体绕流损失，同时避免棱边处产生附面层分离诱发的振动。在实际工程应用中，这类吸气钟结构多用于离心泵、真空泵等设备的入口段，尤其是在开式池体吸水的工况下，

　　合理设计的喇叭口可以有效降低泵的安装必需汽蚀余量，提升泵的吸水高度，减少池内的漩涡卷气现象，避免气体进入泵腔造成的流量波动、叶轮气蚀损坏问题。设计过程中还要考虑部件的加工工艺性，法兰和喇叭口筒体、支撑筋、中心轴套的连接位置要做合理的圆角过渡，避免应力集中，若采用铸造工艺生产，要保证壁厚均匀，避免出现壁厚突变造成的铸造缺陷；若采用焊接结构，要在筋板和筒体、法兰的连接位置设计焊接坡口，焊后做去应力处理，避免焊接变形影响安装精度。安装边界上，要明确喇叭口的悬伸长度，也就是法兰端面到喇叭口入口端面的轴向尺寸，这个尺寸要和泵入口的导流段长度匹配，不能过长造成结构刚性下降，也不能过短导致导流不充分，流体还未整理均匀就进入叶轮区域。

　　法兰端的密封面形式要根据输送介质的压力、特性选择，低压清水工况可以采用平面密封，带一定压力或者有腐蚀性的介质可以采用凸凹面密封，搭配对应的密封垫片保证密封可靠性。另外，支撑筋的布置角度也要考虑流体的旋向，如果泵入口存在预旋要求，筋板可以设计成带一定倾斜角度的结构，引导流体产生符合叶轮旋向的预旋，进一步降低叶轮入口的冲击损失；如果需要消除入口预旋，筋板就采用径向直筋结构，破坏流体的旋转趋势，稳定泵的运行工况。在现场安装时，喇叭口的入口距离池底、池壁的距离也要符合水力设计要求，通常入口距离池底的高度不小于0.8倍的喇叭口入口直径，距离池壁的距离不小于1倍直径，避免池壁和池底对入流造成干扰，和喇叭口本身的结构设计配合，才能达到最优的入流效果。这类部件虽然结构看起来不复杂，但是每一处尺寸、型线、结构细节都会直接影响泵组的运行效率和稳定性，做三维建模的时候要严格按照水力设计的型线数据构建曲面，不能随意简化过渡段的曲率，同时要把安装配合的尺寸公差、形位公差在模型中明确标注，为后续的加工、安装提供准确的依据，避免因为结构设计偏差导致现场安装匹配度差、运行效果达不到设计要求的问题。
