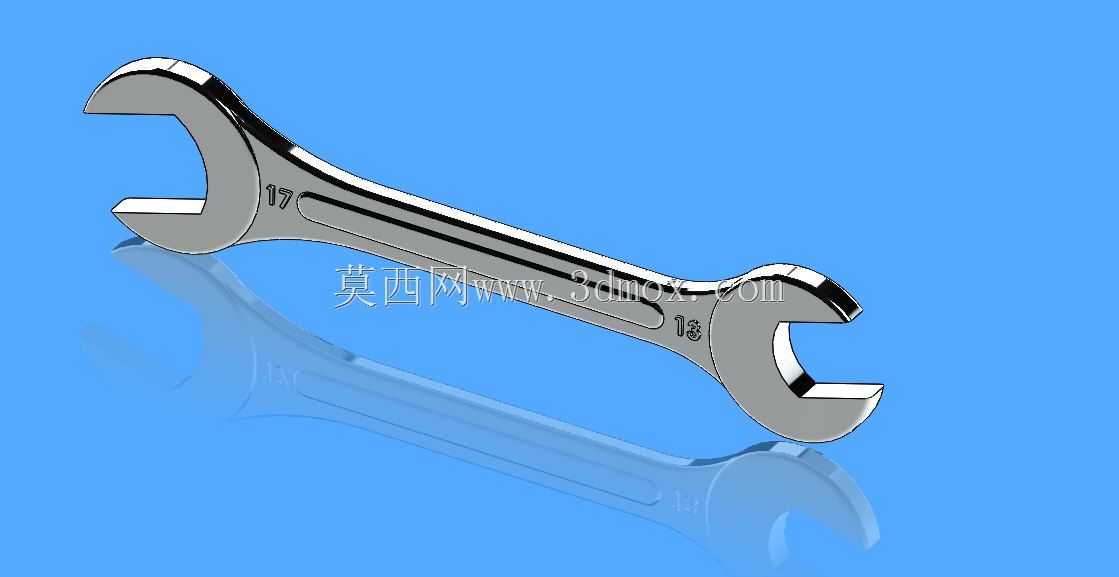

13-17规格双开口呆扳手工业级结构

　　这款双开口呆扳手的建模过程，首先要兼顾手动紧固作业的实际受力逻辑，两个开口端分别适配13mm、17mm两种常用外六角紧固件规格，是设备维保、装配产线、五金维修场景里出镜率极高的手动工具。建模时首先要明确扳手的受力传递路径：人手握持的中段柄部是施力区域，两端开口的卡合面是扭矩输出的核心接触区，整个结构不能出现应力集中的锐角转角，否则实际使用中容易在大扭矩紧固时出现柄部断裂、开口崩口的问题。从外形尺寸来看，扳手整体总长控制在常规手动操作的舒适区间，柄部宽度从两端向中间平缓过渡，既保证两端开口处有足够的结构强度承受紧固件的反作用力，也让中段握持区域的宽度贴合人手握持的弧度，长时间作业不会出现硌手的问题。

　　开口部位的尺寸公差是建模的核心控制点，13mm和17mm的开口内侧面要做微小的导向倒角，既方便快速卡入六角螺栓头、螺母的侧面，也能避免硬卡入时刮伤紧固件的六角棱边，同时开口的两个受力面要保证平行度，防止紧固过程中出现打滑、圆角的情况。很多新手建模时容易忽略扳手柄部的加强筋结构，这款模型在柄部正面做了内凹的加强槽设计，不是单纯的装饰造型：一方面能在不增加整体材料厚度的前提下提升柄部的抗扭刚度，减少大扭矩下的柄部形变，另一方面也能增加握持时的摩擦力，手上沾有少量油污时也不容易滑脱。两端开口的头部做了加厚处理，厚度比柄部略高，因为开口卡合紧固件时，头部的侧面要承受螺栓轴向的侧向力，如果头部厚度不足，紧固时容易出现开口外张变形，

　　导致扳手滑出伤人。从实际应用场景来说，这种双开口扳手不像活动扳手存在调节卡口的间隙，卡合精度更高，适合对扭矩要求稳定的装配场景，比如小型机电设备组装、自行车维保、家用五金维修、生产线常规紧固件点检都能用到，两个常用规格集成在一把扳手上，减少了作业时频繁更换工具的时间。建模时的安装边界也要考虑实际使用的空间限制：扳手头部的外轮廓做了圆弧收边，不是直角结构，在狭窄空间作业时，不会因为头部棱角卡到周边的零部件，能适配更多紧凑空间的紧固作业，比如设备框架内部、管路旁边的紧固件操作，不需要太大的回转空间就能完成卡合和转动。另外扳手的整体表面做了圆弧过渡处理，所有棱边都倒了圆角，实际生产中这个结构也方便后续的镀铬、抛光表面处理，

　　不会出现镀层堆积、锐边割手的问题。从受力仿真的角度来说，建模时特意在开口和柄部的连接位置做了平缓的圆弧过渡，没有出现截面突变，这个位置是扳手承受扭矩时应力最高的区域，平缓过渡能把应力均匀分散到整个柄部，避免局部应力超过材料的屈服强度，延长工具的使用寿命。很多人觉得扳手结构简单，但实际建模时要兼顾的细节很多：比如开口的深度要刚好覆盖标准六角螺母的对边高度，不能太浅导致卡合量不足打滑，也不能太深导致卡入后无法在狭小空间退出；柄部的厚度要平衡强度和整体重量，太厚会增加整体重量携带不便，太薄则强度不足容易弯折；两端开口的角度和柄部保持同轴，转动扳手时力的传递更顺畅，不会出现偏载导致的紧固件棱边磨损。
