快装式镂空环带软管紧固夹结构

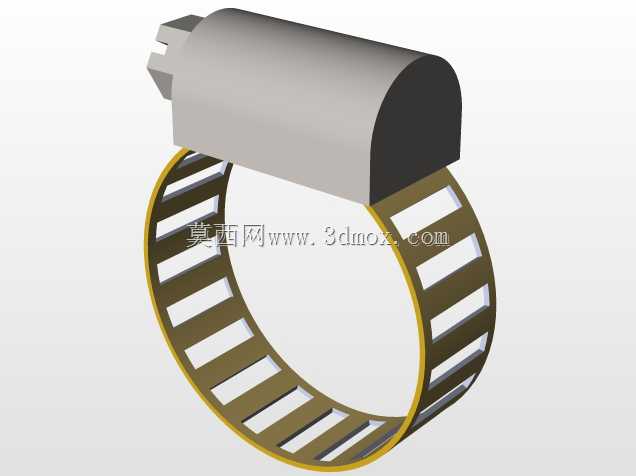

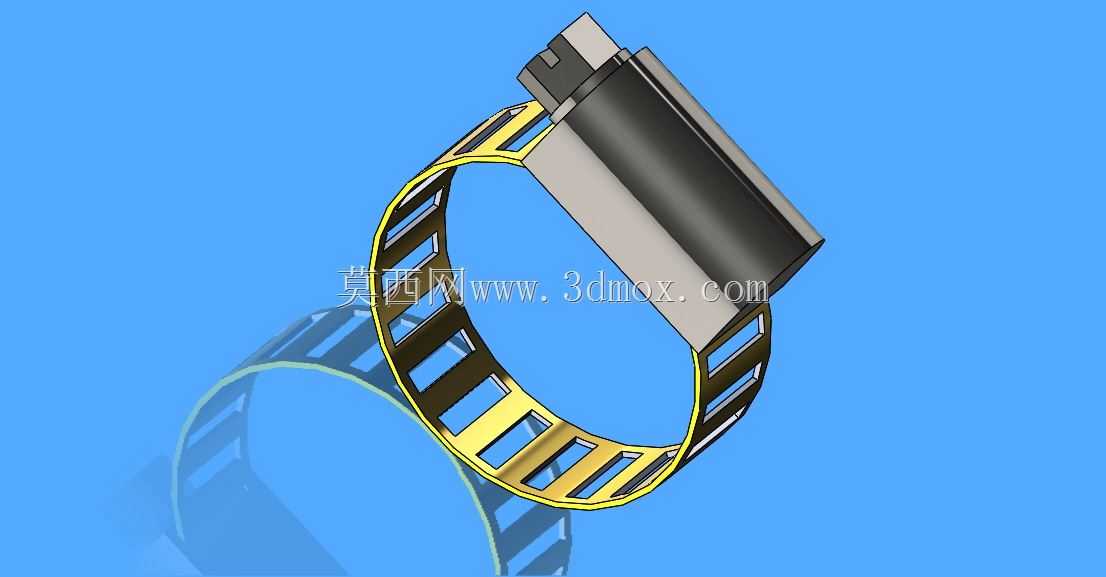

　　这款软管紧固结构的设计，最初是针对气动系统、润滑管路、低压流体输送场景中，传统蜗杆抱箍安装效率低、局部应力集中易损伤软管外壁的痛点做的优化，在车间设备维保、自动化产线气路布设、小型液压站油路装配场景里都能适配。从功能特性上看，它摒弃了传统蜗杆传动的收紧方式，采用一体式镂空环带搭配快压锁紧模块，环带部分做了等距镂空开槽处理，一方面能在收紧时让环带各段受力更均匀，避免传统抱箍局部压应力过大导致软管被压瘪、长期使用出现开裂渗漏的问题，另一方面镂空结构能减轻自身重量，同时在管路存在小幅振动的工况下，环带的开槽结构可以提供微量形变余量，抵消部分振动带来的松动趋势，不需要额外加装防松垫片就能保持足够的锁紧力。

　　设计过程中首先确定的是适配管径的边界，环带的开合范围覆盖常用的6mm到25mm外径的柔性软管，包括PU气管、尼龙油管、橡胶输水软管都能在这个范围内实现可靠锁紧，环带的宽度设定为8mm，相比同规格传统抱箍宽度增加2mm，增大和软管外壁的接触面积，降低单位面积的压应力，避免软质管壁被压出永久压痕影响密封性能。锁紧模块的位置做了偏心压合结构设计，压合面做了防滑齿纹，和环带表面的卡槽配合，锁紧时只需要扳动压杆就能完成固定，不需要螺丝刀等额外工具，单手就能完成安装操作，在狭小的设备内部空间布设管路时，这种快装结构的优势非常明显，不需要预留工具操作的回转空间，能有效压缩设备内部的管路布设空间。安装边界上，整个紧固夹锁紧后，

　　锁紧模块突出环带外圆的高度为12mm，在做管路排布时只需要预留15mm的径向空间就能完成安装，不会和周边的其他管路、结构件产生干涉；环带的厚度为0.8mm，采用弹簧钢材质做表面镀彩锌处理，兼顾弹性和防锈能力，在常规车间环境、轻度腐蚀的工况下都能长期使用，不会因为锈蚀导致锁紧力下降。和传统的钢丝喉箍相比，这款结构的环带做了圆弧过渡处理，所有边缘都做了去毛刺倒圆角，安装时不会划伤操作人员的手部，也不会割伤软管外壁，在需要经常拆装维护的管路场景中，重复锁紧次数可以达到50次以上不会出现结构变形、锁紧力衰减的问题。在实际选型使用时，只需要根据软管的外径选择对应规格的紧固夹，将环带套在软管和接头的连接位置，调整到接头的凸缘后方，

　　扳动锁紧压杆就能完成固定，不需要像传统抱箍一样反复调整蜗杆的收紧量，能大幅缩短管路装配的工时，尤其是在多管路排布的自动化设备中，这种快装结构能让装配效率提升40%以上。另外环带的镂空设计还能在管路存在少量溢漏时，让渗漏的液体或气体及时排出，不会在抱箍和管壁之间积存积液导致管壁被腐蚀，延长软管的整体使用寿命。锁紧模块的压杆做了防滑纹理设计，即使手上沾有少量油污也能顺利扳动，不会出现打滑的问题，压杆的扳动角度设定为120度，扳动到位后会形成自锁，不会因为管路的振动自行弹开，可靠性完全能满足工业场景的使用要求。
