工业压力检测用不锈钢传感外壳结构

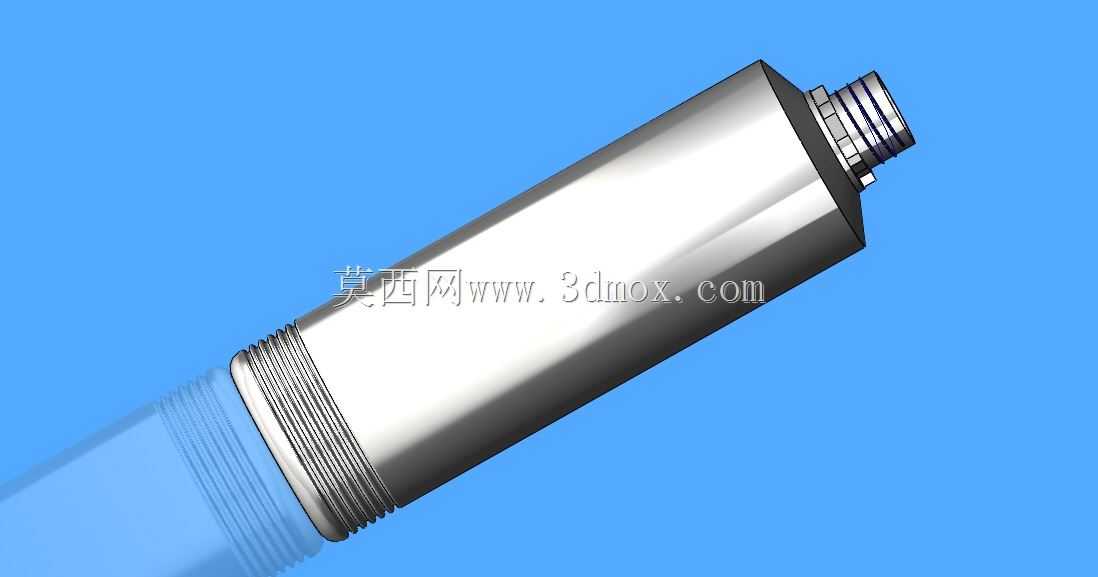

　　这款柱形金属壳体结构，主要适配工业压力检测类传感元件的封装需求，在液压管路压力监测、气动系统压力采集、工业制程流体压力检测场景中，作为传感核心元件的防护载体使用。从实际工程应用角度看，这类壳体需要同时兼顾承压能力、介质兼容性与安装适配性，设计阶段首先要考虑的是安装边界的适配性，壳体两端设置的外螺纹结构，分别对应检测端的管路连接与信号输出端的接头适配，检测端螺纹可直接拧入工业管路的预留检测孔，无需额外设计转接工装，输出端螺纹则用于固定航插或者线缆密封接头，避免现场布线时线缆拉扯导致的内部元件移位。

　　外形尺寸上，主体采用等截面柱形结构，主体段截面做了切边处理，并非完整圆柱，这一设计并非出于外观考量，而是现场安装时可以用普通开口扳手卡住切边平面施加扭矩，避免安装过程中壳体跟转，无需加工额外的扳手位，在有限的安装空间内提升了装配便利性。主体段的长度预留了足够的内部腔体空间，可容纳压力敏感芯体、信号调理电路板与温度补偿元件，腔体内部的台阶结构可直接定位芯体安装座，芯体装入后可通过端面O型圈实现介质侧的静密封，耐受常规工业液压系统的工作压力，不会出现介质渗漏到电路腔的问题。

　　两端的螺纹段都做了退刀槽设计，螺纹收尾处的退刀槽宽度控制在标准紧固件安装要求范围内，保证螺纹拧入时可以完全贴合安装面，不会出现螺纹拧不到位导致的密封失效问题。检测端的螺纹靠近主体位置加工了多圈环形凹槽，这部分结构是用于缠绕密封生料带或者安装密封圈的预留位置，现场安装时无需额外标记密封位置，顺着凹槽缠绕密封件即可保证密封可靠性，避免新手安装时密封件位置偏移导致的泄漏问题。

　　从结构强度角度看，壳体整体采用不锈钢棒料加工的结构方案，相比焊接式壳体，没有焊缝带来的应力集中问题，在周期性压力波动的工况下，不会出现焊缝开裂的失效问题，适合在工业现场长期稳定工作。壳体的内壁粗糙度控制在合理范围内，既不会因为内壁过于粗糙导致电路板安装时被毛刺划伤，也不会因为过高的粗糙度要求提升不必要的加工成本。信号输出端的螺纹内径匹配常规M12航插的安装尺寸，用户可根据实际防护需求选择不同防护等级的航插，无需对壳体进行二次加工。

　　在实际选型适配时，需要注意该壳体的安装孔位预留尺寸，两端螺纹的公称直径决定了管路侧需要预留的螺纹孔规格，主体段的切边对边尺寸决定了安装时扳手的操作空间，现场安装位置需要预留至少大于对边尺寸5mm的扳手操作空间，避免安装时无法施加足够的拧紧扭矩。壳体的整体重量较轻，安装在薄壁管路上时不会因为自重导致管路额外受力，适合在移动设备的液压系统、小型气动工作站这类对安装重量有要求的场景使用。

　　设计过程中还考虑了现场的电磁兼容需求，金属壳体整体为连续导电结构，安装时通过螺纹与管路金属壁可靠接触，可实现自然接地，对内部的信号调理电路起到电磁屏蔽作用，降低工业现场变频器、伺服电机等设备产生的电磁干扰对压力检测信号的影响，无需额外设计屏蔽层即可满足大部分工业场景的电磁兼容要求。壳体的外表面没有做额外的涂层处理，不锈钢本身的抗腐蚀能力可适配常规的液压油、压缩空气、工业清水等介质，在弱腐蚀介质场景下也可长期使用，不会出现表层脱落导致的介质污染问题。
