多向铰接式连接吊耳结构设计

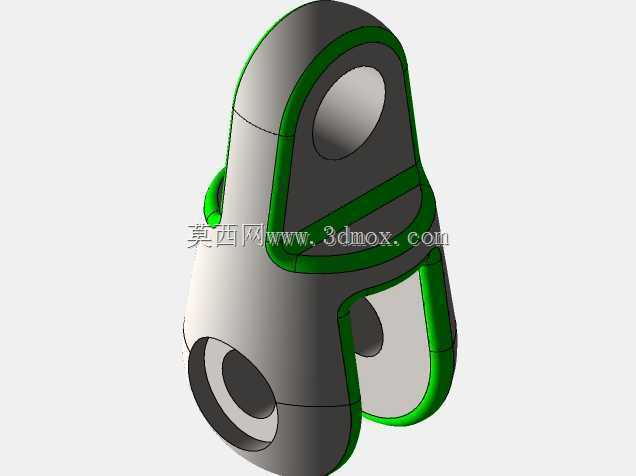

　　这类多向铰接连接结构，常见于需要多自由度载荷传递的机械铰接点位，比如小型工程机械的连杆铰接端、自动化设备的摆臂连接位、户外便携装备的折叠受力节点，核心作用是在多个转动方向上传递拉压载荷，同时避免连接部位出现应力集中导致的结构失效。从结构本身来看，主体采用一体化铸锻成型的基体设计，三个方向的铰接孔分别对应不同的运动副连接需求：大直径轴向通孔用于主承载轴的穿装，孔壁做了加厚处理，能承受主方向的径向载荷与交变弯矩；侧部斜向开孔用于辅助连杆的铰接，孔位与主孔的轴线呈空间夹角，适配非共面的连杆运动轨迹；端部的横向开孔用于锁止件或者限位拉索的固定，避免铰接轴在运动过程中出现轴向窜动。设计过程中首先要确定的是各铰接孔的中心距参数，

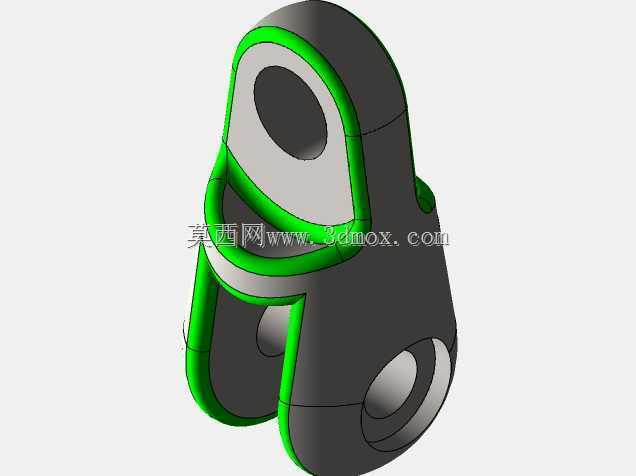

　　中心距直接决定了连接后连杆的运动行程与摆角范围，需要匹配对应设备的运动包络要求，避免运动过程中出现结构干涉。基体的外形做了大圆弧过渡处理，没有尖锐的直角棱边，一方面是减少热处理过程中的应力集中风险，另一方面也能降低装配过程中对操作人员的划伤概率，同时流线型的外形也能减少设备运动过程中的风阻或者流体阻力，适配户外作业设备的使用需求。外轮廓的绿色包覆层是软质耐磨缓冲层，采用嵌件注塑的方式与金属基体结合，包覆层覆盖了基体的外棱边与可能出现碰撞接触的区域，在设备折叠或者摆动过程中，即使相邻结构件发生触碰，也能通过软质层的形变吸收冲击能量，避免金属基体表面出现磕碰损伤，同时也能减少碰撞产生的异响。安装边界方面，

　　主铰接孔的配合公差选用H7/g6间隙配合，保证铰接轴穿装后能灵活转动，不会出现卡滞；侧孔与辅助轴的配合选用H8/f7，适配辅助连杆的小幅摆动需求；所有孔的端面都做了0.5mm的倒角处理，去除机加工产生的毛刺，也方便轴件的导入装配。基体的壁厚设计遵循等强度原则，主孔周围的壁厚最大，向侧孔方向逐步过渡减薄，在保证整体结构强度满足额定载荷要求的前提下，尽可能降低零件的整体重量，减少运动部件的惯量，提升设备动态响应的速度。受力分析阶段，针对主孔承受的垂直方向拉压载荷、侧孔承受的斜向剪切载荷做了有限元校核，应力集中区域主要出现在孔与孔之间的连接筋位置，因此在筋位处做了加厚过渡，保证最大应力值低于材料屈服强度的60%，

　　满足长期交变载荷下的疲劳寿命要求。这类结构在实际装配时，需要在各铰接孔内加装自润滑铜套，减少转动过程中的磨损，延长零件的维护周期，铜套与基体孔采用过盈配合压装，压装后需要保证铜套内孔的同轴度符合要求，避免转动时出现别劲的情况。端部的横向锁止孔在装配时需要穿装开口销或者锁紧螺钉，对铰接轴进行轴向定位，锁止件的选用需要匹配轴端的固定槽尺寸，保证在振动工况下不会出现松脱。整体结构没有多余的冗余设计，所有的外形曲面都服务于受力传递与安装避让需求，没有为了外观刻意添加无意义的造型，完全从工程实用角度出发完成结构设计，能适配多种需要多向铰接的机械连接场景。
