3D打印1kg耗材线轴承托支架结构设计

　　日常桌面级FDM3D打印作业中，1kg规格的耗材线轴是最通用的耗材包装形式，这类线轴如果直接放置在桌面，打印过程中耗材抽拉会带动线轴随意滚动，轻则出现线材打结、缠绕，导致打印中途断料报废工件，重则线轴滚落拉扯线材造成喷头偏移，直接影响打印精度。这款线轴支架就是针对这类实际作业痛点设计的桌面承托工装，专门适配市面主流1kg装3D打印耗材线轴的放卷需求。

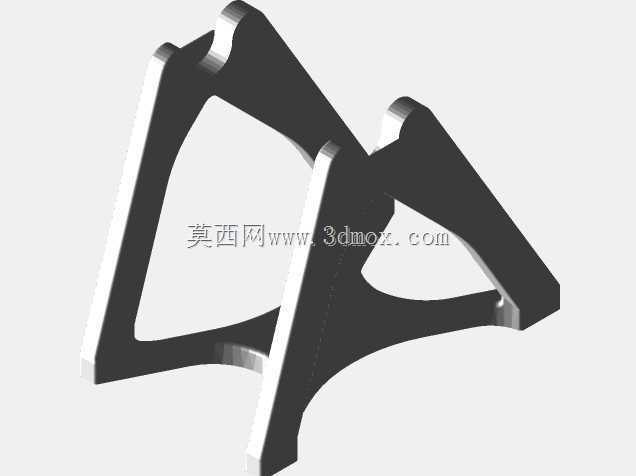

　　从结构设计逻辑来看，这款支架采用了对称式斜撑支撑结构，整体为一体化打印成型的分体拼接设计？不，实际结构是两个对称的支撑臂配合底部的承托横梁，支撑臂的倾斜角度经过反复调校，既保证线轴放置后的重心落在支架支撑范围内，不会出现侧翻，又能让线轴的转动阻力控制在合理区间——耗材抽拉时线轴可以顺畅转动，不会因为阻力过大导致送料齿轮打滑，也不会因为阻力过小出现线轴惯性过冲、多余线材松脱缠绕的问题。支架与线轴接触的支撑位置做了圆弧过渡处理，不会刮伤线轴的塑料边缘，也能减少转动过程中的摩擦阻力，长时间使用也不会出现磨损掉屑的问题。

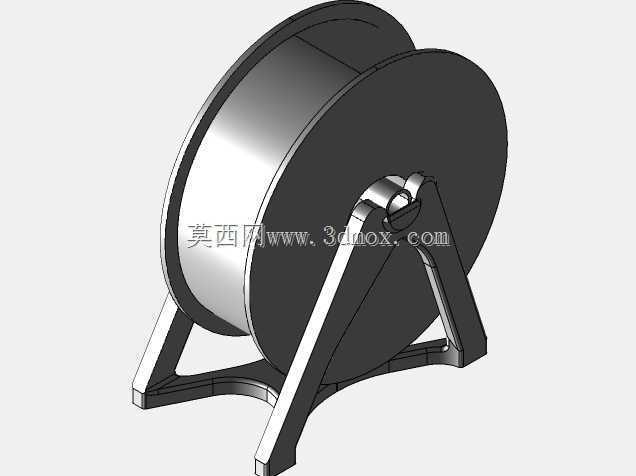

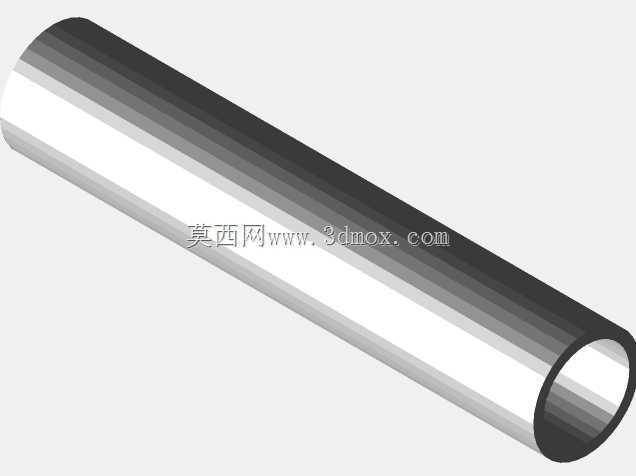

　　在安装与使用边界上，这款支架不需要额外的固定螺丝或者复杂的装配步骤，打印完成后只需要将支撑臂与底部承托结构拼接卡合即可使用，放置在平整的桌面就能稳定工作。设计时预留了100mm长度的20mm塑料管安装位，使用时只需要切割对应长度的普通PVC塑料管穿入线轴中心孔，架在两个支撑臂的卡槽内即可，不需要额外采购定制的金属轴或者轴承，大幅降低了使用成本，普通用户随手就能找到适配的管材完成组装。支撑臂的卡槽深度做了限位设计，塑料管放入后不会在打印过程中从卡槽内脱出，同时也方便更换不同颜色耗材时快速取放线轴，不需要拆解整个支架。

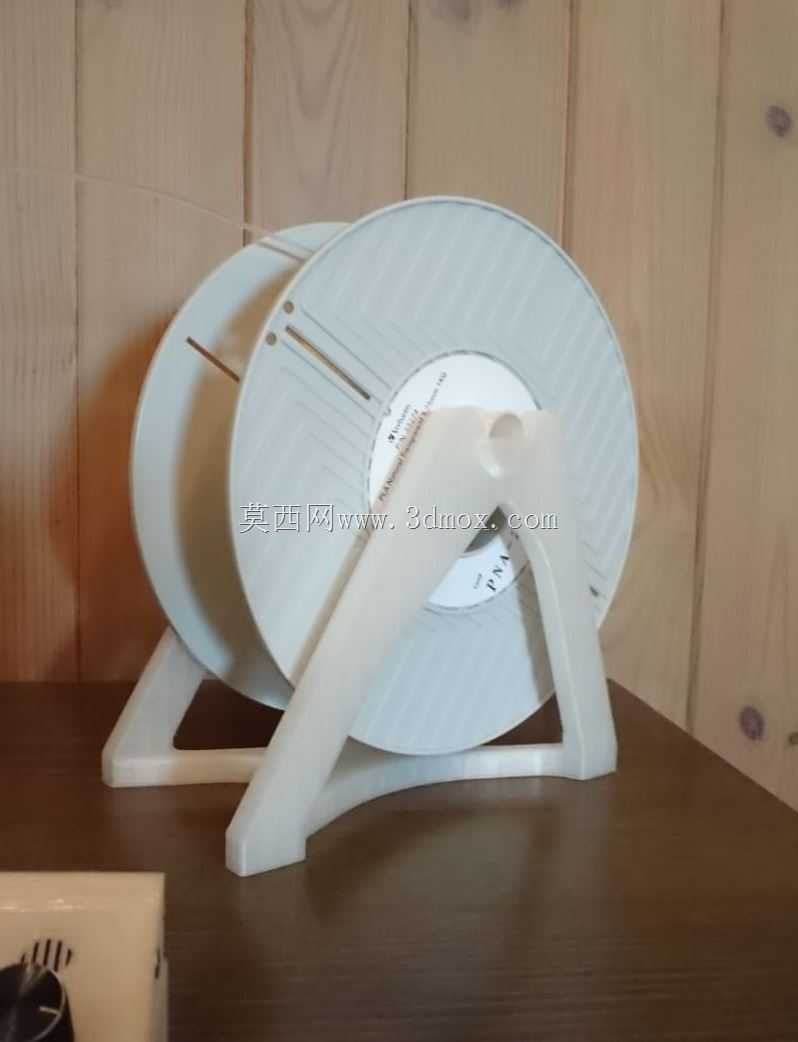

　　从实际应用场景来看，这款支架除了适配3D打印耗材的放卷，也可以用于桌面小型焊锡丝卷、细电线卷、编织线卷等同类卷装物料的承托放卷，只要卷装物料的中心孔尺寸适配20mm直径的穿轴，整体重量在1.5kg以内都可以稳定使用。支架的整体外形尺寸控制在桌面可接受的范围内，不会占用过多的工作台面空间，底部的支撑脚做了加宽处理，与桌面的接触面积足够大，即使快速抽拉线材也不会出现支架移位的问题。

　　设计过程中特意规避了多余的装饰性结构，所有的结构特征都服务于功能需求：支撑臂的加强筋结构隐藏在背面，既保证了支撑强度，不会因为长期承重出现支撑臂弯曲变形，又不会增加不必要的打印耗材消耗，打印时不需要添加支撑结构，普通FDM打印机直接摆放就能打印成型，降低了打印制作的门槛。穿轴的卡槽位置做了微小的倒角处理，穿入塑料管时不会出现卡滞，塑料管可以在卡槽内小范围转动，进一步降低线轴转动的阻力，让送料过程更加顺畅。针对不同品牌线轴的宽度差异，支架的两个支撑臂之间的间距做了冗余设计，适配市面绝大多数1kg耗材线轴的宽度尺寸，不会出现线轴过宽放不进去、过窄左右窜动过大的问题。
