欧姆龙30欧19千瓦制动电阻器结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:609468
  • 欧姆龙30欧19千瓦制动电阻器结构设计
  • 欧姆龙30欧19千瓦制动电阻器结构设计
  • 欧姆龙30欧19千瓦制动电阻器结构设计

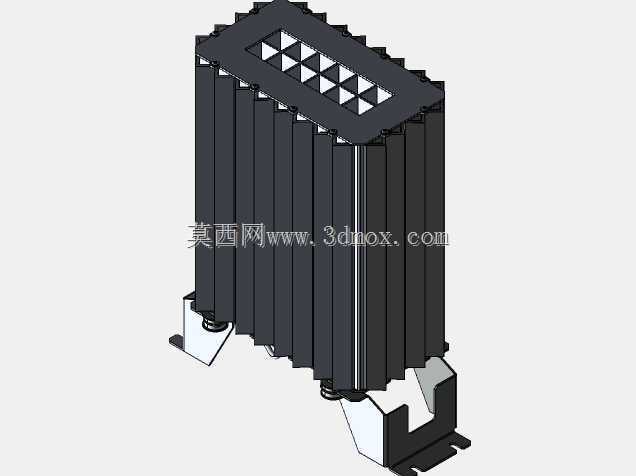

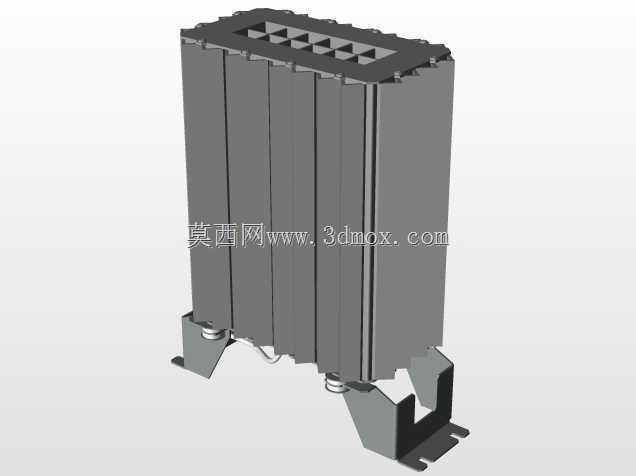

  在伺服驱动、变频器控制的工业传动系统里,制动电阻是消耗电机再生电能、保障直流母线电压稳定的核心被动元件,这款30欧姆额定阻值、19千瓦功率等级的制动电阻,主要适配中大功率的变频调速工况,常见于龙门铣床进给轴驱动、起重设备起升机构变频控制、自动化立体仓库堆垛机行走制动这类场景——当电机处于减速或者下放负载的发电状态时,转子动能会转化为电能回馈到变频器直流侧,若这部分能量不能及时泄放,会直接导致直流母线过压触发设备保护停机,严重时甚至击穿逆变模块,这款电阻的核心作用就是将这部分回馈电能以热能形式耗散,维持母线电压在安全阈值内。从结构设计来看,这款电阻采用立式多肋条散热壳体结构,黑色的散热主体采用高导热系数的合金材质一体挤压成型,

  表面的竖向肋条没有做多余的装饰性造型,每一条肋的厚度、肋间距都经过热仿真校核,在自然对流冷却的条件下,能够保证19千瓦额定功率下持续工作时壳体表面温度不超过材料耐温上限,避免长期高温导致的电阻值漂移、绝缘层老化问题。底部的安装支架采用镀锌钢板冲压折弯成型,支架上预留的安装孔位匹配工业电气柜内标准安装梁的孔距,安装时不需要额外做打孔适配,支架和电阻主体之间设置了陶瓷绝缘隔垫,既能够阻断电阻本体的热量直接传导到安装柜体上,避免柜内其他电气元件受高温影响,也能实现电阻主体与安装支架之间的电气绝缘,防止漏电风险。设计过程中首先要考虑的是功率冗余匹配,30欧姆的阻值是根据适配变频器的直流母线电压阈值、最大制动电流计算得出,

  既保证制动时能够提供足够的泄放电流,又不会因为阻值过小导致制动瞬间电流过大冲击功率器件;其次是散热结构的边界设计,整体外形的宽度、高度、深度尺寸都控制在标准电气柜内元件安装的预留空间范围内,不会和相邻的接触器、断路器、接线端子排产生安装干涉,顶部的接线端子采用内凹式设计,接线完成后线缆的弯曲半径符合电气布线规范,不会出现线缆过度弯折导致的线芯断裂、绝缘破损问题。实际选型应用时,需要注意安装位置要预留足够的对流空间,不能将电阻紧贴其他发热元件布置,竖向安装时要保证散热肋条的方向和空气自然对流的方向一致,让热空气能够顺着肋条间隙向上流通,提升散热效率;电阻的接线端子需要采用匹配载流量的铜鼻子压接,拧紧力矩符合接线规范,

  避免大电流通过时接触电阻过大导致端子过热烧蚀。和同功率等级的绕线式制动电阻相比,这款封装式结构的电阻防护等级更高,能够适应车间内多粉尘、少量油污的工况,不需要额外加装防护外罩,节省柜内安装空间,整体结构的抗振动性能更好,在起重设备、移动工程机械这类有持续振动的应用场景下,不会出现内部电阻丝移位、绝缘层破损的问题。建模过程中需要重点还原散热肋条的拔模角度、安装支架的折弯圆角、接线端子的位置尺寸,这些细节直接影响后续做电气柜布局装配时的干涉检查结果,尤其是安装孔的中心距、支架的高度尺寸,必须和实际产品的安装边界保持一致,否则生成的工程图纸无法直接用于安装板的加工开孔;电阻主体和安装支架之间的绝缘隔垫厚度也要准确还原,避免装配仿真时出现零件干涉的误判。在做设备整体的热仿真分析时,这款电阻的发热功率参数、表面换热系数可以直接作为边界条件输入,模拟设备满负荷制动时柜内的温度场分布,验证柜内散热风机的风量选型是否合理,保证其他电气元件工作在允许的温度范围内。
