PTC绝缘波纹陶瓷空气电加热器结构设计

　　在工业风道加热、小型设备腔体恒温、电子元器件预热烘干这类场景里，接触过不少电加热方案的选型，陶瓷PTC类的加热组件一直是可靠性表现比较突出的一类，这次梳理的这款波纹结构陶瓷空气电加热器，就是针对小空间空气换热场景做的结构化设计。先从实际使用的边界说起，这类加热器的核心换热逻辑是空气流经发热体表面完成热交换，所以设计时首先要考虑的是流阻与换热效率的平衡，波纹结构的陶瓷发热体本身就带连续的凹凸流道，空气穿过时会不断被切割扰流，不会出现平片发热体表面容易形成的层流隔热层，换热效率比同功率的平面陶瓷发热体高两成左右，这也是为什么同等功率下它的体积可以做的更紧凑。

　　结构上PTC热敏电阻发热元件是完全嵌装在铝合金拉制的管腔内部的，铝管和PTC元件之间填有耐高温绝缘导热层，既保证了发热元件和外壳之间的电气绝缘强度，又能把PTC产生的热量快速传导到铝管外壁，避免PTC元件自身积热出现功率衰减。这里要提一个容易被忽略的设计细节，铝管的壁厚选的是0.8mm的拉伸铝，不是更厚的1.2mm规格，因为空气换热场景下外壁的热阻占比很低，过厚的管壁只会徒增重量和热惯性，0.8mm的壁厚既能保证结构强度，在装配、安装时不会出现弯折变形，又能让升温响应速度更快，通电后15秒左右外壁就能达到稳定工作温度。

　　引线部分用的是硅橡胶高温线，耐温等级达到200℃，引线和铝管端部的衔接处做了耐高温密封胶灌封，既可以防止现场使用时灰尘、凝露顺着引线间隙进入管腔内部造成绝缘下降，也能固定引线避免拉扯时接线端松脱。最关键的安全设计是自带的150度常闭恒温保护器，保护器直接贴装在铝管外壁的最热点位，和PTC元件的供电回路串联，一旦出现风道堵塞、风机停转这类异常工况，铝管温度升到150℃时保护器就会自动断开供电，等温度降到安全阈值后又能自动复位，不需要人工拆检复位，非常适合无人值守的小型加热设备使用。

　　安装边界上，这款加热器的外形是规则的长条形铝管结构，两端预留了标准的安装固定孔位，可以直接用螺丝固定在风道侧壁或者设备腔体的安装支架上，不需要额外做定制安装座，安装时要注意预留至少10mm的周边通风间隙，不能直接贴装在易燃的塑料或者木质构件表面，引线的弯曲半径不能小于5倍线径，避免引线内部铜丝折断。实际选型适配的时候，300W的功率规格适合0.3立方米以内的封闭腔体恒温，或者风速1-2m/s的小型风道补热，额定工作电压220V可以直接适配民用和常规工业的交流供电回路，不需要额外搭配调压模块。

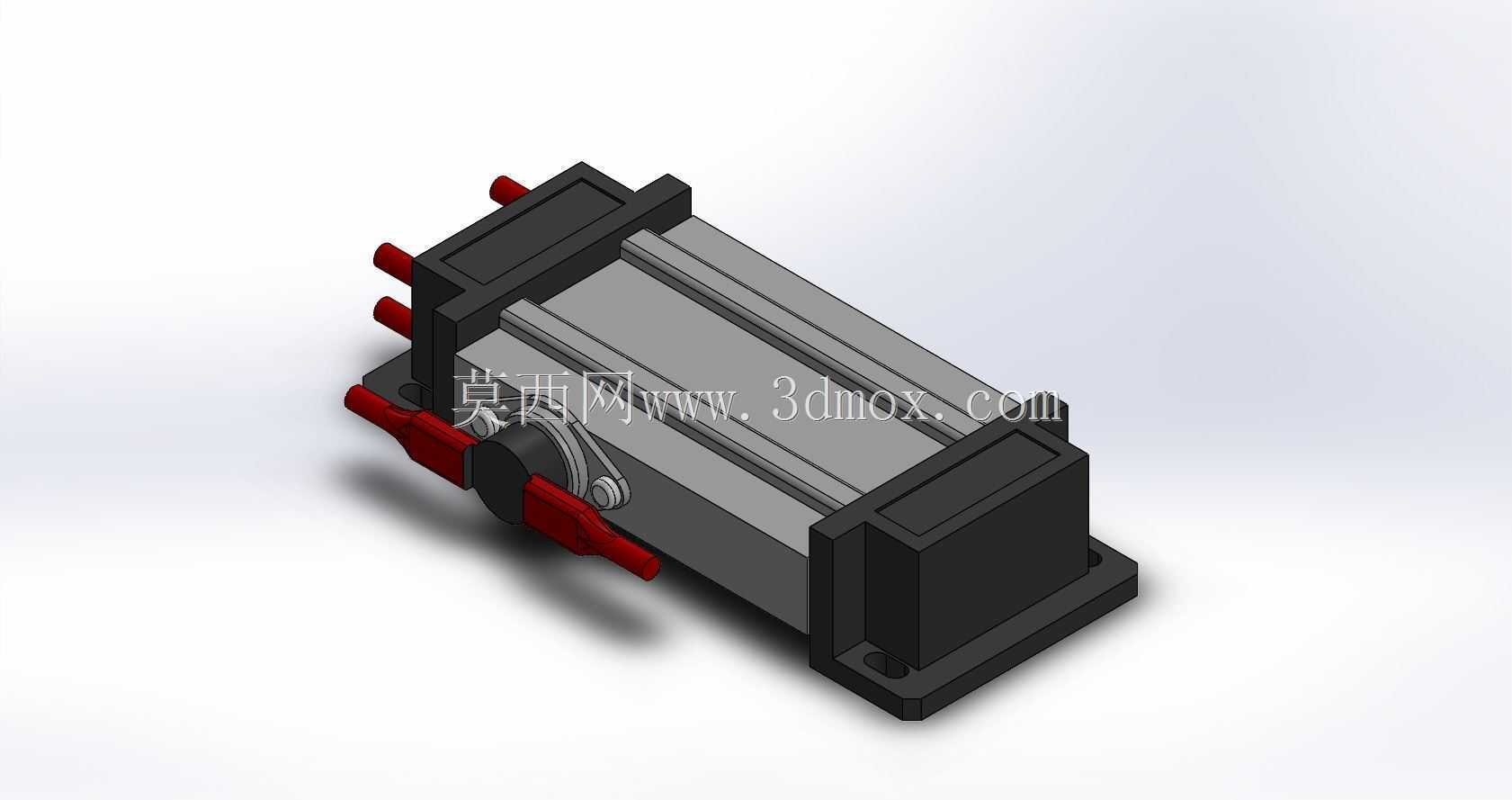

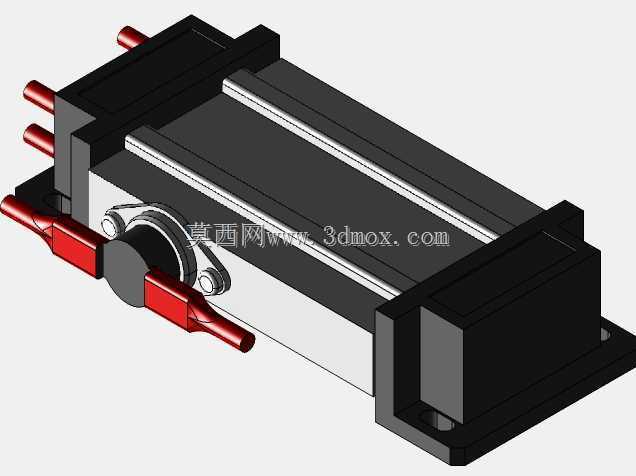

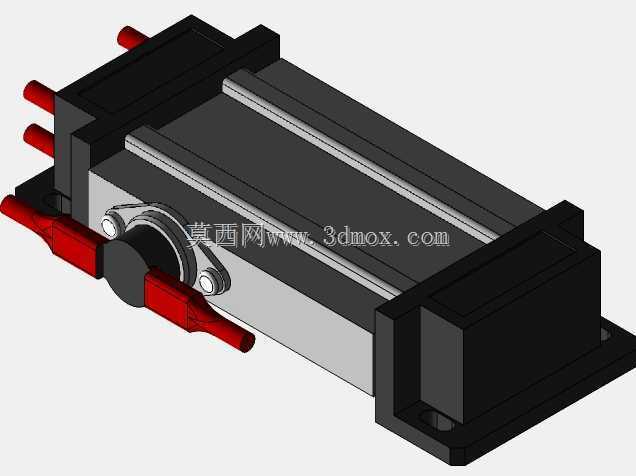

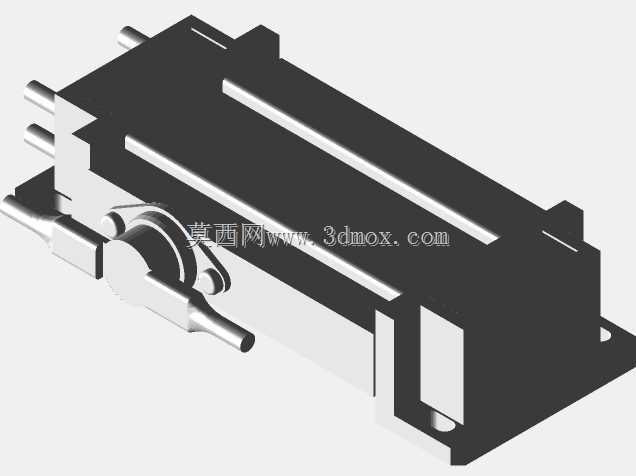

　　从建模的角度来说，做这个结构的时候要重点处理几个配合公差：PTC元件和铝管内腔的配合间隙要控制在0.1mm以内，间隙太大就会出现导热不良，间隙太小装配时容易把PTC陶瓷元件挤裂；端部灌封槽的深度要留够3mm，保证密封胶的附着强度；恒温保护器的安装位要做沉台设计，让保护器的感温面完全贴紧铝管外壁，不能留有空气间隙，否则会出现温度检测不准，保护动作滞后的问题。另外波纹结构的建模不要用简单的阵列凸起做示意，要按照实际的波纹曲率做连续曲面，因为波纹的曲率直接影响空气的扰流效果，要是建模时曲率做的不对，后续做流场仿真的时候数据就会和实际工况偏差很大。

　　这类加热器和普通的电阻丝加热器比起来，最大的优势是PTC元件本身的正温度系数特性，温度越高自身电阻越大，功率会自动下降，不会出现电阻丝加热器那种持续升温烧断的问题，搭配自带的机械式恒温保护器，双重安全冗余，在小型烘干设备、机柜恒温、小家电加热模块这些场景里的适配性非常高，建模时把各个部件的装配关系、安装尺寸做准确，后续出工程图或者做装配仿真的时候就能直接调用，不需要再反复调整结构参数。
