光纤对接用SC型适配器结构设计

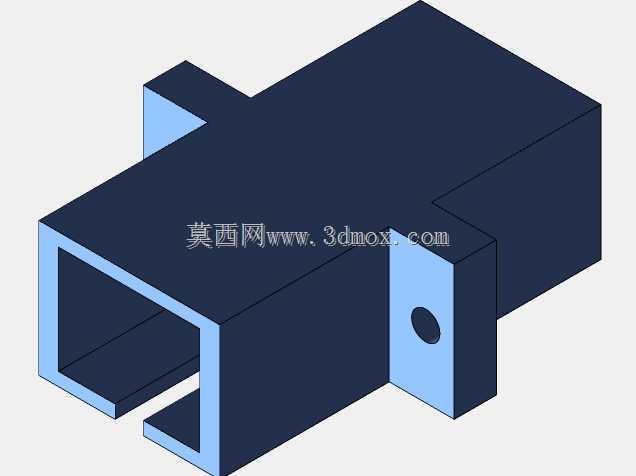

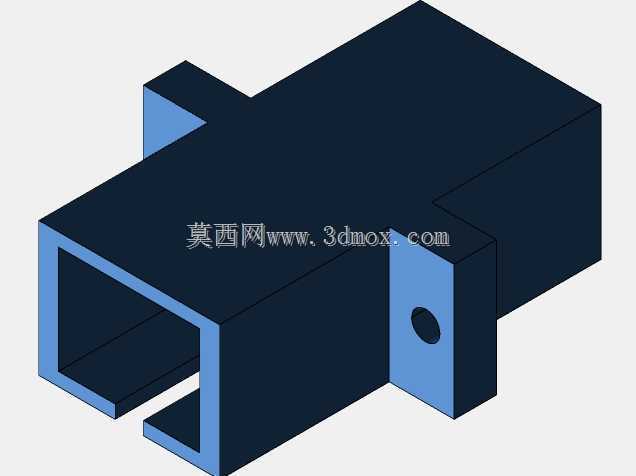

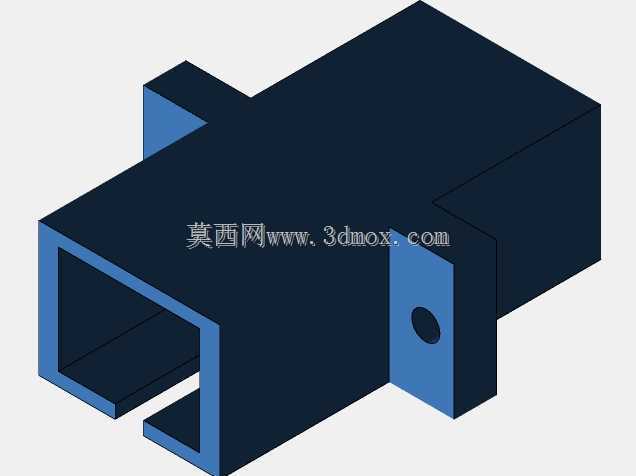

　　在光纤通信链路的布设场景里，这类SC适配器是实现光纤端面精准对接的核心无源部件，常被部署在光纤配线架、光端机接口、终端信息面板、工业光总线节点等位置，作用是为两根相同接口规格的SC型光纤接头提供同轴定位与固定支撑，让光信号在两段光纤间实现低损耗的连续传输，避免因端面错位、间隙过大、角度偏斜引发的插入损耗飙升、回波损耗不达标等问题。从结构设计逻辑来看，这款适配器采用一体式壳体结构，主体为方正的中空腔体，腔体内部预留了SC接头的插拔导向槽，槽体的尺寸公差严格匹配SC接头的外形轮廓，插拔行程控制在标准范围内，既保证接头插入时的顺滑导向，不会出现卡滞、偏斜，又能在接头插合到位后提供足够的卡持力，避免受外力拉扯时接头松脱导致光路中断。

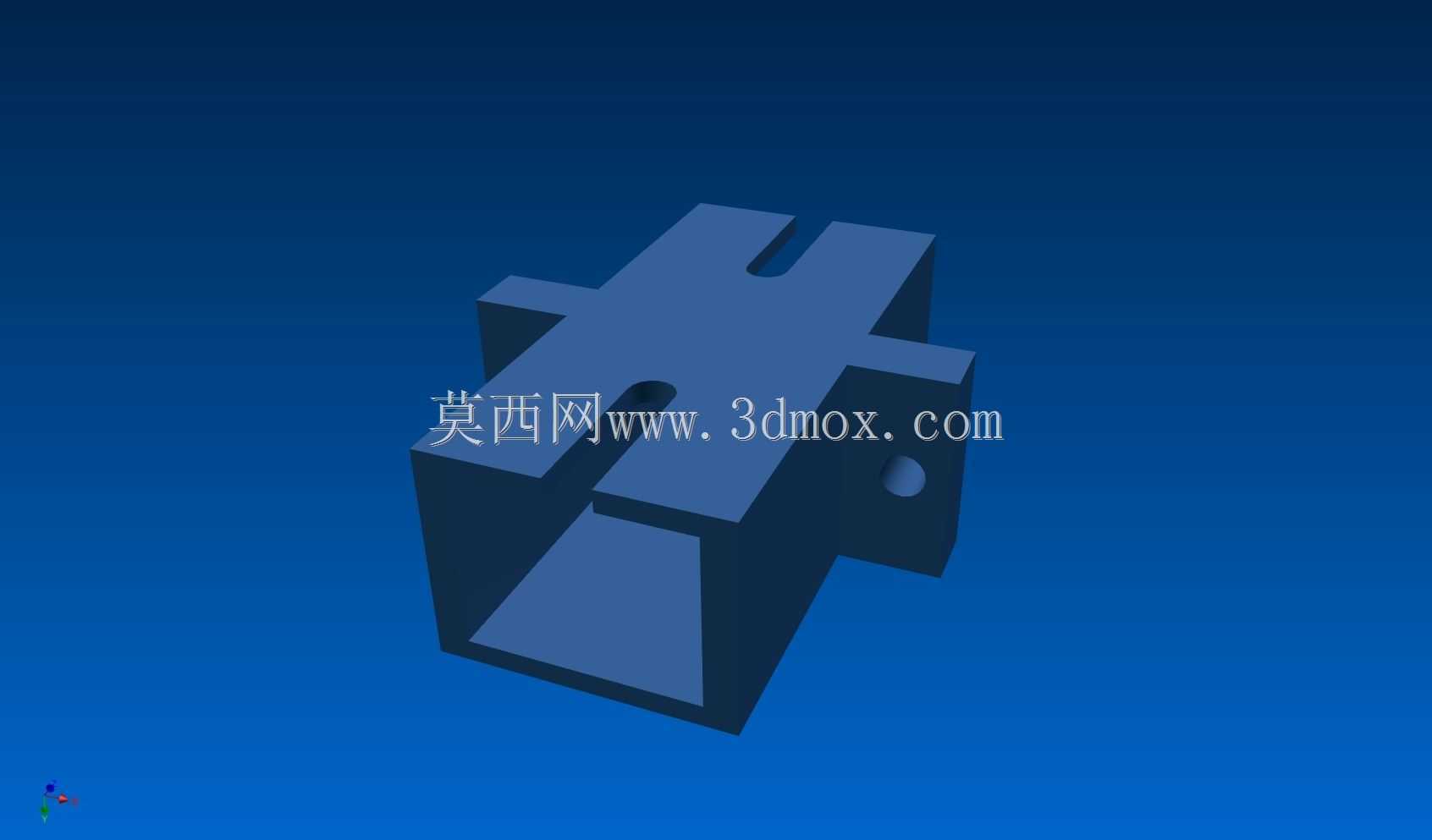

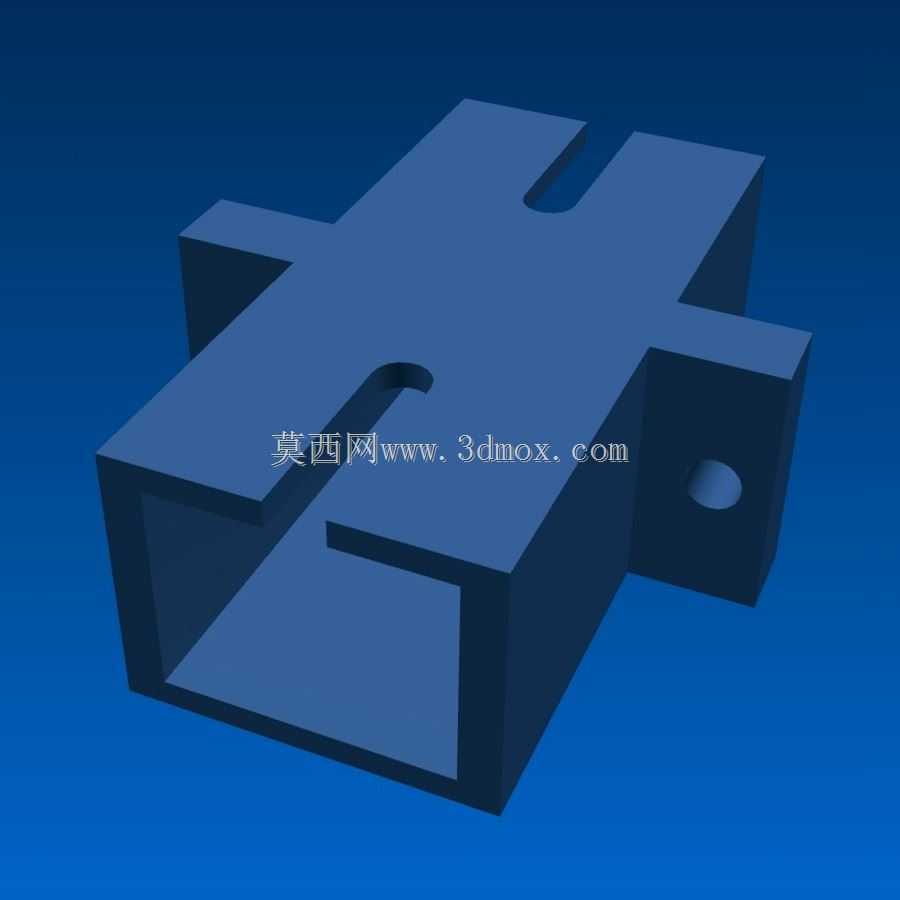

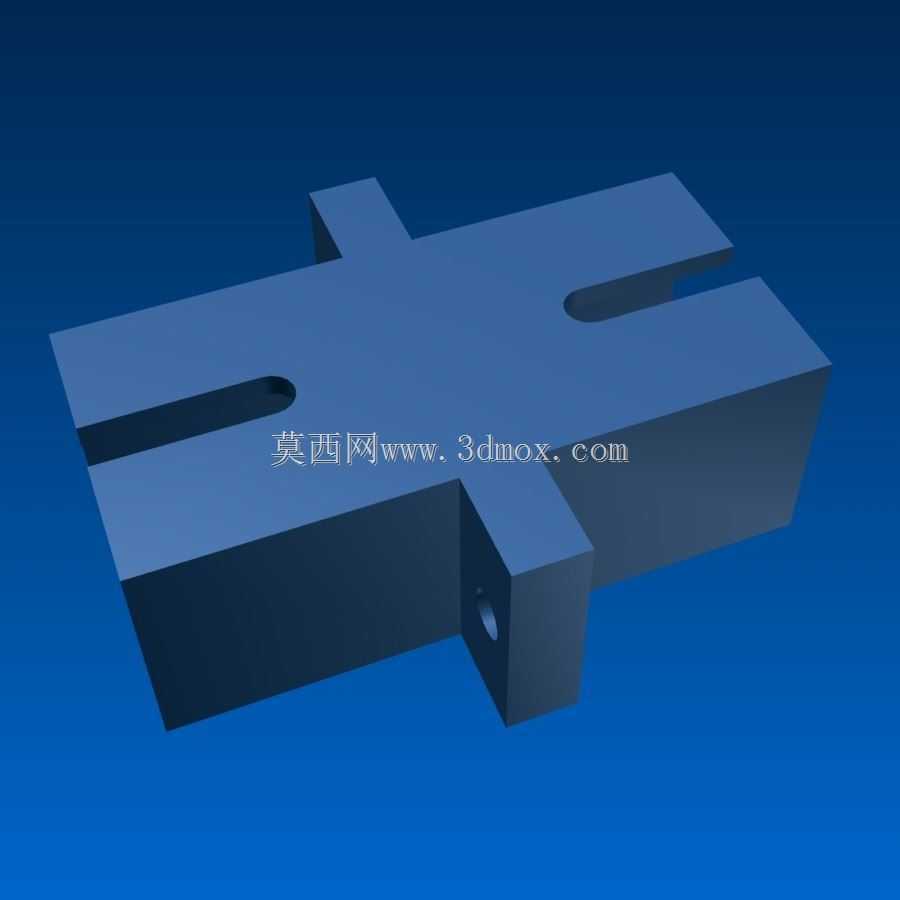

　　壳体两侧延伸出带安装孔的固定耳，安装孔的中心距、孔径尺寸完全适配常规光纤面板、配线架的安装位，现场施工时可以通过螺丝直接固定，不需要额外加工转接件，能大幅提升布线施工的效率；壳体顶部开设的定位卡槽，是为了匹配适配器卡座的卡扣结构，在高密度配线场景中，可以快速将适配器卡装在集成式配线架的卡座上，不需要逐个拧装螺丝，适配高密度光纤布线的快速装配需求。在功能特性上，这款适配器的中空腔体内部设计有精准的对中结构，当两端的SC接头插入后，内部的对中套管会将两根光纤的纤芯严格对准同轴位置，保证纤芯端面的贴合度达到光传输要求，将插入损耗控制在行业标准允许的范围内，同时减少端面的反射回波，避免回波信号对光发射端的器件造成干扰。

　　壳体的壁厚设计经过力学校核，既不会因为壁厚过薄导致插拔过程中壳体变形、导向精度下降，也不会因为壁厚过大占用过多安装空间，适配高密度布线场景下的紧凑安装要求；壳体边缘全部做了圆角过渡处理，没有尖锐的毛刺棱角，施工人员操作时不会被划伤，也避免插拔过程中棱角刮伤光纤的外护套。从安装边界来看，这款适配器的整体外形方正，外轮廓尺寸完全符合SC适配器的行业通用尺寸规范，横向、纵向的占用空间与常规SC适配器完全兼容，替换现有布线系统中的老旧适配器时不需要调整周边的安装空间，也不需要更换对应的固定卡座，可直接实现互换。在实际工程应用中，这类适配器不仅会用在常规的通信机房布线场景，在工业自动化的光总线系统、轨道交通的车载光通信链路、

　　广电系统的信号传输光路中也有大量应用，不同场景下对适配器的耐温、抗振性能有不同要求，这款结构的壳体刚性足够，在常规的工业振动环境下不会出现结构松动、对接偏移的问题，能保证光路的长期稳定。设计过程中，首先要明确SC接口的标准尺寸规范，所有与接头配合的导向槽、卡接位尺寸都要严格遵循行业标准，保证不同厂商生产的SC接头都能顺利插合，不会出现兼容性问题；其次要考虑安装的通用性，固定耳的位置、安装孔的尺寸、卡槽的规格都要和市面主流的安装配件匹配，降低现场施工的适配成本；还要考虑长期使用的可靠性，壳体的结构强度要能承受至少上千次的重复插拔，不会因为多次插拔导致导向槽磨损、卡持力下降，影响对接精度。在三维建模过程中，需要重点校验各个配合面的尺寸公差，尤其是内部对中结构的同轴度、导向槽的对称度，这些形位公差直接影响光纤对接后的光传输性能；同时要验证安装时的操作空间，比如固定耳上的安装孔周围要预留足够的螺丝拧装空间，不会因为空间不足导致螺丝刀无法操作，接头插拔的位置要预留足够的手指操作空间，方便施工人员插拔接头。另外，壳体上的开槽结构除了卡扣定位的作用外，还能在接头插入时提供一定的弹性形变空间，避免硬接触导致接头或者适配器壳体开裂，同时能在一定程度上抵消加工误差带来的装配过紧问题，提升装配的顺畅度。
