台式机CPU水冷散热冷却头结构

　　在桌面级PC硬件散热、小型工控计算单元散热场景中，水冷散热方案凭借更高的换热效率、更低的运行噪音，逐步替代传统风冷方案成为高功耗计算单元的主流散热选择，本次涉及的CPU水冷却结构，就是直接贴合CPU表面完成热量交换的核心换热部件。从实际使用场景来看，这类水冷头既可以适配常规台式机DIY装机的散热需求，也能在小型嵌入式工控主机、紧凑型计算服务器的改装散热方案中使用，相比同规格风冷散热器，它不需要预留高耸的鳍片风道空间，能够在狭小的机箱内部完成热量的快速转移，通过外接管路将热量输送到远端的冷排完成散热，适配小体积机箱的装机需求。

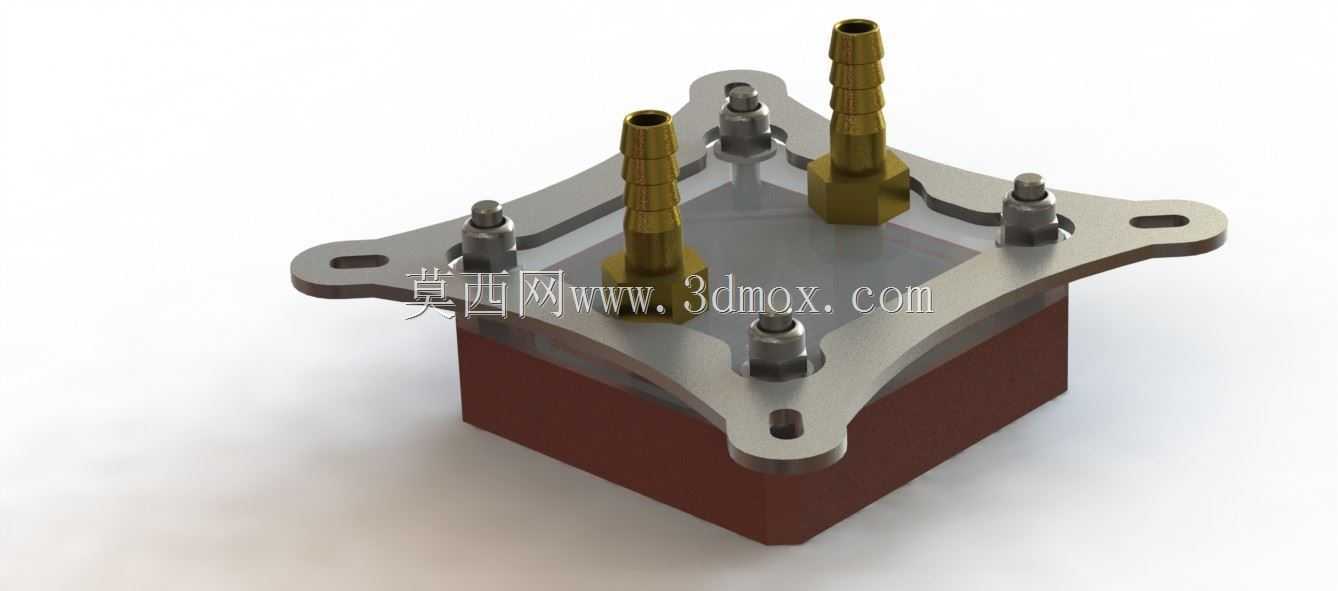

　　从功能特性来看，这个水冷头采用分体式结构设计，下部为储水换热腔体，上部为金属安装固定压盖，腔体内部预留冷却液流通空间，两个宝塔式水嘴分别作为冷却液的进、出接口，能够匹配常规内径的软质水冷管路，安装时只需要将水管套入水嘴后用卡箍锁紧即可完成管路连接，不需要额外的快接接头也能保证密封可靠性。上部的金属压盖采用四角延伸的安装耳结构，每个安装耳上都预留了对应的安装孔位，能够适配主流台式机CPU的安装孔距标准，安装时通过四颗固定螺栓将压盖与下部腔体锁紧，同时将整个水冷头压合在CPU表面，配合导热介质可以降低接触热阻，保证CPU表面产生的热量能够快速传递到腔体内部的冷却液中。

　　从设计思路层面来看，这个结构在设计时优先考虑了安装兼容性与密封可靠性，压盖与腔体之间采用平面密封结构，通过螺栓的均匀锁紧力保证结合面的密封效果，避免冷却液渗漏风险；两个水嘴采用斜向布置的方式，能够让进入腔体的冷却液形成更合理的流道，减少腔体内部的水流死区，让冷却液能够充分带走换热面的热量，避免局部热量堆积。安装压盖采用金属材质加工，既能够提供足够的结构强度，保证螺栓锁紧时不会出现形变导致压力不均，也能在一定程度上辅助均热，让CPU表面的温度分布更均匀。下部的换热腔体采用导热性能较好的材质制作，直接与CPU接触的底面做了平整度处理，能够尽可能降低与CPU表面的接触间隙，减少导热介质的填充厚度，提升热传导效率。

　　从安装边界与尺寸适配来看，这个水冷头的整体外轮廓为方形结构，四角的安装耳向外延伸后，整体安装尺寸完全匹配常规消费级CPU的安装孔位标准，不需要额外修改主板的安装结构就可以直接固定；两个水嘴的高度控制在合理范围内，不会与主板周边的内存插槽、供电散热片产生安装干涉，安装完成后整体高度远低于塔式风冷散热器，能够适配厚度更小的机箱结构。水嘴的外径尺寸适配市面上常见的水冷软管规格，用户在搭建分体水冷回路时不需要额外定制转接头就可以完成管路连接，降低了改装的门槛。在实际装配过程中，需要注意四颗固定螺栓的锁紧力矩要保持均匀，避免因为单边压力过大导致压盖形变、密封失效或者CPU核心被压损的问题，同时安装前需要在CPU表面均匀涂抹薄层导热硅脂，填充接触面上的微观间隙，进一步提升热传导效率。

　　这类水冷头结构在实际运行时，冷却液从其中一个水嘴进入腔体内部，直接冲刷与CPU接触的换热底面，将CPU工作时产生的热量带走，再从另一个水嘴流出，通过管路循环到冷排位置将热量散发到空气中，整个循环过程中水泵提供冷却液流动的动力，相比风冷依靠空气直接吹过鳍片散热的方式，水的比热容更大，能够在相同流量下带走更多的热量，同时冷排可以布置在机箱的通风位置，不需要在CPU上方预留大量的鳍片空间，对于紧凑型装机、高功耗CPU的超频使用场景都有很好的适配性。结构上没有设计复杂的微水道结构，加工难度更低，后期维护时也更容易清理腔体内部的水垢，适合入门级分体水冷方案使用，同时可靠的螺栓锁紧密封结构，也能降低长期使用过程中冷却液渗漏的风险，避免硬件因为漏液出现损坏。
