卧式犁刀式粉体混料设备结构设计

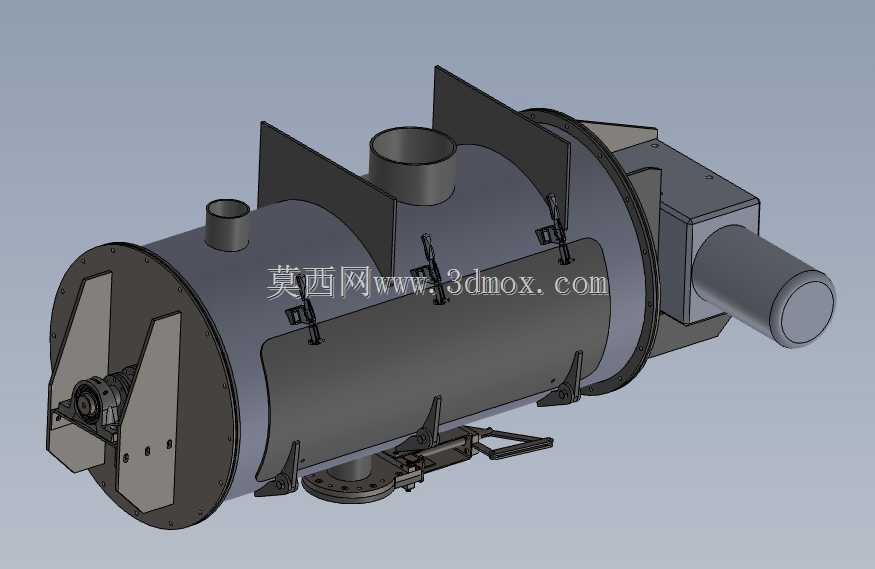

　　在粉体加工、精细化工、食品原料预处理、冶金粉末制备这类生产场景里，粉体混合工序的均匀度直接决定后续成品的性能稳定性，这款卧式结构的混料设备，正是针对高均匀度混料需求开发的核心作业单元。不同于常规立式搅拌设备易出现的物料分层、底部积料问题，该设备采用卧式圆筒形腔体作为混料主空间，腔体轴线水平布置，进料口设置在筒体上部的两个不同轴向位置，可分别适配不同密度、不同粒径的粉体原料同步进料，避免单一进料口造成的原料初始堆积偏析。筒体端部的驱动端采用集成式安装座设计，将传动轴承座、密封组件与驱动连接法兰整合为一体，既缩短了传动链的轴向尺寸，也能减少轴端漏粉的风险，适配粉体作业场景的防尘密封要求。

　　从功能实现逻辑来看，设备内部的搅拌组件采用犁刀式结构配合高速飞刀组，主轴沿筒体轴线贯穿布置，犁刀叶片按螺旋相位差固定在主轴上，随主轴转动时会沿径向、轴向同时抛洒筒内粉体，让不同组分的物料在筒内形成对流循环；而筒壁侧置的高速飞刀组件，会对抛起过程中出现的团聚粉体团块进行剪切打散，针对含有少量纤维组分、或者易吸潮结团的粉体物料，也能实现均匀分散，混料均匀度变异系数可控制在较低区间，混料作业时间相比普通螺带混合机能缩短近三分之一。筒体上设置的快开式检修卡箍，沿筒体轴向均匀布置，无需完全拆卸端盖即可快速打开筒体上盖部分，方便日常清理腔体内部残留物料、更换磨损的搅拌叶片，适配多品种小批量的粉体生产换料需求。

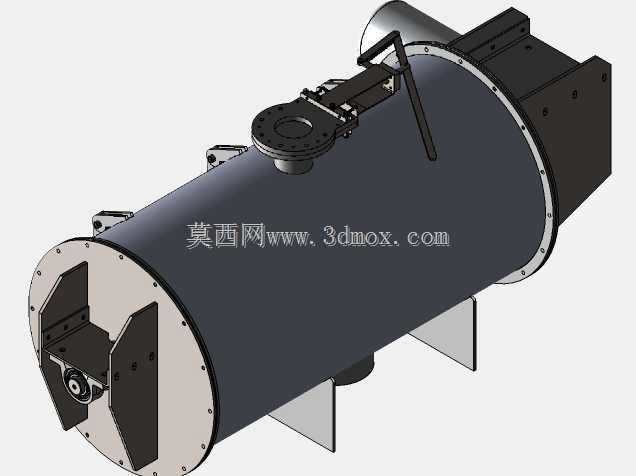

　　设计过程中重点考量了安装边界与运维便利性，筒体底部设置的法兰式出料口位于筒体轴向中心位置，出料时依靠犁刀转动的推送力可实现快速排空，筒内残料量控制在极低水平，无需额外人工清料。底部的支撑脚采用焊接式鞍座结构，鞍座与筒体接触位置设置弧形贴合面，分散筒体满料运行时的承重应力，支撑脚底部预留的地脚螺栓安装孔，可直接固定在混凝土基础或者钢构平台上，安装时需保证筒体轴线水平度偏差不超过千分之一，避免长期运行时主轴承受额外径向力导致密封件磨损加速。驱动端外接的动力单元采用直联式安装结构，相比皮带传动结构减少了传动损耗，也避免了皮带磨损产生的杂质混入粉体物料中，适配对物料洁净度有要求的生产场景。

　　设备的筒体侧壁预留了多个检测接口位置，可根据实际生产需求加装温度传感器、湿度传感器或者取样阀，实时监测混料过程中物料的状态参数，也可在不停止主搅拌运行的情况下取出物料样本检测混合均匀度。筒体上部的两个进料口分别适配不同的进料方式，靠近驱动端的进料口可连接螺旋喂料器实现连续进料，靠近尾端的进料口可设置人工投料口用于小批量添加剂的投放，兼顾连续化生产与小批量配方调整的使用需求。轴端密封采用气密封加填料密封的组合结构，运行时通入微量压缩空气在密封腔形成正压，防止细微粉体进入轴承座造成轴承磨损，相比单一填料密封的使用寿命可提升两倍以上，也减少了日常维护更换密封件的频次。

　　在结构细节处理上，筒体内壁所有焊接位置均做圆弧过渡打磨处理，不存在卫生死角，避免粉体残留堆积在焊缝位置造成交叉污染，适配食品、医药级粉体的生产卫生要求。搅拌叶片与筒体内壁之间的间隙控制在3-5mm区间，既保证搅拌过程中不会刮蹭筒壁造成金属碎屑污染，也能减少筒壁附近的物料滞留层，让靠近筒壁的物料也能参与到整体对流循环中。尾端的排气口设置有过滤滤芯，可在进料、混料过程中排出筒内多余空气，同时拦截随空气溢出的粉体物料，减少物料损耗与车间粉尘污染。
