LSA1高精度电动直线驱动执行机构

　　在精密自动化作业与微距创意拍摄领域，小行程高精度的直线位移执行部件一直是细分场景里的刚需，这款LSA1线性电动执行机构，正是瞄准这类对位移分辨率、运行平稳度有严苛要求的场景开发的直驱式位移部件。很多做自动化设备集成的工程师在搭建小负载精密位移工位时，经常会遇到常规丝杆滑台体积过大、反向间隙难消除、低速运行有爬行的问题，尤其是在微距堆叠摄影这类需要微米级步进位移的场景，普通滑台的步距误差很容易导致景深合成失败，而这款执行机构从结构设计之初就针对性规避了这类问题。

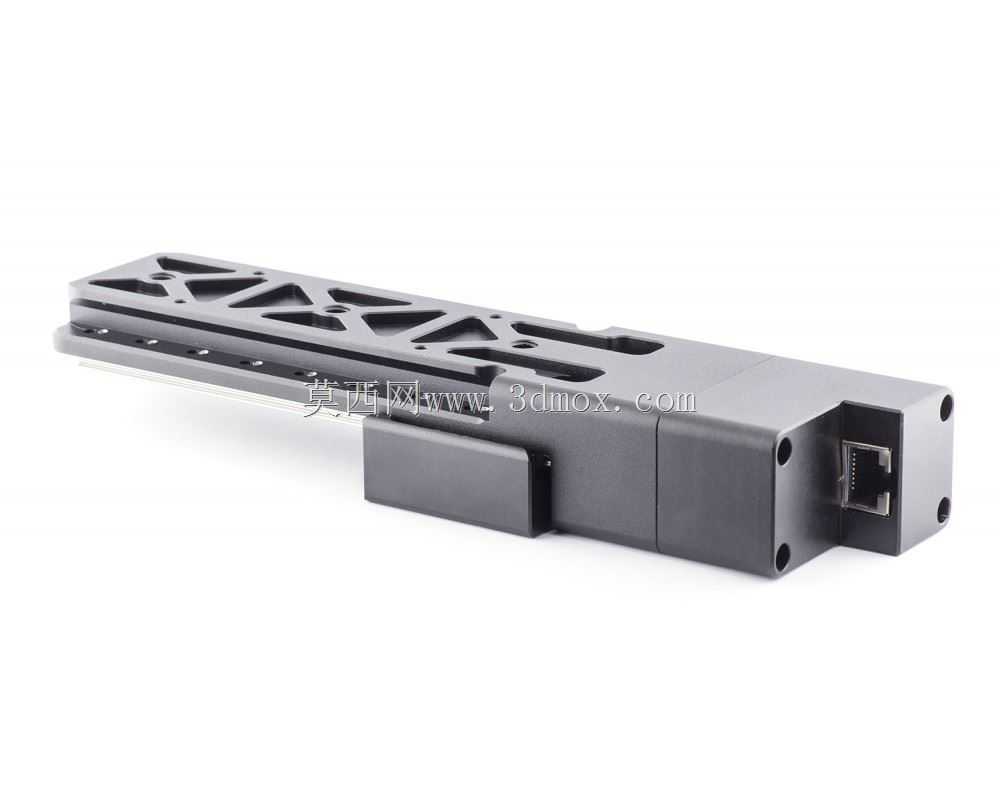

　　从实际应用场景来看，它除了适配自动自由度堆叠摄影的位移需求，还可以搭载在小型精密检测设备上作为样品进给轴，比如半导体晶圆的外观检测工位、微型光学元件的对焦调整工位、小尺寸零部件的尺寸分选工位，都能用到这类小体积高精度的直线驱动部件。它的驱动端集成了步进驱动单元，不需要额外搭配外置驱动器，通过标准RJ45接口就能和4通道SCE2-MOTION控制器直接通讯，接线环节非常简洁，设备集成时不需要额外做驱动电路的适配，能大幅缩短小型自动化设备的搭建周期。

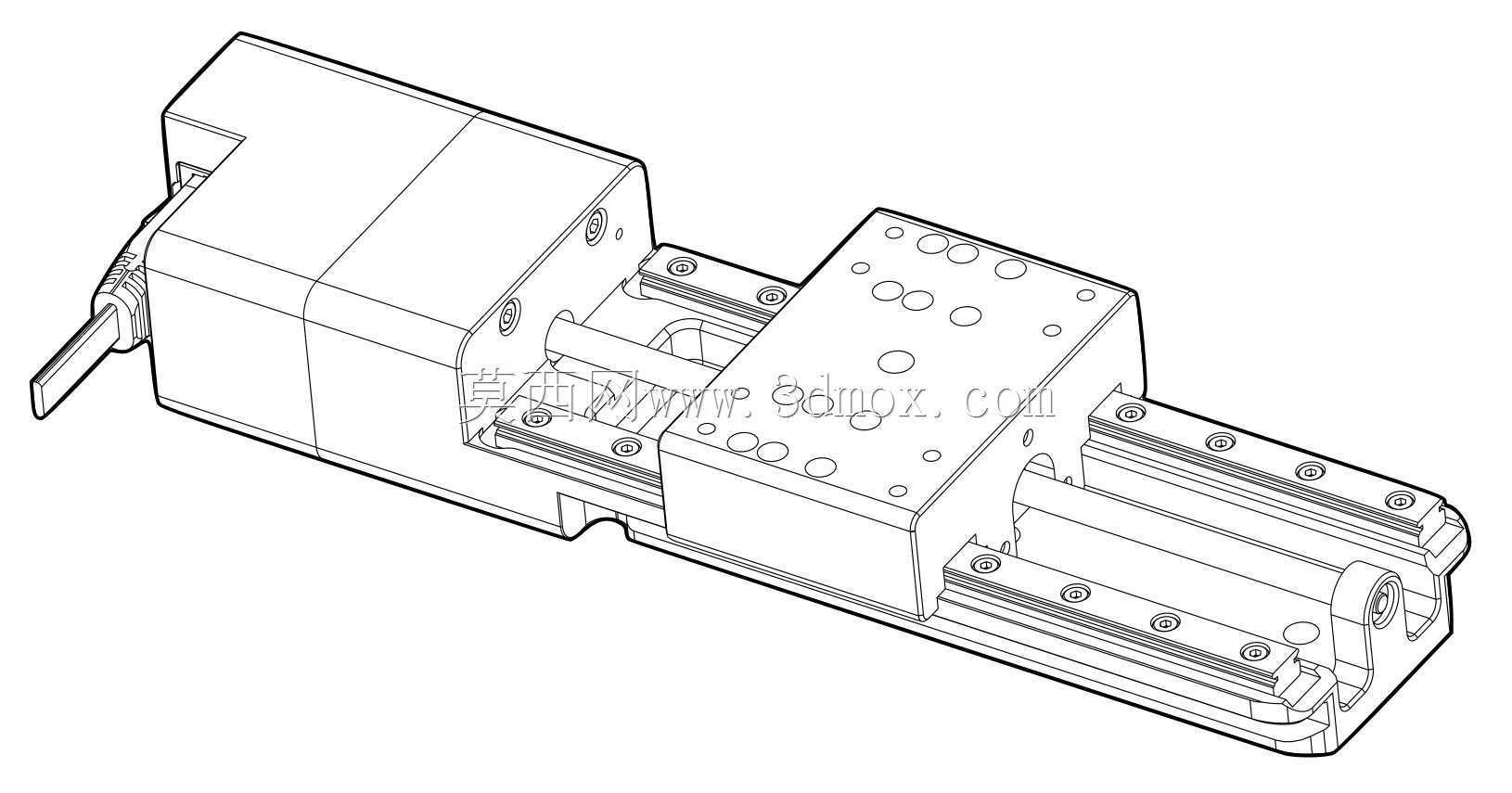

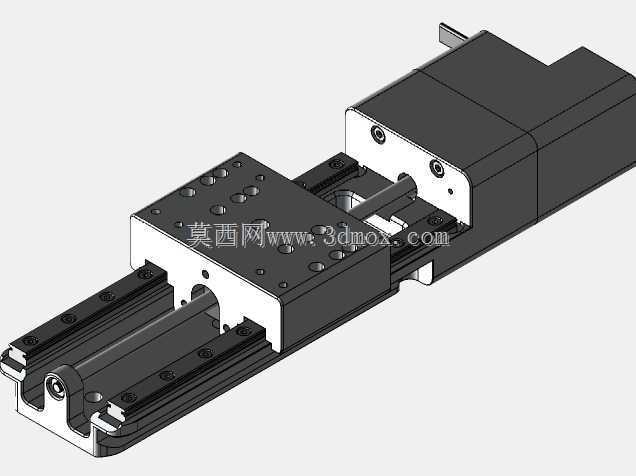

　　结构设计上，这款执行器采用了一体化的滑台与驱动主体拼接结构，滑动部分采用交叉滚柱导轨作为导向支撑，相比普通的直线滚珠导轨，交叉滚柱导轨的接触刚性更好，微动进给时的摩擦力波动更小，不会出现低速爬行的问题，滑台台面预留了标准的螺纹安装孔阵列，不管是搭载摄影云台、检测探头还是小型工装夹具，都能直接通过螺丝固定，不需要额外加工转接板。驱动部分和滑台部分采用同轴直连的布局，没有额外的传动联轴器，消除了联轴器带来的传动回程误差，步进电机的转子和丝杆直接耦合，步距精度可以控制在微米级别，完全能满足微距摄影时每一步几微米的位移进给需求。

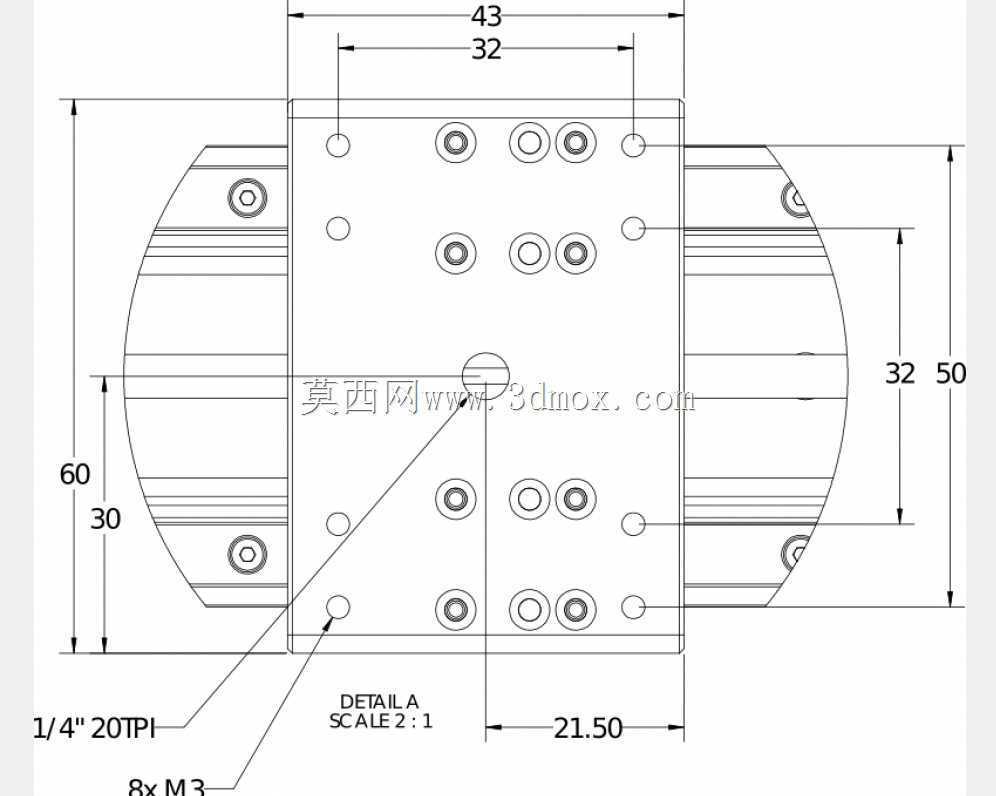

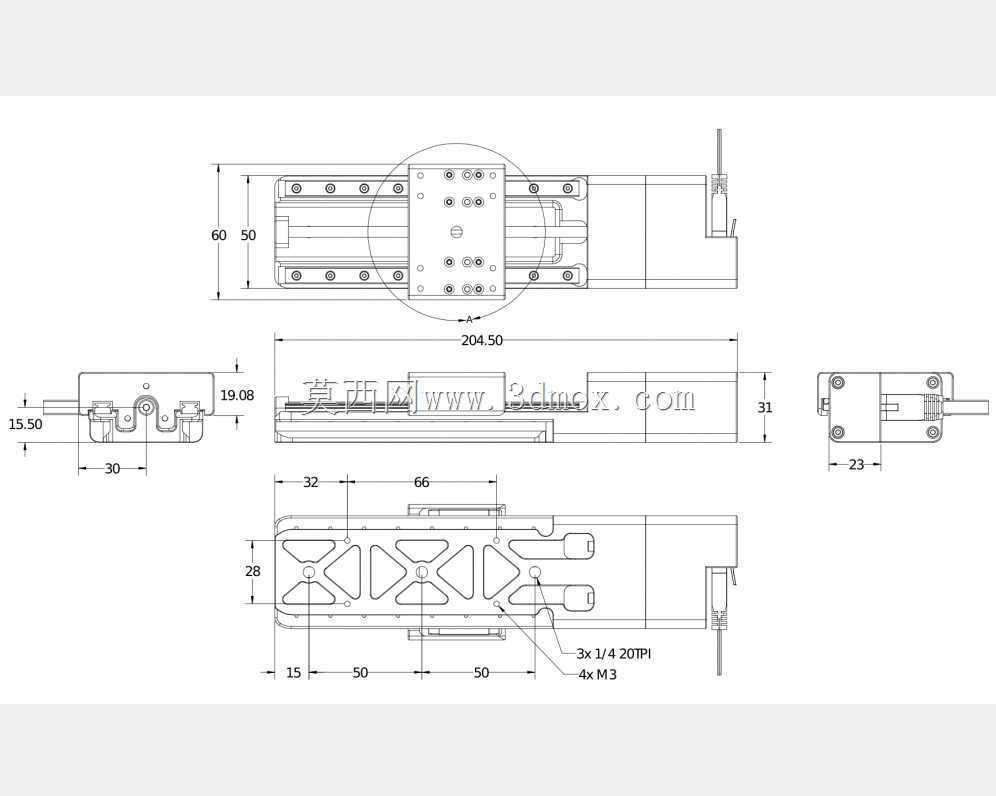

　　从安装边界来看，这款执行器的整体外形为长条形窄体结构，宽度尺寸控制得非常紧凑，在空间受限的小型设备内部安装时，不会占用过多的横向安装空间，底部预留了贯穿式的安装槽，可以从底部直接用螺丝固定在设备基板上，也可以通过侧面的安装孔做侧装固定，安装方式非常灵活。滑台的行程覆盖了微距堆叠和小型精密调整的常用范围，不会出现行程冗余导致的体积浪费，也不会因为行程不足无法满足使用需求。

　　实际使用过程中，它的运行噪音非常低，因为采用了精密研磨丝杆配合预压的导轨结构，高速运行时不会出现明显的振动和异响，在对环境噪音有要求的实验室检测场景下使用也不会产生干扰。滑台的负载能力针对小型精密场景做了优化，虽然不能承载大重量的工件，但搭载几百克的检测探头或者摄影云台完全足够，而且在额定负载下的位移重复精度可以保持稳定，不会因为负载变化出现明显的精度衰减。

　　很多做微距摄影的用户之前会选择手动位移台来做堆叠拍摄，手动调整不仅效率低，而且每一步的位移量很难保持均匀，很容易出现合成后的图像有断层，这款电动执行器可以通过控制器设置均匀的步进位移量，自动完成整个行程的拍摄触发，不需要人工手动干预，能大幅提升堆叠摄影的效率和成片质量。而在自动化设备应用场景中，它可以通过控制器编程实现不同的位移速度、位移距离设置，既可以做高速的点位移动，也可以做低速的匀速扫描进给，适配不同的工位作业需求。

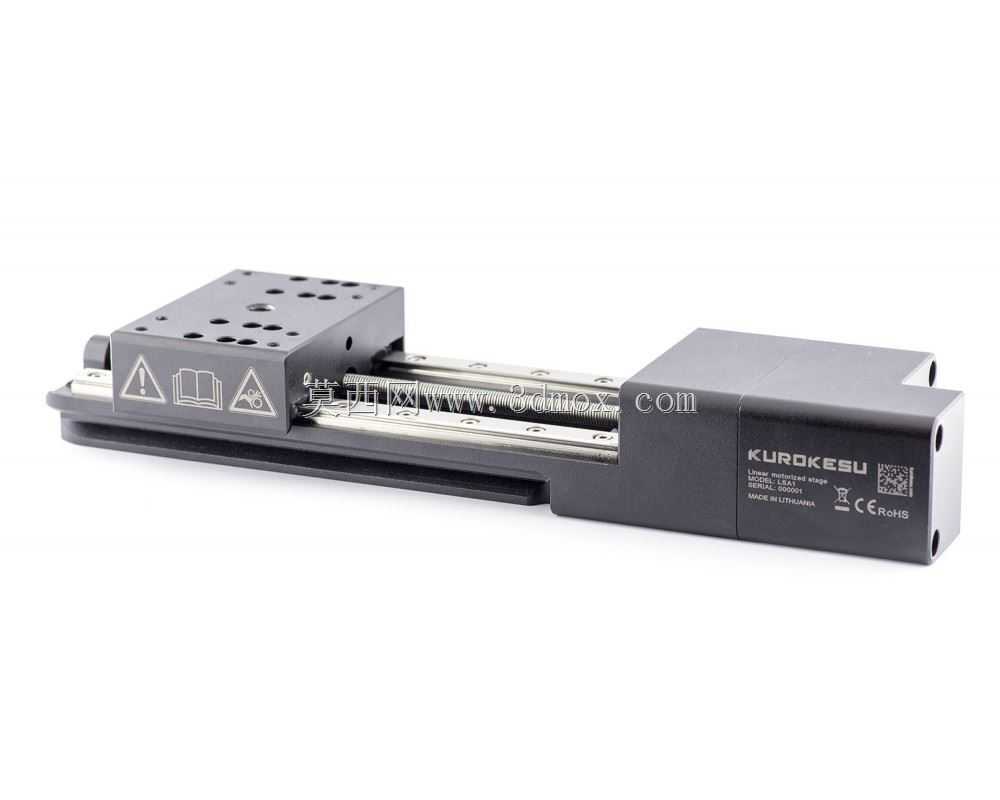

　　细节设计上，驱动端的外壳上标注了清晰的安全警示标识和接口定义，接线时不会出现接错的问题，外壳采用硬质铝合金做了阳极氧化处理，表面耐磨不易刮花，长期使用也不会出现锈蚀的问题，滑台的导轨部分做了防尘设计，能阻挡日常使用中的灰尘进入导轨接触面，延长部件的使用寿命，不需要频繁做润滑维护。整体结构没有多余的冗余设计，所有的结构件都围绕高精度、小体积、易集成的核心需求设计，不管是个人工作室做创意摄影搭建，还是工业场景做小型精密设备集成，都是非常合适的直线位移执行部件。
