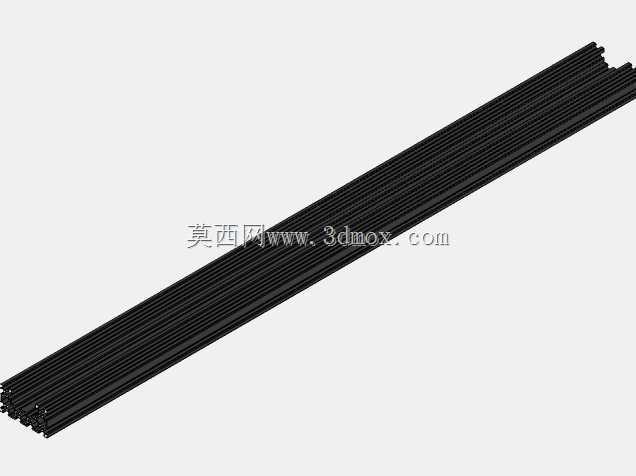

8040规格V型槽工业铝挤压C型梁结构

　　在自动化产线搭建、设备机架组装、检测仪器工装框架的实际项目里，铝挤压型材的选型直接决定了整套结构的装配效率、后期改造成本与整体刚性表现，这款80系列V型槽C型铝梁，就是针对中等负载的框架类场景开发的通用结构件。从实际落地的场景来看，这类型材常被用在桌面级小型设备的主体承重梁、输送线侧边的导向安装基梁、传感器安装支架的主龙骨、测试工位的防护框架立柱位置，相比同截面的方管焊接结构，它不需要做焊后打磨、喷漆防锈处理，所有安装点位都可以通过预置的槽口搭配T型螺栓实现无焊接装配，后期调整工位布局、增减功能附件的时候，只需要松开对应紧固件就能移位，不会像焊接结构那样需要切割返工，能大幅缩短非标设备的组装交付周期。

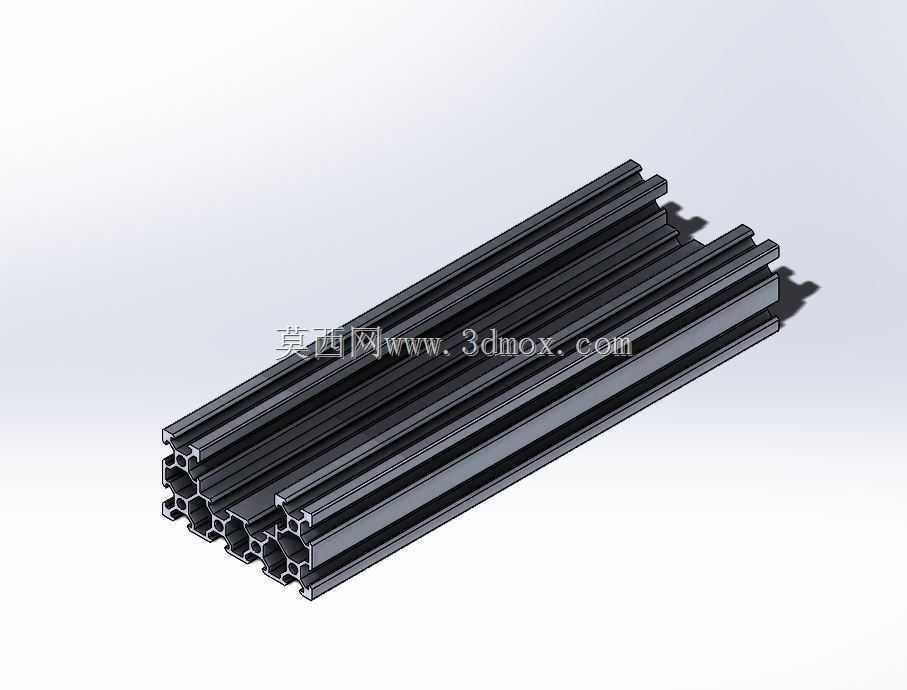

　　从结构设计的逻辑来看，这款型材采用C型带V型槽的截面构型，80毫米的宽度方向作为主要的承重受力面，40毫米的厚度方向兼顾了侧向抗扭性能，截面的壁厚分布做了针对性优化：受力集中的槽口根部、型材棱边位置做了局部加厚，非主要受力的内腔区域做了合理的挖空，在保证单位长度抗弯截面模量满足中等负载要求的前提下，尽可能降低了型材的线密度，减少整台设备的自重。侧面的V型槽结构不是单纯的装饰构型，它一方面可以作为V型滚轮的行走轨道，用来搭建短行程的直线移动机构，不需要额外加装线性导轨就能实现轻载部件的平稳滑移，比如小型检测头的往复移动、料盒的推拉导向都可以直接依托这个槽道实现；另一方面V型槽的锥面结构可以让T型螺母在安装的时候自动找正，不会像普通平槽那样出现螺母偏斜、螺栓拧入卡滞的问题，装配的时候能减少对位调整的时间。

　　实际选型的时候需要明确它的安装边界：型材的端面可以加工端螺纹孔，用来和脚杯、脚轮、连接板做端面固定，侧面的槽口可以兼容标准的80系列铝型材紧固件，包括T型螺栓、弹性螺母、角槽连接件、内置连接件等，不需要开模定制特殊的连接配件，市面上的通用配套件都能直接适配。在做框架受力校核的时候，要注意当它作为水平承重梁使用时，支撑跨距不要超过1.2米，跨距过大的话需要在中间加装支撑立柱，避免长期负载下出现型材下挠变形；如果是作为垂直立柱使用，单根立柱的轴向静负载建议控制在800公斤以内，搭配端面的金属连接板可以分散应力，避免型材端面局部受压出现变形。另外这款型材的V型槽表面在挤压成型后做了阳极氧化处理，表面硬度足够支撑滚轮的长期滚动摩擦，不会轻易出现磨损失屑的问题，用在洁净度要求较高的电子组装、检测设备场景里，也不会因为摩擦掉屑污染生产环境。

　　从装配工艺的角度来说，这款型材在切割下料的时候，要保证切割端面和型材长度方向的垂直度控制在0.1毫米以内，不然多根型材拼接框架的时候，会出现接缝不齐、角件安装错位的问题；如果需要在型材上加工安装沉孔、通孔，要注意钻孔位置避开内部的加强筋位置，不然会出现钻头打偏、加工深度不足的问题。在做框架拼接的时候，优先采用内置连接件搭配角件的组合连接方式，单纯依靠角件连接的话，在设备受到侧向冲击的时候容易出现连接松动，内置的销钉式连接件可以分担部分剪切力，提升整个框架的连接刚性。和普通的平槽铝型材相比，这款带V型槽的C型梁不需要额外加装导轨就能实现轻载直线运动，在做一些低成本的简易移动机构时，可以省去导轨采购、安装调平的工序，压缩项目的物料成本与装配工时，同时型材本身的C型结构内腔可以用来走气管、线缆，把设备的动力线、信号线藏在型材内腔里，避免线缆外露被剐蹭，也能让设备整体外观更整洁，减少外部走线需要的线槽配件。
