工业框架用40系列欧标铝型材结构

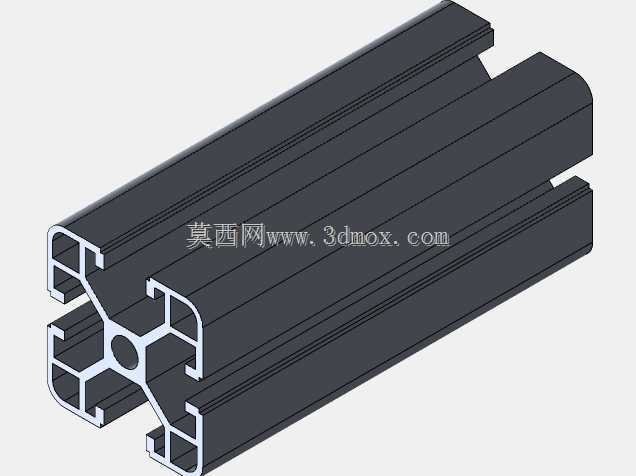

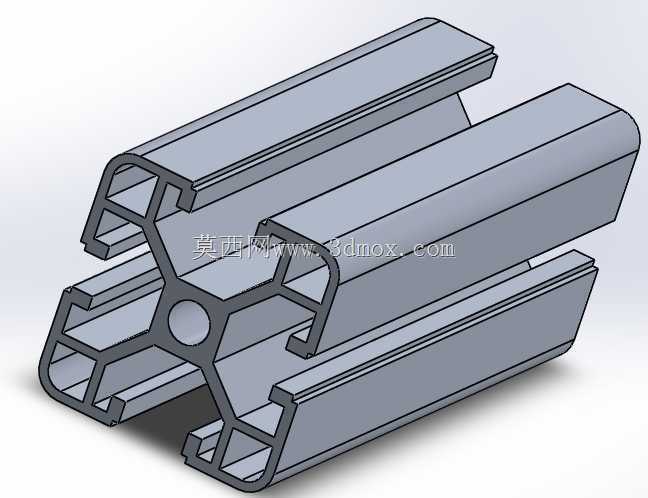

　　这款40系列铝型材是工业装配领域应用极广的基础结构件，日常在自动化设备机架、流水线工作台、检测设备防护框架、物料周转货架、小型设备外罩支撑结构中都能见到它的身影，作为模块化装配的核心基础构件，它不需要复杂的焊接加工，依靠配套的角件、螺栓、T型螺母就能快速完成整架拼装，后期改造、拆装调整的灵活度远高于传统焊接钢结构。从截面结构来看，这款型材采用多腔室中空设计，四个方向均预留标准T型槽道，槽道尺寸适配行业通用的M6、M8规格T型螺栓与滑块螺母，不需要在型材本体上额外打孔攻丝，装配时只需要将螺母预置入槽道滑到对应安装位置，就能完成各类连接件、面板、脚轮、调节脚座的固定，大幅降低现场装配的加工工作量。型材中心位置预留了圆形通孔，

　　既可以作为走线路径容纳设备的控制线缆、气路软管，也能穿入圆钢作为加强筋提升大跨度框架的整体刚性，避免长尺寸型材在重载下出现挠度变形。四个边角做了圆弧过渡处理，没有尖锐的直角棱边，既可以避免装配作业时划伤操作人员，也能适配常用的型材端盖、密封胶条直接卡装，不需要额外做边角修磨处理。从设计逻辑上，这款型材的壁厚、筋位分布经过了力学优化，在保证单位米重处于合理区间的前提下，截面的抗弯、抗扭性能可以满足多数中小型设备的机架承载需求，常规1米跨度的支撑场景下，搭配对应规格的角件连接，静态承载能力可以覆盖多数轻型自动化设备、工作台的承重要求，不会出现明显的结构形变。槽道的内部尺寸做了公差控制，配套的T型螺母滑入后不会出现松旷晃动，

　　锁紧后连接强度足够支撑设备运行时的振动载荷，不会因为长期运行出现连接松动的问题。在实际选型应用中，这款40规格的型材属于通用性极强的中间规格，既可以作为小型设备的主支撑立柱，也可以作为大型框架的横向连接杆、辅助加强筋使用，安装边界上，型材截面的外轮廓尺寸为40mm×40mm，拼装成框架时，相邻两根型材通过角件连接的最小预留空间不需要额外预留加工余量，按照型材实际外尺寸排布即可完成整架的尺寸规划，槽道的开口尺寸适配常用的板材嵌装需求，亚克力板、铝塑板、钣金防护板都可以直接卡入槽道，配合密封胶条就能完成防护面板的固定，不需要额外加装压条。在三维建模过程中，这款型材的模型严格按照实际截面尺寸绘制，所有槽道、腔室、

　　中心孔的尺寸都和实际量产型材保持一致，设计人员在做框架整体设计时，可以直接调用模型完成整架的虚拟装配，提前验证各部件的安装位置是否存在干涉，核算型材的下料长度、连接配件的用量，避免实际装配时出现尺寸错配、配件漏算的问题。和同规格的其他截面型材相比，这款多筋位的结构刚性更好，在同等承载要求下可以减少加强筋的布置数量，降低整体框架的材料成本，同时中空的结构也能有效降低整体机架的自重，方便设备的整体移位与运输。针对不同的应用场景，这款型材可以搭配不同的表面处理工艺，常规工业场景下采用阳极氧化处理，表面耐磨不易锈蚀，在洁净车间、食品加工设备场景下，也可以做喷砂氧化或者电泳处理，表面不易积灰，方便日常清洁维护。在装配连接时，除了常用的角件连接，还可以采用内置连接件、弹性螺母等多种连接方式，满足不同外观要求、不同强度要求的装配场景，比如对外观平整度要求高的设备外罩，可以采用隐藏式的内置连接，外表面看不到突出的连接角件，整体外观更加简洁规整。
