42mm机座两相混合式步进电机结构模型

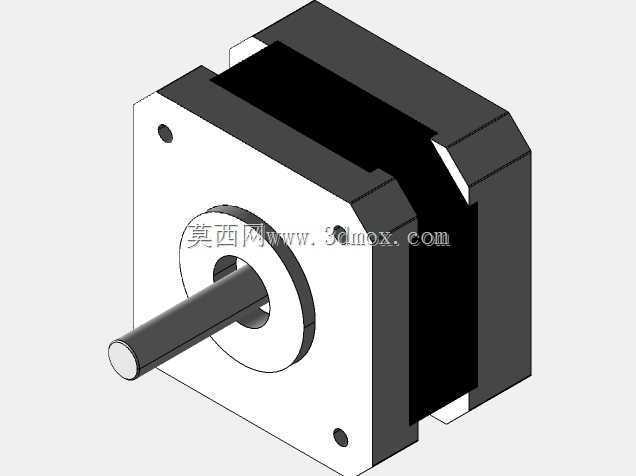

　　做小型自动化设备结构选型的工程师，对Nema17规格的步进电机不会陌生，这款42机座的两相混合式步进电机，是桌面级数控设备、小型输送机构、检测工位进给单元里出镜率极高的执行元件。从结构建模的还原度来看，这个模型完整复现了电机的实际安装边界与外形特征，机座采用标准42mm见方的截面设计，四个安装孔位的中心距严格遵循行业通用的31mm标准，安装孔的孔径适配M3规格的紧固螺丝，不管是直接锁付在设备铝型材安装面上，还是搭配减震垫、安装支架使用，都能直接匹配常规的安装尺寸，不需要额外做孔位适配。输出轴的直径为5mm，轴端做了平面铣边处理，配套的联轴器、同步带轮可以直接通过顶丝锁付在铣边位置，避免传动过程中出现轴孔打滑的问题，

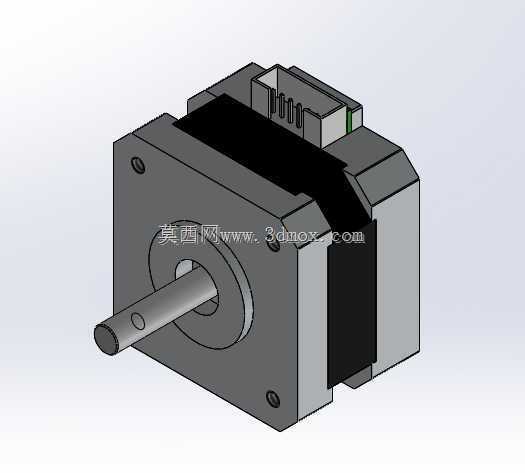

　　轴伸长度也符合常规选型的尺寸范围，不会出现轴长过短无法装配套件、或是过长干涉周边结构的问题。电机尾部的出线端采用了标准的接插件结构，模型里还原了接插件的针脚排布与外壳轮廓，做布线设计的时候可以直接参考这个结构预留走线空间，避免接插件和设备外壳、周边传动件产生干涉。从功能特性来说，这类步进电机的定位精度可以满足多数开环控制场景的需求，低速运行时的扭矩输出足够带动小型滑台、送料机构、3D打印机的运动轴，不需要额外加装减速机构就能直接驱动负载，简化设备的整体传动链。做结构设计的时候，很多新手容易忽略电机本体的厚度尺寸，这个模型完整还原了17HS2408对应的机身厚度，在做安装腔设计的时候，可以直接参考模型的外轮廓预留足够的装配空间，

　　同时要注意电机本体的散热间隙，尤其是多轴并排安装的场景，要预留至少2mm的间隙避免电机运行时的温升互相影响。另外模型里也还原了电机前后端盖的止口结构，做定位安装的时候可以利用端盖的止口和安装板的定位孔配合，保证电机输出轴和传动部件的同轴度，减少运行时的径向跳动，延长联轴器和轴承的使用寿命。在实际应用场景里，这类小规格步进电机常被用在桌面型CNC雕刻机的XYZ轴驱动、小型包装设备的送膜机构、实验室自动化检测设备的样品工位切换、3D打印机的运动轴传动，还有一些小型非标设备的点位进给单元，因为其控制逻辑简单，搭配对应的步进驱动器就能实现精准的角度控制，不需要复杂的反馈回路，设备整体的成本控制也更有优势。

　　建模的时候这类标准件不需要从零开始绘制，直接调用准确的三维模型可以大幅缩短设计周期，同时能在装配阶段提前排查干涉问题，比如电机接插件和设备侧板的间隙、输出轴和同步轮的配合长度、安装螺丝的锁付空间是否足够，这些细节如果在设计阶段没有核对准确，到加工装配的时候就会出现装不上、干涉的问题，需要返工修改结构件，浪费加工成本和装配时间。这个模型的细节处理也覆盖了实际装配需要关注的所有特征，包括机座表面的安装沉孔深度、端盖的固定螺丝位置、出线端的接插件朝向，都和实物的实际状态一致，不管是用来做设备的装配干涉检查，还是做设备的方案演示、运动仿真，都能直接使用，不需要再额外调整尺寸。另外要注意的是，这类步进电机的安装面平面度有一定要求，设计安装板的时候要保证安装面的平面度公差在0.1mm以内，避免电机锁付之后机座产生形变，导致内部定子转子的同轴度偏差，出现运行噪音大、扭矩下降、甚至卡滞的问题，在装配仿真的时候也可以借助这个模型模拟锁付后的状态，提前验证安装结构的合理性。
