无人机用外转子无刷电机三维结构设计

　　这款外转子结构的无刷动力单元，是小型多旋翼、固定翼无人机动力系统里的核心执行部件，日常选型和建模时，首先要明确它的安装边界与适配场景——这类结构的电机和传统内转子无刷电机不同，转子外壳直接随输出轴同步旋转，桨叶可以直接固定在转子端盖的安装位上，省去了额外的传动连接结构，能大幅降低动力传输过程中的损耗，这也是它在低空小型无人机领域被广泛应用的核心原因。

　　从实际使用场景来看，这类电机主要适配起飞重量在几百克到数公斤级的小型无人机，不管是航拍类消费级无人机，还是做航测、巡检作业的小型工业无人机，都会选用同结构的动力单元，它的输出扭矩特性刚好匹配螺旋桨的负载需求，不需要额外搭配减速齿轮组，整体动力总成的重量能控制得很低，对于对载重极其敏感的无人机来说，每减少一克无效重量，都能换来更久的续航时间或者更大的任务载荷空间。

　　做结构设计的时候，首先要考虑的是安装配合的尺寸边界：底部的定子基座是整个电机的固定端，通常会预留标准的孔位安装距，用来和无人机的机臂末端固定，这个安装面的平面度要求很高，如果安装面存在翘曲，电机高速旋转时会产生额外的振动，不仅会影响飞行稳定性，还会加速轴承的磨损，缩短整机的使用寿命。输出轴的直径要和配套的桨夹尺寸严格匹配，轴伸长度也要控制在合理范围，既要保证桨叶安装后不会和转子端盖产生摩擦，也要避免轴伸过长带来的动平衡问题。

　　从功能特性上来说，外转子无刷电机的散热条件要优于同功率等级的内转子电机，旋转的金属外壳本身就相当于一个离心式风扇，飞行过程中产生的气流可以直接带走绕组和磁钢产生的热量，持续大油门输出时不容易出现过热退磁的问题。建模的时候要注意，定子绕组部分和转子磁钢之间的气隙是设计核心，气隙太小的话，加工和装配的公差容易导致转子和定子发生扫膛，直接造成电机报废；气隙太大的话，磁路的漏磁会增加，电机的效率会明显下降，续航表现会大打折扣。

　　实际建模过程中，还要考虑零部件的工艺可行性：转子外壳采用拉伸成型的金属壳体，上端盖和壳体的配合要做定位止口，保证装配后转子的同轴度，输出轴和上端盖之间采用过盈配合加粘接的方式固定，避免高速旋转时轴和端盖出现相对滑动。底部的基座采用轻量化的金属材质，既要保证足够的结构强度，承受电机运转时的拉力和扭矩，也要尽可能降低自身重量，基座内部预留轴承安装位，上下两个轴承的跨距要设计合理，跨距太小的话轴的径向支撑刚度不足，高速旋转时容易出现轴跳，跨距太大则会增加不必要的重量和摩擦阻力。

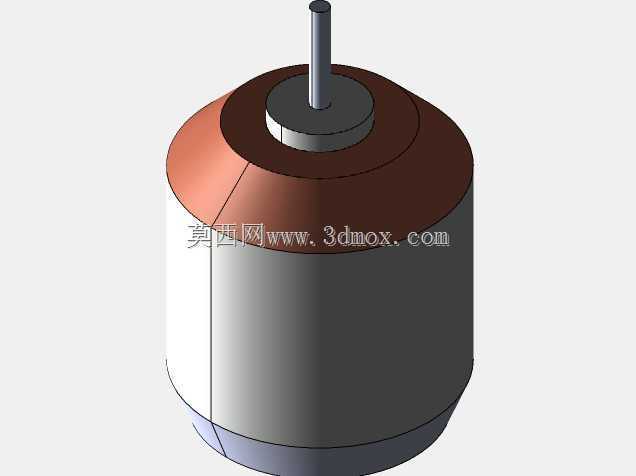

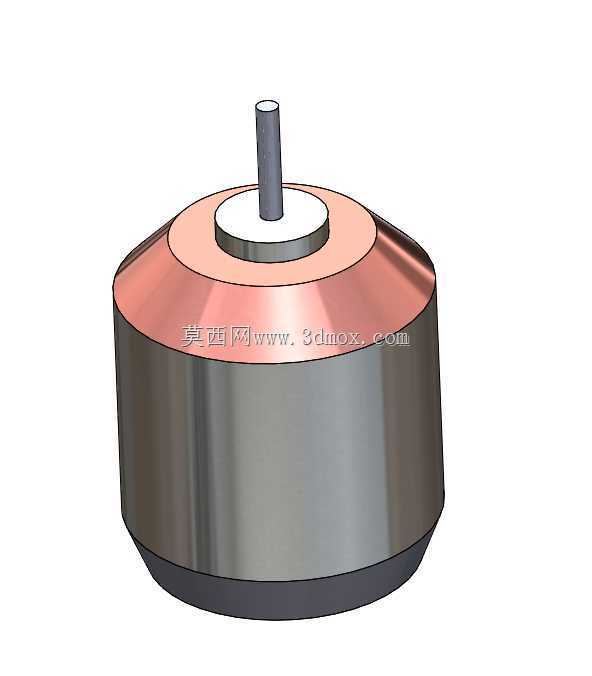

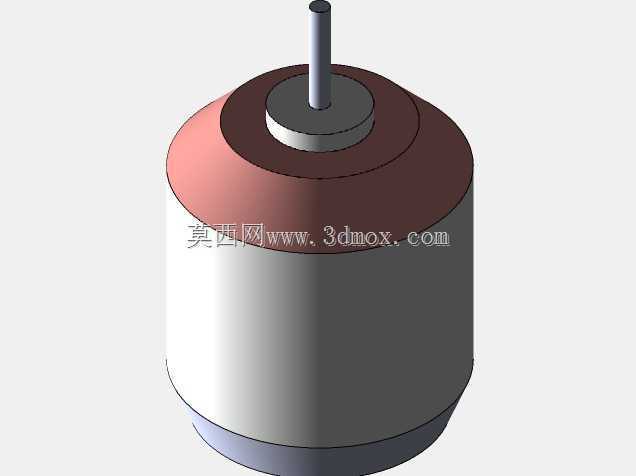

　　这类电机的外形采用近似圆柱形的切边设计，不是完全的正圆柱结构，切边的位置一方面可以减少整机的迎风阻力，另一方面也能在安装的时候起到防转定位的作用，避免电机在机臂上发生转动。顶部的轴伸端做了倒角处理，方便安装桨夹的时候快速对位，不会刮伤桨夹的内孔。整个转子的外表面做了氧化处理，既可以提升金属表面的硬度，防止飞行中遇到砂石磕碰造成外壳凹陷，也能提升表面的散热效率，同时还能起到绝缘防锈的作用，适应户外复杂的飞行环境。

　　在做整机装配校核的时候，要重点检查电机和电调的接线位置预留空间，基座侧面要留出足够的走线槽，避免电源线和旋转的转子外壳发生摩擦，长时间磨损造成线路短路。还要核算电机的重量分布，整个转子部分的质量要尽可能均匀分布，不然动平衡不合格的话，电机在每分钟上万转的转速下会产生剧烈振动，不仅会导致拍摄画面出现果冻效应，还会让飞控的陀螺仪采样受到干扰，严重时甚至会导致飞行失控。

　　从选型适配的角度来说，这类电机的KV值通常和搭配的螺旋桨尺寸成反比，高KV值的电机适配小尺寸高速桨，低KV值的电机适配大尺寸低速桨，建模的时候不需要做绕组的详细内部结构，只要把外部的安装尺寸、配合边界、外形轮廓做准确，就可以满足无人机组装时的干涉检查、重心核算、结构装配的需求，对于做无人机整体结构设计的工程师来说，准确的电机三维模型是完成整机布局设计的基础，能有效减少后续打样验证时出现的装配干涉问题，缩短整机的研发迭代周期。
