异形弯曲螺旋弹性缓冲弹簧结构

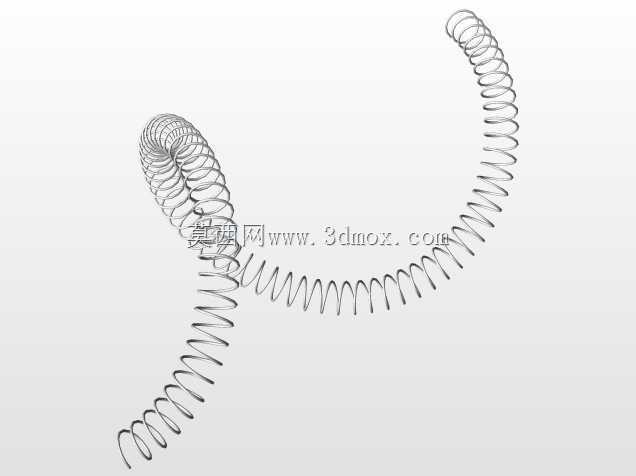

　　这款异形弯曲螺旋弹性件，打破了常规圆柱螺旋弹簧的直线型轴线设计，采用连续变曲率的弧形轴线构型，在需要非直线方向提供弹性复位、缓冲吸能的工况中有着不可替代的适配性。常规直线弹簧仅能沿自身轴线方向提供弹力，在狭小安装空间、需要沿弧形轨迹实现力反馈的场景中，往往需要额外设计导向结构来改变力的传递方向，不仅增加了装配零件数量，还会因为导向副的摩擦损耗降低弹性系统的响应灵敏度，长期使用下导向面的磨损还会带来弹力输出偏差、卡滞等故障。这款异形弹簧的轴线曲率完全匹配安装路径的走向，簧丝沿弧形轴线连续缠绕，每一圈簧圈的螺距根据受力分布做了差异化设计，在受力集中的弯曲拐点位置适当减小螺距，提升局部刚度避免压并失效，

　　在受力平缓的弧段保持均匀螺距保证弹性行程充足。从实际应用场景来看，这类异形弹性弹簧常被用在弧形轨迹的复位机构中，比如仪器仪表的弧形指针复位组件、特殊工装夹具的弧形压合缓冲结构、小型机电设备的非直线开合复位结构，部分需要沿弯曲轨道实现缓冲的限位结构也会采用这类定制化的异形弹簧。在设计这类弹簧时，首先要确认安装边界的空间约束，先根据安装路径拟合出弹簧的中心轴线，轴线的曲率半径不能过小，否则缠绕在拐点位置的簧丝会因为弯曲应力过大，在反复压缩回弹过程中出现疲劳断裂，通常拐点处的轴线曲率半径要大于簧丝直径的8倍以上，才能保证簧丝的弯曲应力在材料许用应力范围内。簧丝直径的选取要结合所需的弹力大小、疲劳寿命要求来确定，

　　碳素弹簧钢丝适合常规工况下的静载荷或低频次动载荷场景，不锈钢簧丝则适合有防腐要求的仪器仪表使用场景。簧圈的外径要匹配安装槽的宽度，预留0.5-1mm的径向间隙，避免弹簧在压缩回弹过程中与安装槽侧壁发生摩擦剐蹭，磨损簧丝表面影响使用寿命。这款弹簧的两端没有设计常规的并圈磨平结构，而是根据两端的安装固定位做了适配的端部构型，一端可以直接卡入预设的定位卡槽中，另一端与受力部件的接触面贴合，不需要额外的固定连接件就能实现稳定安装，减少了装配工序。在受力特性上，这款弹簧的弹力并非沿单一方向输出，而是沿弧形轴线的切线方向连续分布，能够在弧形运动的全行程内提供均匀的弹性阻力，不会像直线弹簧搭配弧形导向结构那样，在行程两端出现力值突变的情况。

　　在实际选型使用时，要注意弹簧的压缩行程不能超过极限压缩量的70%，避免簧圈出现压并现象导致塑性变形，失去弹性性能。同时要根据工作环境的温度选择适配的簧丝材料，高温环境下要选用合金弹簧钢材质，避免高温下材料弹性模量下降导致弹力衰减。这类异形弹簧的建模过程需要先通过样条曲线拟合出符合安装路径的中心轴线，再沿轴线扫描生成簧丝主体，扫描过程中要保证簧丝截面始终垂直于中心轴线的切线方向，避免出现簧圈扭曲、螺距不均的问题，建模完成后还要通过有限元分析模拟反复压缩工况下的应力分布，对应力集中的簧圈位置调整螺距或曲率半径，优化整体受力分布，提升疲劳使用寿命。
