十二扁平件拼接式球体结构设计

　　在非标工装的定位基准件、教学演示几何教具、小型装饰性承压壳体的开发场景中，这类由多件扁平坯料拼接成型的球体结构，相比整球车削加工的方案，能大幅降低小批量生产的材料损耗与加工成本。整球加工需要夹持棒料反复调头车削，材料去除率通常超过60%，且球面度的保证高度依赖操作人员的车床操作经验，而采用扁平件拼接的方案，每一片坯料都可以通过激光切割或者数控冲床直接下料，不需要复杂的曲面铣削工序，普通的钣金车间就能完成坯料制备，后续只需要通过专用的拼焊工装定位，就能完成球体的组装，生产周期能缩短70%以上。

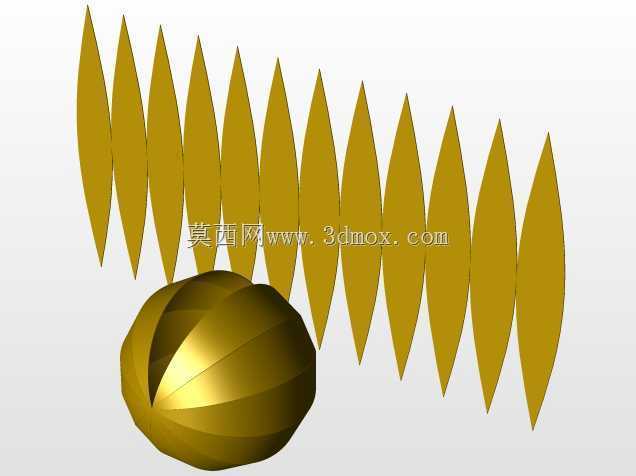

　　从功能特性来看，这种12片扁平件拼接的球体，每一片的轮廓都是对称的柳叶形曲面，相邻片料的拼接边完全贴合，组装完成后整体球面的轮廓度可以控制在0.2mm以内，完全能满足作为传感器配重块、流体管道缓冲球、几何教学模型的使用精度要求。如果是用于低压流体系统的缓冲结构，还可以在片料拼接处采用氩弧焊连续密封焊，焊后对焊缝进行打磨抛光，整体球体可以承受0.3MPa以内的流体压力，不会出现渗漏问题；如果是作为教具或者装饰构件，只需要在拼接处采用卡扣连接或者点焊固定，不需要满焊，组装效率更高，后期也可以拆解重复利用。

　　设计这类拼接球体的时候，核心的难点在于单片扁平件的曲面轮廓推导，不能直接采用正多边形平面拼接的思路，因为平面拼接最终形成的是多面体，无法得到顺滑的球面。实际建模过程中，需要先确定目标球体的公称直径，以球心为原点建立三维坐标系，将球面沿周向等分为12个均匀的分瓣区域，每个分瓣区域的边界就是相邻两片料的拼接缝，再将每个分瓣的曲面沿母线方向展开为平面轮廓，下料的时候就按照这个展开轮廓切割平板坯料，之后通过压型模具将平板坯料压制成对应曲率的弧面片料，压型过程中要控制每一片的回弹量，通常对于1mm厚的冷轧钢板，压型模具的曲率要比理论球面曲率大3%左右，抵消材料回弹带来的曲率偏差。

　　关于安装边界的尺寸控制，首先要根据使用场景确定球体的整体外径，如果是作为管道内的缓冲球，外径要比管道内径小1-2mm，保证球体在管道内可以自由活动不会卡滞，这时候单片扁平件的厚度要根据管道内的工作压力选择，通常0.8-1.5mm的壁厚就可以满足常规低压管道的使用需求；如果是作为设备的配重基准球，外径可以根据安装空间调整，壁厚可以增加到3-5mm，拼接完成后可以在球体内部灌注铅砂或者混凝土调整整体重量，满足配重的重量要求。拼接的时候要注意，所有片料的拼接缝要均匀分布在球面上，不能出现某一处接缝集中的情况，否则焊接或者组装后会出现应力集中，长期受力的情况下容易在接缝处出现变形开裂。

　　另外在实际应用中，这种拼接结构的球体还可以根据需求在某一片料上预留安装接口，比如加工螺纹孔或者安装法兰，不需要在整球上二次装夹加工，只需要在对应位置的片料下料的时候就预留出接口的加工余量，压型完成后提前加工好接口结构，再和其他片料拼接组装，能大幅降低后续二次加工的难度。相比传统的整球加工或者半球焊接结构，这种12片扁平件拼接的方案，不需要大型的锻压设备制备半球坯料，对于小直径的球体，甚至可以通过手工敲打配合简易模具完成片料成型，非常适合小型加工厂或者教学实训场景的制作，同时因为所有片料的轮廓完全一致，生产的时候只需要一套下料模具和一套压型模具，模具成本相比半球成型模具降低80%以上，批量生产的时候经济性优势非常明显。在组装定位的时候，可以设计一个简易的焊接工装，工装内部是和目标球体外径一致的凹球面，将所有片料依次摆放在工装内定位后再进行点焊固定，不需要反复调整每一片的位置，就能保证组装后的球体圆度符合要求，避免出现拼接错位导致的球面凹凸不平的问题。
