30升欧式金属储料桶三维结构设计

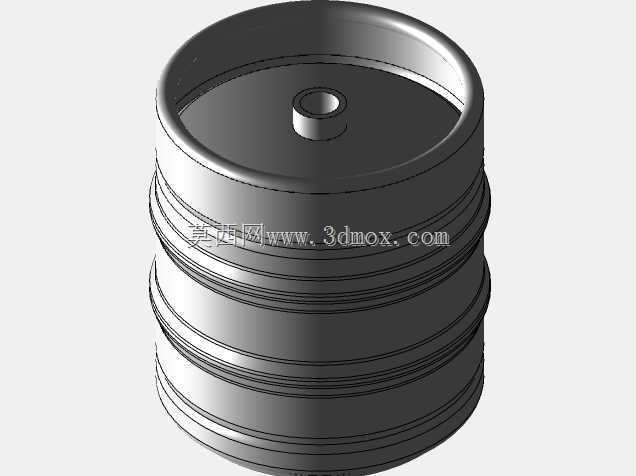

　　在工业流体储运、散料周转的作业场景里，这类30升容量的欧式金属桶是车间、仓储环节高频使用的储运单元，不同于民用塑料储桶，金属材质的桶体可以适配更多有防静电、耐磕碰、防穿刺需求的工况，比如车间切削液暂存、工业润滑油分装、固体颗粒辅料周转，甚至部分有防爆要求的作业区，金属桶的导电特性能避免静电堆积带来的安全隐患。从结构设计来看，这个桶的整体采用等距环筋加强结构，桶身分布的多道环形凸起不是装饰性结构，而是在不额外增加桶壁板材厚度的前提下，大幅提升桶体径向的抗形变能力——满料状态下桶内物料会对桶壁产生持续的静压力，堆码时上层桶的载荷也会作用在桶身，环筋结构可以把这些外力均匀分散到整个桶壁，避免局部应力集中导致的桶身鼓胀、凹陷变形，

　　实际测试里，带环筋的同壁厚金属桶，抗侧压能力比光面桶提升60%以上，堆码层数可以多叠2-3层，能有效节省仓储空间。桶顶的结构做了一体化的收口设计，中心位置预留的注料口是标准的快接接口尺寸，这个接口的外径、密封槽位置都和行业通用的快装接头匹配，不需要额外做转接件就能对接出料枪、输送泵的管路，注料口的凸起高度做了严格控制，既保证和桶盖配合时的密封压缩量足够，又不会因为凸起过高导致堆码时顶到上层桶的底部，影响堆码稳定性。桶身的上下边缘做了卷边处理，卷边内部填充了密封胶条的安装位，卷边结构一方面可以消除板材裁切后的锐边，避免作业人员搬运时被割伤，另一方面卷边形成的双层结构是桶体轴向受力的主要承载部位，搬运时提吊、

　　叉车托举的作用力都会通过卷边传递到整个桶体，不会出现桶口、桶底变形脱落的问题。从安装和使用边界来看，这个桶的外径尺寸适配标准的欧式托盘卡位，单托盘可以整齐排布12个同规格桶，不需要额外做卡位固定，桶身的高度也符合人工搬运的 ergonomic 要求，满料总重控制在成年男性可以短距离搬运的重量区间，不需要额外借助吊装设备就能完成工位间的周转。设计过程中，桶壁的板材厚度经过了多轮仿真验证，过薄会导致桶身刚度不足，搬运时容易变形漏料，过厚则会增加桶体自重，提升材料成本和搬运负担，最终选定的壁厚在满足1.2倍额定容量静压测试、1米高度自由跌落无破损的前提下，把自重控制在了合理范围。桶身的环筋间距也做了优化，间距过大则加强效果不足，

　　间距过小则会增加冲压成型的难度，还会导致桶内壁不平整，残留物料难以清理，最终的间距参数既保证了结构强度，又让桶内壁的残留量控制在极低水平，适合需要频繁更换存储物料的场景，清理时只需要简单冲洗就能避免不同物料交叉污染。另外，桶体的底部做了微凹的定位结构，和桶顶的凸起轮廓匹配，堆码时上层桶的底部可以刚好卡入下层桶的桶顶定位槽，即使托盘在转运过程中有轻微晃动，桶体也不会出现滑移、倾倒的问题，这个定位结构的间隙做了0.8mm的预留，既保证卡合定位的效果，又不会因为加工公差导致堆码时卡滞，取放顺畅。在密封性能的设计上，桶盖和注料口的配合采用锥面密封加端面密封圈的双重结构，锥面配合可以在桶盖旋紧时自动对中，端面的密封圈被压缩后可以完全填充配合间隙，即使桶在倾倒、短途运输过程中，也不会出现物料渗漏的问题，适合存储有挥发性、易洒落的液态或粉状物料。
