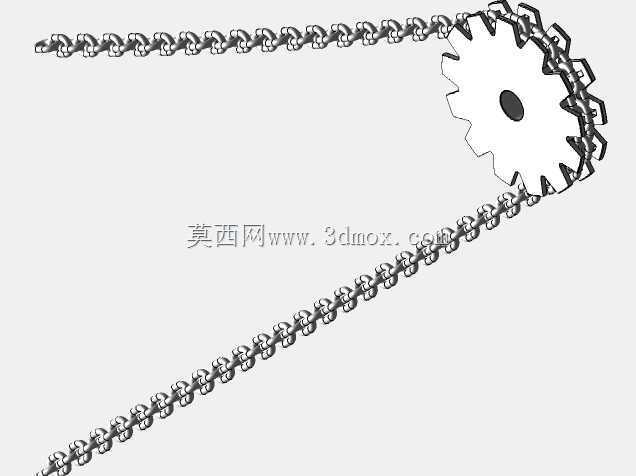

工业传动用啮合式链轮配套滚子链条结构

　　这套链轮与链条组合的传动结构，是机械传动系统里应用覆盖面极广的挠性传动组件，和齿轮传动、带传动相比，它能在中心距较大的轴系间传递动力，不会出现带传动的弹性打滑问题，平均传动比精度更高，同时对安装空间的适配性更强，不需要像齿轮传动那样严格控制两轴的同轴度、中心距公差，在重载、低速、有粉尘油污的工况下可靠性表现更突出。从实际应用场景来看，这类传动结构几乎覆盖了所有需要远距离传递扭矩的工业设备：输送线的驱动端、农机的动力传递单元、摩托车的后驱系统、机床的进给传动分支、自动化仓储的提升机构、矿山设备的物料输送组件里，都能找到同结构的链轮链条副，甚至部分轻工设备的动力传输段，也会选用小规格的同类型结构来降低整体制造成本。

　　从功能特性上看，这套结构的链轮采用渐开线齿形修形设计，齿槽的圆弧过渡完全匹配配套链条的滚子外径，啮合过程中滚子能在齿槽内完成顺畅的滚动接触，不会出现卡滞、硬摩擦的问题，能有效降低啮合过程中的冲击载荷，延长整套传动副的使用寿命。链条采用标准滚子链结构，由内链板、外链板、销轴、套筒、滚子五个核心零件装配而成，相邻链节的铰接间隙经过合理控制，既能保证链条绕入链轮时的弯折灵活性，又能避免间隙过大导致的传动抖动、跳齿问题。和普通传动结构不同，链轮链条传动的过载能力更强，当瞬时载荷超过额定值时，链条的铰接结构能通过微小的相对位移缓冲部分冲击，不会像刚性齿轮传动那样直接出现断齿、轴系扭损的问题，适合工况载荷波动较大的使用场景。

　　设计思路上，这套结构优先考虑了安装适配性与维护便捷性：链轮的轮毂部分预留了标准键槽与轴孔安装位，能直接和常用的圆柱输出轴配合，通过平键传递扭矩，端面预留的螺纹孔可配合轴端挡圈完成轴向固定，不需要额外设计复杂的锁紧结构。链条的链节数可根据实际安装中心距灵活调整，通过标准链扣就能完成链条的接驳与拆卸，日常维护时不需要拆解两端的安装轴系，就能完成链条的张紧调整、磨损更换作业。齿形设计阶段特意做了齿顶修缘处理，当链条因为长期使用出现轻微伸长时，修缘后的齿顶依然能引导滚子顺利进入齿槽，减少跳齿、脱链的概率，降低日常运维的调整频率。

　　从安装边界与尺寸适配角度看，这套链轮的分度圆直径、齿根圆直径、齿宽都和配套链条的节距、内节内宽参数完全匹配，安装时两轴的平行度公差控制在千分之二以内就能保证平稳啮合，不需要过高的安装精度要求。链条的最小弯折半径和链轮的齿数直接相关，这套结构选用的链轮齿数经过合理匹配，既避免了齿数过少导致的传动动载荷过大问题，也不会因为齿数过多导致链条轻微伸长后就容易出现脱链问题。轴向安装尺寸上，链轮的轮毂宽度、链板的总厚度都控制在常规传动组件的安装空间范围内，两侧预留的安全间隙能避免链条运行过程中剐蹭周边的机架、护罩结构，不需要额外做大安装腔体来避让运动部件。

　　实际选型使用时，这套结构能适配水平、垂直、倾斜等多种安装角度，只需要在松边配置合适的张紧结构，就能保证不同安装姿态下的传动稳定性。和同功率的齿轮传动相比，这套链轮链条结构的整体重量更轻，零部件加工难度更低，后期更换易损件的成本仅为齿轮传动的三分之一左右，尤其适合轴间距超过1米的动力传递场景，能大幅降低设备的整体制造成本与后期维护成本。在有粉尘、切削液、油污的车间环境里，只需要给链条定期涂抹适配的润滑脂，就能保证长期稳定运行，不会因为环境杂质的侵入出现快速磨损的问题，对恶劣工况的适应能力远高于精密齿轮传动、同步带传动等其他传动形式。
