仿生叶形生态汽车油门踏板结构设计

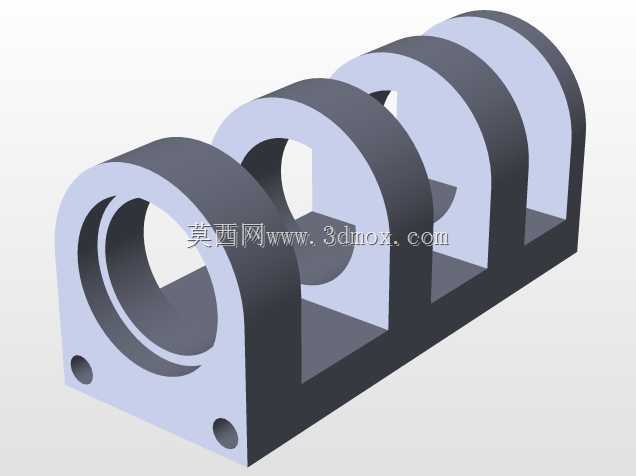

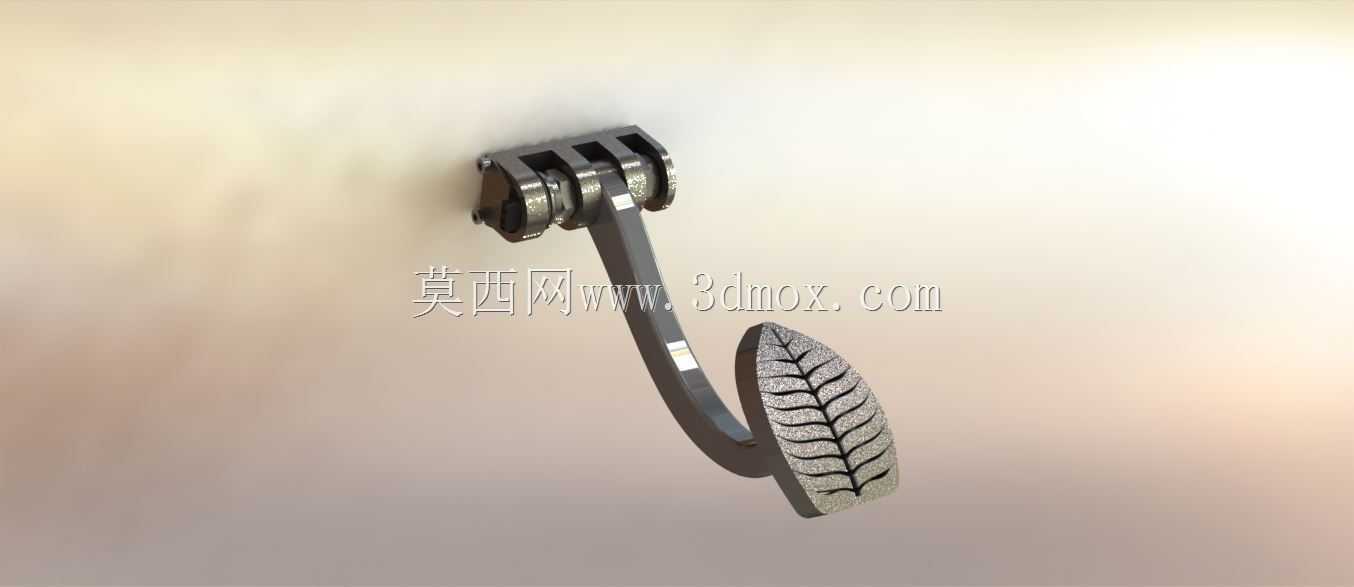

　　日常做整车操控系统部件选型时，油门踏板作为驾驶员直接交互的操控终端，其结构合理性、踩踏反馈一致性直接影响驾驶体验与行车安全，这款仿生叶形的油门踏板结构，是面向生态概念车型做的定制化操控部件设计，区别于传统量产车型的平板式、悬吊式通用踏板结构，在踩踏行程、安装适配、人机交互层面做了针对性的优化。从实际装车场景来看，这类踏板适配纯电生态概念车型的座舱布局，安装位置位于驾驶舱地板右侧、制动踏板旁侧，安装基座采用三铰接耳的转轴结构，铰接孔位同轴度公差控制在0.02mm以内，保证踏板绕轴转动时无卡滞、无旷量，基座的安装孔位匹配主流车型的前围地板安装螺柱布局，安装边界预留足够的周边间隙，转动全程不会与周边内饰板、地毯、制动踏板结构发生运动干涉，

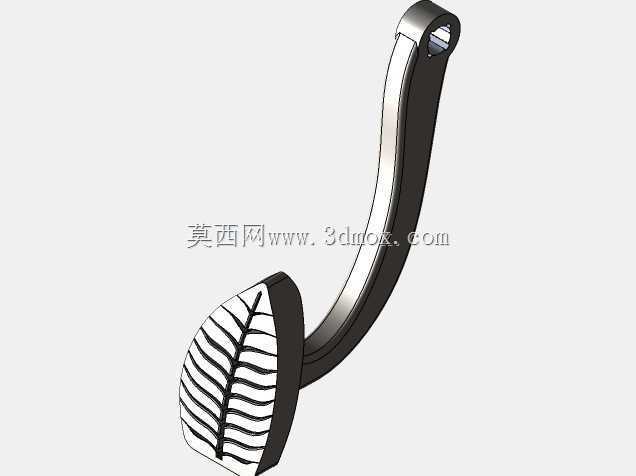

　　满足整车装配的尺寸链要求。踩踏功能层面，踏板的踩踏行程设计为17度，从初始位置到最大油门开度位置的转动过程中，阻尼反馈呈线性递增趋势，初始段阻尼较小，对应车辆低速蠕行时的精细油门控制需求，中后段阻尼逐步提升，对应高速行驶、急加速时的踩踏脚感反馈，避免驾驶员误操作触发过大动力输出；踏板臂采用弧形弯臂结构，避开驾驶舱地板的凸起结构，踩踏时的力传递路径沿臂身轴线方向传导，减少结构受力产生的形变，长期踩踏循环下的结构疲劳寿命满足整车10年使用周期的强度要求。设计思路上，踏板踏面采用仿生叶脉纹理设计，并非单纯的造型装饰，叶脉凸起的纹理高度1.2mm，均匀分布在踏面接触区域，能够增大鞋底与踏面的接触摩擦力，雨天鞋底带水、冬季鞋底沾雪的场景下，

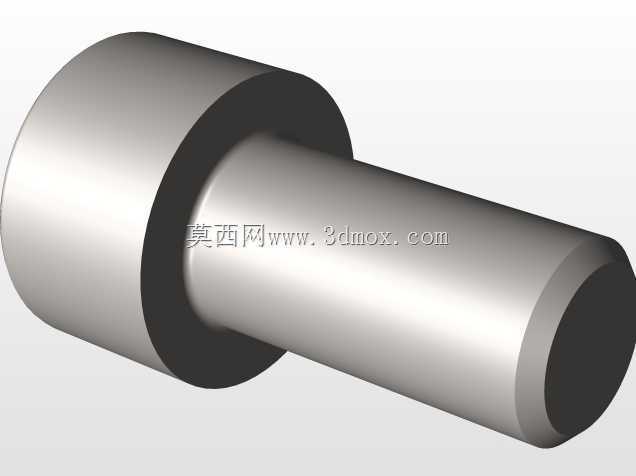

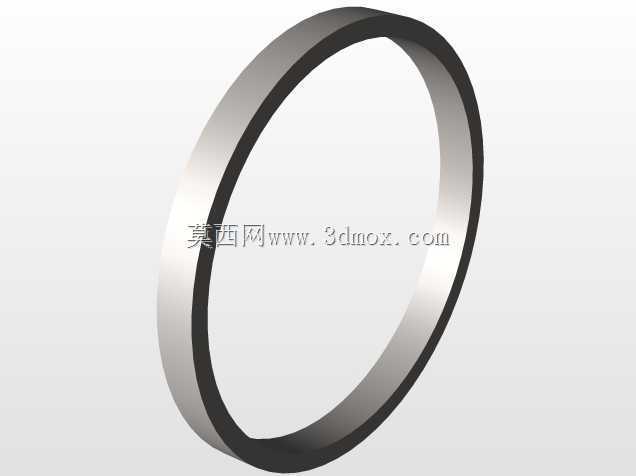

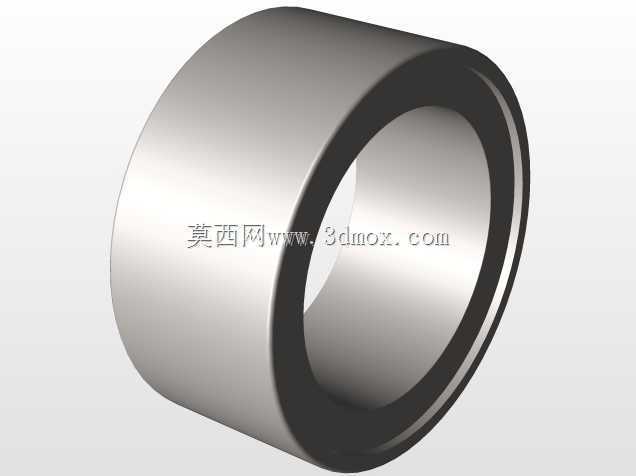

　　踩踏时不会出现打滑偏移的问题，同时叶脉的凹槽结构能够留存鞋底带入的少量泥沙、水渍，避免异物堆积在踏面与踏板臂的连接位置造成卡滞；踏面的倾斜角度匹配人体工程学要求，自然放松状态下右脚掌放置在踏面时，脚踝角度保持在105度左右，长时间驾驶不会出现脚踝酸胀的疲劳感。结构细节层面，转轴位置采用自润滑衬套配合，无需额外加注润滑脂即可满足全生命周期的转动顺滑要求，衬套的耐磨性能满足百万次踩踏循环的磨损量要求，磨损量不超过0.1mm，不会出现踏板旷量变大、反馈虚位的问题；踏板臂的截面采用变厚度设计，靠近转轴铰接位置的截面厚度更大，承受踩踏力矩时的应力集中系数控制在1.5以内，远离转轴的踏面连接位置厚度适当减小，

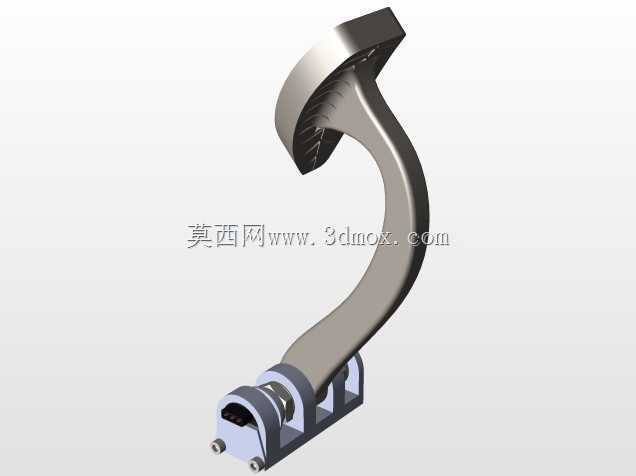

　　在保证结构强度的前提下降低部件整体重量，适配生态车型的轻量化设计要求。安装适配层面，基座的安装面设计有2mm的调整垫片间隙，可根据不同车型的地板安装面高度差做适配调整，保证踏板初始高度与制动踏板的高度差保持在30mm的合理范围，符合驾驶操控的安全设计规范，避免紧急情况下误踩两个踏板的风险；踏板的位置传感器安装位预留于转轴侧方，可匹配接触式、非接触式两种油门位置传感器的安装尺寸，传感器信号输出端的走线槽沿踏板臂背部布局，走线位置避开运动干涉区域，线束固定点间距控制在50mm，避免车辆行驶过程中线束晃动产生异响、磨损。从实际使用场景覆盖来看，这款踏板结构既可以适配常规家用生态乘用车的操控需求，也可通过调整踏板阻尼参数、安装孔位，适配小型电动观光车、园区低速代步车的油门操控需求，踏面的仿生纹理设计同时兼顾了概念车型的座舱主题设计风格，将生态设计的理念融入到实际功能部件中，而非单纯的外观造型装饰，做到造型与功能的统一。
