吉普牧马人转向垂臂结构设计

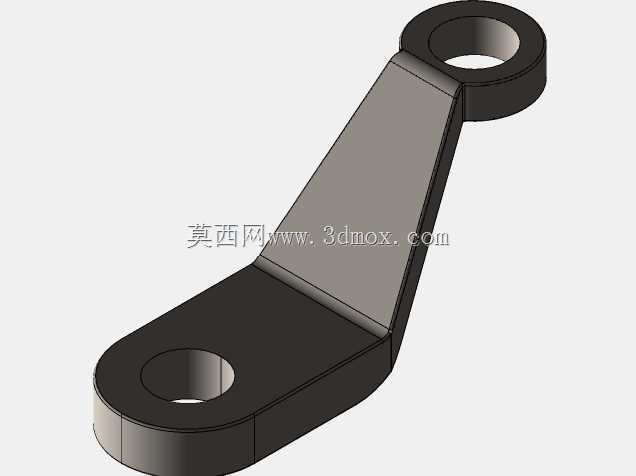

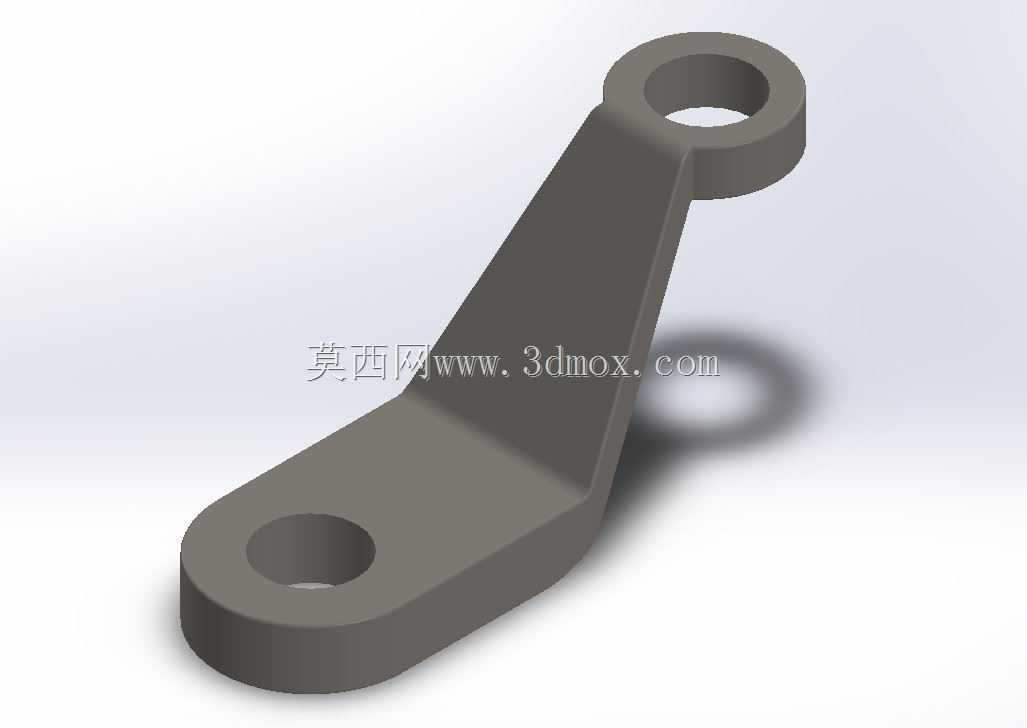

　　转向垂臂作为汽车转向系统里的核心传力构件，在硬派越野车型的底盘结构中承担着将转向器输出的摆动扭矩转化为转向直拉杆往复推力的关键作用，尤其在吉普牧马人这类主打非铺装路面通行的车型上，该零件的结构强度、安装匹配度直接决定了转向系统的可靠性与操控反馈精度。从实际装车场景来看，该零件安装于转向器输出轴端与转向直拉杆之间，上端带孔的套筒结构直接与转向器的花键输出轴配合，通过端面压紧与花键啮合传递转向力矩，下端的铰接孔则通过球头销与转向直拉杆相连，将转向器的摆动转化为直拉杆的线性推拉动作，进而带动转向节实现车轮偏转。

　　设计过程中首先要匹配牧马人原厂转向器的输出轴规格，上端套筒的内孔尺寸、花键参数完全对应原厂转向摇臂轴的配合公差，套筒的轴向长度经过校核，既保证花键啮合长度满足大扭矩传递下的强度要求，又避免过长导致与周边转向器壳体、防尘罩发生运动干涉。臂身采用变截面的斜置支撑结构，从上端套筒位置向下端铰接座平滑过渡，靠近上端套筒的位置截面厚度更大，用于承受转向瞬间输出的峰值扭矩，向下延伸过程中截面逐渐收窄，在保证整体抗弯、抗扭强度的前提下尽可能降低零件自重，减少转向系统的非簧载质量，提升越野工况下车轮的贴地性能。

　　下端的铰接座采用加厚的凸台结构，球头销安装孔的同轴度、孔壁粗糙度严格满足球头销的装配要求，孔位周边做了圆弧过渡处理，避免应力集中导致的疲劳断裂——毕竟硬派越野在攀爬岩石、穿越泥泞路段时，车轮受到的侧向冲击会通过直拉杆反向传递到垂臂上，应力集中位置很容易在反复冲击下出现裂纹。臂身与上下两个连接端的衔接位置全部采用大圆角过渡，没有尖锐的棱角，一方面是锻造工艺的成型需求，另一方面也是为了分散应力传递路径，避免在极限转向、冲击载荷下出现应力断裂。

　　从安装边界来看，该垂臂的摆动角度范围完全匹配牧马人转向器的总行程，在左右打满方向的极限位置，臂身不会与周边的车架纵梁、减震器支座、转向油管发生剐蹭，安装时上端套筒的端面与转向器输出轴的定位台阶完全贴合，锁紧螺母的压紧力矩符合原厂维修手册的要求，保证花键连接不会在反复冲击下出现松旷。下端球头销的安装孔位中心距与原厂垂臂的参数完全一致，不需要改动周边的直拉杆长度、转向节臂位置，直接替换安装即可保证转向系统的原有几何参数，不会出现转向角度偏差、回正力矩异常的问题。

　　在结构强度校核层面，针对越野场景常见的冲击载荷做了针对性的加强，臂身的截面惯性矩经过计算，在承受三倍于额定转向力矩的冲击载荷时，最大应力值仍低于材料的屈服强度，不会出现塑性变形。零件表面采用氧化发黑处理，兼顾防锈性能与金属质感，安装孔的位置精度控制在±0.1mm以内，保证装配后球头销的活动不受卡滞，转向动作传递顺畅无虚位。不同于普通乘用车型的转向垂臂，该零件针对牧马人升高改装、大尺寸轮胎换装的使用场景做了结构冗余设计，臂身的整体强度比原厂零件提升约20%，能够承受大尺寸越野轮胎在恶劣路面下带来的更大冲击载荷，避免极限越野时出现垂臂断裂、转向失效的风险。

　　实际装车验证过程中，该垂臂在左右全行程转向时动作平顺，转向力矩传递直接，没有出现旷量、卡滞的问题，在连续颠簸路面行驶时，零件的振动反馈正常，没有出现异常的应力异响，球头销的铰接位置活动自如，防尘罩的安装空间充足，不会因为臂身的结构问题导致防尘罩过早磨损。整个零件的外形轮廓完全避开了底盘周边的运动部件，即使在悬架最大压缩、最大拉伸的行程下，垂臂与减震器、螺旋弹簧、刹车管路之间都保留了足够的安全间隙，不会在越野过程中出现部件干涉的问题。
