直角法兰式流体管路转接接头结构

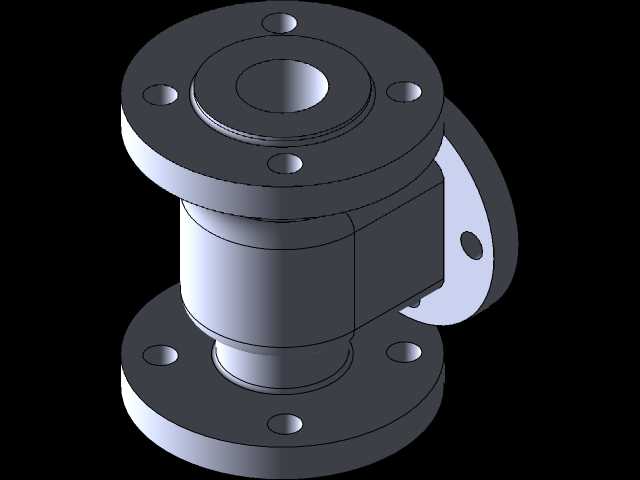

这款直角法兰式管路接头主要应用在工业流体输送系统的管路转向节点，常见于给排水管网、化工介质输送管线、暖通循环水系统以及小型液压泵站的管路布局中，用来实现垂直相交的两条管路之间的密封连通，解决管路直角转向时的连接可靠性问题，避免硬管弯折带来的通径缩减、应力集中缺陷。从结构设计来看，接头两端均采用标准法兰连接结构，法兰端面均匀分布四个螺栓过孔，安装时可通过螺栓配合密封垫片实现与对应管路法兰的刚性压紧连接，密封面的平面度公差控制在合理范围，能有效降低介质泄漏风险，适配常规公称压力下的流体输送工况。接头中部的直角转向腔体采用等通径设计，内部流道做了圆弧过渡处理，没有突兀的截面突变，能够减少流体转向时的局部阻力损失，降低管路运行过程中的湍流振动与噪音，输送清水、低粘度油品、常规化工介质时都能保持稳定的流通效率。在安装边界上，两端法兰的螺栓孔中心圆直径、法兰厚度、接头整体的轴向与径向伸出尺寸都匹配常规工业管路的安装空间要求，安装时不需要对周边管路做额外的裁切改道，可直接替换同规格的直角管路转接件，适配性较强。设计过程中充分考虑了实际工况的受力情况，接头主体的壁厚经过强度校核，能够承受管路内部的介质压力以及管路安装带来的附加拉压应力，法兰与主体连接位置做了圆角过渡，避免应力集中导致的结构开裂，侧面的法兰连接端与主体的垂直公差控制在安装允许范围内，能保证对接时法兰面完全贴合，不会出现偏斜导致的密封失效。这类接头在实际使用中，相比螺纹连接的直角接头，法兰连接的形式更适合大管径、中低压力的固定管路布局，后期维护拆卸时也不需要转动整段管路，只需要拆卸法兰螺栓即可完成接头的更换检修，在厂区管线改造、设备配套管路安装场景中都有广泛的应用空间。
