W5W规格汽车示宽指示灯泡结构设计

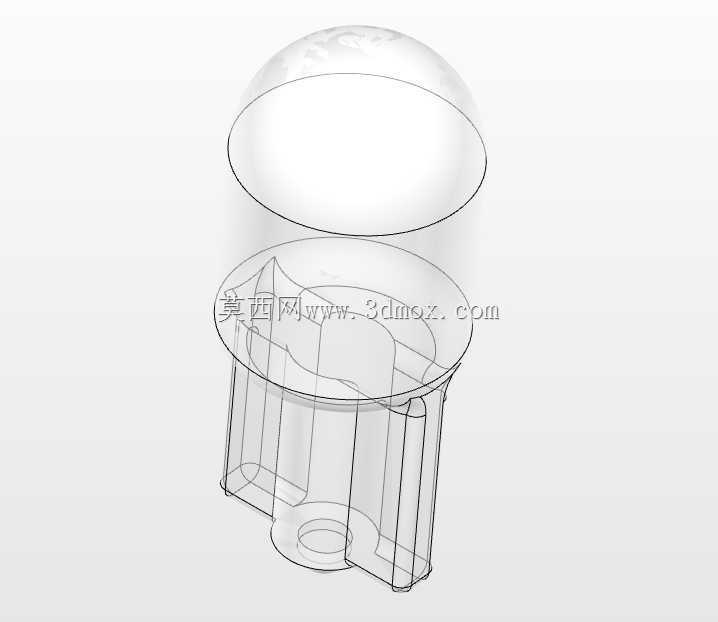

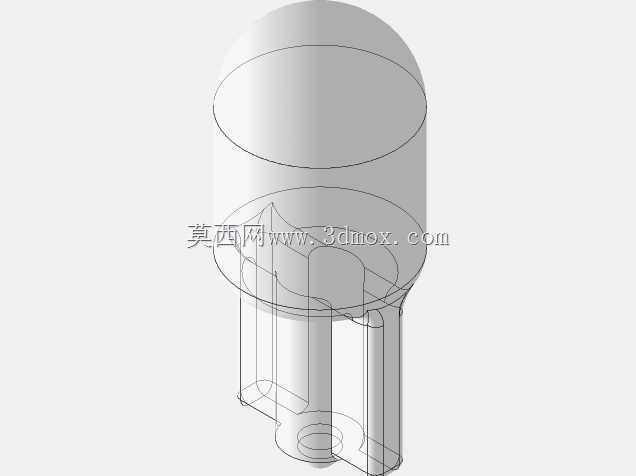

　　日常做整车灯具配套结构设计时，这类小功率楔形灯泡是最常接触的通用照明件，很多刚入行的工程师容易忽略这类小零件的安装边界，总觉得只要能亮就行，实际装车时往往因为配合尺寸偏差出现接触不良、震动松脱的问题。这个模型完整还原了W5W灯泡的分体式结构，上部的球形泡壳是透光发光区域，做了等壁厚的弧面过渡，泡壳和下部塑料基座的衔接处做了环形封接位，建模时特意保留了封接边的微小凸起，这个细节是实际生产中泡壳与基座压合密封的关键结构，能避免车辆行驶中水汽进入泡壳内部造成雾化短路。下部的楔形基座是整个零件的安装核心，两侧做了对称的导向卡筋，对应车灯灯座内的楔形卡槽，安装时不需要旋转，直接沿导向方向推入就能到位，卡筋的拔模角度控制在1.5度，

　　既保证推入时的顺畅度，又能在卡入后提供足够的保持力，应对车辆行驶过程中的持续震动，不会出现灯泡松脱移位的情况。基座底部的两个插脚是供电接触端，插脚的中心距、伸出长度都严格按照车用楔形灯泡的通用接口尺寸做了还原，插脚与基座内部的灯丝引线连接位做了内嵌式的固定槽，避免引线受外力拉扯断裂。从应用场景来看，这类W5W灯泡广泛用在车辆的示宽灯、室内阅读灯、牌照灯、仪表背光指示等位置，属于整车电气系统里的小功率通用耗材，不同车型的安装灯座基本都遵循统一的接口规范，所以这个模型可以直接套用在各类乘用车、商用车的灯具总成设计里，不需要反复调整接口尺寸。建模过程中特意拆分了泡壳、基座、内部灯丝支撑三个独立的实体部分，方便后续做装配干涉检查，

　　比如在设计灯座的防尘罩时，可以直接调用泡壳的外轮廓做避空，避免防尘罩和泡壳距离过近，长期受灯泡工作温度烘烤出现老化变形。很多工程师在做灯具装配仿真时，容易忽略灯泡基座的插入行程，这个模型里基座的总长度、卡筋到插脚端面的距离都按实际装车尺寸做了1:1还原，在做DMU运动分析时，可以直接模拟灯泡推入灯座的全过程，检查卡筋和卡槽的配合过盈量是否在合理区间，过盈量太小容易松脱，过盈量太大会导致装配力过大，工人装车时难以推到位，甚至会把塑料基座压裂。另外泡壳的球形外轮廓也做了精准的曲面建模，在做灯具的配光模拟时，可以直接提取泡壳的曲面作为透光件，设置对应的玻璃材质参数，配合内部的灯丝光源做光线追迹，验证示宽灯的配光角度是否满足法规要求，

　　不需要再重新构建泡壳模型。基座部分的塑料壁厚做了均匀化处理，整体壁厚控制在1.2mm，既满足结构强度要求，又不会因为壁厚不均导致注塑生产时出现缩痕、翘曲，基座表面的微小脱模斜度也都做了还原，符合注塑件的生产工艺要求，不会出现建模结构无法开模生产的问题。在做整车电气布置时，这类灯泡的安装空间预留也可以直接参考这个模型的外轮廓，灯泡后部不需要预留额外的旋转操作空间，只需要留出手指推入的操作空间即可，相比螺口灯泡能节省不少布置空间，这也是为什么很多狭小位置的车灯都选用这种楔形接口灯泡的原因。另外模型里还还原了灯丝的支撑结构，两根金属支撑从基座内部延伸到泡壳中心，固定住钨丝的位置，这个细节在做灯泡的抗震动性能仿真时很重要，支撑的直径、固定位置直接影响灯丝的固有频率，要避开车辆行驶时的常用震动频率区间，避免灯丝因为共振断裂，缩短灯泡使用寿命。
