手动包装作业装配生产线布局结构

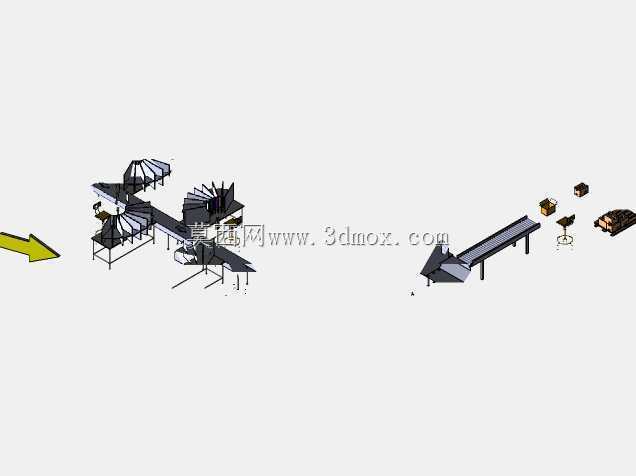

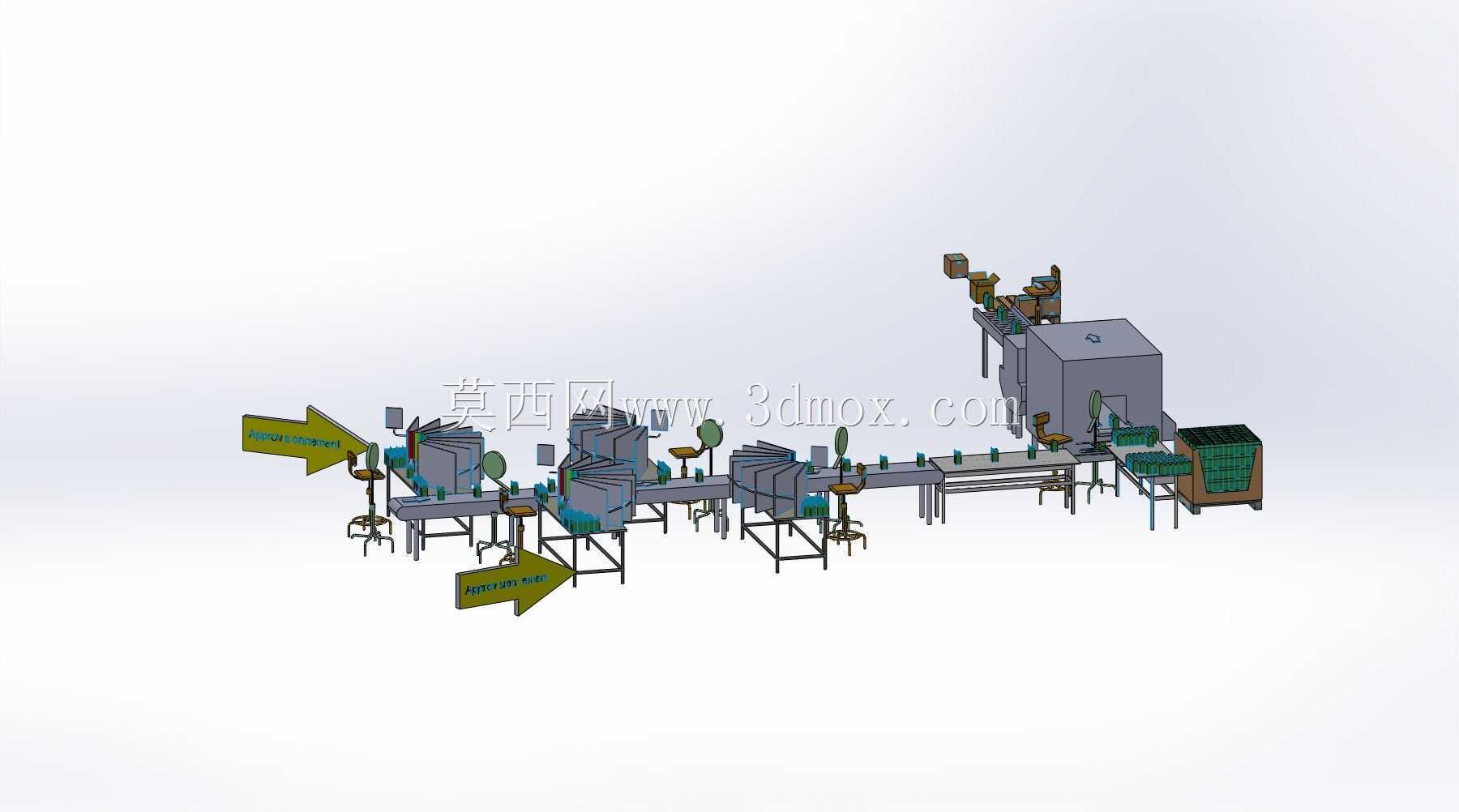

　　这套手动包装装配线的布局设计，核心面向中小批量多品类产品的包装工序场景，适配日化、五金配件、小型电子元器件等产品的内包装、装盒、贴标辅助、装箱前预整理作业，区别于全自动化高速包装线，该布局充分考虑人工作业的动作半径与疲劳度，将单工位的操作范围控制在人体站立作业的最优区间内，避免作业人员频繁大幅度转身或跨步取放物料。从整体排布逻辑来看，线体采用分段式直列布局搭配局部转角拓展工位，各段输送面高度统一设置在850mm的常规站立作业高度，相邻工位之间预留600mm的物料暂存空间，既不会因为间距过大导致工件传递耗时增加，也不会因为空间局促造成作业人员动作干涉。线体上的手动作业工位配套了可调节高度的简易工作凳，

　　适配不同身高作业人员的坐姿辅助作业需求，每个工位侧边设置了倾斜式物料盒挂架，可放置包装辅料、待装配件、合格标识贴等常用物料，取料角度符合人手自然抓取的动作轨迹，减少抬臂取料的无效动作耗时。布局中设置的多段平行输送单元，分别对应不同的包装工序节点：前段工位完成产品与内包装的适配装配，中段工位完成填充物放置、说明书装填等工序，后段工位完成盒体扣合、外观初检，末端衔接成品周转箱的暂存位，周转箱放置位设置了100mm的高度垫高座，减少作业人员弯腰放置成品的腰部负荷。线体上的导向箭头标识明确了工件的流转方向，避免不同工序的工件混流，各工位之间的输送面采用无动力滚筒结构，工件可依靠人力轻推完成工位间传递，无需额外配置动力输送组件，

　　降低整线的制造成本与后期维护难度，同时也能适配不同尺寸规格的包装盒传递，无需调整输送导向栏的间距。在安装边界的考量上，整线的总长度控制在12米范围内，最大宽度不超过3.5米，可适配常规层高4米以上的标准工业厂房车间布置，地面无需做特殊的预埋处理，线体支架采用可调脚杯支撑，可适应地面±30mm的平整度误差，安装时仅需按照布局标识定位各段线体的位置，连接支架紧固件后调整脚杯高度保证输送面水平即可投入使用，无需复杂的现场调试工序。布局中预留了辅助设备的安装空位，可根据实际生产需求在对应工位旁加装热封机、喷码机、小型称重设备等辅助包装工具，空位的电源接口预设在线体侧边的走线槽内，避免后期加设设备时线路乱拉造成的安全隐患。

　　从作业流程的合理性来看，该布局将作业强度较高的装箱工位设置在靠近成品暂存区的线体末端，减少成品搬运的距离，同时将需要集中注意力的外观检验工位设置在光线条件较好的线体中段位置，避免出入口人员走动对检验作业造成干扰。线体的支架采用标准铝型材拼装结构，后期如果需要调整工位数量或者改变线体走向，可直接拆解现有型材重新拼接，无需重新加工结构件，适配生产产品换型时的线体调整需求。每个工位下方预留了废弃包装物料的收集桶放置空间，作业过程中产生的包装边角料可直接投入收集桶，保持作业面的整洁，避免杂物堆积影响工件流转。输送单元的侧边设置了可翻转的挡板，当传递尺寸较小的包装件时可翻起挡板防止工件掉落，传递大尺寸工件时可放下挡板拓展输送面的有效宽度，适配不同规格产品的包装作业需求。
