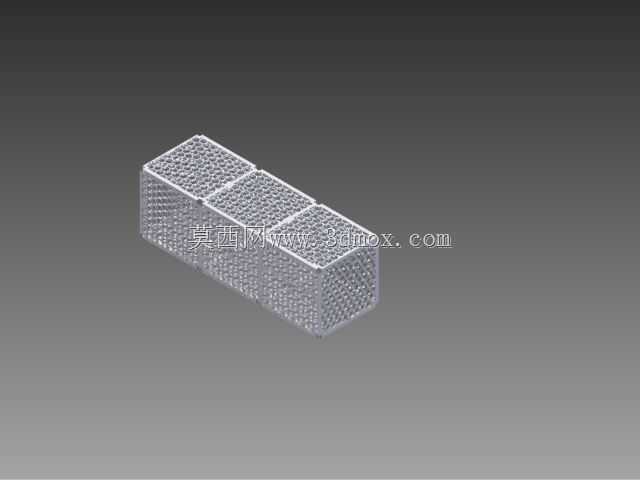

蜂窝结构模块化立方星星体结构设计

　　在微小卫星快速迭代的商业航天领域，1U、2U、3U规格的立方星已经成为高校科研、商业载荷验证、近地空间探测的主流载体，这类卫星的星体结构设计直接决定了整星的重量冗余、载荷安装空间、发射阶段抗振性能以及在轨运行的结构可靠性，本次呈现的模块化立方星结构，正是针对当前立方星组装效率低、结构重量占比高、扩展兼容性差的行业痛点完成的结构方案。从实际应用场景来看，这类模块化立方星结构可适配近地轨道的大气参数探测、星间通信验证、空间元器件辐照测试、对地遥感载荷搭载等多种任务，不同任务不需要重新开模制作星体结构，仅需要通过标准模块的拼接组合即可完成整星结构搭建，大幅缩短卫星从方案设计到发射进场的准备周期，尤其适合批量组网的星座类项目使用，

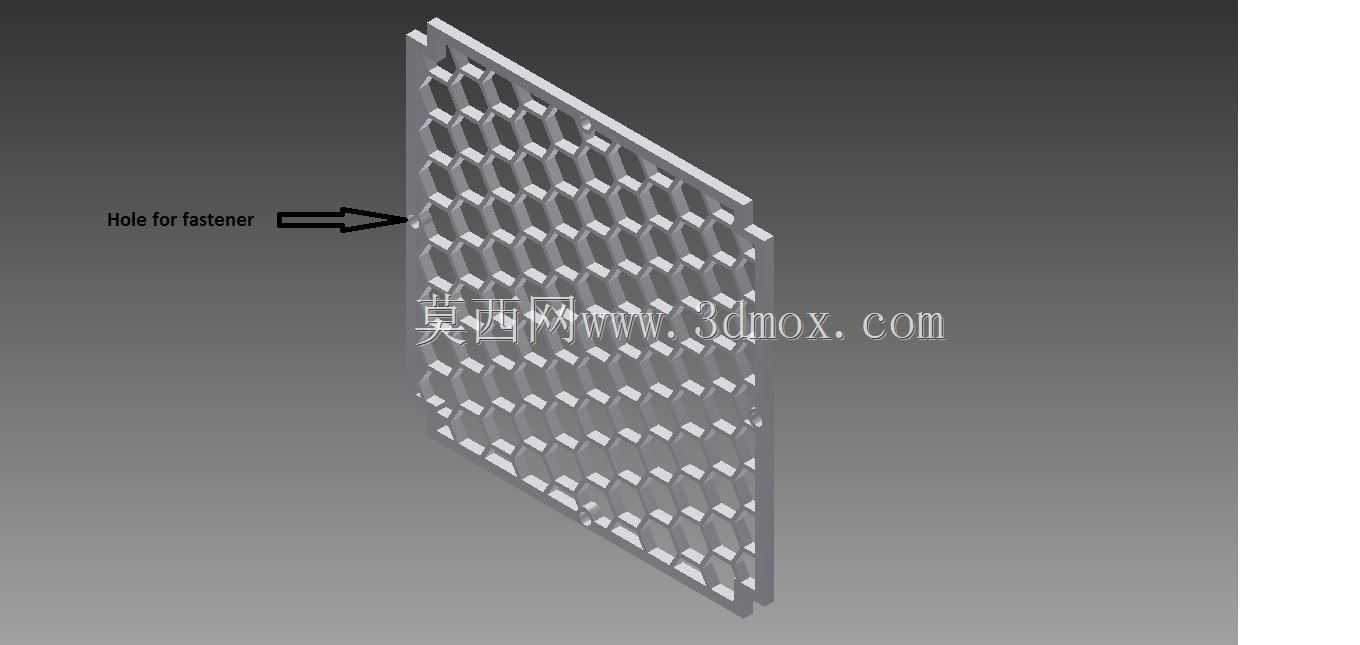

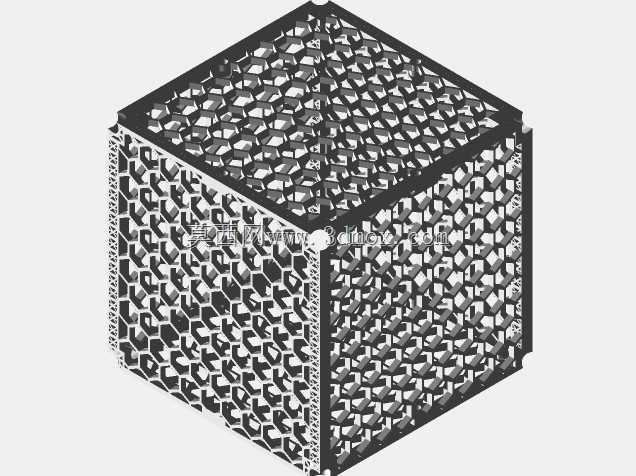

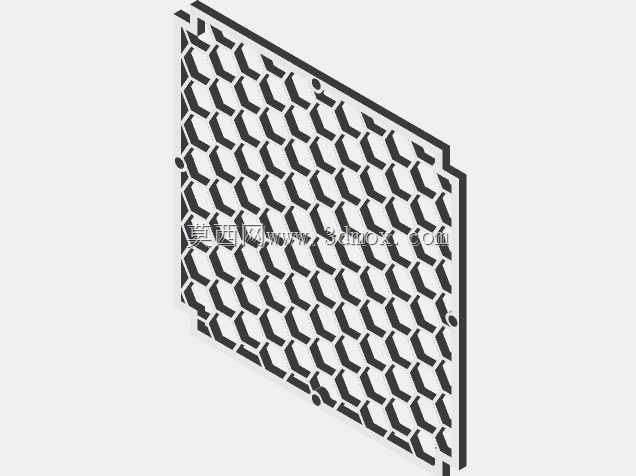

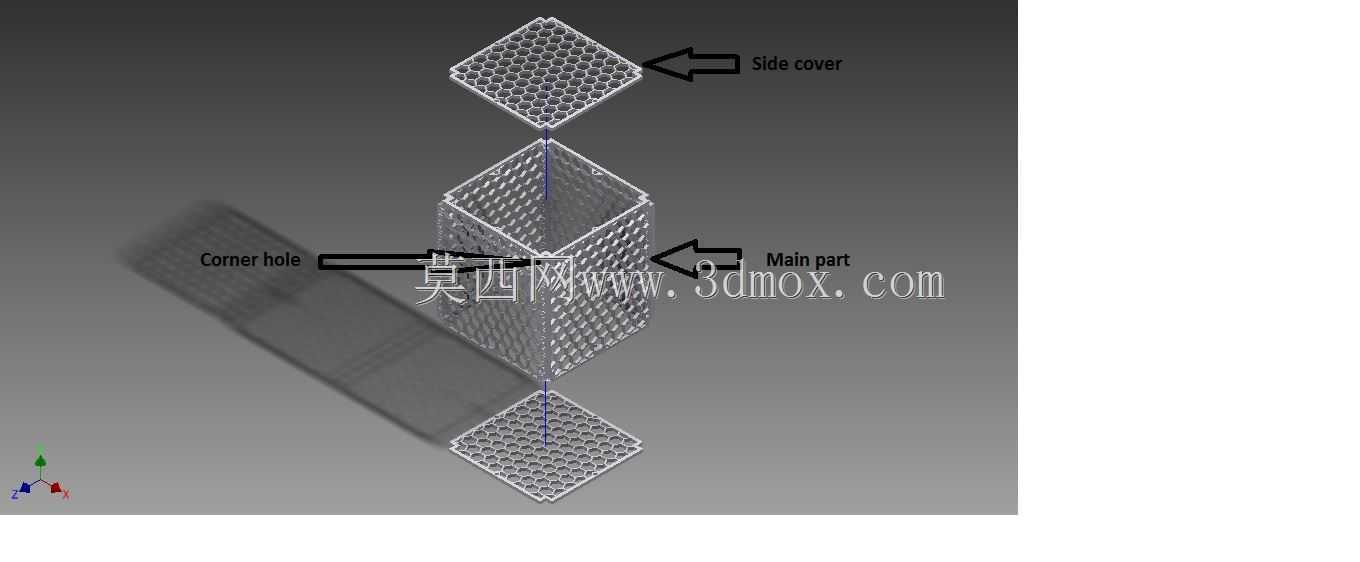

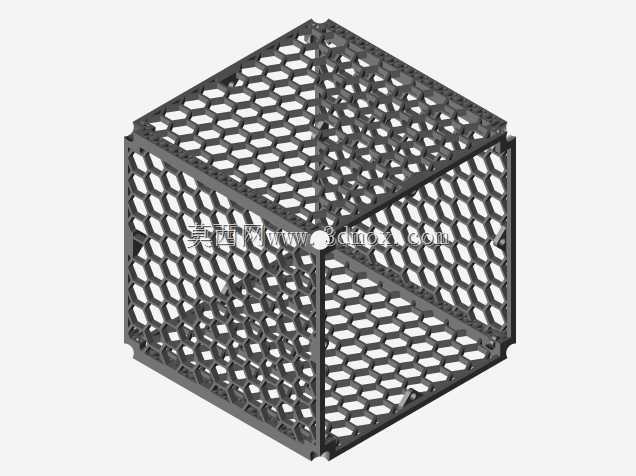

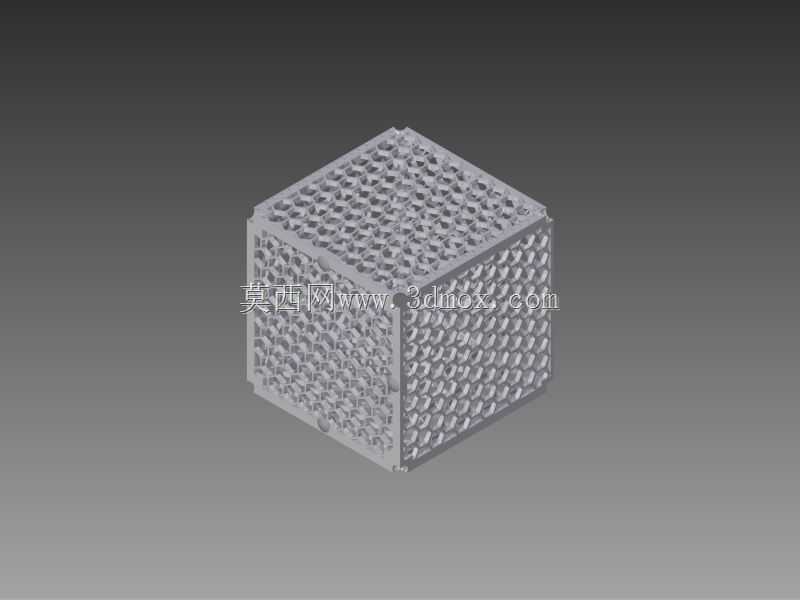

　　能够有效降低单星的结构制造成本。在功能特性层面，该星体结构的侧壁采用正六边形蜂窝夹芯构型，这种结构形式在航空航天领域的轻量化设计中已经过长期工程验证，相较于等厚度的实心壁板结构，蜂窝结构在相同面密度下的抗弯刚度、抗扭刚度可提升40%以上，同时能够有效吸收发射阶段的振动冲击能量，避免星载敏感元器件受冲击损坏；星体的主承力轨采用内部挖空的拓扑优化构型，在保证连接强度满足发射过载要求的前提下，尽可能去除非承力区域的材料冗余，进一步压低整星结构的重量占比，为有效载荷预留更多的重量配额。设计思路上，整套结构采用高度模块化的拆分逻辑，单1U规格的星体仅包含2个对称侧盖与1个主框架共3类独立零件，零件种类少能够大幅降低3D打印、

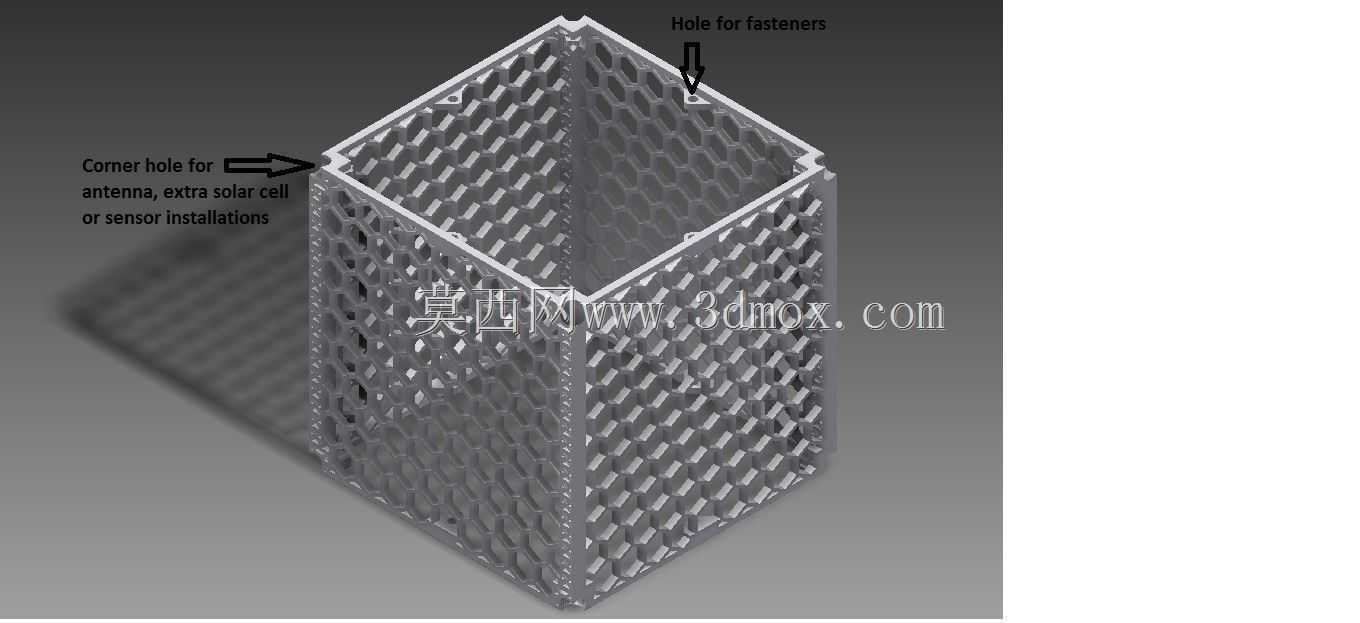

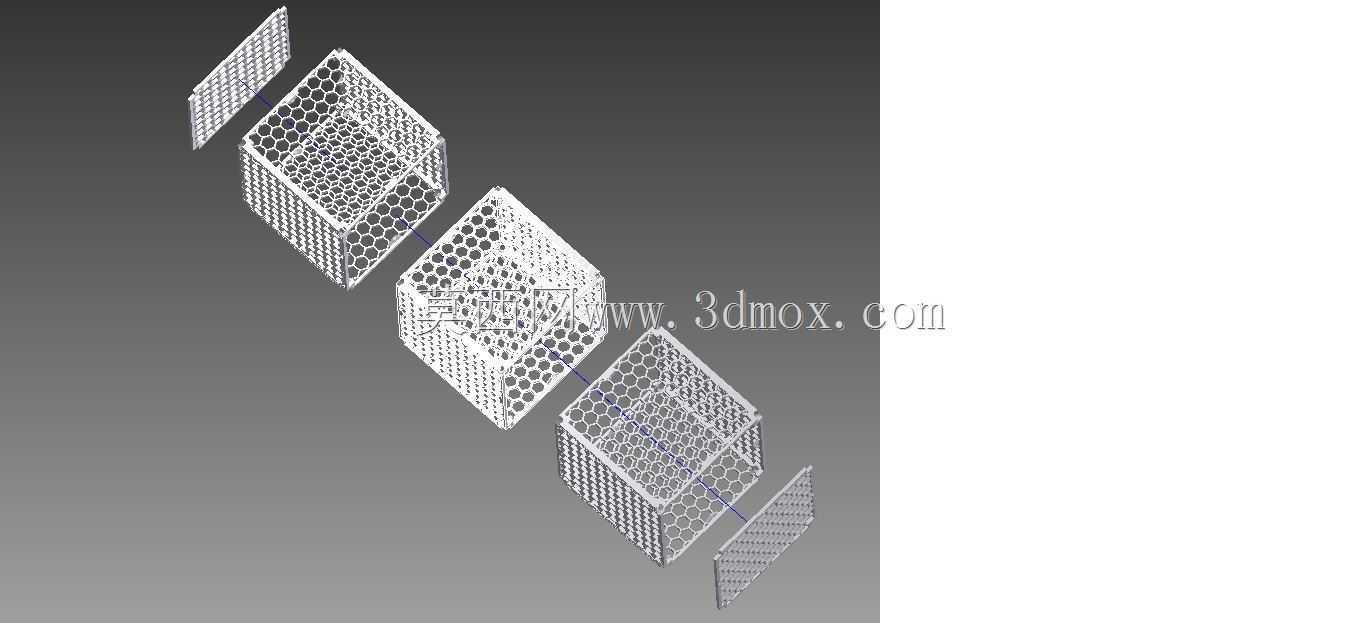

　　机加工环节的工艺复杂度，减少装配过程中的公差累积问题；当需要搭建2U、3U等更大规格的立方星时，不需要重新设计大尺寸的整体框架，仅需要增加对应数量的1U主框架模块，通过标准铆钉、螺栓或者预埋螺母完成模块间的紧固连接即可，不同模块的连接端面设置有定位止口，能够保证拼接后的整星同轴度、平面度满足立方星的通用设计规范，适配标准的立方星分离释放机构。在安装边界设计上，星体框架的8个角位置预留有统一规格的安装孔位，这些孔位可用于安装UHF/VHF频段的通信天线、额外的贴片式太阳能电池片、空间环境传感器、星敏感器等外置组件，星体侧壁的蜂窝结构表面可全覆盖粘贴太阳能电池片，最大化星体的受晒面积，提升整星的在轨供电能力；整套结构可适配熔融沉积成型、

　　选择性激光烧结、直接金属激光烧结等多种3D打印工艺，研发阶段可采用工程塑料打印完成结构验证，正样阶段可采用铝合金、钛合金等金属材料打印满足航天环境使用要求，不需要对结构模型做大幅修改即可完成工艺切换。从装配逻辑来看，侧盖与主框架之间采用卡扣加螺栓的双重连接形式，既能够提升装配效率，也能够保证侧盖在发射振动环境下不会出现松脱，框架内部预留有标准的PCB安装卡槽、电池安装位，可直接适配市面上通用的立方星星载计算机、电源模块、通信模块等商用货架产品，进一步降低整星的集成难度。需要说明的是，这类模块化结构的拼接位置做了等强度设计，拼接后的整星整体刚度与同规格整体式框架的刚度偏差控制在5%以内，不会因为模块化拼接导致整星的固有频率下降，能够满足绝大多数运载火箭对于立方星入轨的力学环境要求，避免发射过程中出现结构共振损坏的问题。
