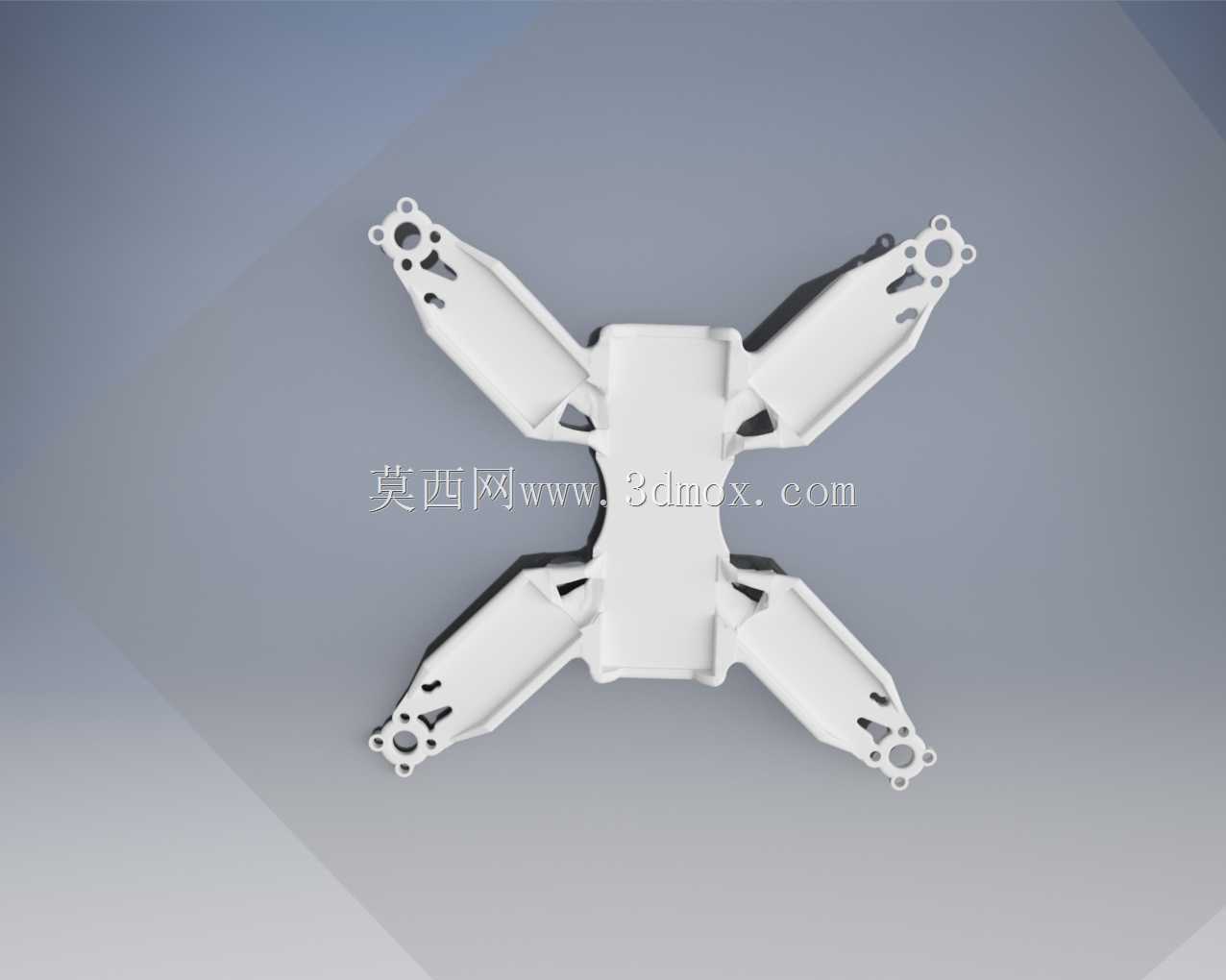

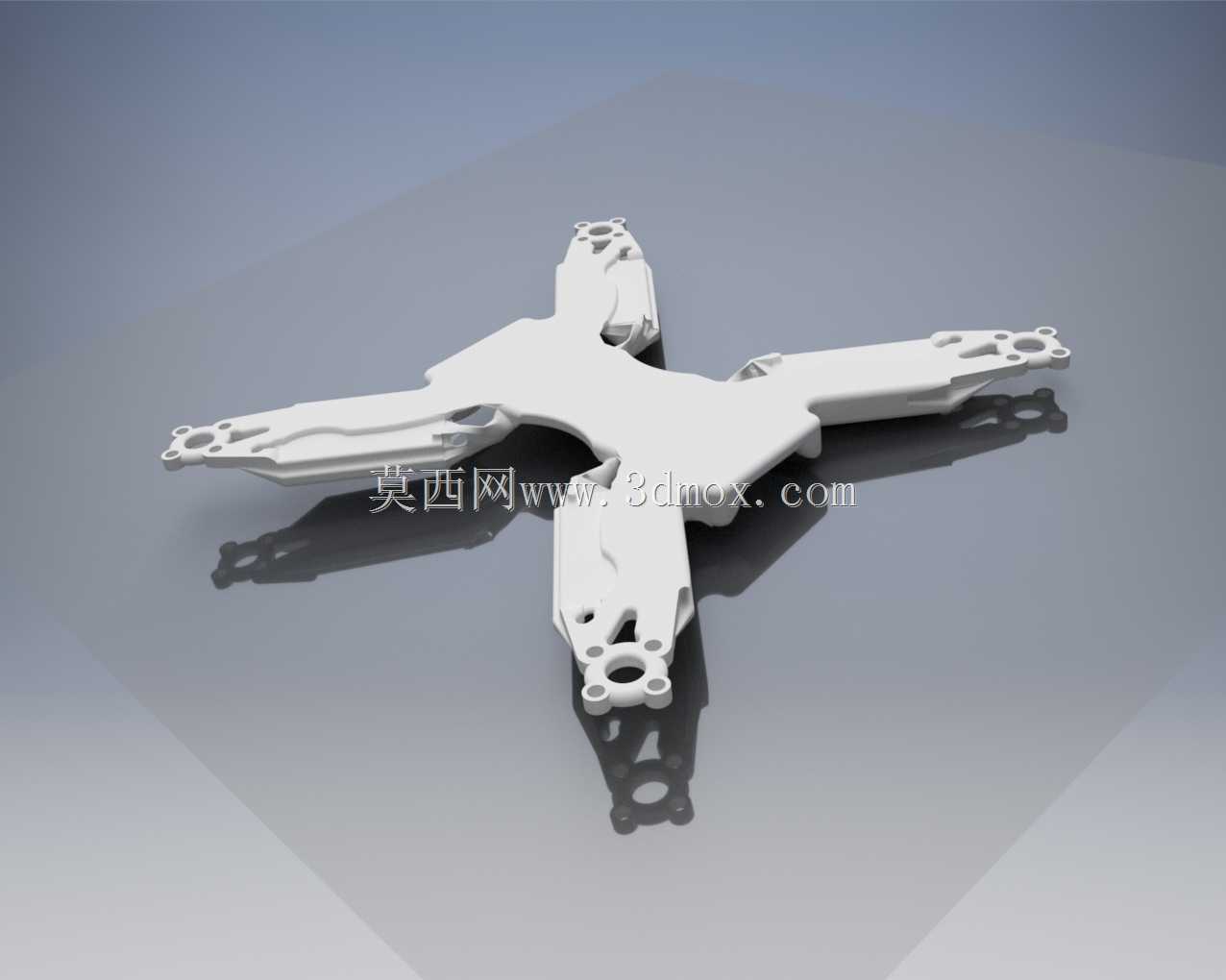

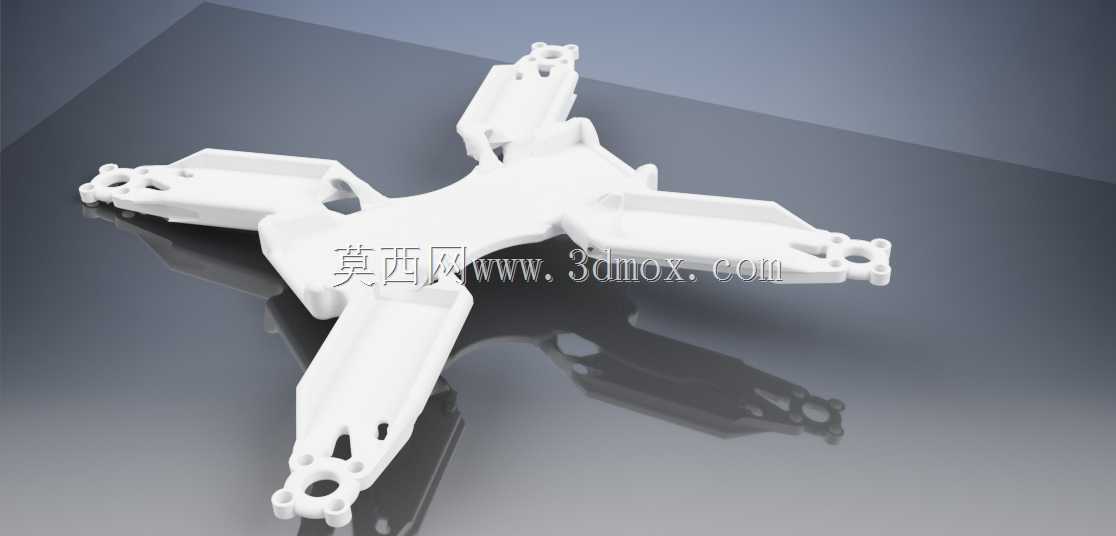

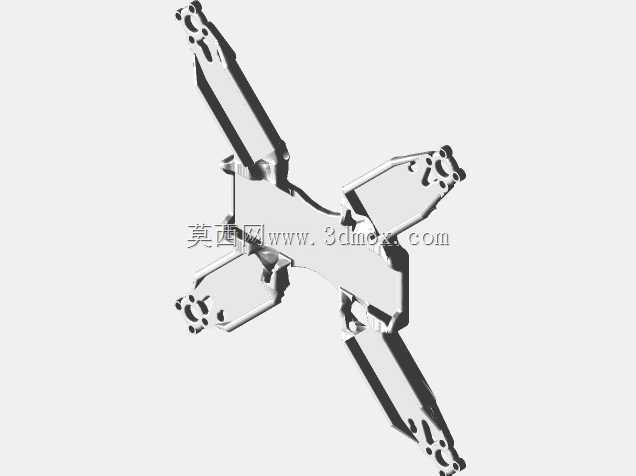

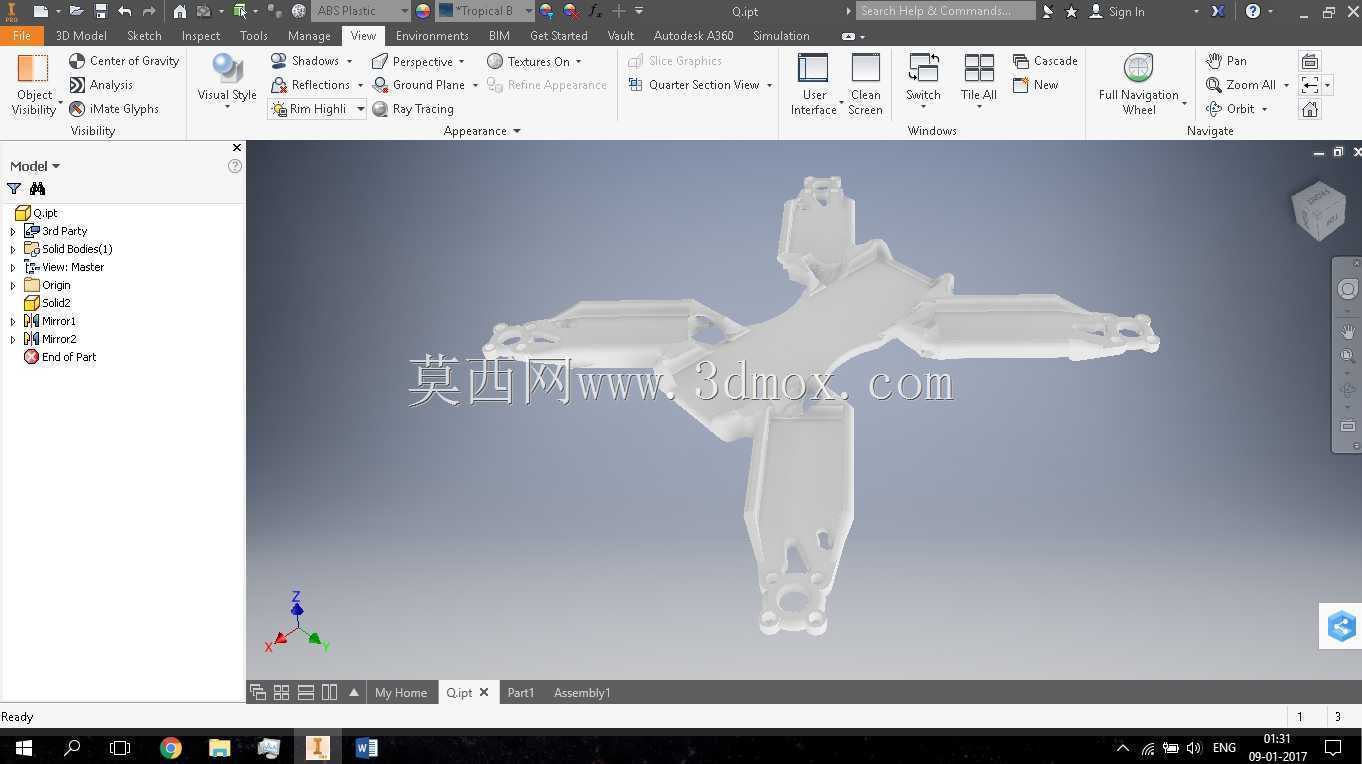

轻量化十字型四旋翼飞行器机架结构

　　这款十字布局的四旋翼机架，是小型多旋翼飞行平台的核心承载结构，日常作业中主要承担动力组件固定、飞控模块安装、机载载荷承载的核心作用，在消费级航拍、低空巡检、教学实验类无人机场景中适配性极强。从结构设计逻辑来看，采用对称十字构型的核心考量是让四个机臂的受力完全均匀，飞行过程中单个电机产生的振动可以通过中心盘均匀分散，避免单侧机臂应力集中导致的结构共振，同时十字布局的动力输出轴线完全对称，飞控系统的姿态解算不需要额外做偏心补偿，能大幅降低飞行控制的调试难度。机臂末端的电机安装位预留了标准的螺孔阵列，适配市面上主流的22系列、23系列外转子无刷电机，安装孔位的同轴度公差控制在0.1mm以内，能保证电机输出轴与机架平面垂直，

　　减少动力输出时的偏航力矩损耗。中心盘区域做了下沉式的安装槽设计，飞控板、电调、电池模块都可以嵌入槽内安装，既可以降低整机的重心高度，提升飞行过程中的姿态稳定性，也能减少机载线路的外露长度，避免飞行过程中线路被气流吹动干扰姿态传感器的检测精度。材料选用ABS塑料，核心是兼顾结构强度与整机重量控制，ABS本身的抗冲击韧性足够，在低空作业发生轻微擦碰、降落冲击时，机臂可以通过微小的弹性形变吸收冲击能量，不会直接发生脆性断裂，同时材料密度较低，整机机架自重控制在9克以内，能预留更多的载重空间给电池与任务载荷，提升续航时间与作业能力。机臂与中心盘采用一体化成型结构，没有额外的拼接紧固件，既减少了装配环节的公差累积，

　　也消除了拼接缝隙带来的结构松动风险，机臂的截面采用渐变式设计，靠近中心盘的位置截面厚度更大，承担主要的弯曲应力，往机臂末端逐渐收窄厚度，在保证结构强度的前提下尽可能削减不必要的材料重量。安装边界方面，机臂末端电机安装位的中心距为140mm，适配8寸到9寸的螺旋桨使用，不会发生桨叶打桨的问题；中心盘的安装槽尺寸为45mm×45mm，可兼容主流的迷你飞控、集成式电调模块，底部预留了10mm×10mm的载荷安装孔位，可直接固定迷你运动相机、小型气体检测传感器等作业载荷。在实际应用场景中，这款机架既可以作为高校无人机教学的组装实训载体，让学生理解多旋翼飞行器的结构受力逻辑与装配要点，也可以作为小型航拍无人机的基础机架，

　　搭配对应的动力套装完成日常的低空拍摄作业，针对小型园区的巡检、农田小范围的植保监测场景，这款机架的载重能力也完全可以搭载对应的微型检测模块完成作业任务。结构设计上还在每个机臂的侧面预留了走线槽，电调与电机的连接线路可以完全埋入槽内，既优化了整机的气动外形，减少飞行过程中的风阻，也能避免线路外露被螺旋桨剐蹭造成的飞行事故。机架整体的边角位置都做了R2的圆角过渡处理，没有尖锐的棱角，在装配、调试过程中不会划伤操作人员，也能在发生轻微碰撞时减少接触应力，降低结构损坏的概率。从受力仿真的角度来看，四个机臂在满负载起飞的工况下，最大形变量不超过0.3mm，完全可以保证电机安装平面的水平度，不会因为机臂形变导致螺旋桨的旋转平面倾斜，影响飞行姿态的稳定性。
