Stratasys熔融沉积成型桌面级3D打印设备

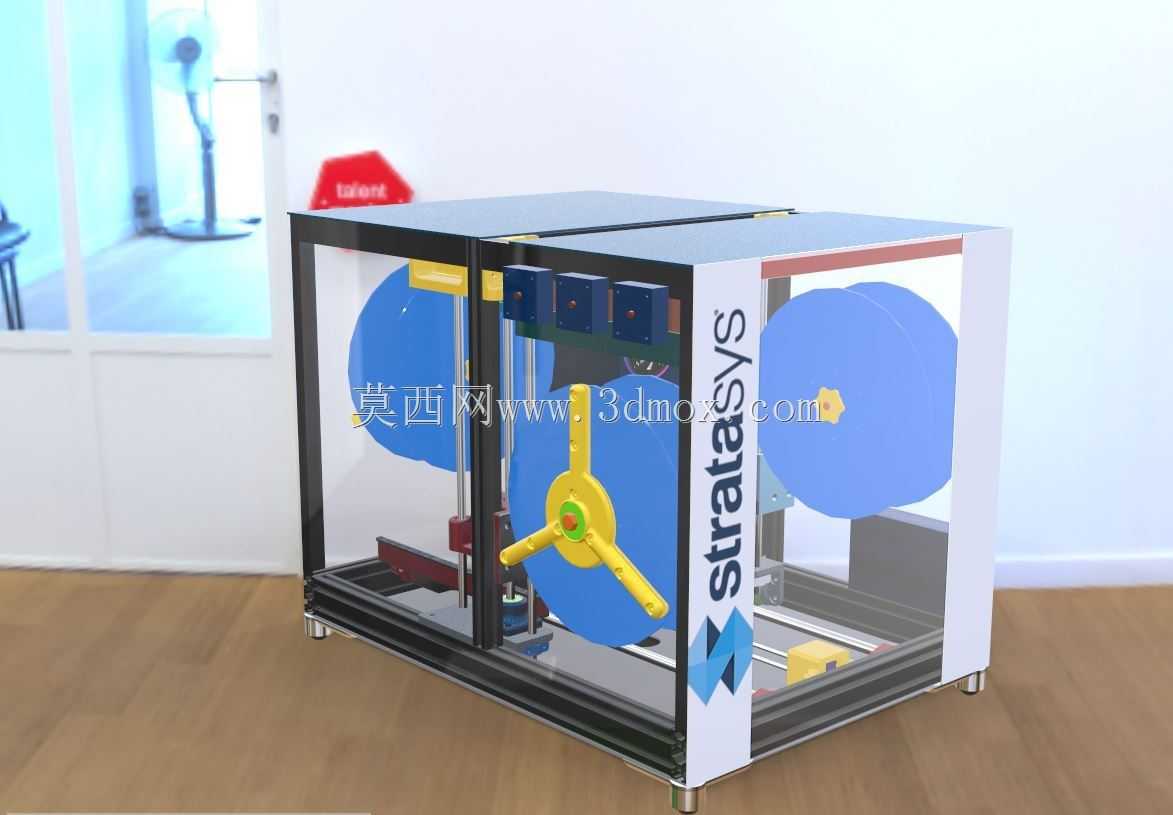

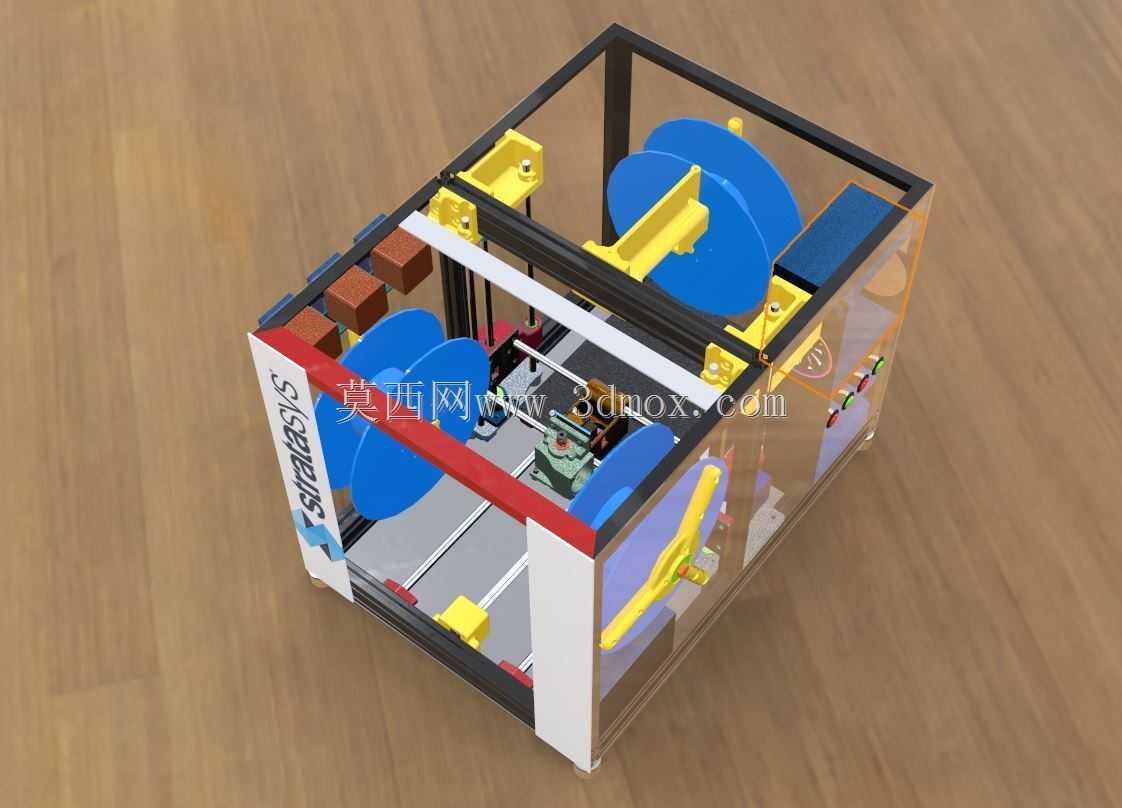

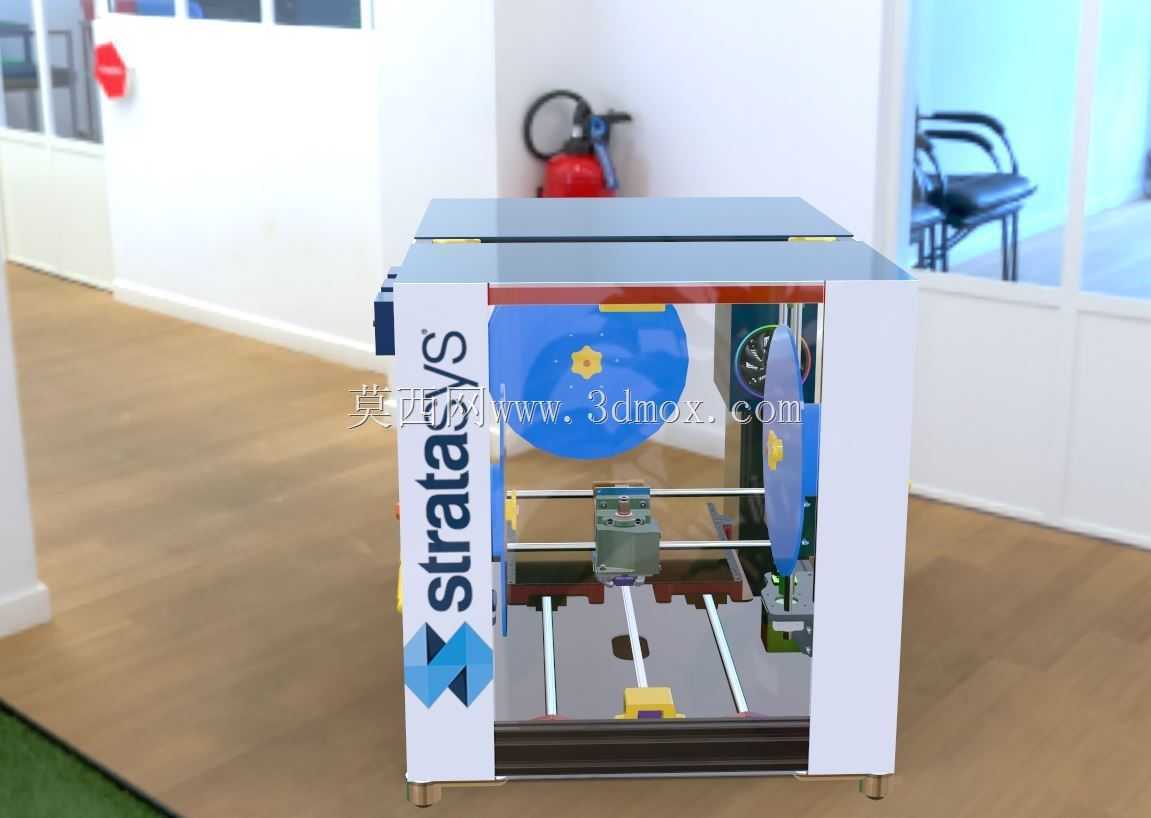

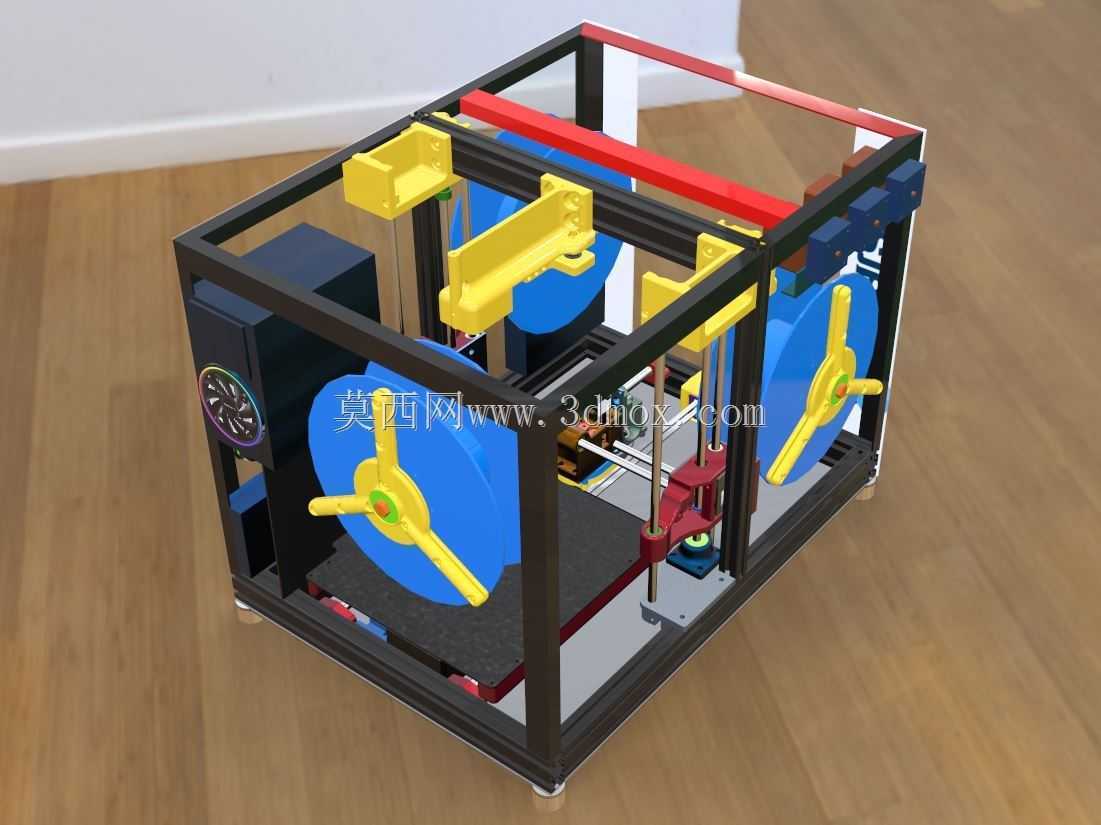

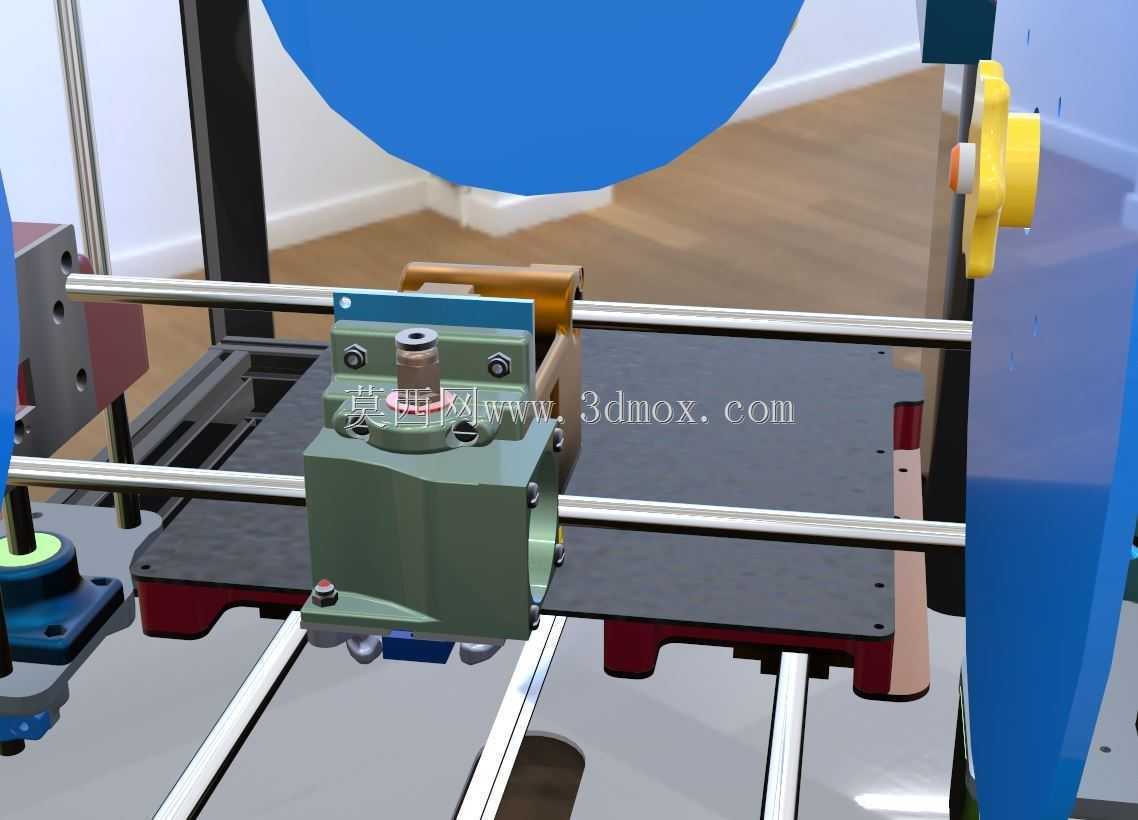

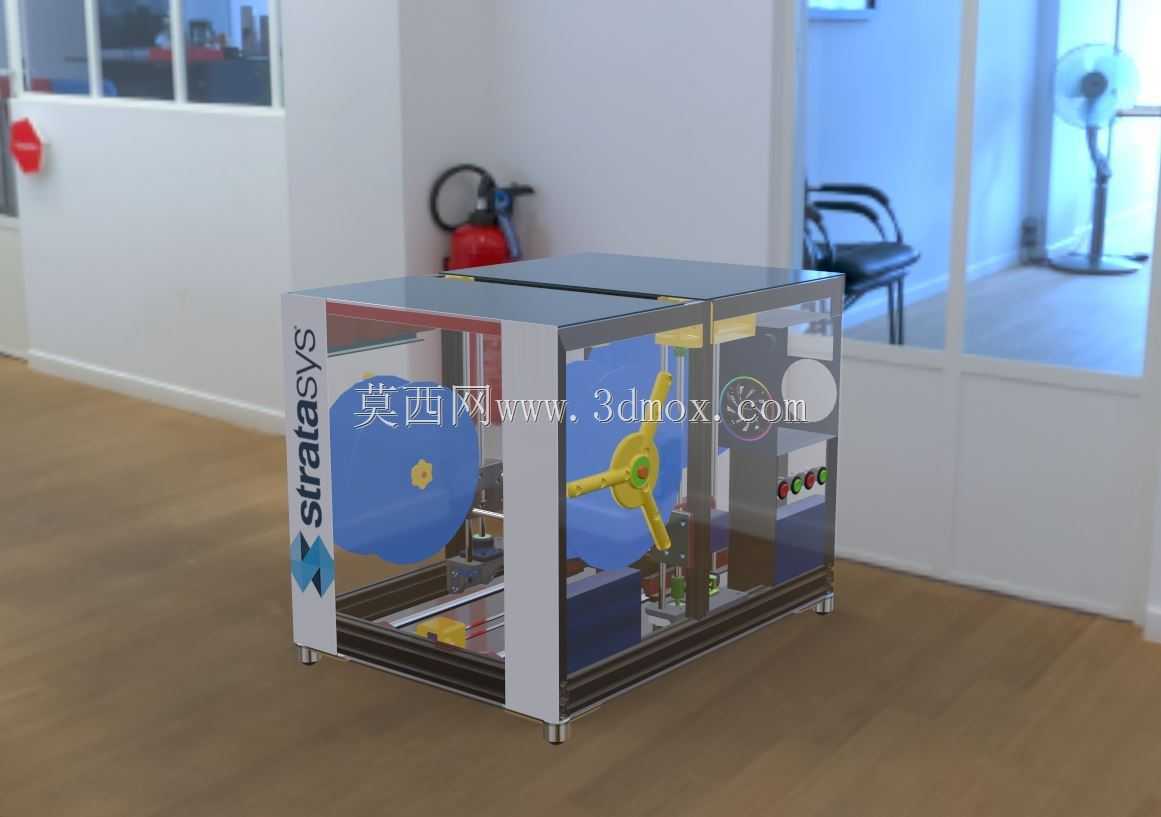

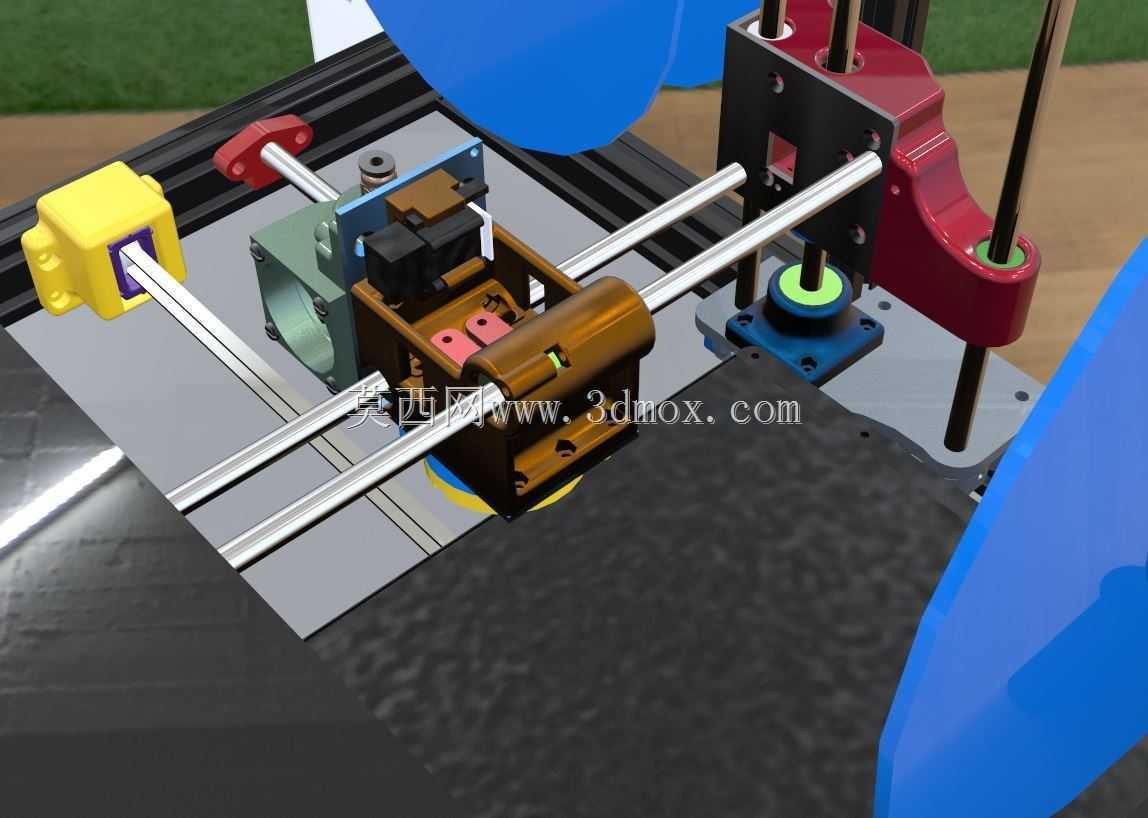

　　这款Stratasys品牌的桌面级FDM成型设备，在工业设计验证、小批量定制零件生产、教学实训场景中有着极高的适配性，区别于工业级大尺寸打印设备，它的占地尺寸控制在桌面可放置的范围，整机外框架采用铝型材拼接搭配透明亚克力护板的结构，既保证了框架的结构刚性，又能让操作人员实时观察腔体内的打印进程，及时发现翘边、断料等打印异常。设备的运动结构采用经典的笛卡尔坐标系布局，X轴负责打印头的横向移动，Y轴承载成型平台做前后进给，Z轴通过双丝杆传动带动平台完成逐层升降，这种传动布局的优势在于运动精度稳定，长时间连续打印不会出现轴系偏移的问题，打印头部分集成了耗材加热熔融、温控反馈、散热风道三个核心模块，加热块温度可覆盖常规PLA、

　　ABS等通用打印耗材的熔融温度区间，散热风道采用定向导流设计，能精准对刚挤出的耗材进行快速冷却，避免耗材垂流导致的成型精度下降。从设计思路来看，这款设备优先考虑了日常使用的维护便捷性，所有走线都沿着铝型材的内置槽布置，外部没有裸露的线束，既避免了运动过程中线束剐蹭打印件，也能减少车间粉尘对线束接头的侵蚀；耗材进料机构布置在设备腔体的侧部，换料时不需要拆开设备外罩，直接按压进料卡扣就能完成耗材的更换，日常堵头清理时也只需要拆卸打印头前端的喷嘴模块，不需要拆解整个挤出组件。设备的安装边界需要预留足够的散热空间，背部与侧部距离墙面至少保留150mm的间隙，保证内置散热风扇的进排风通畅，底部的可调脚杯可以根据放置台面的平整度进行调节，

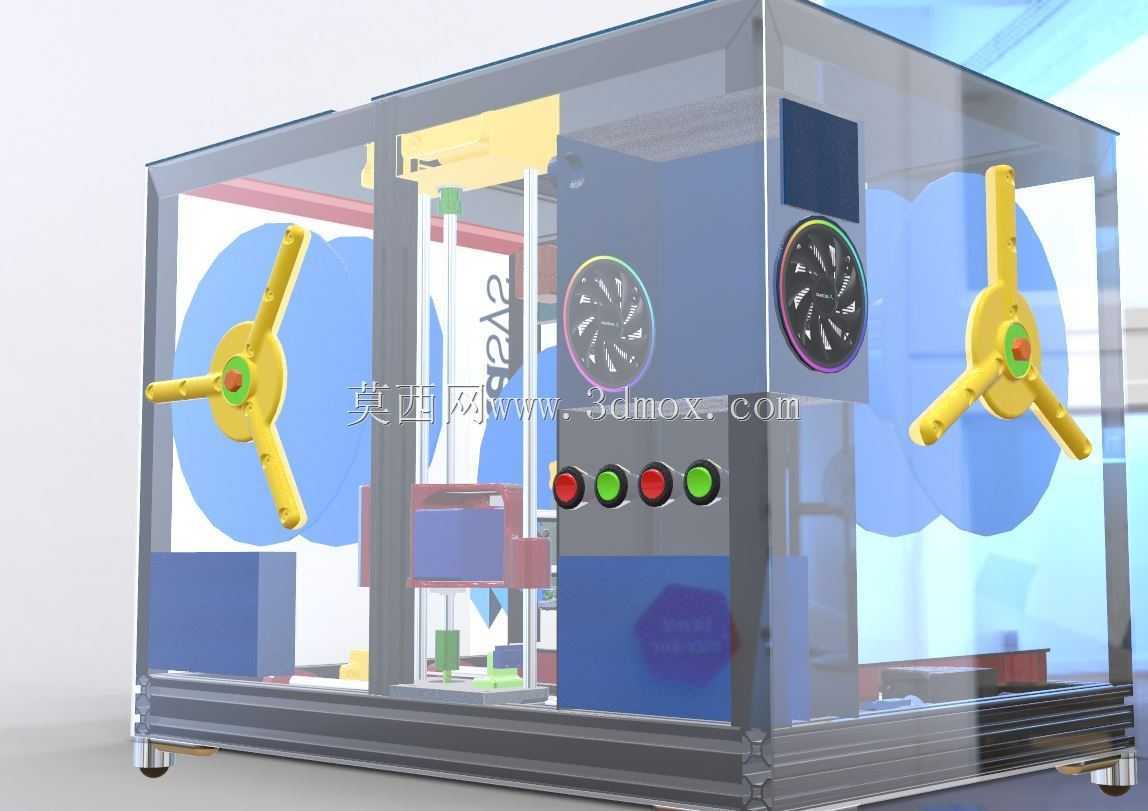

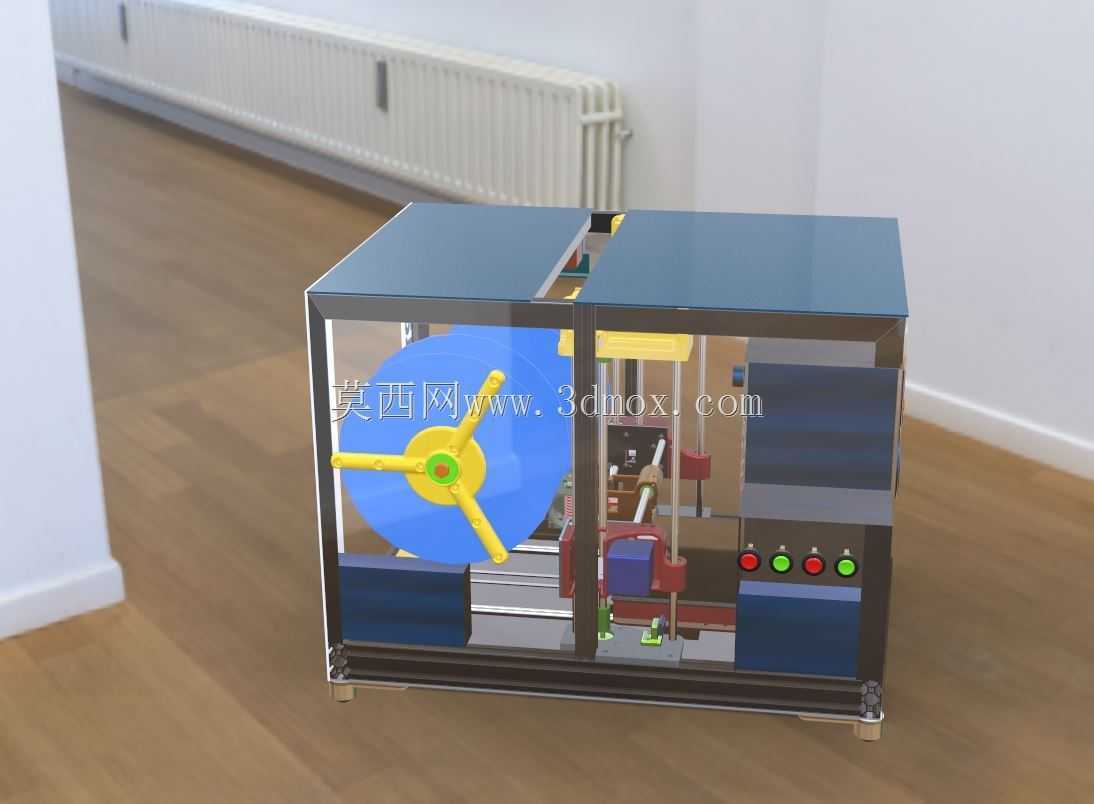

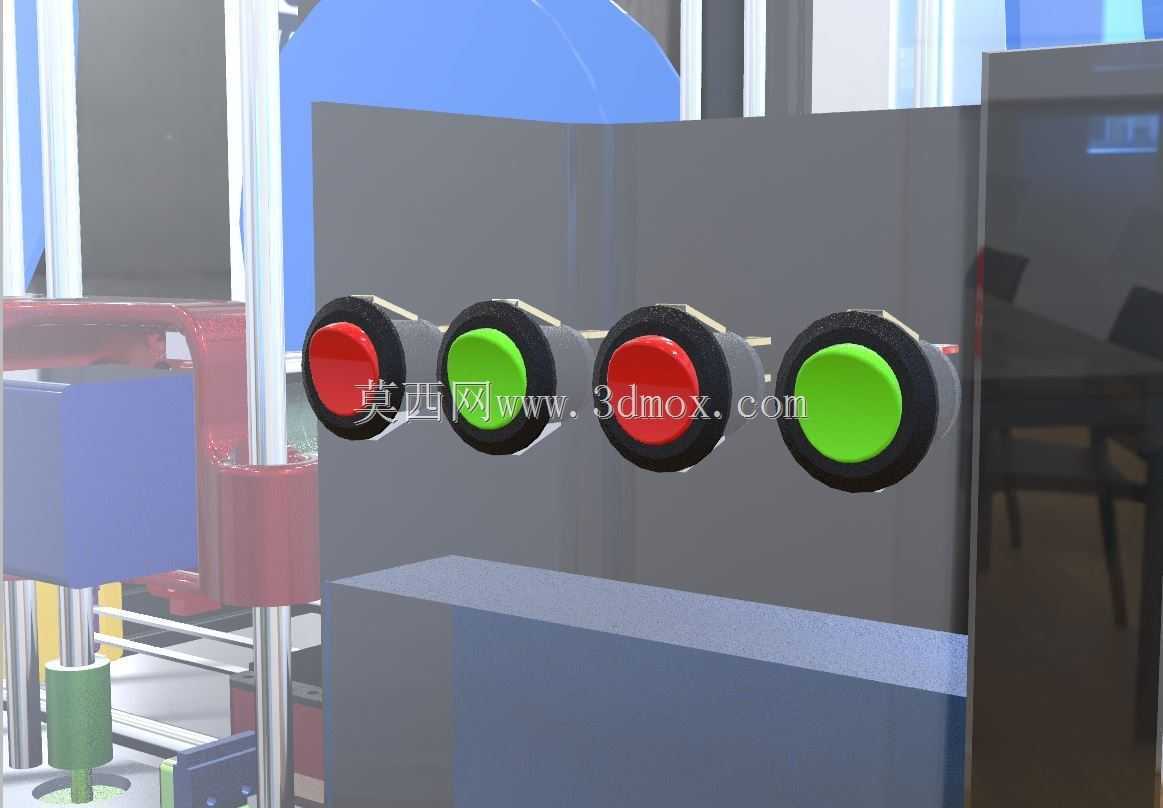

　　避免设备运行时因为台面不平产生振动异响，影响成型件的层纹质量。在实际生产场景中，这类设备常被放置在设计部门的办公区域，用来快速打印产品设计的手板验证件，相比外发手板厂加工，能把验证周期从数天压缩到几个小时，结构工程师可以直接拿着打印出来的实物件验证装配干涉、卡扣配合度等设计问题，不需要等到开模阶段才发现设计缺陷；在职业院校的实训车间里，这类设备也被用来开展增材制造相关的教学实训，学生可以直接操作设备完成从模型切片到实物打印的全流程，理解分层成型的工艺原理。设备的操作控件全部布置在腔体侧部的面板上，包括电源开关、温度调节旋钮、运行状态指示灯，不需要外接复杂的控制终端就能完成基础的打印操作，内置的控制板卡支持离线打印，

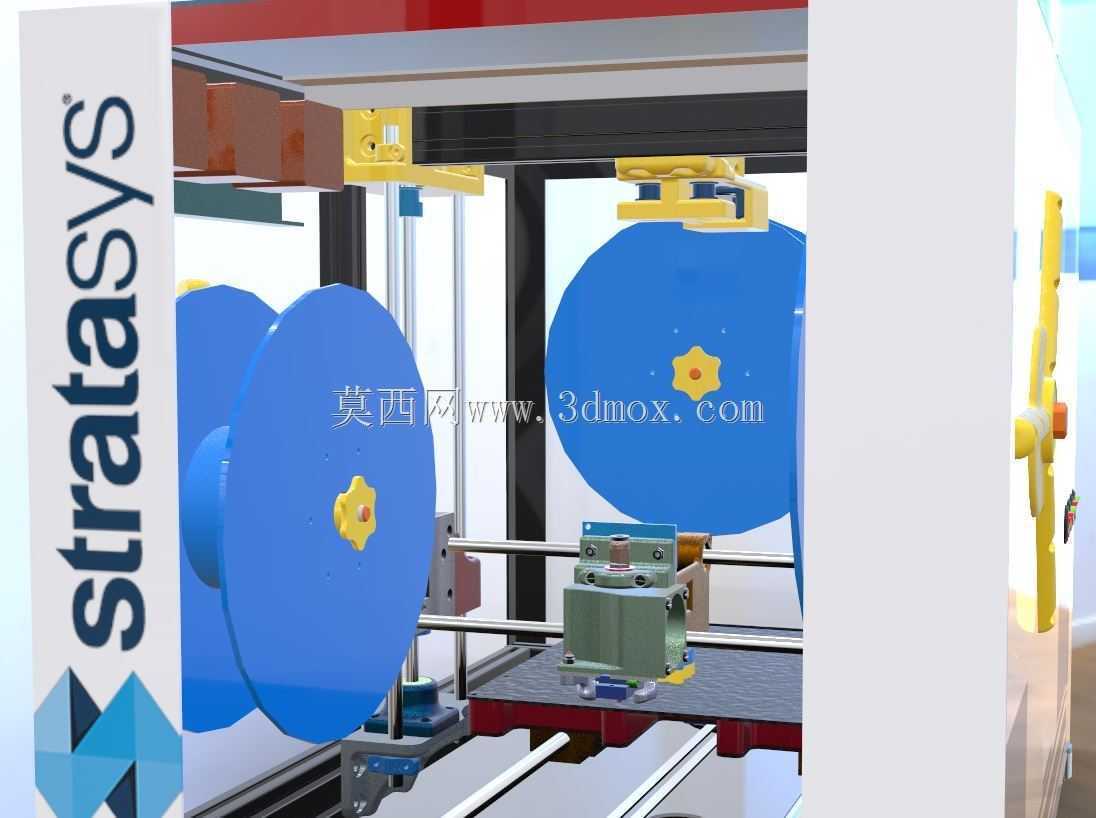

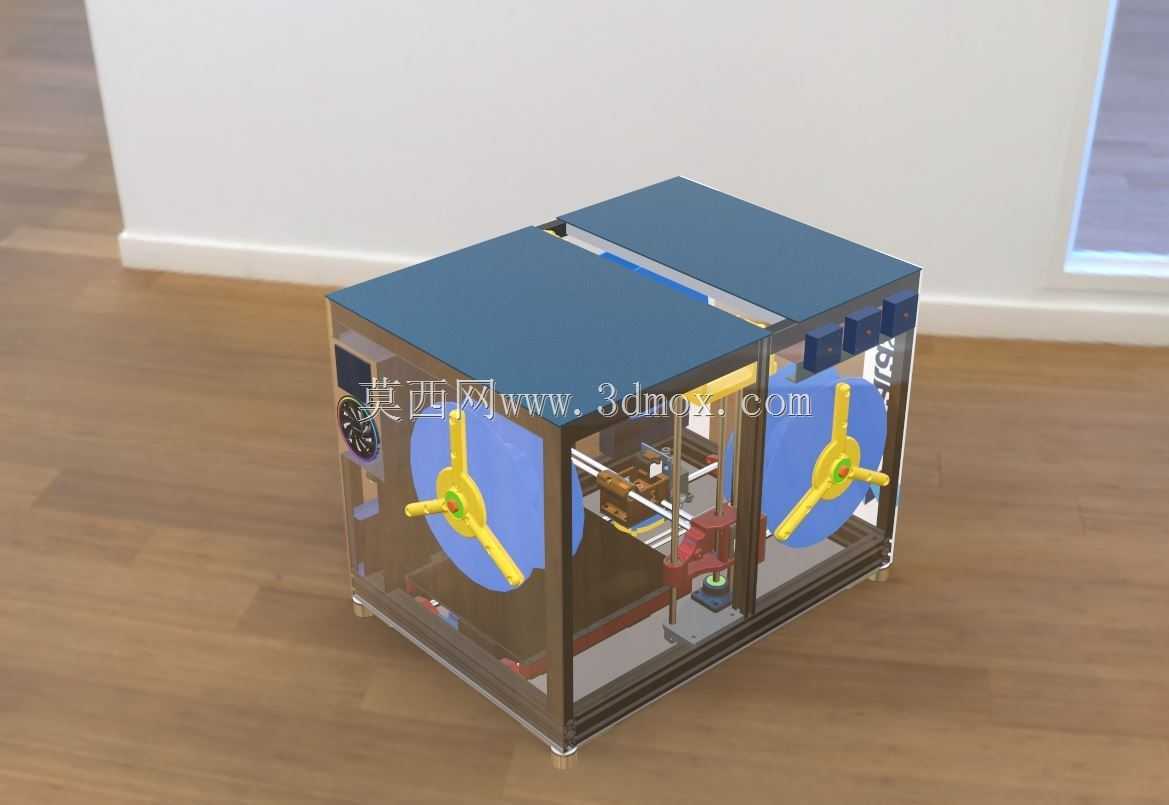

　　把切片好的模型文件存入存储设备插入接口就能启动打印，不会因为电脑端的程序卡顿中断打印进程。成型平台采用表面贴附磨砂贴膜的玻璃板，打印前只需要把平台调平到合适的间隙，耗材就能牢固附着在平台表面，打印完成后待平台冷却，零件可以很轻松地从平台上取下，不需要额外使用铲刀撬动，避免平台表面被刮花影响后续的打印附着力。设备的侧部预留了耗材架的安装位，可以直接挂载1kg规格的标准耗材卷，耗材通过导料管送入打印头，整个送料路径的阻力经过优化，不会出现送料打滑导致的断料问题，透明护板同时起到了安全防护的作用，打印过程中高温的喷嘴不会被操作人员误触，也能减少腔体内的热量散失，让ABS这类容易因为温度骤降产生翘曲的耗材也能稳定成型。
