多通道挤出机六合一热端结构设计

项目分类:3D打印机 发布时间:2022-05-03 ID:610404
  • 多通道挤出机六合一热端结构设计
  • 多通道挤出机六合一热端结构设计

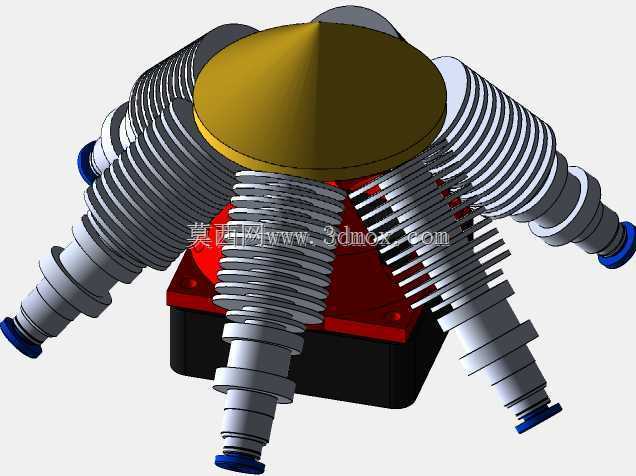

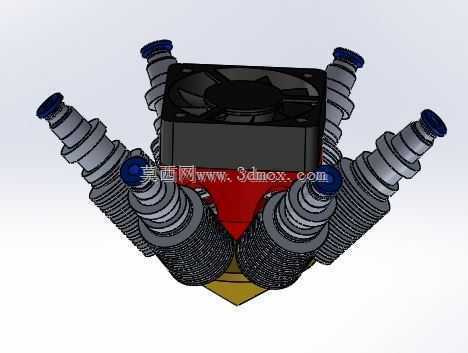

  在FDM熔融沉积成型设备的多色、多材料并行打印场景中,单喷头切换方案往往存在换料余料残留、打印头移动惯量大、对位偏差累积等问题,六合一热端正是针对这类痛点开发的集成式挤出末端组件,可同时接入六路耗材进料通路,在不切换喷头位置的前提下完成不同耗材的熔融挤出切换,大幅压缩多材料打印的空行程占比,减少换料带来的打印瑕疵。从结构布局来看,该热端采用中心对称的V型排布设计,六个加热喉管沿中心散热块周向均匀分布,每一路喉管都独立对应一套进料通路与喷嘴,喉管与中心加热块之间做了隔热间隙设计,避免非工作通路的耗材受邻路高温影响出现提前软化、堵料的问题。顶部集成的轴流散热风扇直接对准散热鳍片区域,通过强制对流带走喉管上部的多余热量,

  保证耗材在进入熔融腔之前保持固态,形成可靠的固液相分界,防止耗材在喉管内软化膨胀引发送料阻力骤增。设计过程中需要重点平衡几个核心边界:首先是六路喷嘴的同轴度公差,所有喷嘴的出丝端面必须处于同一水平平面,平面度公差需要控制在0.05mm以内,否则打印过程中会出现部分通路出丝刮蹭已打印层、部分通路出丝无法贴合床面的问题;其次是加热块的温度均匀性,中心加热块内置单根加热棒与热敏电阻,需要通过热仿真优化加热块的外形轮廓,保证六个喷嘴位置的温差不超过±3℃,避免不同通路的耗材熔融状态不一致导致的出丝直径波动;再者是安装接口的兼容性,热端整体的安装法兰采用标准2020/4040铝型材适配的孔位设计,安装孔距预留30mm通用调节余量,

  可直接适配市面上多数近程、远程挤出架构的3D打印机机架,不需要额外加工转接件。实际使用中,该热端可支持PLA、ABS、PETG、TPU等多种常用FDM耗材的并行打印,每一路进料通路都配备独立的送料驱动模块,切换耗材时仅需要控制对应通路的送料电机启停,不需要移动整个打印头的位置,相比传统单头换料方案,换料响应速度提升60%以上,同时避免了喷头反复移动带来的定位误差累积。散热结构的设计上,喉管部分采用不锈钢薄壁材质,利用不锈钢较低的热传导系数减少热量向散热端的传递,散热鳍片采用铝合金一体切削成型,鳍片间距2mm,配合顶部4010轴流风扇的风压,可在环境温度30℃的工况下将喉管上部温度稳定在50℃以下,完全满足耗材固态送料的温度要求。

  安装边界方面,热端整体最大外轮廓直径为120mm,顶部风扇安装位高度为35mm,喉管伸出长度为48mm,喷嘴端面到安装法兰的垂直距离为62mm,在做设备结构适配时,需要预留至少130mm的Z向安装空间,同时X/Y方向需要预留130mm的运动避让空间,防止热端在打印行程内与机架、打印床等部件发生干涉。在进料通路的设计上,每个喉管的进料口都做了15°的导向倒角,可直接适配外径1.75mm的标准FDM耗材,进料口内径2mm,公差控制在±0.05mm,既能保证耗材顺利插入,又不会因为间隙过大导致耗材弯折卡料。加热块的熔融腔直径为4mm,长度为12mm,可保证耗材在腔体内有足够的熔融长度,在10mm³/s的最大出丝速率下依然能保持稳定的熔融状态,不会出现生料挤出的问题。日常维护时,只需要松开喉管顶部的锁紧螺母即可单独更换某一路的喉管或喷嘴,不需要拆解整个热端组件,大幅降低了多喷头方案的维护成本。针对多色打印常见的串色问题,该结构的每个喷嘴熔融腔都做了独立的隔断设计,不同通路的熔融腔之间没有连通间隙,从根源上避免了不同颜色耗材在加热块内混流的问题,换色时仅需要排出2-3mm的余料即可得到纯净的目标颜色耗材,相比混色喷头的换料余料量减少80%以上,有效降低了多色打印的耗材损耗。
