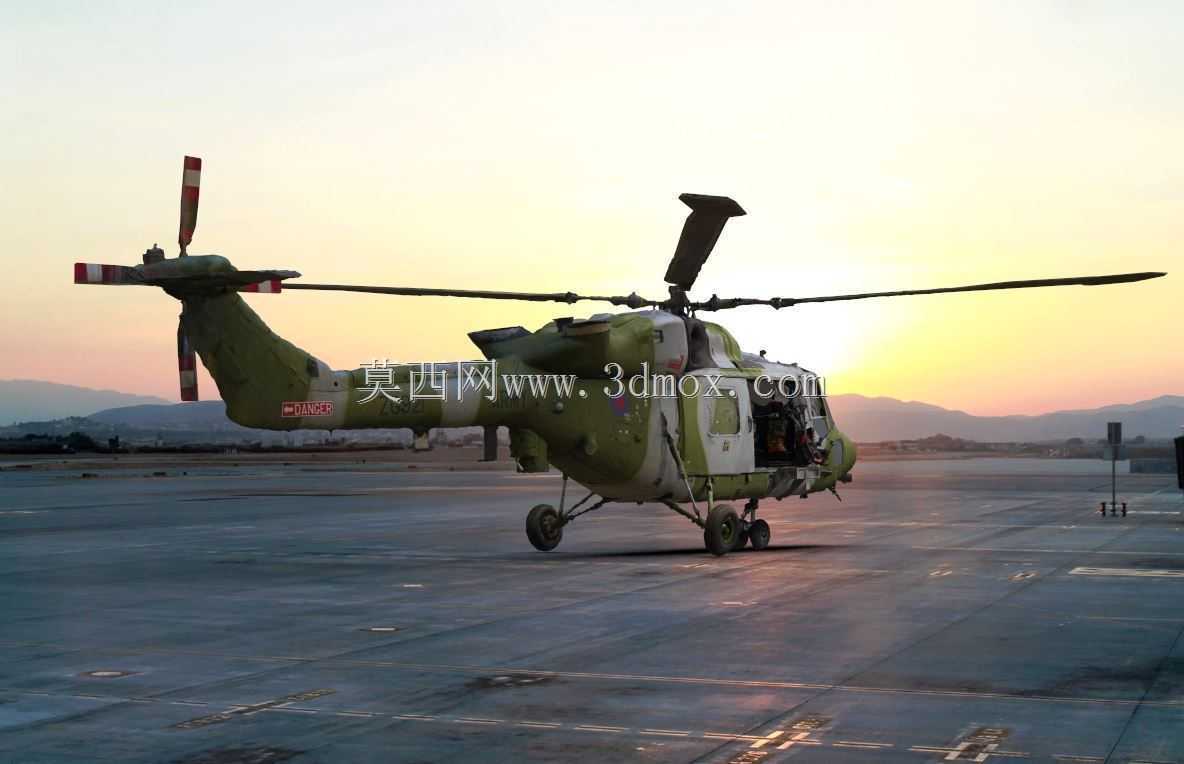

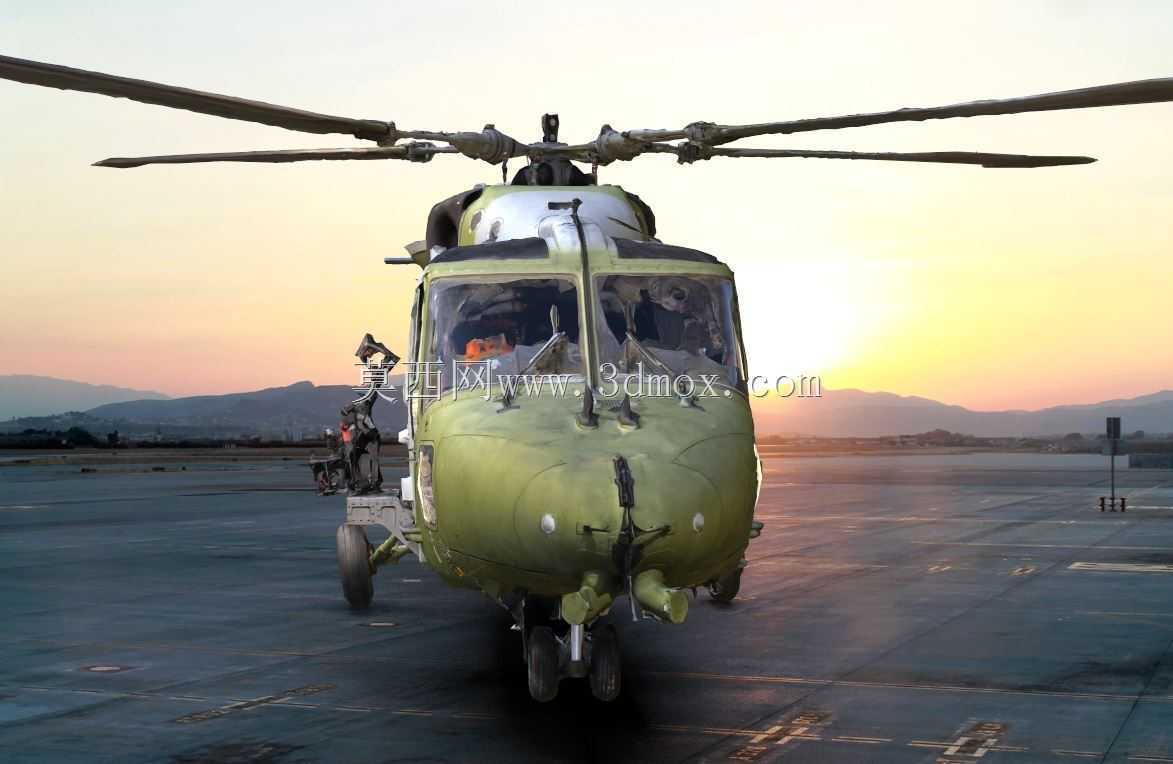

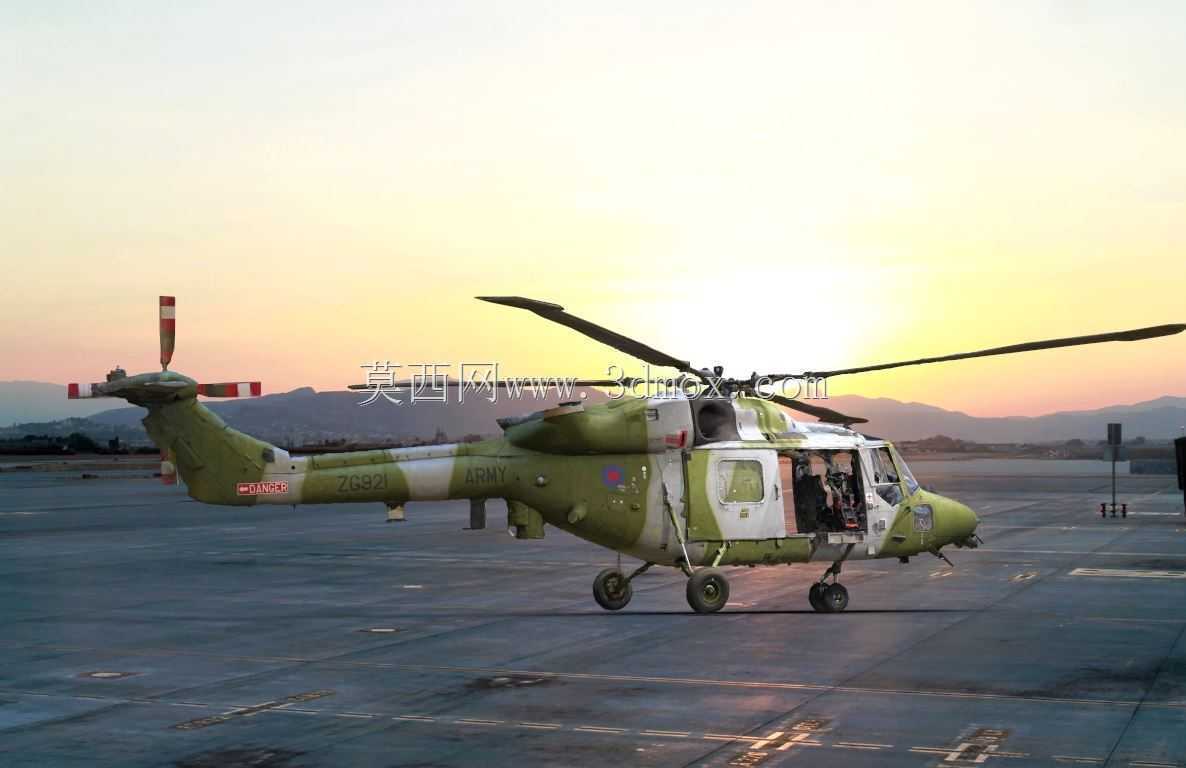

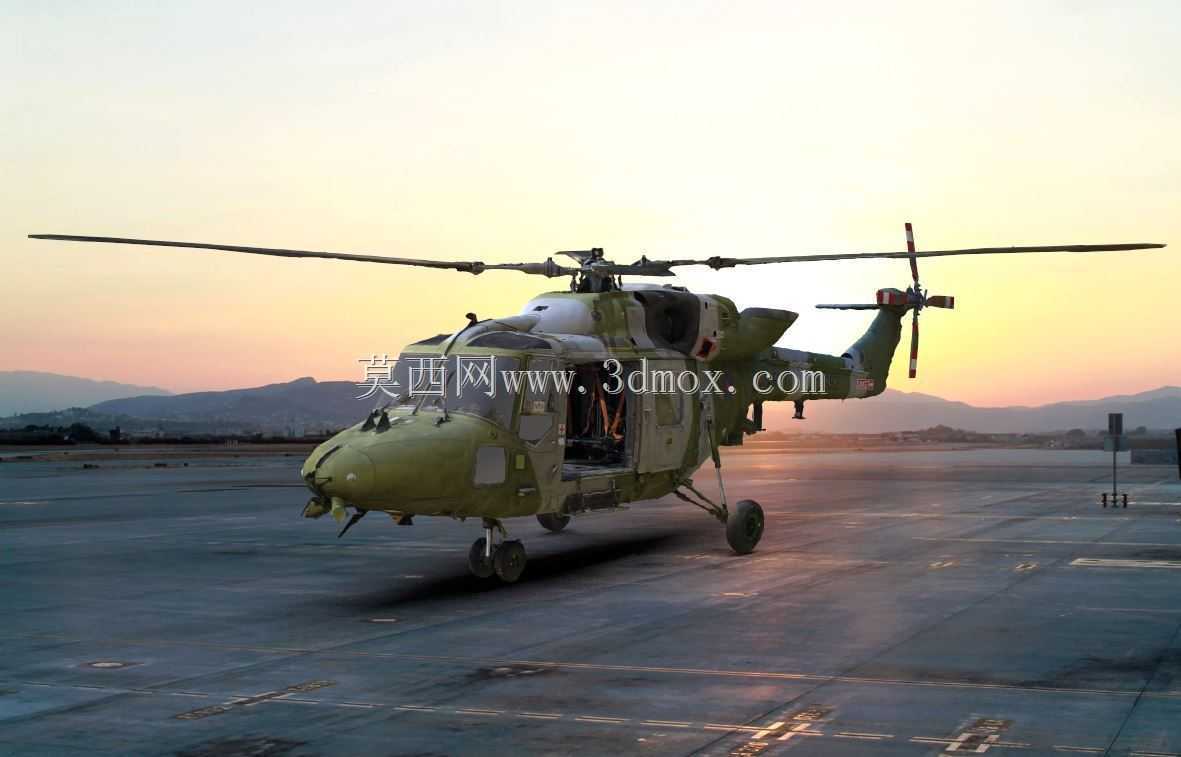

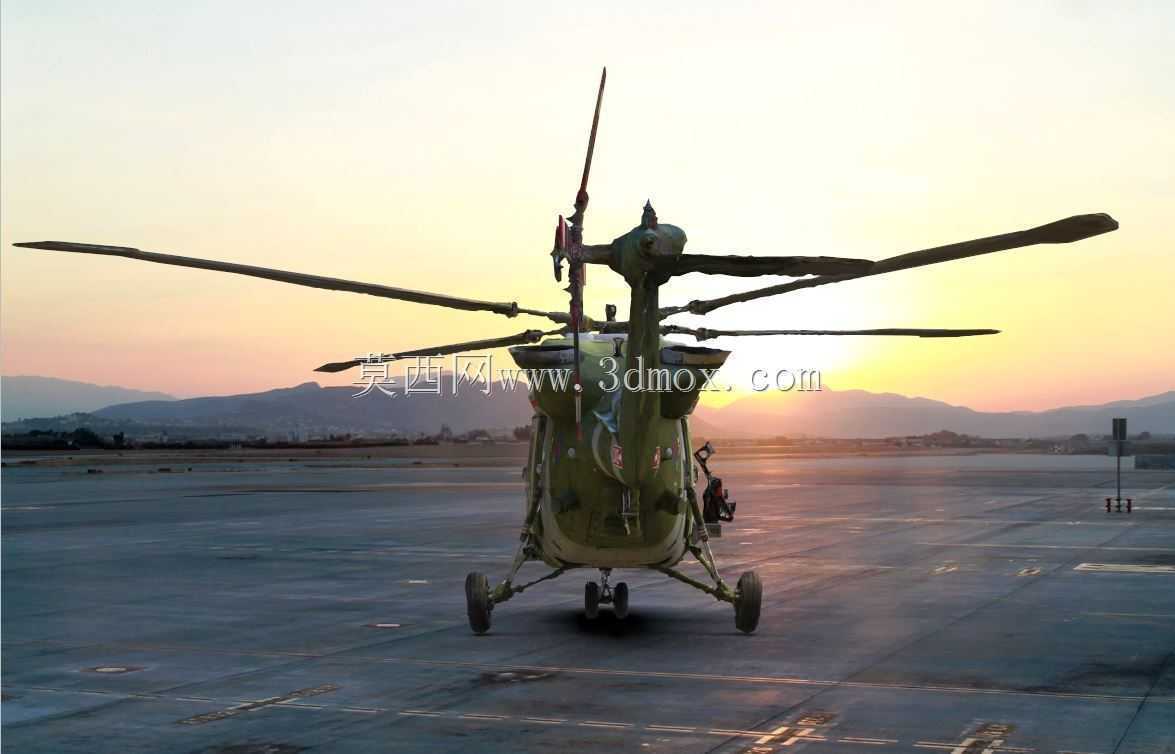

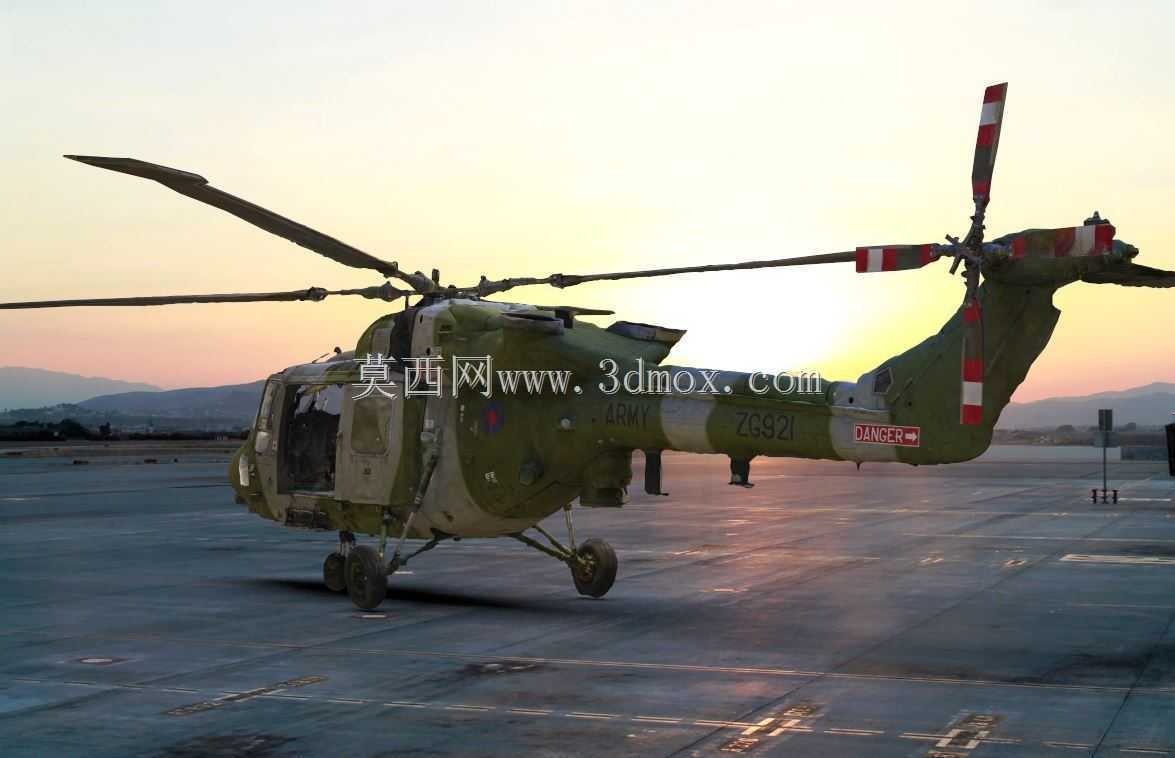

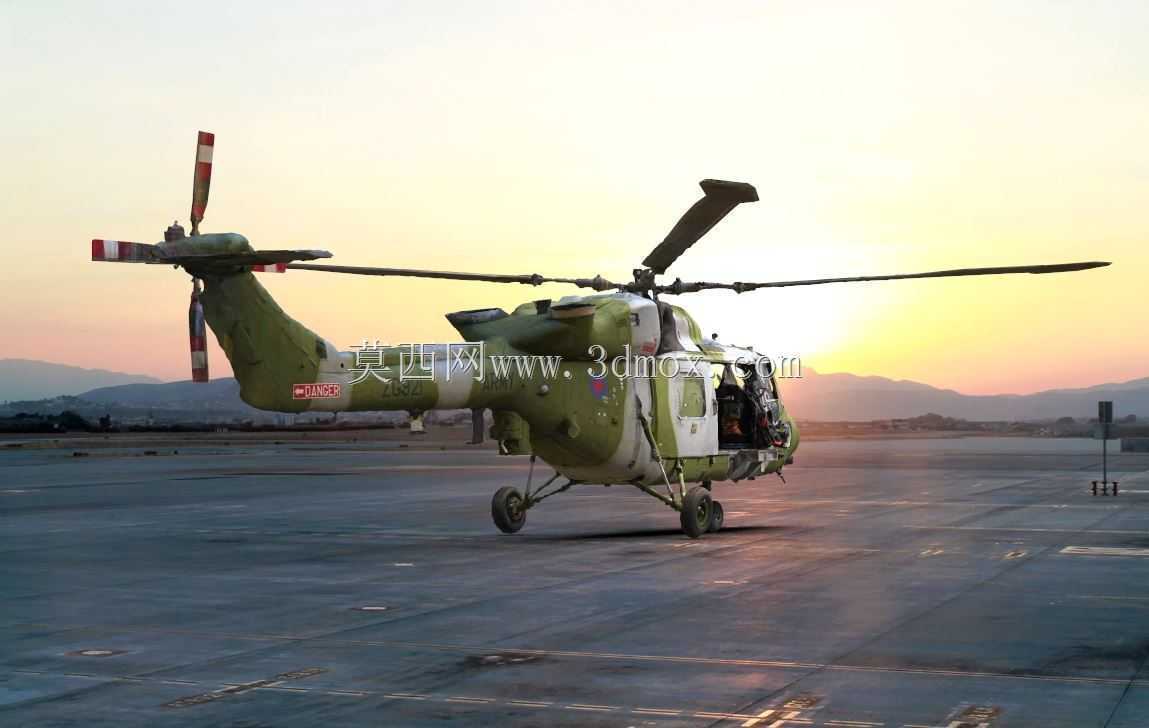

韦斯特兰山猫多用途军用直升机精细建模

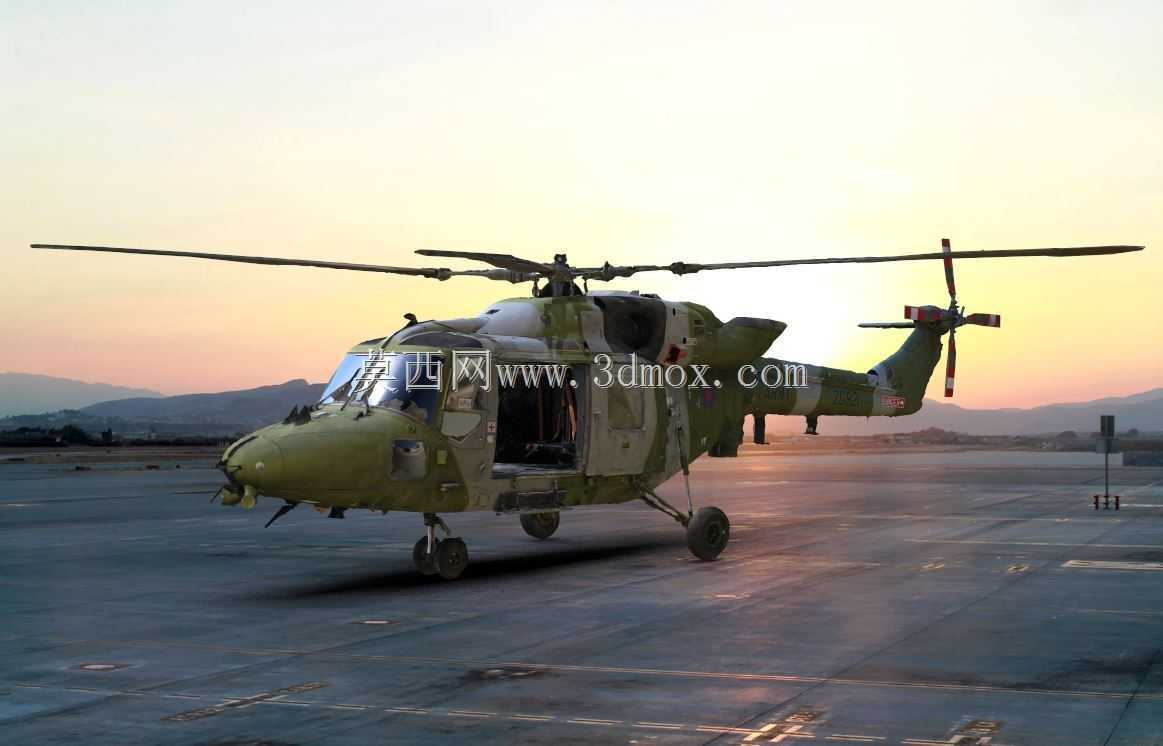

　　本次建模的韦斯特兰山猫直升机，是面向航空装备结构演示、作战场景仿真、地勤实训模拟等场景开发的高精度三维数模，完整还原了该型旋翼机的实机结构特征与外部安装边界。从实际应用场景来看，该型直升机作为中型多用途军用旋翼平台，可承担战术运输、反潜反舰、武装侦察、战场搜救、要员通勤等多重任务，适配陆航前线起降、海军舰载系留、民用应急救援等多种作业环境，建模过程中针对不同任务构型的结构差异做了可切换的结构预留，能够支撑不同场景下的仿真演示需求。

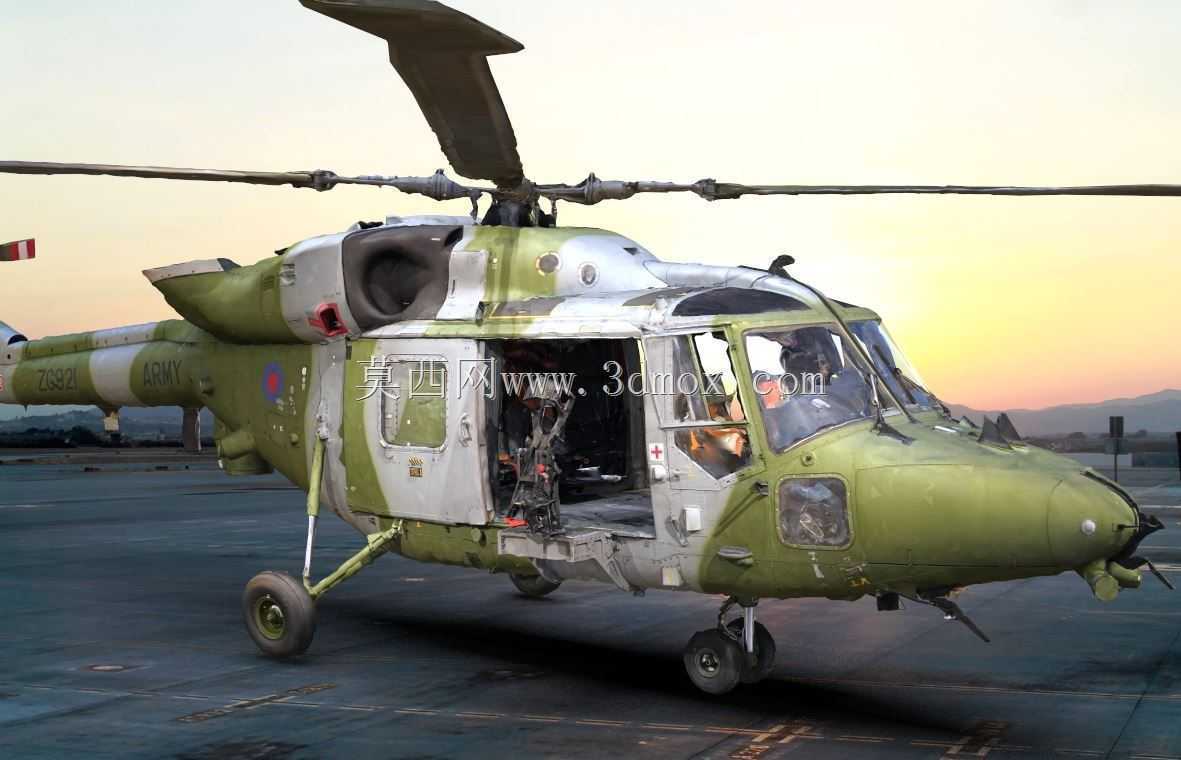

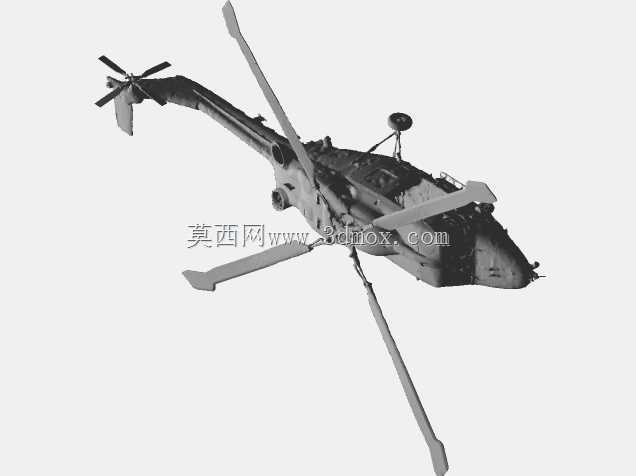

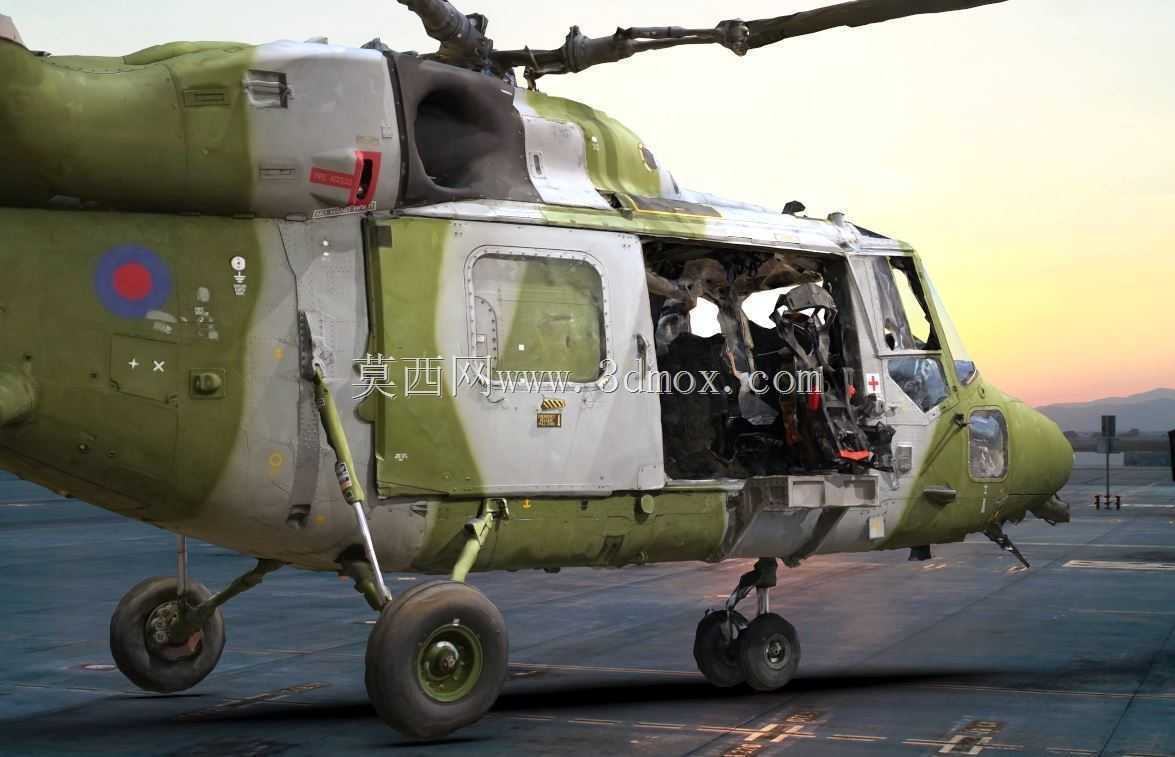

　　从设备实际用途维度拆解，该机型的核心功能依托旋翼系统、动力舱段、任务舱段、起落架系统四大核心模块实现。主旋翼采用四叶铰接式结构，建模时完整还原了桨叶的翼型剖面、桨毂的铰链接头、变距拉杆的连接关系，尾桨为三叶结构布置在尾梁左侧，配合垂尾、平尾的气动舵面，能够实现低空大速度突防、舰面小半径转向、复杂气象条件下稳定悬停等飞行特性，对应实机可在6级海况下完成舰载起降，最大飞行速度超过250公里每小时的性能特征。机身主体采用半硬壳式铝合金铆接结构，建模时还原了机身蒙皮的铆接接缝、检修口盖的布置位置、机身侧面的舱门开启结构，其中乘员舱侧门为滑动式开启设计，舱门打开后可完整露出舱内的座椅布局、武器挂载接口、索降作业空间，对应实机可搭载10名全副武装的作战人员，或在舱内布置反潜声呐浮标、搜救医疗担架等任务载荷。

　　产品功能特性层面，建模过程中针对实机的可动结构做了分层设计：主旋翼与尾桨可绕转轴实现360度旋转，桨叶可通过变距拉杆实现周期变距、总距变距的动作模拟；前三点轮式起落架可实现缓冲支柱的压缩行程模拟，主起落架采用双轮结构布置在机身中部下方，前起落架为单轮结构带转向机构，能够模拟地面滑行、着舰冲击的缓冲过程；机身两侧的短翼挂架可根据任务需求挂载反坦克导弹、火箭弹发射巢、反潜鱼雷、副油箱等不同载荷，挂点的接口尺寸完全匹配实机的安装标准，可直接替换不同任务载荷的数模完成构型切换；驾驶舱的风挡玻璃、侧窗均做了透明材质的结构分层，可还原舱内的驾驶仪表、操纵杆、乘员座椅的布局细节，机头下方的光电探测窗口、雷达罩结构也完整还原了实机的外形轮廓与安装位置。

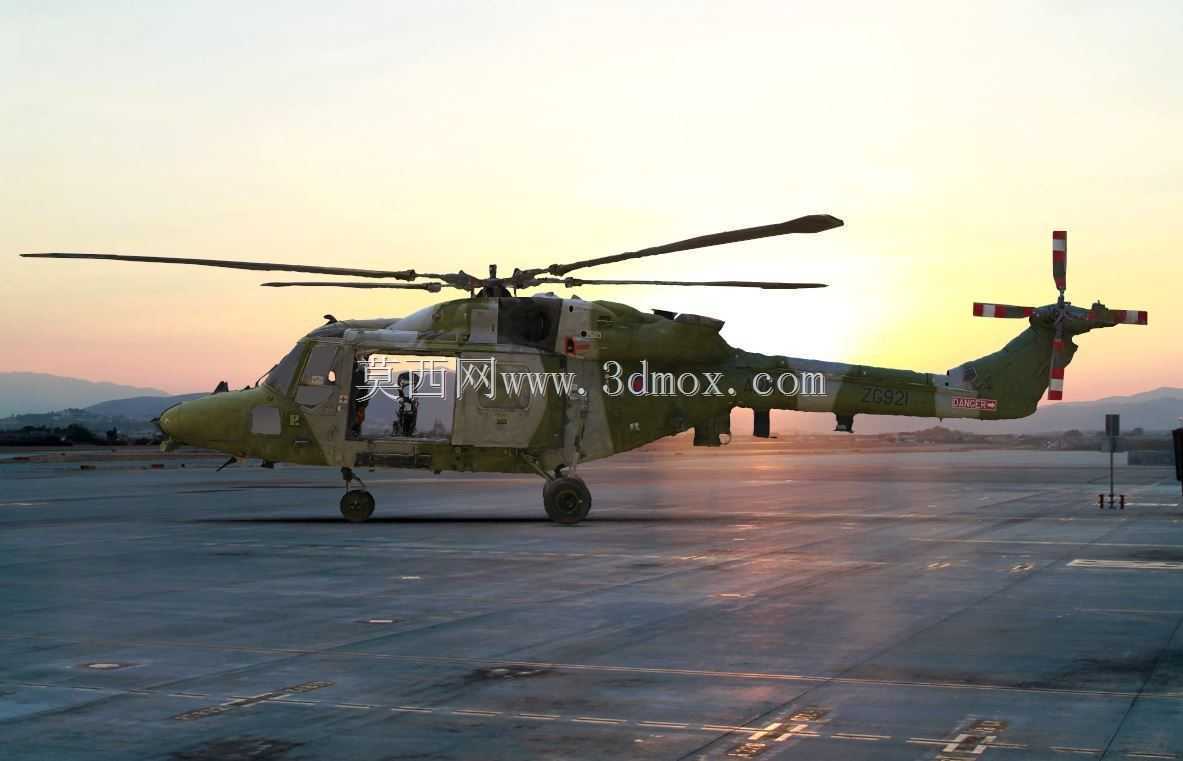

　　设计思路上，整个建模过程遵循实机的测绘尺寸逆向推导，以公开的实机三视图、实物实拍照片为尺寸基准，先搭建机身的纵向基准轴线，确定机头雷达罩、驾驶舱、动力舱、尾梁、尾桨的纵向位置关系，再以旋翼转轴为横向基准，确定主起落架、短翼挂架、平尾垂尾的横向安装边界，最后细化蒙皮接缝、口盖、天线、标识等细节特征。外形尺寸方面，模型严格匹配实机的尺寸参数：机身总长不含旋翼为15.16米，主旋翼直径12.8米，机高至垂尾顶部为3.66米，机身宽度为2.94米，主轮距为2.78米，前主轮距为3.89米，所有外部突出物的尺寸均符合实机的安装边界，包括机身顶部的发动机进气口、排气口，尾梁上的导航天线、告警装置，机身侧面的救援绞车、应急抛放口盖等结构，均按照实机的相对位置做了1:1还原，未出现结构干涉、尺寸偏差的问题。

　　从结构设计从业者的使用角度来看，该模型的层级划分清晰，机身结构、旋翼系统、起落架系统、任务载荷、舱内结构分别做了独立的图层分组，可单独拆解用于结构教学、装配演示、干涉检查等工作；模型的曲面过渡连续，蒙皮的曲面均达到G2连续标准，无碎面、扭曲面、破面等问题，可直接用于渲染出图、动画制作、3D打印等后续环节；针对舰载使用场景的特殊结构，比如尾梁下方的着舰格栅、机身侧面的系留挂点、旋翼的折叠机构预留位置，也都做了细节还原，能够支撑舰载直升机作业流程的仿真演示需求。
