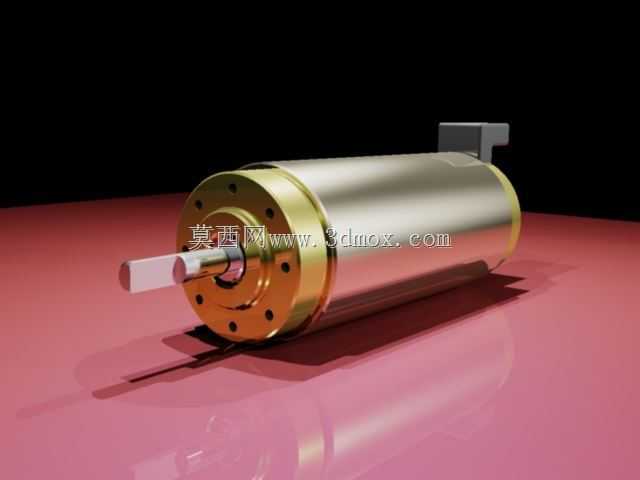

带安装法兰精密微型直流驱动电机

　　这款精密直流驱动部件，在小型自动化执行单元、精密检测仪器、医疗采样设备、小型机器人关节驱动场景中应用十分广泛，区别于普通开环驱动电机，其输出轴的径向跳动控制在微米级区间，适配需要精准转速匹配、低传动间隙的动力输出场景。从结构设计逻辑来看，整机采用同轴式布局，输出端设置带均布安装孔的法兰端面，安装时可直接通过法兰孔与负载端的安装基面贴合定位，无需额外设计转接支架，能有效缩减动力单元的整体安装空间，法兰端面上的安装孔采用对称排布设计，可适配不同角度的安装需求，避免安装时出现线缆干涉、空间避让不足的问题。机身主体采用金属薄壁外壳设计，既可以屏蔽内部电枢运转产生的电磁干扰，避免对周边的传感检测单元造成信号影响，

　　同时金属壳体的散热效率远高于塑料壳体，在持续额定负载运转工况下，能快速将电枢绕组产生的热量传导到外部安装基面，降低绕组温升，延长连续工作时长。输出轴采用标准圆柱轴伸设计，轴端预留有平面卡位结构，装配联轴器或者传动齿轮时，可通过紧定螺钉直接顶在平面卡位上，避免传动过程中轴与连接件出现相对滑动，保障动力传输的稳定性。从安装边界尺寸来看，整机轴向总长度控制在紧凑区间，法兰外径适配小型设备的安装空间，输出轴的伸出长度经过优化，既可以满足常规联轴器的装配深度需求，又不会因为轴伸过长导致悬臂负载过大，造成轴承受力异常。端盖部分采用与机身过盈配合加定位销的装配方式，能保障前后轴承的同轴度，降低电机高速运转时的振动与噪音，

　　内部轴承采用微型深沟球轴承，可同时承受径向负载与少量轴向负载，适配带轻微轴向力的传动场景，比如小型丝杠驱动、齿轮啮合传动等工况。在实际选型应用中，这类电机常搭配减速箱、编码器组成闭环驱动单元，用于需要精准转速控制、小体积大输出扭矩的场合，比如实验室的精密液体分配设备、自动化产线上的小型物料分拣摆臂、便携式检测仪器的采样驱动机构，其紧凑的外形尺寸可以让设备整体结构更加集成化，不需要预留过大的动力安装仓。设计建模过程中，需要重点关注法兰安装面与输出轴的垂直度公差，若垂直度偏差过大，会导致电机安装后输出轴与负载轴不同心，运转时出现额外的径向力，加速轴承磨损，同时还要注意机身上出线端的位置设计，出线端采用侧置式接头，

　　避免轴向出线占用安装长度，接头的防护结构可避免线缆弯折断裂，提升设备布线的整洁度。在传动特性上，这类精密直流电机的低速运转平稳性较好，不会出现普通直流电机低速爬行的问题，适配需要低速平稳传动的场景，比如光学检测设备的镜头调焦驱动、精密位移平台的进给驱动，其输出扭矩的线性度较好，可通过电压调节实现平滑的转速调整，不需要额外搭配复杂的驱动控制模块即可实现基础的调速功能。从装配工艺角度来看，建模时需要考虑内部电枢与磁极的装配间隙，间隙过大会导致磁损增加、输出扭矩下降，间隙过小则可能出现运转时电枢扫膛的问题，端盖上的轴承室与轴承的配合公差选用过渡配合，既可以保障轴承的定位精度，又不会因为过盈量过大导致轴承内圈变形，影响运转顺畅度。
