软管泄漏检测用气动夹持工装结构

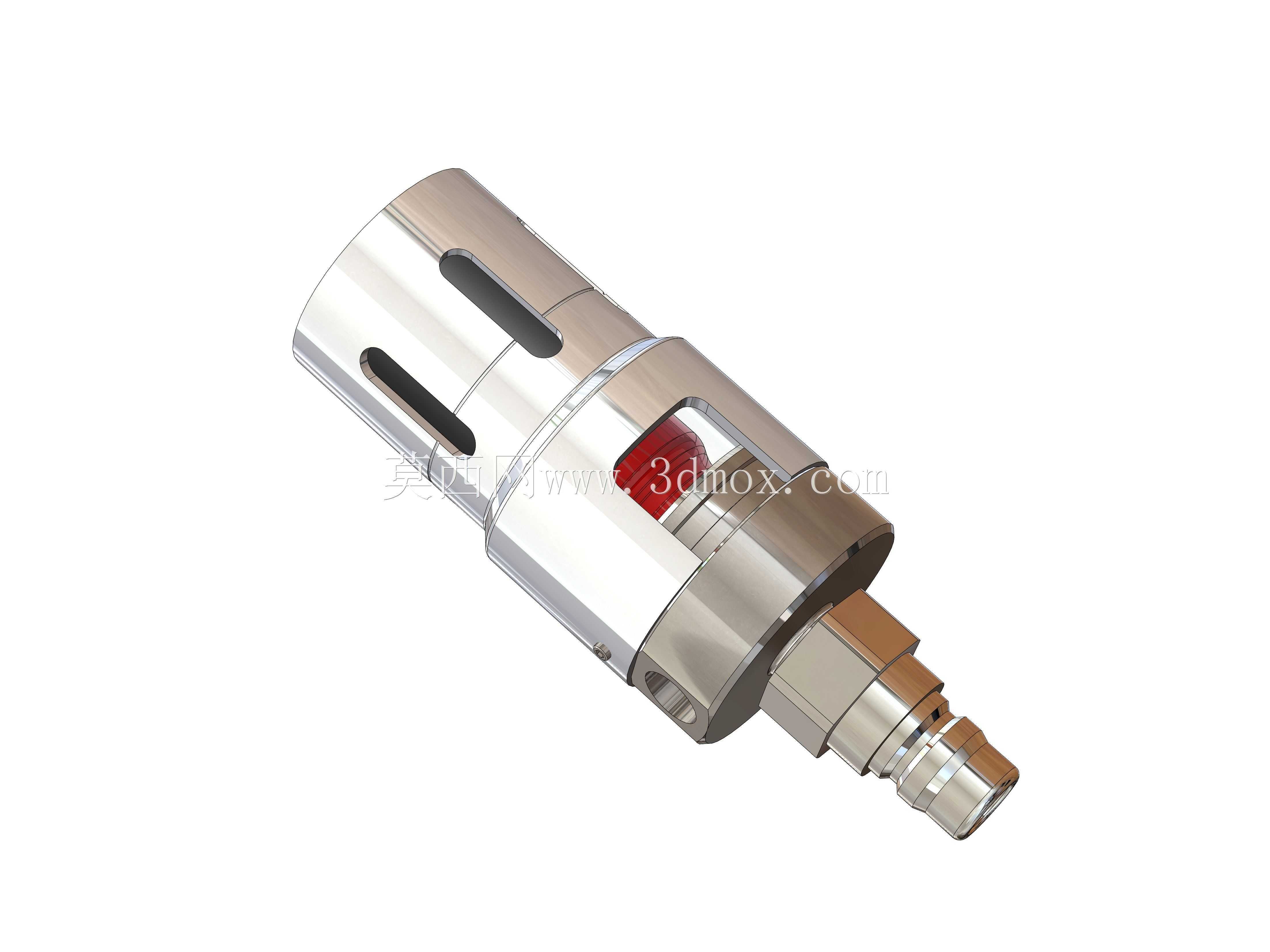

　　在流体管路零部件的出厂检测环节，泄漏测试是判定产品密封性能是否达标的核心工序，尤其是小口径柔性软管类工件，传统的硬夹持方式很容易造成管端变形、密封面压伤，要么出现夹持处额外泄漏干扰检测结果，要么直接损伤工件造成报废，这款气动夹持工装就是针对这类场景开发的专用检测配套部件。从实际使用逻辑来看，这类夹持器的核心适配边界完全围绕被测工件的尺寸参数展开，设计阶段需要精准匹配被测软管的内径、外径公差范围，不同通径的软管需要对应更换前端的胀套接触组件，不能跨规格混用，否则会出现夹持力不足或者胀套过度膨胀撕裂的问题。整个夹持器的主体采用同轴式阶梯轴布局，从前端的工件插入端到后端的气源连接端，所有流道与夹持动作腔室都集成在同一根主体轴线上，

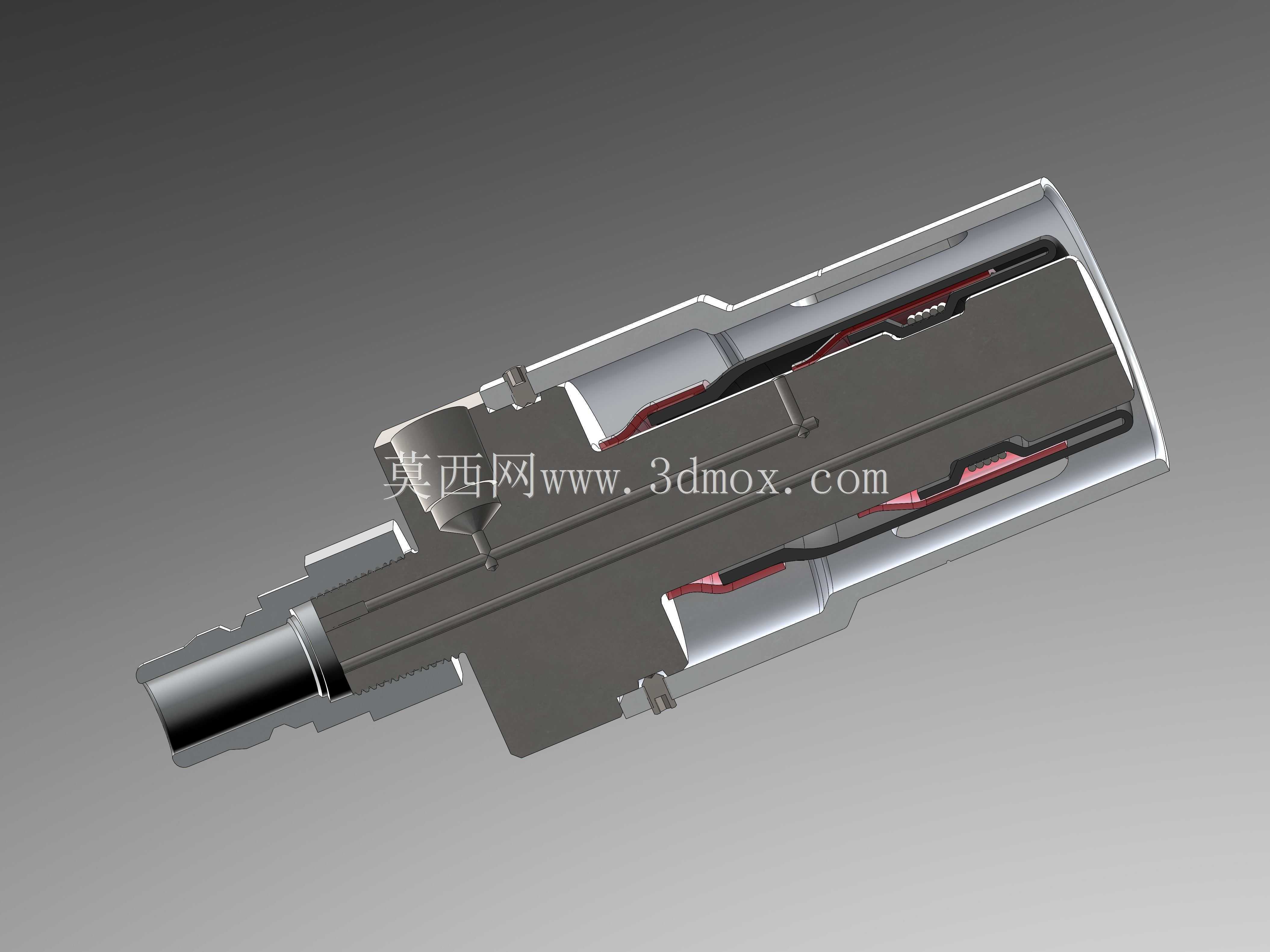

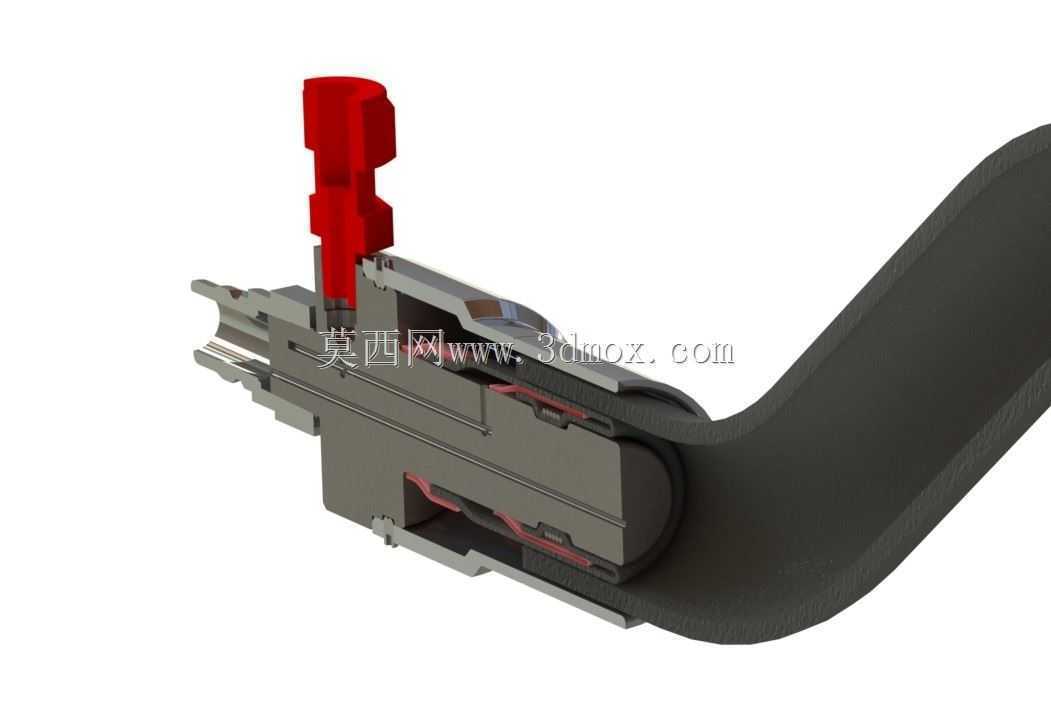

　　没有额外的外置管路，既缩小了整体安装占用空间，也避免了外接管路带来的额外泄漏点。主体上设置了两个独立的压缩空气通路，其中靠近后支座的通路直接连通到工件夹持位的内腔，作用是在夹持完成后向被测软管内部注入测试用压缩空气，配合后端的压力传感器实时监测管路内的压降变化，以此判定工件是否存在泄漏缺陷；另一个通路设置在法兰侧的环形腔体内，直接连通到橡胶胀套的背后空腔，当通入驱动压缩空气时，气压会均匀作用在橡胶胀套的整个环形背面，推动橡胶件沿径向均匀膨胀，从软管的内孔壁或者外圆周面施加均匀的抱紧力，这种面接触的夹持方式不会像卡爪式夹持那样出现局部应力集中，既不会损伤软管的管壁，也能在测试压力范围内保证夹持位的密封可靠性，

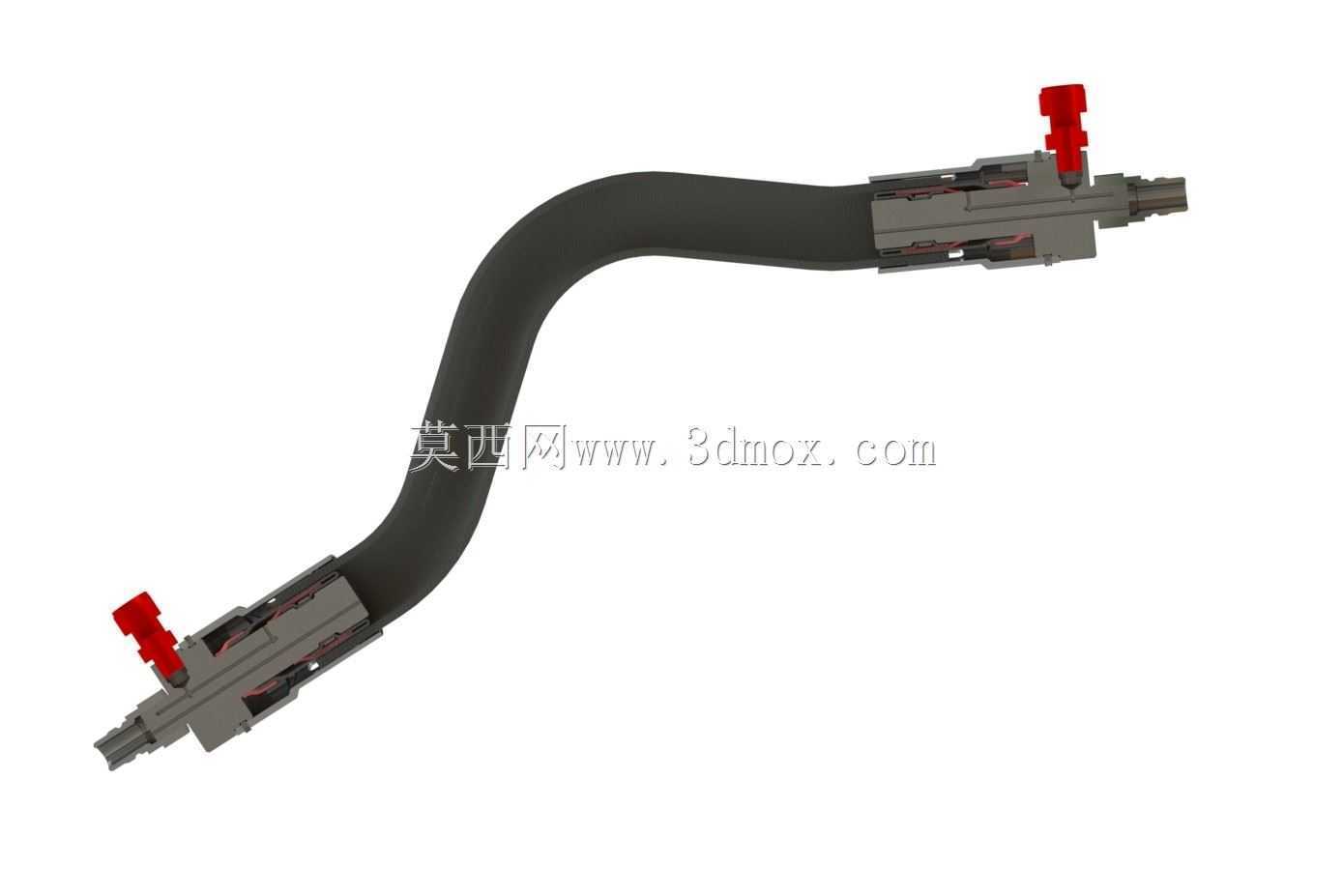

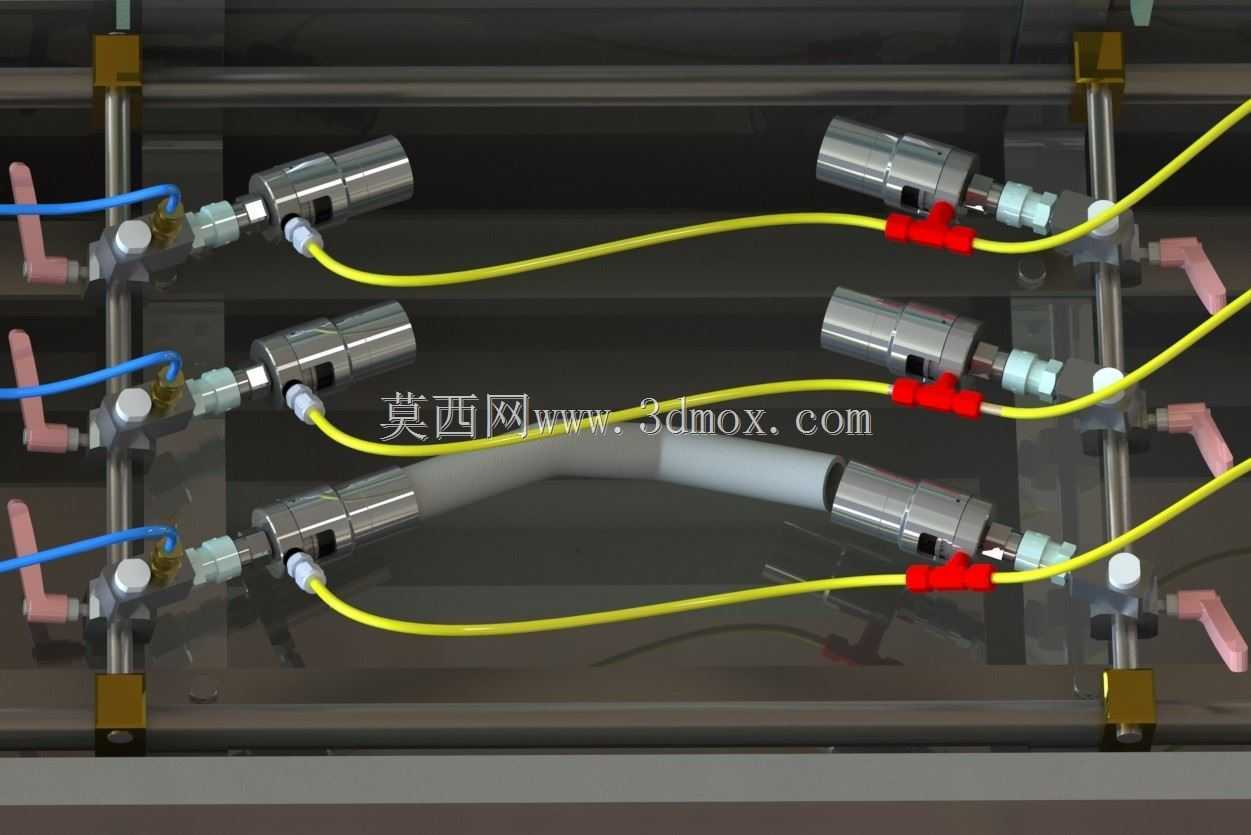

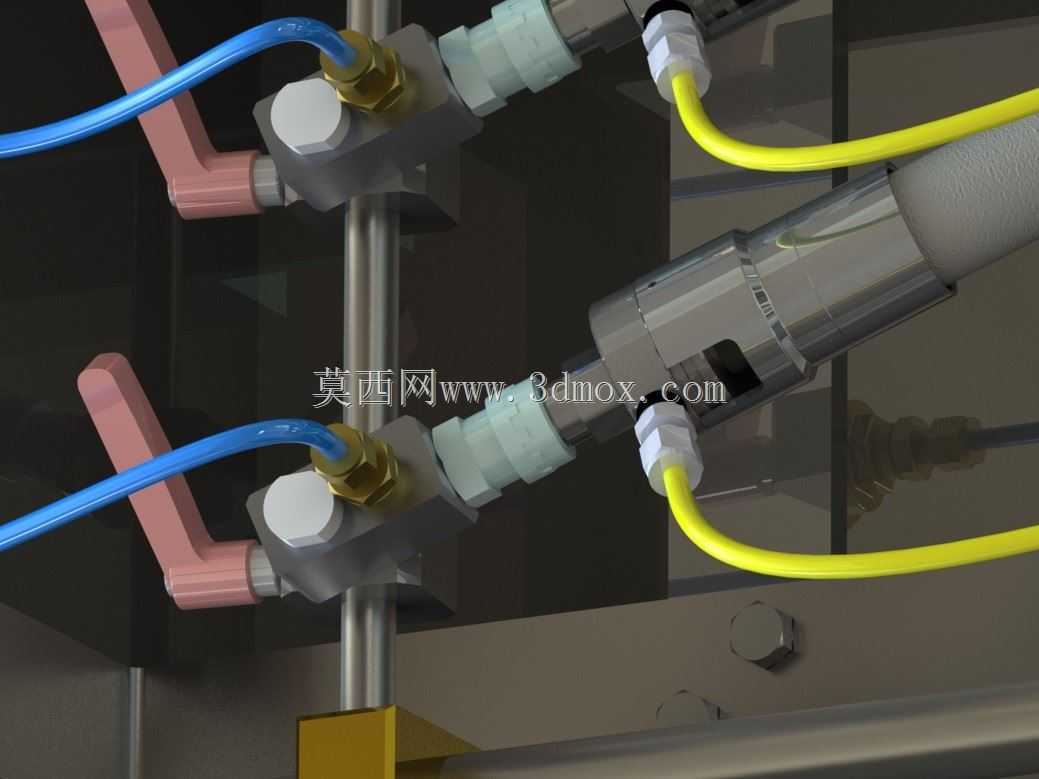

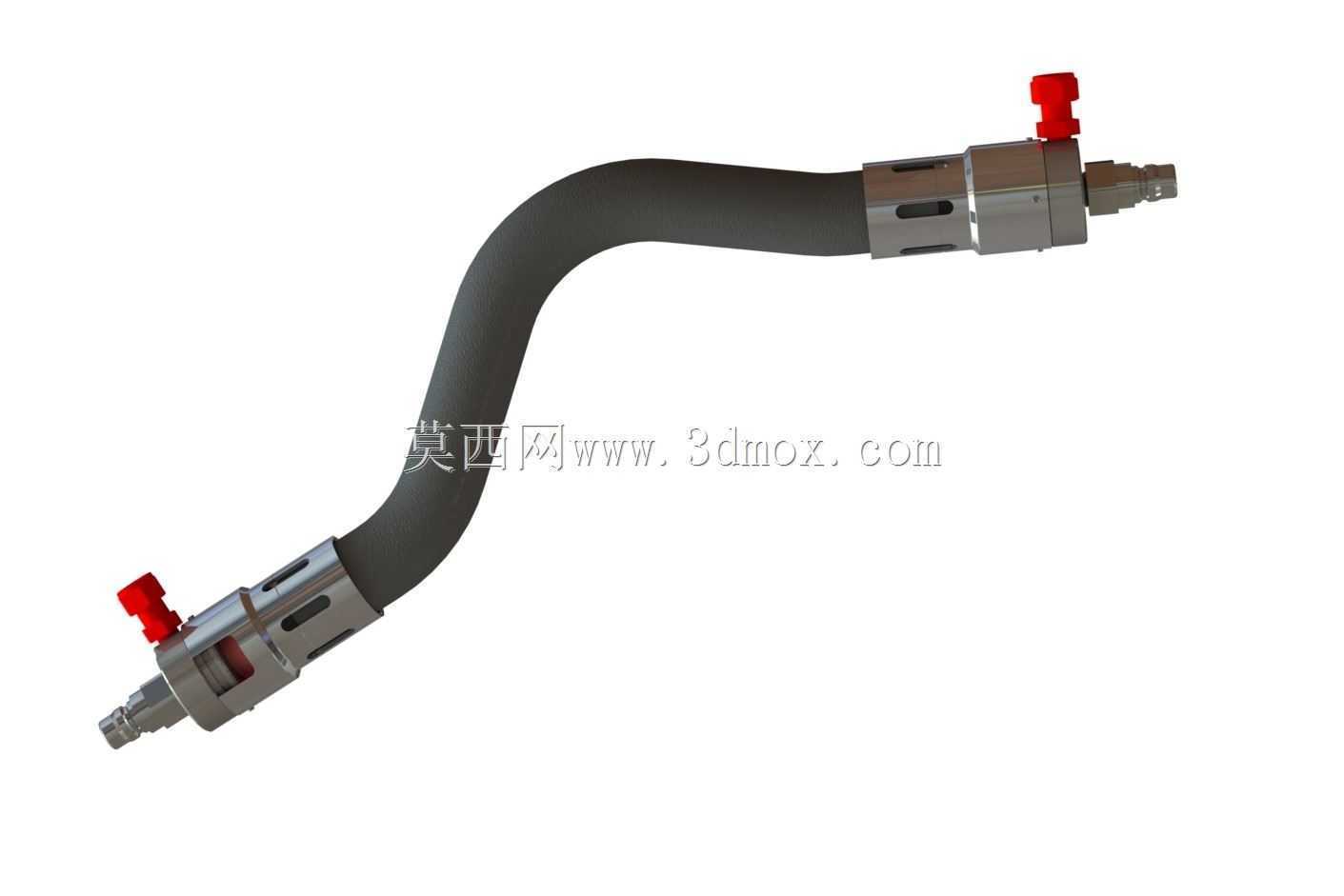

　　不会出现测试过程中工件弹出或者夹持位漏气的问题。如果被测工件是单开口的封闭端管件，只需要单台夹持器固定开口端即可完成整个测试回路的搭建，不需要像传统测试方案那样在工件两端分别布置夹持头、再额外连接两根密封软管来搭建气路，大幅简化了泄漏测试台的装夹流程，尤其是在水浸式泄漏测试工位上，这种集成式结构不会有多余的外置管路干扰观测，当被测工件存在泄漏点时，溢出的气泡会直接从工件表面冒出，不会被周边的管路遮挡，检测人员可以快速定位泄漏位置。从安装边界来看，这款夹持器的后端采用标准快插式气动接头接口，可以直接匹配工业现场常用的PU气管规格，主体上的定位法兰可以直接通过螺栓固定在测试台的安装面板上，不需要额外设计定制转接支架，

　　前端的工件插入端做了倒角导向处理，操作人员装夹工件时不需要精准对位，只要把管端对准导向口推入即可，配合气动驱动的夹持动作，单工位的装夹时间可以控制在两秒以内，适配批量生产线上的快节奏检测需求。结构设计上，所有与压缩空气接触的金属部件都做了表面防锈处理，适配水浸测试环境下的潮湿使用场景，橡胶胀套采用耐油耐老化的合成橡胶材质，长期反复膨胀收缩也不会出现开裂或者永久变形，正常使用工况下的胀套寿命可以满足上万次装夹需求，不需要频繁更换易损件。气路控制层面，两个通路的气压可以独立调节，针对不同壁厚、不同材质的软管，可以调整夹持腔的驱动气压来获得合适的抱紧力，避免压力过大胀坏软壁，或者压力过小导致密封失效；测试通路的气压则可以根据不同工件的测试压力标准灵活调整，配合压力传感器的实时数据采集，可以实现整个泄漏测试过程的自动化判定，不需要人工读取压力数值。在实际的生产线布局中，这类夹持器既可以单台使用适配单工位手动测试台，也可以多台成组布置在多工位自动化测试设备上，配合机械手自动上下料实现全流程无人检测，不管是汽车燃油软管、气动管路软管，还是民用给排水类柔性管件的泄漏检测，都可以通过更换对应规格的前端胀套组件来快速适配，不需要重新设计整个夹持器主体，大幅降低了不同规格产品检测的工装开发成本。
