110度夹角扭转式金属弹簧结构设计

　　在各类需要提供扭转复位、角度限位、弹性储能的机械结构场景中，带固定夹角的扭转弹簧是应用频次极高的弹性元件，本次设计的110度夹角金属弹簧，主要适配传感器触发机构、小型工装夹具复位、电器触点回弹等对扭转角度有明确要求的装配场景。这类弹簧不同于常规圆柱螺旋压缩弹簧的轴向受力模式，其受力方向为绕簧体中心轴的扭转力矩，两个伸出的扭臂分别卡接在机构的固定端与活动端，当活动端绕轴转动时，簧体产生弹性形变，输出与扭转方向相反的复位力矩，保证活动部件在失去外力后能够精准回到初始位置，或是在运动过程中提供持续的抵紧力，避免机构出现松动、虚位。

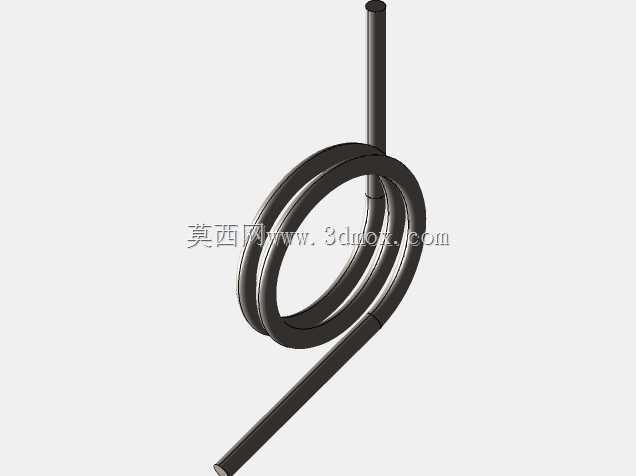

　　从实际装配的边界条件来看，该弹簧的簧体采用等节距螺旋绕制结构，簧圈之间预留有微小的均匀间隙，避免扭转受力时相邻簧圈出现摩擦卡滞，保证力矩输出的线性度。两个扭臂从簧体两端沿切线方向伸出，最终形成110度的固定夹角，这个角度是根据多数小型触发机构的初始安装位置确定的，能够直接适配安装空间内两个固定点的相对位置，不需要装配时额外对扭臂进行弯折调整，减少现场装配的二次加工工作量，同时也避免了手工弯折扭臂造成的簧体应力集中、局部断裂风险。簧体的内径尺寸按照常规小型销轴的直径匹配设计，能够直接套在直径适配的固定销轴上，不需要额外加装衬套，簧体的轴向长度控制在紧凑范围内，适配狭窄的安装空间，不会与周边的壳体、其他传动零件产生运动干涉。

　　设计过程中首先根据目标场景的力矩需求选定了弹簧钢丝的线径，保证在额定扭转角度下，弹簧输出的力矩能够满足机构复位的推力要求，同时最大扭转角度不会超过材料的弹性极限，避免出现塑性变形导致弹簧失效。扭臂的伸出长度经过反复校核，既保证了足够的力臂长度来输出需要的力矩，又避免扭臂过长导致装配后伸出机构外部，或是在运动过程中出现过大的弯曲变形。扭臂的端部采用平直切口处理，没有额外的弯钩或挂环结构，能够直接抵靠在机构的定位槽或定位凸台上，安装时只需要将簧体套入销轴，再将两个扭臂分别卡入对应的定位位置即可完成装配，拆卸维护时也不需要专用工具，直接拨动扭臂就能取出弹簧，适合需要频繁检修更换的设备场景。

　　在材料选型上采用常规的碳素弹簧钢材质，兼顾了弹性极限、疲劳强度与加工成本，能够适应常规工业环境下的使用需求，在-20℃到80℃的工作温度范围内都能保持稳定的弹性性能，不会因为温度变化出现力矩衰减。簧体表面没有额外的涂装处理，保留金属原色的同时做了去毛刺抛光，避免装配时划伤操作人员，也不会因为涂层脱落污染周边的精密传感元件。从运动特性来看，当扭臂从初始110度夹角被扭转到更小角度时，簧体的螺旋圈会均匀收紧，每一圈的受力分布均匀，不会出现局部圈距过小导致的并圈现象，保证整个扭转行程内力矩输出平稳，没有突变的卡顿感，这对于需要精准触发力的传感器类机构尤为重要，能够保证触发力度的一致性，提升设备的动作可靠性。

　　实际应用中这类弹簧常被用于小型行程开关的触发复位、检测传感器的探头回弹、工装夹具的快速夹钳复位、小型电器的开关触点抵紧等场景，相比标准件扭转弹簧，固定110度夹角的设计省去了选型时对扭臂角度的二次调整环节，设计人员在进行结构排布时，可以直接按照这个初始角度来设计对应的定位结构，不需要预留扭臂调整的冗余空间，能够进一步压缩整体机构的体积。在建模过程中，簧体的螺旋线采用等直径等螺距参数生成，扭臂与簧体的衔接处做了平滑的圆弧过渡，避免应力集中在衔接位置，这个位置也是扭转弹簧最容易出现断裂的位置，平滑过渡能够有效分散应力，提升弹簧的疲劳使用寿命，在反复扭转的工作条件下，能够达到数万次的动作寿命而不出现失效。安装时需要注意簧体的轴向固定，一般通过销轴两端的台阶或卡簧限制簧体的轴向窜动，避免弹簧在工作过程中沿销轴滑动，导致扭臂脱出定位位置，扭臂与定位结构的接触位置建议做小的圆角处理，减少扭臂端部的磨损，长期使用后如果出现力矩衰减，只需要直接更换同规格弹簧即可，维护成本极低。
