便携式电子设备挂载金属夹结构设计

　　做便携类电子设备结构设计的工程师，大概率都接触过这类背装式金属挂夹，它的核心作用是解决手持类检测、传感、巡检设备的随身挂载问题，不用额外搭配保护套或者挂绳，直接通过夹体的弹性形变卡合在腰带、工装口袋边缘、设备机架侧方的挂条上，解放操作人员双手，尤其适合工业现场巡检、户外作业、移动检测这类需要频繁取用设备的场景。

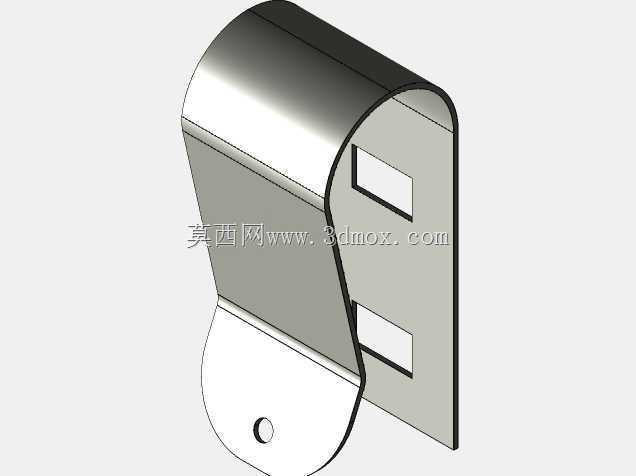

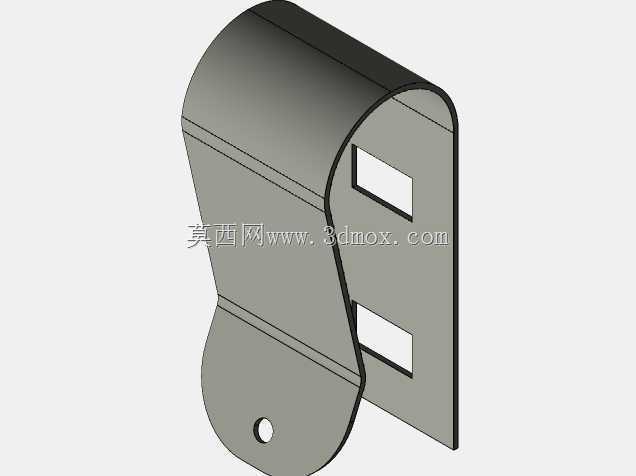

　　从结构设计逻辑来看，这款夹体采用一体化钣金弯折成型思路，没有额外的铆接、焊接拼接点，整体依靠金属板材自身的弯折回弹性能提供夹持力，避免了多零件装配带来的松动、脱落风险。夹体上部做了圆弧收边处理，整个外轮廓没有尖锐棱角，一方面是防止挂载时刮蹭作业人员的衣物或者皮肤，另一方面圆弧过渡的结构能分散弯折处的应力集中，反复开合夹持的时候不会在弯折根部出现金属疲劳断裂的问题。夹身开设的两个矩形镂空槽，不是单纯的减重设计，这两个槽位刚好对应便携设备背面的定位凸点，安装时凸点卡入槽内，能限制夹体与设备壳体之间的相对窜动，避免设备在跑动、弯腰作业时夹体移位脱落，同时镂空结构也能调整夹身的弹性模量，让夹持力度处于合适区间——既不会因为夹力过大导致拆装困难，也不会因为夹力不足在晃动时松脱。

　　夹体下部延伸出的带孔耳片，是预留的辅助固定位，当设备重量超过单靠卡扣定位的承重阈值时，可以穿过这个小孔加装一颗微型紧固螺钉，把夹体和设备壳体做硬连接，适配不同重量的传感类、检测类便携设备。整个夹体的安装边界完全贴合便携设备背面的弧面轮廓，弯折后的内弧尺寸和设备背面的曲率匹配，安装后夹体和设备壳体之间没有明显缝隙，不会在缝隙处积存灰尘、现场作业的油污或者雨水，减少设备清洁维护的工作量。

　　实际选型应用的时候，需要注意夹体的开合行程，这款夹体的最大张开量适配厚度在2mm到6mm之间的挂载基面，不管是普通工装的帆布腰带厚度，还是设备机架上的薄钢板挂边，都能稳定夹持。夹体与挂载基面接触的内侧表面没有做额外的防滑齿，是考虑到工业现场很多作业人员的工装面料容易被勾丝，光滑的内表面既能提供足够的静摩擦力防止滑落，又不会勾坏作业服面料，同时如果需要把夹体挂载在喷涂过的设备机架表面，光滑接触面也不会刮掉漆面，破坏设备表面的防腐涂层。

　　从建模实现的角度看，这类钣金件的建模重点是准确计算弯折处的展开系数，不同厚度的金属板材、不同的弯折内R角，对应的折弯扣除值都有差异，建模时如果展开尺寸计算偏差，实际冲压折弯后就会出现安装孔位错位、夹体内弧和设备背面不贴合的问题。这款夹体的弯折处采用了和板材厚度匹配的内R角，没有做直角弯折，就是为了适配常规钣金折弯工艺的加工要求，不需要特殊的折弯模具，普通数控折弯机就能完成加工，量产时的工艺成本更低。另外夹体的边缘都做了卷边或者去毛刺处理，加工完成后不会有锋利的切口，不管是组装人员安装夹体，还是终端用户日常使用，都不会被割伤，符合工业配件的安全设计要求。

　　在实际的工业场景里，这类金属夹的应用范围比想象中更广，除了配套便携传感检测设备，还可以用在小型手持终端、便携式测温仪、气体检测仪、巡检记录仪这类需要随身挂载的设备上，相比塑料材质的挂夹，金属材质的抗老化性能更好，在高低温环境、有腐蚀性气体的工业现场，不会出现塑料件常见的变脆、开裂、老化失效问题，使用寿命更长，也更适合复杂的工业作业环境。设计时没有采用额外的弹簧结构提供夹持力，完全依靠板材自身的弹性，也减少了弹簧锈蚀、失效的故障点，整个零件没有易损结构，长期使用的可靠性更高。
