复合翼垂直起降固定翼空中载具结构

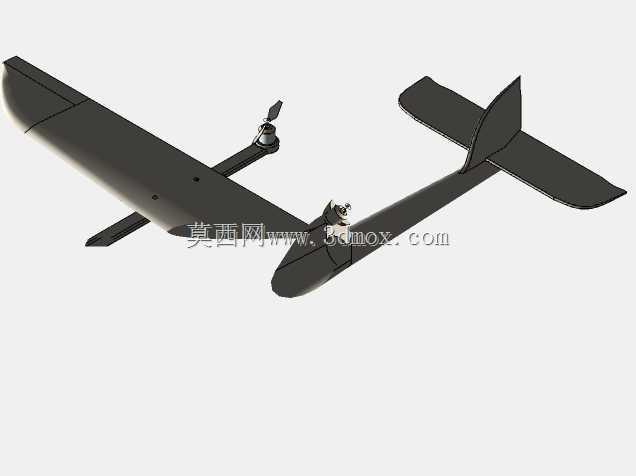

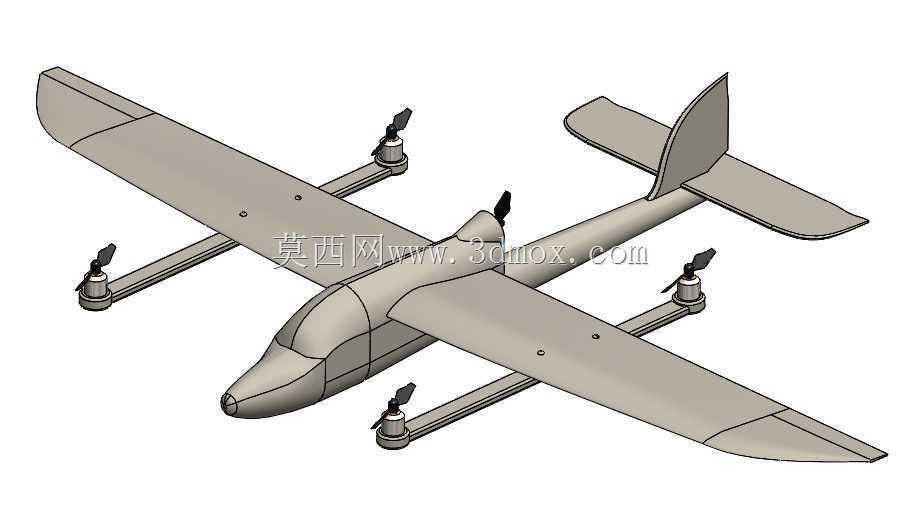

　　这款复合翼垂直起降固定翼载具的三维结构，核心是兼顾固定翼长航时巡航效率与多旋翼垂直起降无跑道需求的融合设计，在民用测绘、电力巡检、边境巡查、应急通信中继这类作业场景中，这类布局的载具能省去弹射架、降落伞回收的配套设备投入，在山地、舰船甲板、城市楼宇间狭小场地就能完成起降作业，作业半径比纯多旋翼机型提升三到四倍，巡航阶段的单位航程能耗仅为同起飞重量多旋翼的五分之一左右。从结构设计逻辑来看，整机采用上单翼常规尾翼布局，机翼展弦比控制在8左右，兼顾低速巡航升阻比与结构刚度，翼身融合段做了平滑过渡处理，减少巡航阶段的翼根干扰阻力，机身截面为近似椭圆的流线型，内部预留了航电电池舱、任务载荷舱的安装空间，载荷舱位于机身重心区间，

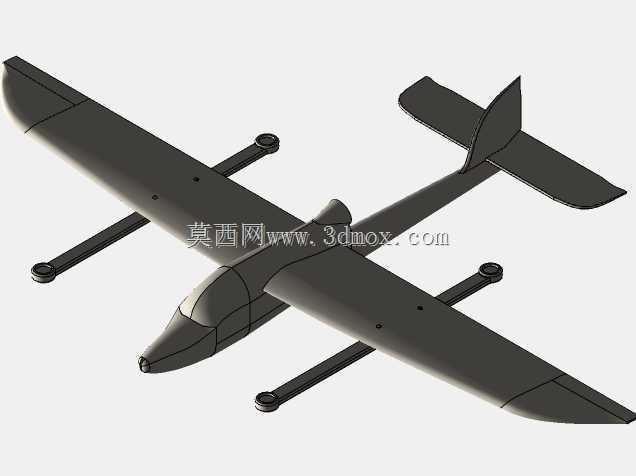

　　避免挂载设备后出现整机重心偏移超出操纵裕度的问题。垂直起降动力单元采用四旋翼分布形式，四个旋翼臂对称布置在机翼前后的机身侧方，臂长设计时严格规避旋翼旋转面与机翼、尾翼的气动干涉，同时保证旋翼下洗气流尽可能少地打在机翼上表面，降低垂直起降阶段的动力损耗；每个旋翼臂与机身、机翼的连接位置做了加强筋结构，预留快拆接口，方便运输时拆解旋翼臂减小外包装尺寸，外场作业时可快速完成组装。尾翼采用常规平尾加单垂尾布局，平尾安装角可根据实际巡航重心做小幅调整，垂尾高度设计满足航向静稳定性要求，避免侧风起降时出现航向飘摆；起落架采用滑橇式结构，布置在旋翼臂下方，着陆时的冲击载荷可通过旋翼臂传递到机身主承力框，滑橇底部预留缓冲垫安装槽，可适配硬质地面、

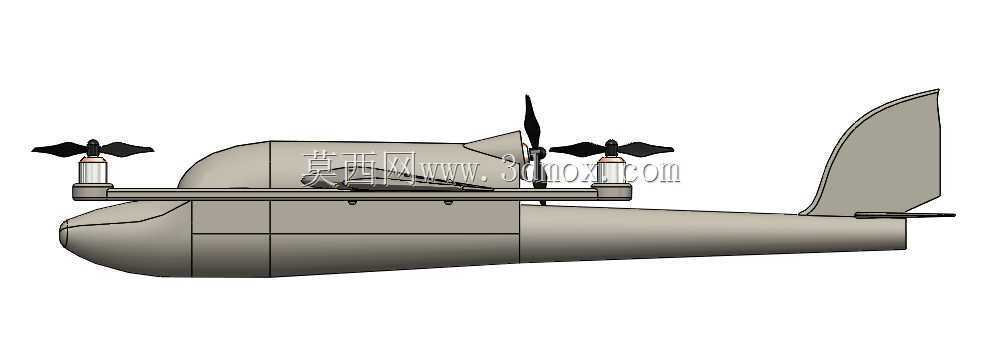

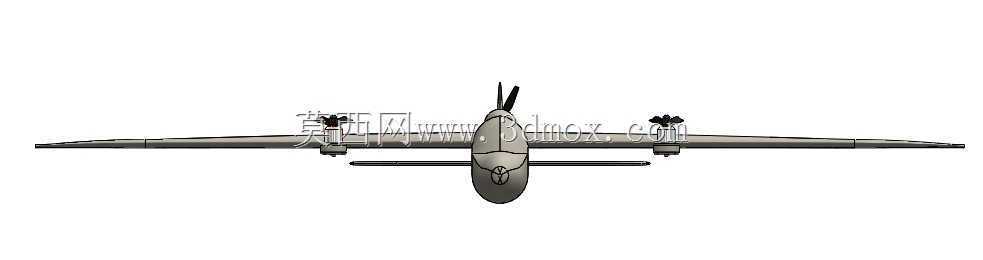

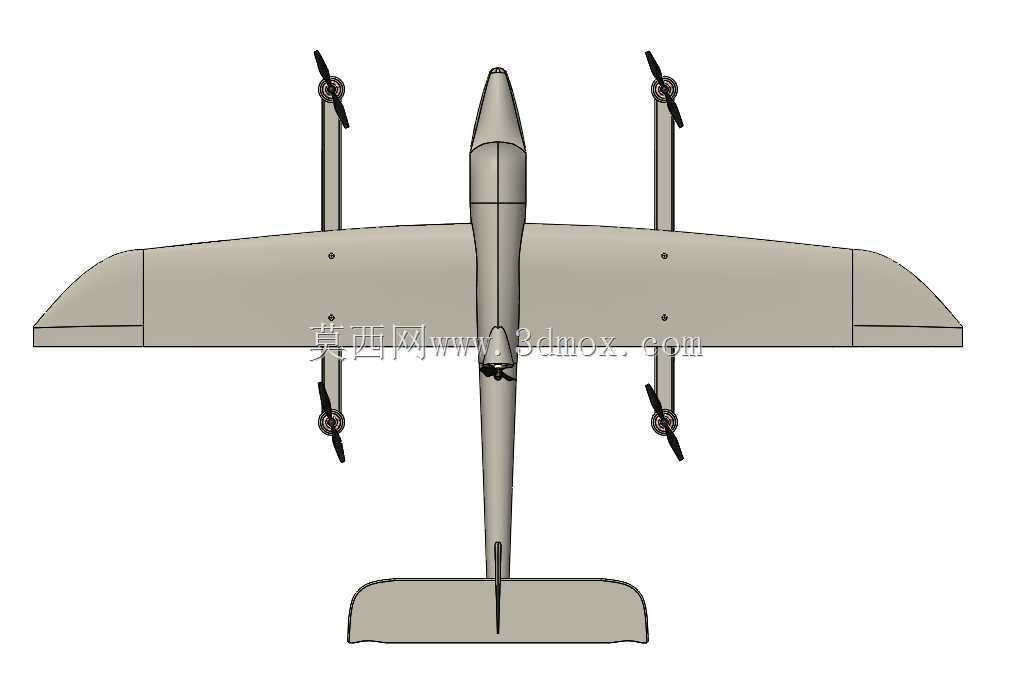

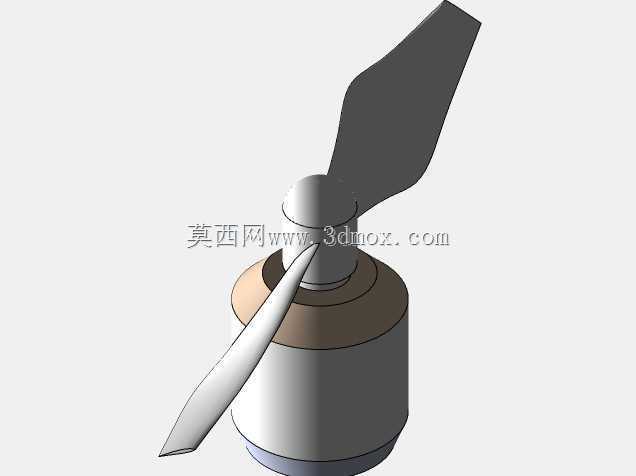

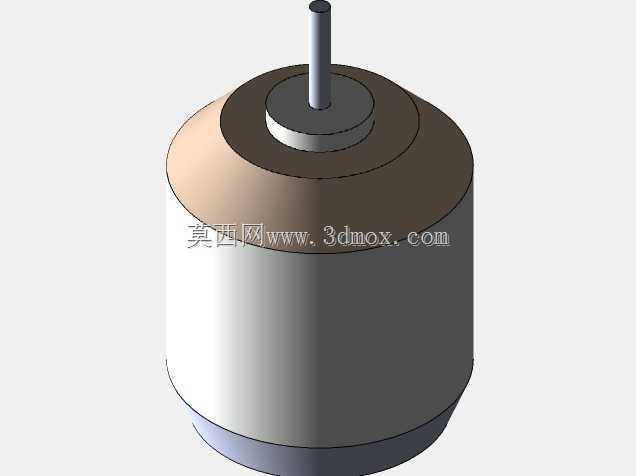

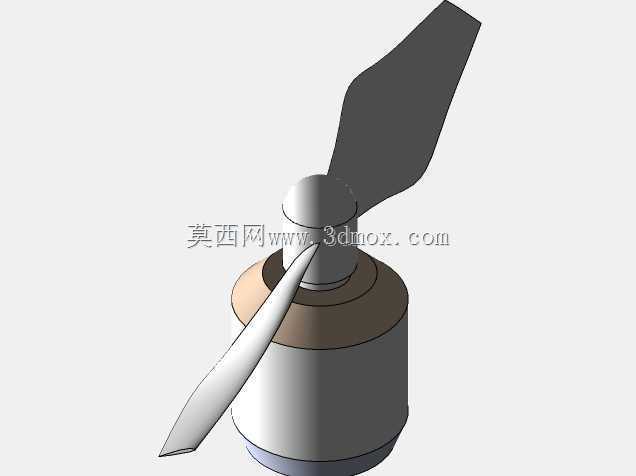

　　草地等不同着陆场景。从安装边界来看，整机翼展控制在1.8米左右，机身长度1.1米，垂直起降状态整机高度0.35米，拆解旋翼臂后外包装尺寸可控制在1.2米0.4米0.25米以内，单人即可携带转场；动力安装座预留22系列、28系列无刷电机的安装孔位，可根据起飞重量需求匹配不同拉力的动力单元，机翼后缘预留副翼舵机安装位，尾翼预留升降舵、方向舵舵机安装位，舵面偏转角度范围按常规航模操纵裕度设置，副翼偏转角度正负15度，升降舵正负20度，方向舵正负25度，兼顾低速操纵性与高速飞行时的舵面阻力控制。气动外形设计阶段优先保证巡航阶段的升阻比特性，机翼采用相对厚度12%的平凸翼型，低速下升力系数高，失速迎角大，适合低速长航时作业；

　　机身头部做了圆润的整流处理，可搭载前视摄像头、GPS天线这类任务设备，天线安装位置避开旋翼的电磁干扰区间，保证卫星信号接收稳定性。结构承力方面，机身主承力框沿纵向布置在机翼安装位、旋翼臂安装位、尾翼安装位三个主要载荷点，框之间用纵向桁条连接，外覆薄壳蒙皮，在保证结构强度的前提下尽可能降低整机空重，空机重量可控制在1.2千克以内，最大起飞重量可达3千克，预留足够的任务载荷与电池重量裕度。垂直起降转平飞的过渡阶段，气动设计保证机翼在速度逐步提升过程中升力线性增长，旋翼拉力逐步卸载，不会出现升力突变导致的姿态掉高问题，过渡飞行速度区间控制在12m/s到18m/s之间，操纵逻辑上旋翼与固定翼舵面的控制权限做平滑过渡，避免操纵手感突变给飞手带来操作负担。
