Dockweiler等径三通管路连接件结构设计

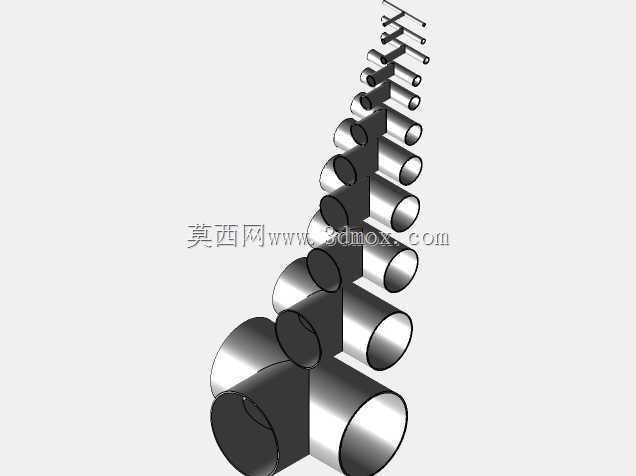

　　在洁净流体输送管路系统的搭建过程中，等径三通是实现管路等径分流、合流的核心连接件，这款Dockweiler等径三通的三维结构，完全围绕高洁净度管路的工况需求完成设计，可适配半导体超纯水输送、生物医药洁净物料传输、高纯气体配送等对管路内壁粗糙度、连接密封性有严苛要求的应用场景。不同于普通民用管路三通，这类应用场景下的管路连接件不能存在积液死角、焊接凸起或者连接错位，否则会造成介质残留、滋生微生物或者颗粒杂质堆积，直接影响输送介质的纯度，因此整个三通的流道设计全程做了等径过渡处理，三个接口的通径完全一致，交汇处的内壁做了圆弧顺滑过渡，没有直角折角或者突兀的截面变化，介质在分流或者合流过程中不会出现局部流速骤变、湍流涡旋的问题，

　　既能降低管路输送的压损，也能避免介质中的微小颗粒在拐角处沉积。从结构设计的细节来看，这款三通采用的是标准对接焊连接结构，三个连接端的端面加工精度、管口圆度都严格匹配同规格洁净管路的焊接要求，对接时不需要额外加装密封垫片，直接采用自动氩弧焊接即可完成连接，焊道成型后内壁光滑无凸起，能满足高洁净管路的内壁粗糙度要求。整个三通的主体壁厚均匀，三个支管的长度预留了足够的焊接操作空间，安装时不会因为支管过短导致焊枪操作空间不足，也不会因为支管过长造成管路布局冗余、增加不必要的流道长度。在安装边界的适配性上，这款等径三通的三个接口轴线处于同一平面，相邻两个接口的轴线夹角为90度，属于标准正三通结构，在管路布局时可以直接替换同通径的标准等径三通，

　　不需要调整周边管路的走向或者额外增加转接接头，能大幅降低洁净管路改造、新建过程中的设计与施工难度。三通的外表面没有多余的凸起结构或者安装耳座，整体外形简洁，既可以用于明装的洁净管路布局，也可以适配夹套保温管路的安装需求，外表面的光滑结构不会影响保温层的包覆贴合。从实际使用的功能特性来看，这种等径结构的三通在合流工况下，两路同压力的介质汇入时不会出现偏流问题，分流工况下主管路的介质可以均匀分配到两个支管路中，不会因为流道结构不对称造成两个支管流量偏差过大，对于需要精准控制各支路流量的高纯介质输送系统来说，这种对称式的等径结构能减少流量校准的工作量，提升整个管路系统的运行稳定性。设计过程中针对交汇处的应力集中问题做了结构优化，

　　在三通支管与主管的连接外侧做了微小的圆弧过渡，没有采用直角相接的结构，避免管路在承压运行、温度变化产生热胀冷缩时，拐角处出现应力集中导致的焊缝开裂或者本体变形问题，能适配一定压力范围内的正压输送工况，也能耐受常规洁净管路消毒过程中的温度交变冲击。在三维建模的过程中，整个结构的尺寸链完全围绕同规格标准洁净管材的尺寸参数做匹配，接口的内径、外径、壁厚公差都和对应管材保持一致，装配时不会出现对接错边、内壁台阶的问题，模型的流道部分做了连续曲面处理，在做流体仿真分析时可以直接提取流道模型，不需要额外修复几何破面或者错位结构，能帮助设计人员快速完成管路系统的流阻分析、承压强度校核工作。对于管路布局设计人员来说，这款三通的三维模型可以直接导入到管路装配体中完成干涉检查，验证安装空间是否充足，提前排查管路布局中是否存在和周边设备、支架的碰撞问题，减少现场安装时的管路调整工作量。不同于螺纹连接或者卡箍连接的三通，这种焊接式等径三通没有可拆卸的连接点，长期运行过程中不会出现密封件老化泄漏的问题，运维成本更低，特别适合长期连续运行、不允许中途停机维护的高纯介质输送管路系统。整个三通的结构没有多余的功能设计，所有几何特征都围绕洁净输送、可靠连接、低流阻这几个核心需求展开，没有为了外观增加不必要的结构，完全符合工业管路配件的实用化设计逻辑。
