移动式TIG焊接作业承载小车结构设计

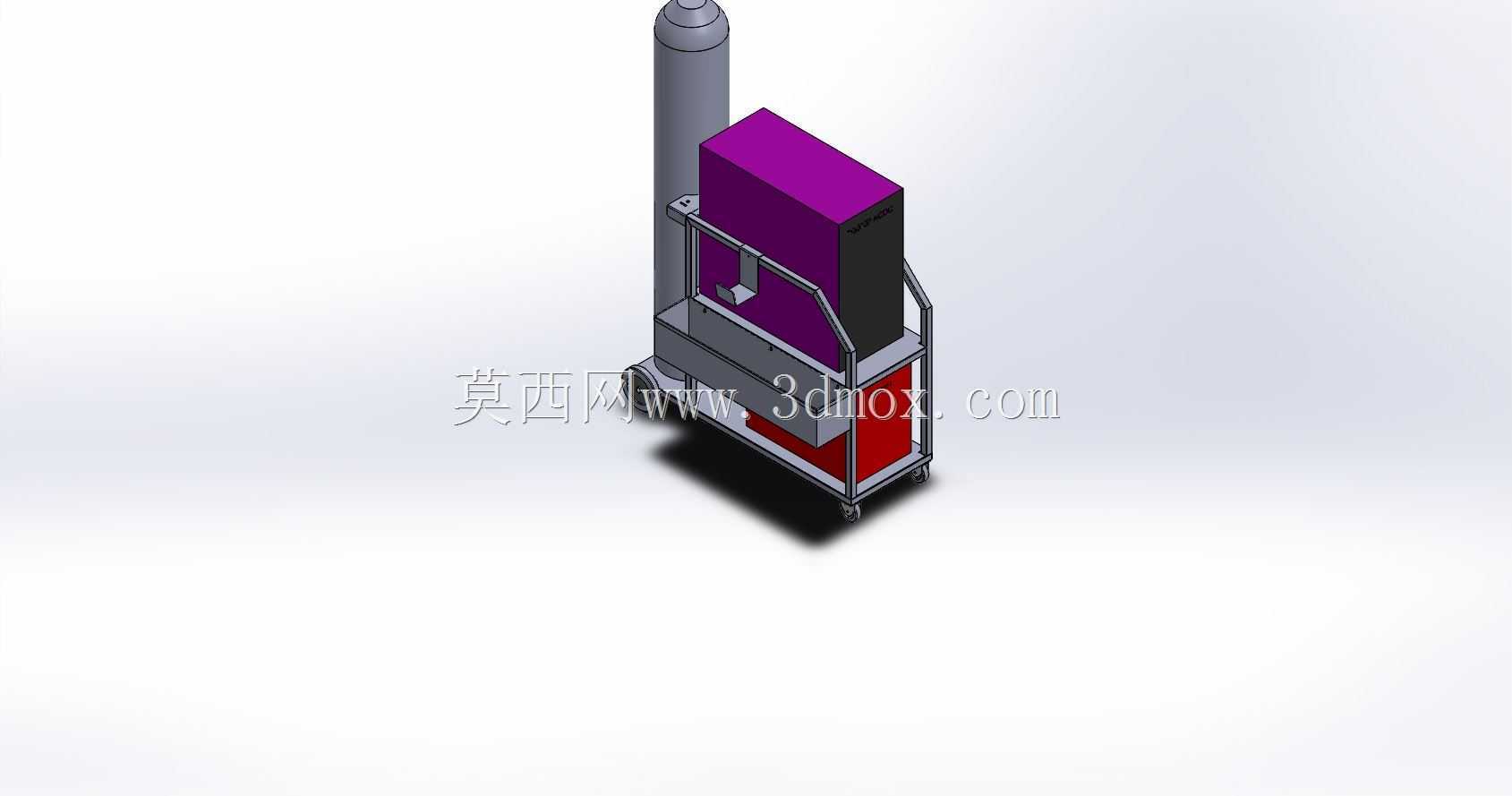

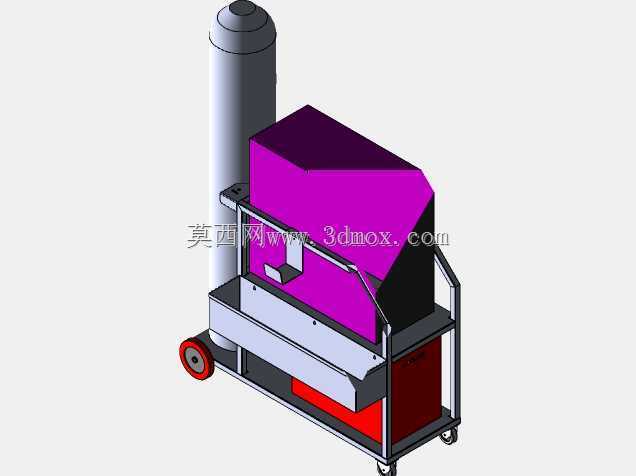

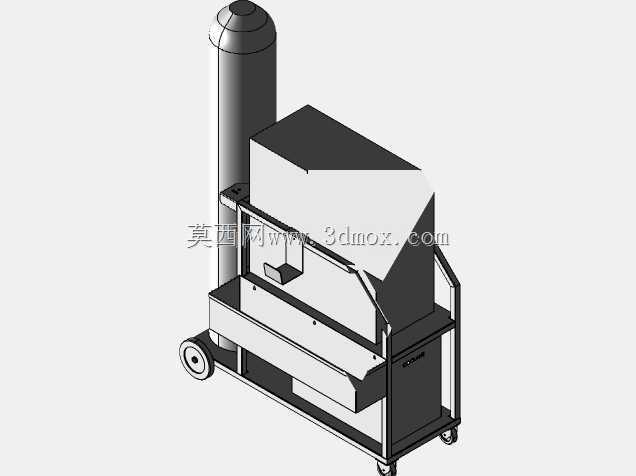

　　在车间固定工位外的长焊缝焊接、大型构件现场组焊、管线预制现场焊接等场景中，TIG焊机的主机、气瓶、送丝组件及配套线缆往往需要频繁移位，传统依靠人工拖拽设备的方式不仅效率低下，还容易造成线缆磨损、气瓶倾倒、主机磕碰等安全隐患，移动式TIG焊机小车正是为解决这类现场作业痛点开发的配套承载设备。这款小车采用分层式承载布局设计，底层预留了气瓶固定位，通过框架式护栏配合绑带安装位实现钢瓶的竖直固定，避免移动过程中气瓶晃动倾倒，气瓶位旁预留了足够的线缆收纳空间，可将焊接电缆、氩气软管、接地线缆规整盘放，避免作业现场线缆拖拽缠绕。中层平台用于放置TIG焊机主机，平台表面做了防滑限位设计，边缘设置凸起挡边，防止设备在小车推行、启停过程中滑落，

　　主机旁预留了送丝机、水冷循环装置的安装空间，可根据实际焊接工艺需求灵活配置配套组件。上层设置了小型工具置物区，可放置钨极磨尖器、焊丝、防护面罩、焊缝检验尺等随身作业工具，减少作业人员往返取件的无效行程。小车的行走结构采用带刹车的万向脚轮搭配定向轮的组合，定向轮设置在靠近推行把手的一侧，保证长距离移动时的行进方向稳定，万向轮带刹车锁定结构，在固定工位焊接时可锁定滚轮，避免焊接过程中小车移位影响焊接稳定性。整体框架采用矩形钢管弯折焊接成型，框架连接处做了圆弧过渡处理，避免尖锐边角划伤作业人员或刮破焊接线缆，推行把手高度设置在符合人体工程学的位置，推行时无需过度弯腰，降低长时间移位作业的疲劳感。从安装边界来看，

　　小车整体宽度控制在常规车间通道通行要求范围内，可顺利通过车间常见的设备检修通道、门框间隙，整体长度预留了气瓶与主机的安全间距，避免气瓶与主机直接接触造成设备磕碰，高度设计兼顾了气瓶竖直放置的稳定性与作业人员取放工具的便利性，不会因为过高导致整车重心偏移，也不会因为过低导致取放工具时频繁弯腰。在结构设计过程中，重点考量了现场作业的复杂工况，整车承载能力按照TIG焊机满配状态下的总重量做了1.5倍的安全余量设计，框架焊接处做了应力释放处理，避免长期承重出现焊缝开裂，护栏结构既起到设备防护作用，也可作为临时的线缆挂点，在短距离移位时可将线缆临时挂在护栏上，无需完全盘绕收纳。针对焊接作业现场的焊渣飞溅问题，

　　中层承载平台表面可加装耐高温防护垫，避免高温焊渣掉落损坏焊机外壳，气瓶固定位设置了独立的绑带穿孔，可适配不同直径的标准氩气瓶，无需额外改装即可快速固定。这款小车的结构设计充分贴合TIG焊接作业的实际流程，从设备移位、固定、作业配套等多个维度优化现场作业体验，既可以用于车间内的工位间设备转运，也可用于户外现场焊接作业的设备承载，结构简单可靠，维护成本低，可有效提升非固定工位TIG焊接作业的效率，降低设备搬运过程中的安全风险。在三维建模过程中，所有框架管件的连接位置、脚轮安装孔位、挡边高度都做了精准的参数化设计，可直接根据模型导出加工图纸进行下料焊接，各部件的装配间隙都预留了常规焊接加工的公差余量，避免焊接变形导致部件装配干涉，气瓶固定位的尺寸按照常用40L氩气瓶的外径设计，同时预留了调节空间，可适配不同规格的焊接保护气瓶，置物区的分隔可根据实际使用需求灵活调整，满足不同作业场景的工具存放需求。
