带独立控制柜的龙门式等离子表面处理设备

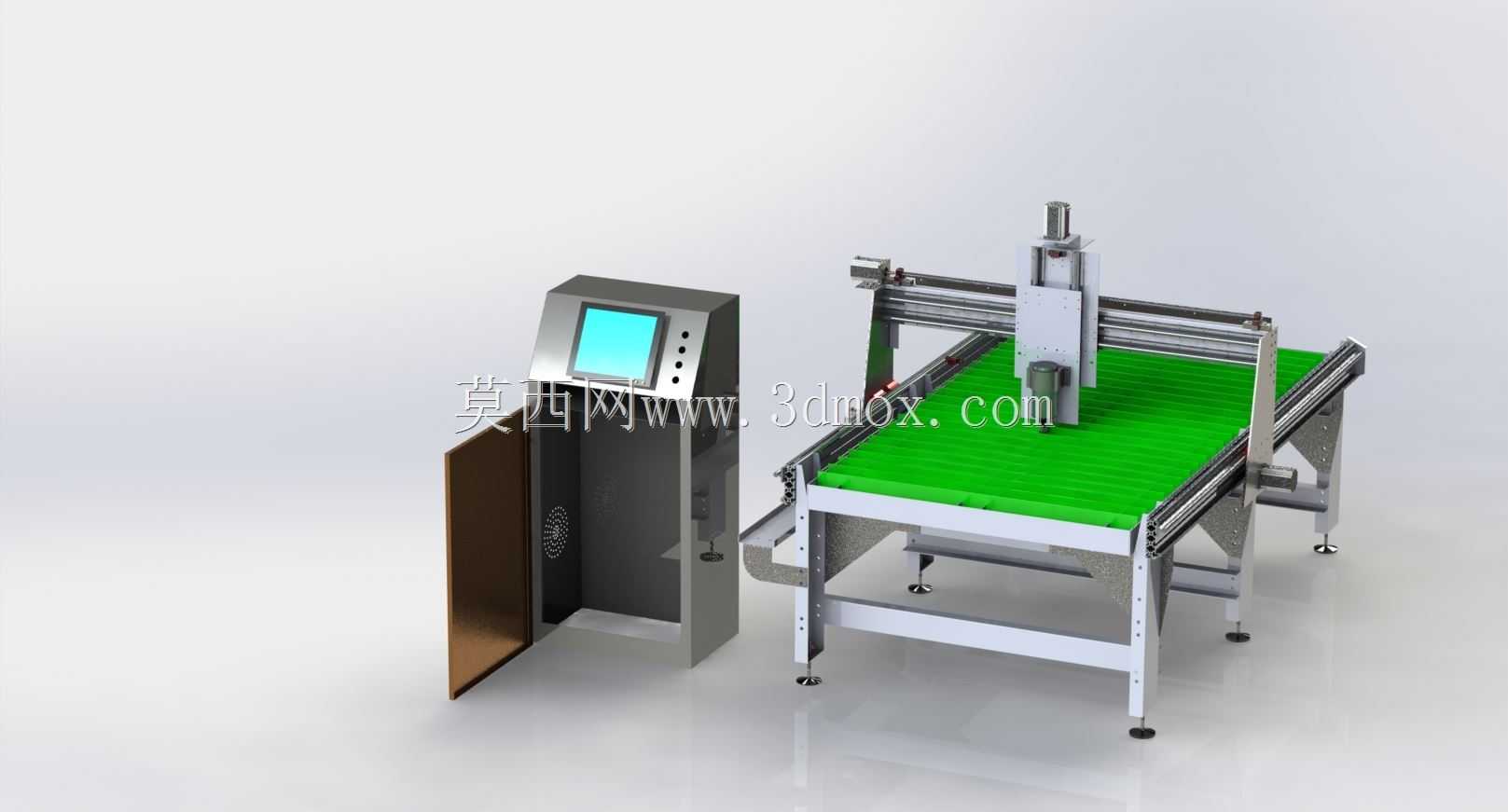

　　这套设备的三维结构完整还原了在线式等离子表面处理作业的全流程硬件配置，核心采用龙门跨接式作业架构，可直接对接工厂现有皮带输送产线，无需对原有生产线做大规模拆改，适配电子元器件封装前表面活化、塑胶件粘接前极性提升、金属件涂装前粗化除污等多类工业场景，能解决多数材料表面能不足导致的脱胶、涂层脱落、印刷晕染等实际生产问题。

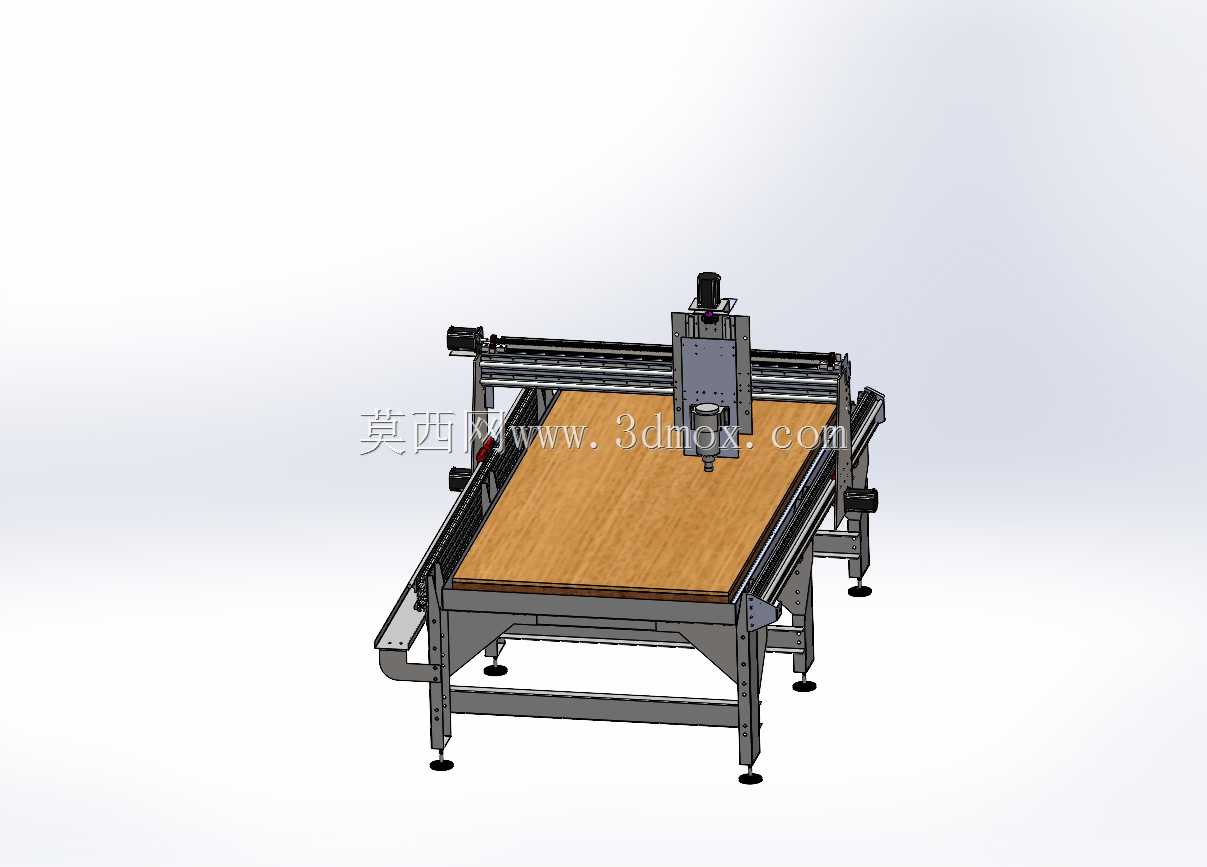

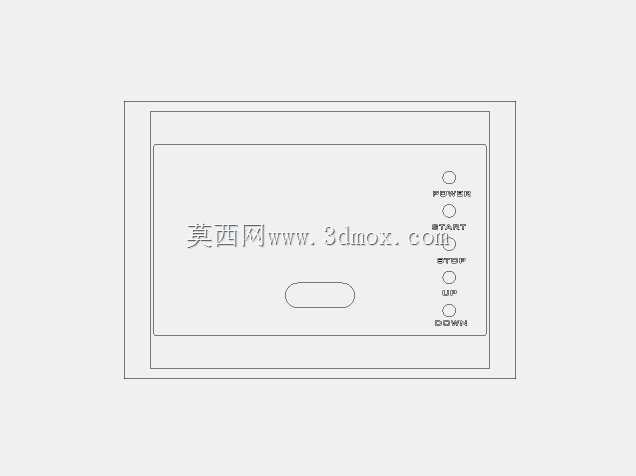

　　从结构设计逻辑来看，设备拆分成交互控制与执行作业两个独立单元，左侧的立式控制柜采用密封钣金柜体结构，正面嵌入触控式人机交互屏，侧边设置实体操作按键与急停按钮，柜体下部预留散热通风与走线空间，内部可容纳等离子发生电源、运动控制模块、气源处理组件，将高压发生元件与作业执行端分离，既减少高压信号对运动轴的电磁干扰，也方便后期运维时单独断电检修，避免触碰运动机构引发安全隐患。右侧的执行主体采用铝型材搭建的龙门框架，X轴横跨输送线整体宽度，搭配双直线导轨做横向运动支撑，保证等离子作业头移动时的直线度与负载稳定性；Y轴固定在X轴滑台上，可沿输送方向做前后位置调整，适配不同长度工件的处理路径覆盖；Z轴搭载等离子喷枪组件，可根据工件实际高度做升降调节，保证喷枪与工件表面始终维持稳定的作业间距，避免距离过近灼伤工件、距离过远处理效果不达标的问题。

　　设备底部配置可调式支撑脚杯，可根据车间地面的平整度调整整体水平度，抵消地面不平带来的框架形变，保证各运动轴的装配精度不受地面条件影响。输送台面采用绿色防静电PVC皮带，皮带两侧设置导向挡边，可避免工件在输送过程中偏移出作业区域，皮带下方设置承托辊组，防止较重工件放置后皮带下塌，影响喷枪与工件的间距精度。

　　设计过程中重点考虑了产线适配的安装边界：龙门框架的内跨距预留了足够的输送线通过空间，可适配多数常规宽度的工业皮带线，设备整体的外接接口集中布置在控制柜侧下方，包含电源进线、气源接口、通讯接线端口，现场安装时仅需完成对应管线接驳即可调试，无需在设备主体上额外开孔走管。运动路径的设计支持点位处理与连续扫掠两种模式，针对小尺寸工件可设置定点停留处理，针对大尺寸平板类工件可设置连续走刀路径，配合输送线的步进式送料，可实现不间断的在线式作业，相比离线式单工位处理设备，能大幅降低上下料的辅助时间占比，提升批量加工的生产效率。

　　结构细节上，所有运动轴的线缆均采用拖链收纳，避免线缆长期往复弯折出现破损，等离子喷枪的安装座设置了角度调节结构，可根据工件的斜面、立面处理需求调整喷枪喷射角度，无需额外定制专用夹具。控制柜的柜门采用密封胶条封装，可阻挡车间内的粉尘、加工碎屑进入柜体内部，适配多粉尘的加工车间环境，柜体侧面设置的散热风扇带防尘滤网，既保证内部电气元件的散热需求，也能减少粉尘附着在电路板、电源模块上引发的短路风险。

　　从安装尺寸的边界条件来看，设备整体占地长度可适配常规3米以内的输送线段，宽度不超过2米，控制柜与作业主体的间距可根据现场布线需求在0.3-0.8米范围内灵活调整，不会占用过多车间通道空间。Z轴的升降行程覆盖了0-200mm的调节范围，可适配高度在200mm以内的各类工件，无需额外加高龙门框架即可满足多数常规产品的处理需求。各运动轴的驱动采用伺服电机搭配同步带传动，在保证运动精度的同时控制整体制造成本，相比丝杠传动的结构，同步带结构的维护成本更低，更适合长时间连续运行的产线作业场景。
