微型轴向双相涡轮传动结构设计

　　在精密传动领域，小尺寸轴向动力分流的需求一直存在于各类对安装空间有严格限制的设备中，这类传动结构往往需要在有限的轴向尺寸内完成双路动力的同步传递，同时保证传动比稳定、运行过程无卡滞。本次设计的微型轴向双相涡轮传动结构，整体直径控制在240mm，和常规传统自动变速箱的径向尺寸相当，能够直接适配多数现有传动舱的安装边界，无需对原有设备的壳体结构做大规模改动，降低了设备迭代的改造成本。

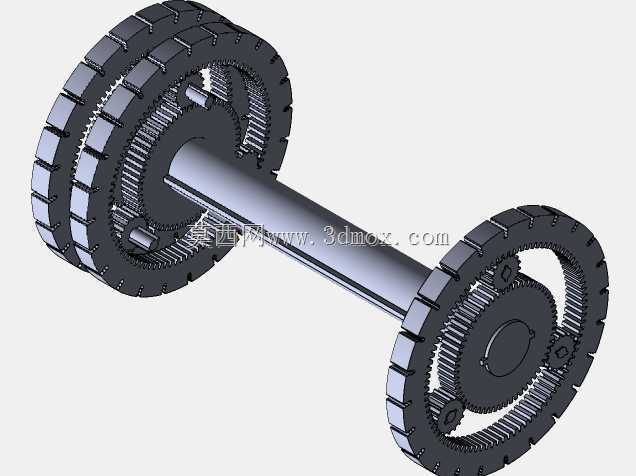

　　从结构组成来看，这套传动装置采用对称式双行星轮组布局，中间贯穿的传动轴作为动力输入或者输出的载体，两端对称布置的齿圈、太阳轮与托架行星轮构成两组独立又同轴的传动单元，能够实现轴向双相的动力传递，也就是可以同时向轴向两端输出同参数的扭矩，或是将两端的输入动力汇流到中间轴上，适配双向动力传递的工况需求。设计过程中针对齿部啮合的间隙做了优化，太阳轮设置60个齿，匹配90个齿的齿圈，托架上均匀布置16个齿的行星轮，通过齿数配比计算得到稳定的传动比，保证动力传递过程中的转速波动控制在合理范围内，避免传动过程中出现冲击、异响等问题。

　　考虑到实际加工的可行性，这套结构的所有附件都可以通过常规CNC加工完成，不需要特殊的定制刀具或者特种加工工艺，每个旋转底座的加工仅需24个操作步骤就能完成，加工工序简洁，能够有效控制生产制造成本，适合小批量试制或者批量量产的需求。如果实际应用场景对尺寸有更小的要求，在完成基础结构设计后，还可以通过三维建模软件的比例缩放功能，配合齿部参数的关联调整，将整套结构按比例缩小到所需的尺寸，缩放过程中只要保证各轮齿的模数、压力角等啮合参数匹配，就不会影响结构的正常传动功能，适配不同安装空间的使用需求。

　　在实际应用场景中，这类双相轴向涡轮传动结构可以用在需要同轴双向输出动力的精密仪器仪表中，比如双路同步驱动的传感器调节机构、小型设备的双端同步执行机构，也可以用在小型自动化设备的动力分配单元中，将单路输入的动力同步传递到轴向两端的执行部件，保证两端动作的同步性，避免因为传动路径不同带来的动作时差。安装过程中，因为整体采用同轴对称结构，两端的安装基准统一，不需要额外调整两端的同轴度，只要保证中间传动轴的支撑轴承位同轴度符合要求，就能完成整套结构的装配，装配难度低，对现场装配人员的技术要求不高。

　　设计时还考虑了结构的维护便利性，整套传动结构没有采用一体化的不可拆设计，两端的齿圈、行星轮托架都可以单独拆卸，当某一端的轮齿出现磨损时，不需要更换整套传动装置，只需要更换对应的磨损零件即可，降低了后期的维护成本。同时对称式的结构设计让两端的零件具备互换性，备件储备时不需要区分左右端的零件，减少了备件的种类，降低了备件存储的管理成本。在润滑设计上，因为是封闭的轮系结构，可以在齿圈内部填充润滑脂，依靠轮齿啮合过程中的带油作用实现所有啮合面的润滑，不需要额外设计复杂的润滑油路，进一步简化了结构，缩小了整体的体积。

　　从受力角度分析，对称布置的双轮组结构能够抵消一部分齿轮啮合产生的轴向力，减少中间传动轴两端支撑轴承的轴向负载，延长轴承的使用寿命，同时也能降低传动过程中的振动，让整套装置运行更加平稳，适合用在对振动有严格要求的精密设备中。每个行星轮都通过独立的销轴安装在托架上，销轴与行星轮内孔之间预留了合理的配合间隙，保证行星轮在运转过程中能够灵活转动，不会出现卡滞的情况，同时销轴与托架的连接采用过盈配合，避免运转过程中销轴出现窜动，影响轮齿的正常啮合。
