3D打印长丝烘干用灯丝干燥架结构设计

　　在桌面级FDM3D打印的日常生产作业中，耗材受潮是长期困扰一线操作人员的常见问题，PLA、PETG、尼龙等常用长丝一旦吸收空气中的水分，打印过程中会出现气泡、层间结合力不足、表面拉丝、断丝等一系列缺陷，直接影响制件的成型精度与力学性能，常规的耗材干燥箱采购成本较高，且单次容纳的线轴数量有限，无法满足小批量多耗材同时干燥的作业需求。这套灯丝干燥架的设计核心，是依托市面常见的小型食品脱水机的成熟加热、热风循环结构，通过定制化的支架改造，将原本用于食材脱水的设备转换为适配3D打印长丝烘干的专用装置，无需重新设计加热与风道系统，大幅降低了自制干燥设备的加工成本与组装难度。

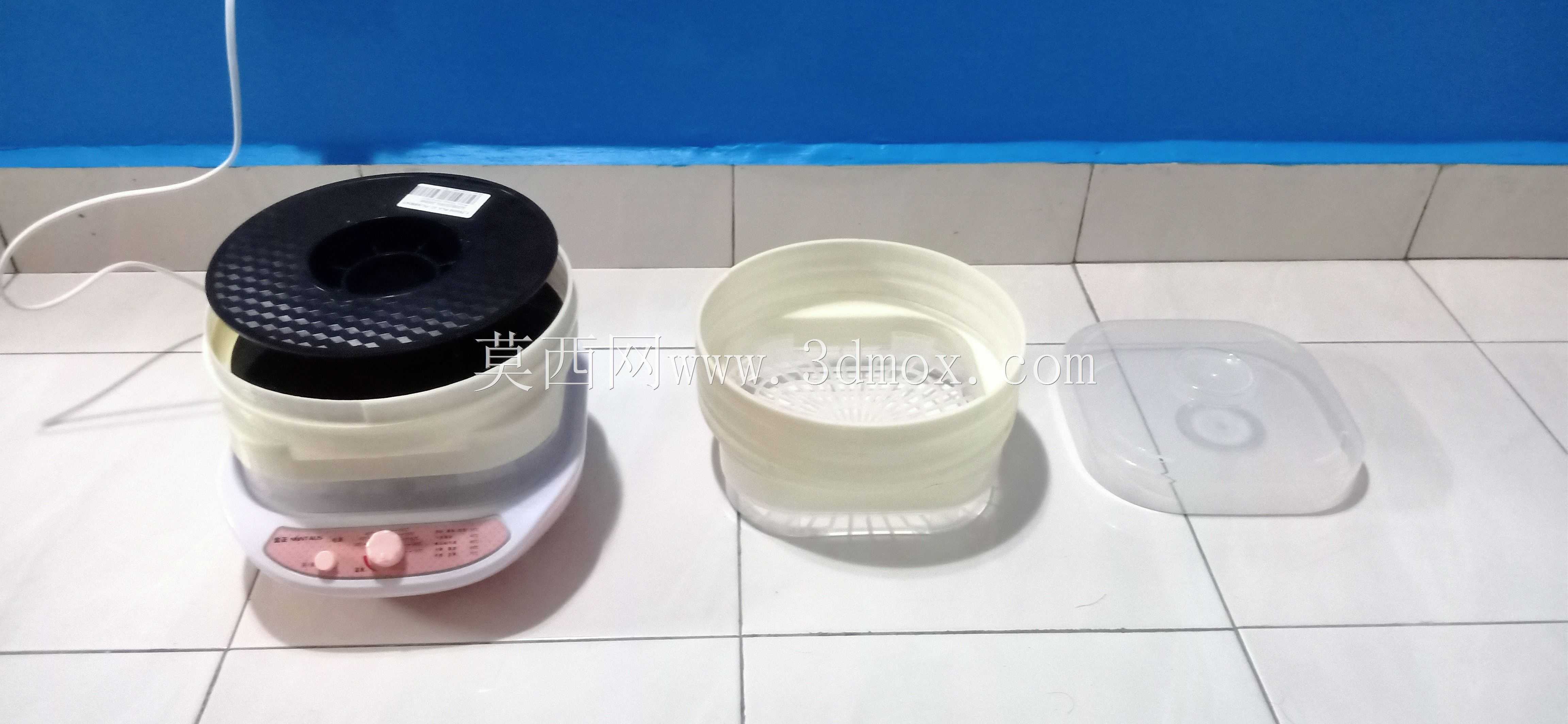

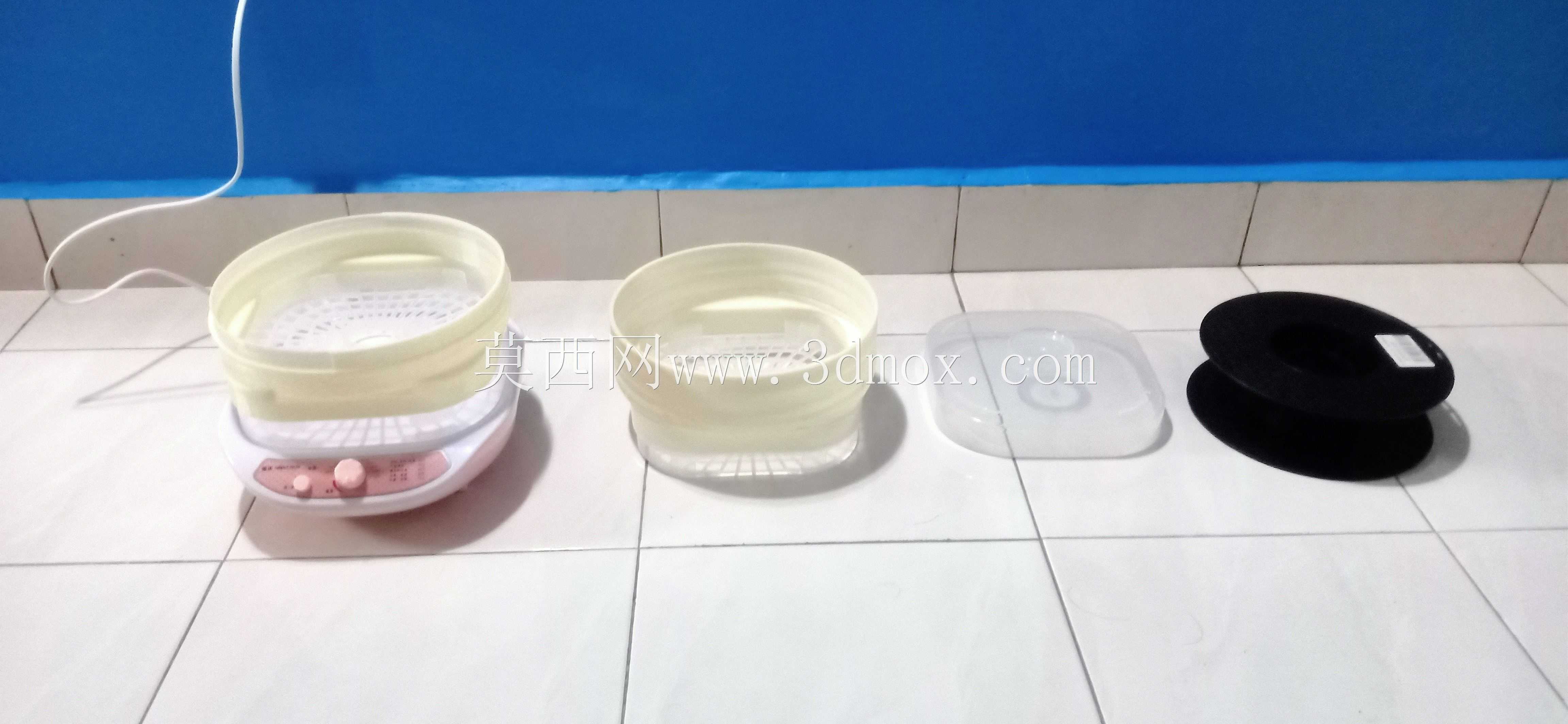

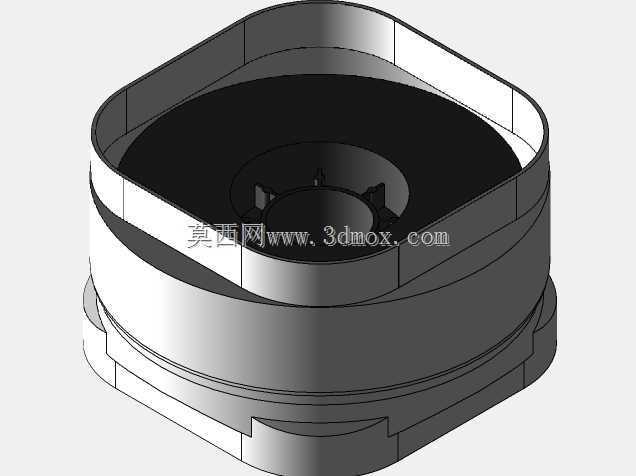

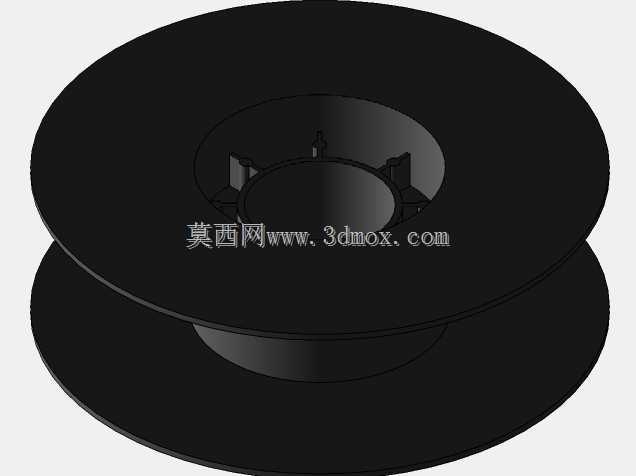

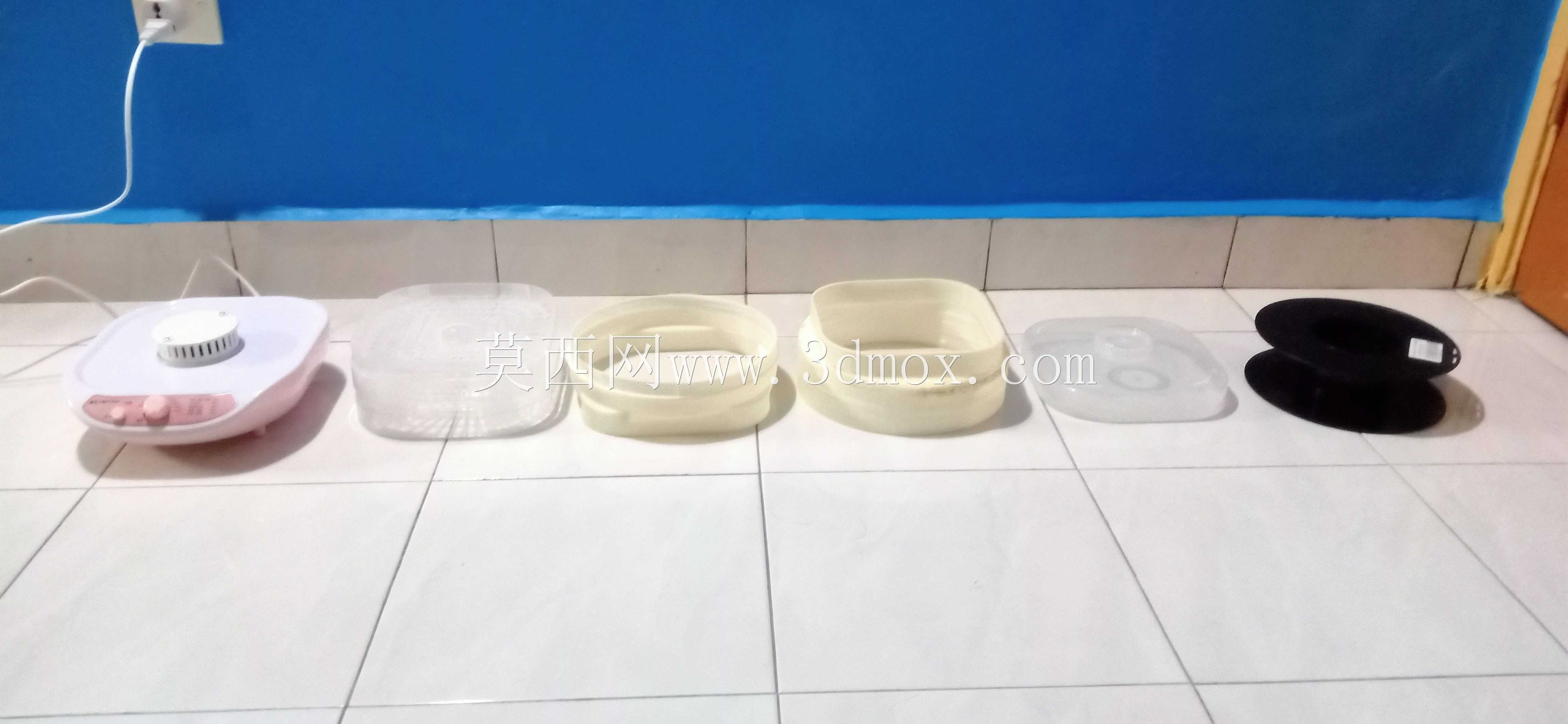

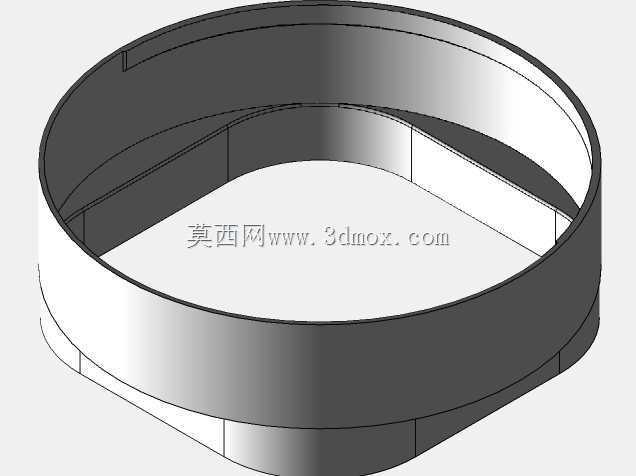

　　从功能实现逻辑来看，整套支架分为顶部限位架与底部承托架两个核心部分，底部承托架直接适配脱水机原有的内胆安装位，预留了标准1kg线轴的放置空间，常规直径200mm、宽度75mm的通用3D打印耗材线轴可以平稳放置在托架上，托架表面做了镂空格栅设计，不会阻挡脱水机原有的热风循环路径，保证热风可以均匀包裹线轴表面，带走长丝中吸附的水分。顶部限位架的作用是限制线轴在热风循环过程中出现的移位，避免线轴与脱水机内壁或者加热元件发生剐蹭，同时顶部架同样做了大面积镂空，保证热风可以从线轴的上下两端同时流通，提升干燥效率，避免线轴局部受热不均导致的长丝变形问题。

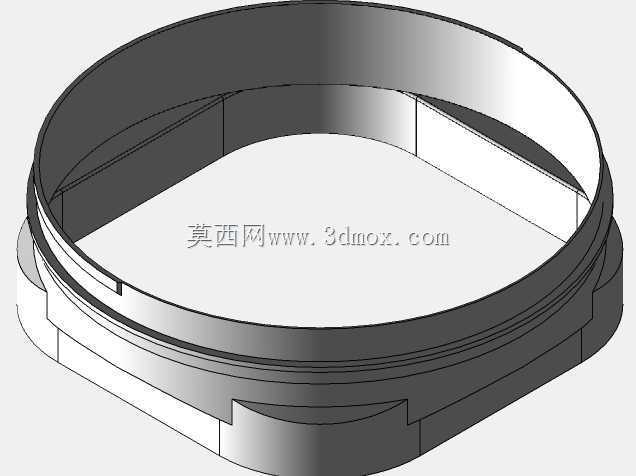

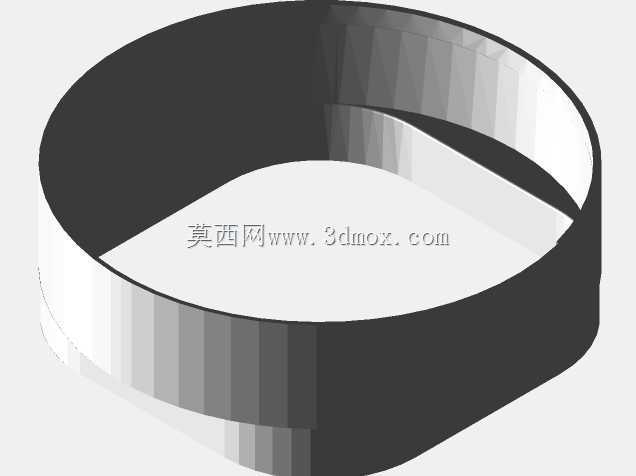

　　结构连接部分采用了凸轮锁止机构，这一设计充分考虑了日常使用的操作便捷性，操作人员不需要额外借助工具，只需要将顶部支架与底部支架对齐后，顺时针旋转360度，凸轮结构就会自动卡入预设的锁止位，将上下两个支架牢牢固定为一个整体，解锁时只需要反向旋转360度，即可快速分离上下支架，更换耗材线轴的操作可以在数秒内完成，相比传统的螺栓连接或者卡扣连接，凸轮锁止的结构没有细小的易损零件，长期反复使用也不会出现卡扣断裂、螺纹滑牙的问题，适配车间高频次的耗材更换作业场景。

　　在安装边界的适配设计上，整套支架的外形尺寸完全匹配所选小型食品脱水机的内胆尺寸，底部托架的外径比脱水机内胆内径小2mm，既可以保证托架能够顺畅放入内胆，不会出现卡滞，又能避免托架与内胆之间间隙过大导致的热风泄漏，支架整体高度控制在脱水机上盖的闭合行程以内，安装完成后可以正常闭合脱水机原有的透明上盖，不需要对上盖进行任何切割或者改装，保留了脱水机原有的观察窗口，操作人员可以在干燥过程中随时观察内部线轴的状态，不需要开盖中断干燥流程。

　　从实际应用场景来看，这套干燥架除了适配个人桌面3D打印工作室的使用需求，也可以用于小型3D打印服务工坊的多耗材批量干燥作业，支架采用模块化设计，如果需要同时干燥多卷小规格线轴，只需要在上下支架之间增加分层隔架，就可以实现两层甚至三层线轴的同时放置，充分利用脱水机内胆的垂直空间，相比市售的单卷耗材干燥箱，空间利用率提升两倍以上。在材料选择上，支架结构可以采用耐热PETG或者ABS材料通过3D打印直接制作，长期耐受60-80摄氏度的干燥工作温度不会出现变形，不需要额外进行机加工或者开模，普通的桌面级3D打印机就可以完成整套支架的制作，维修替换成本极低，单个零件损坏后只需要重新打印对应零件即可快速恢复使用。

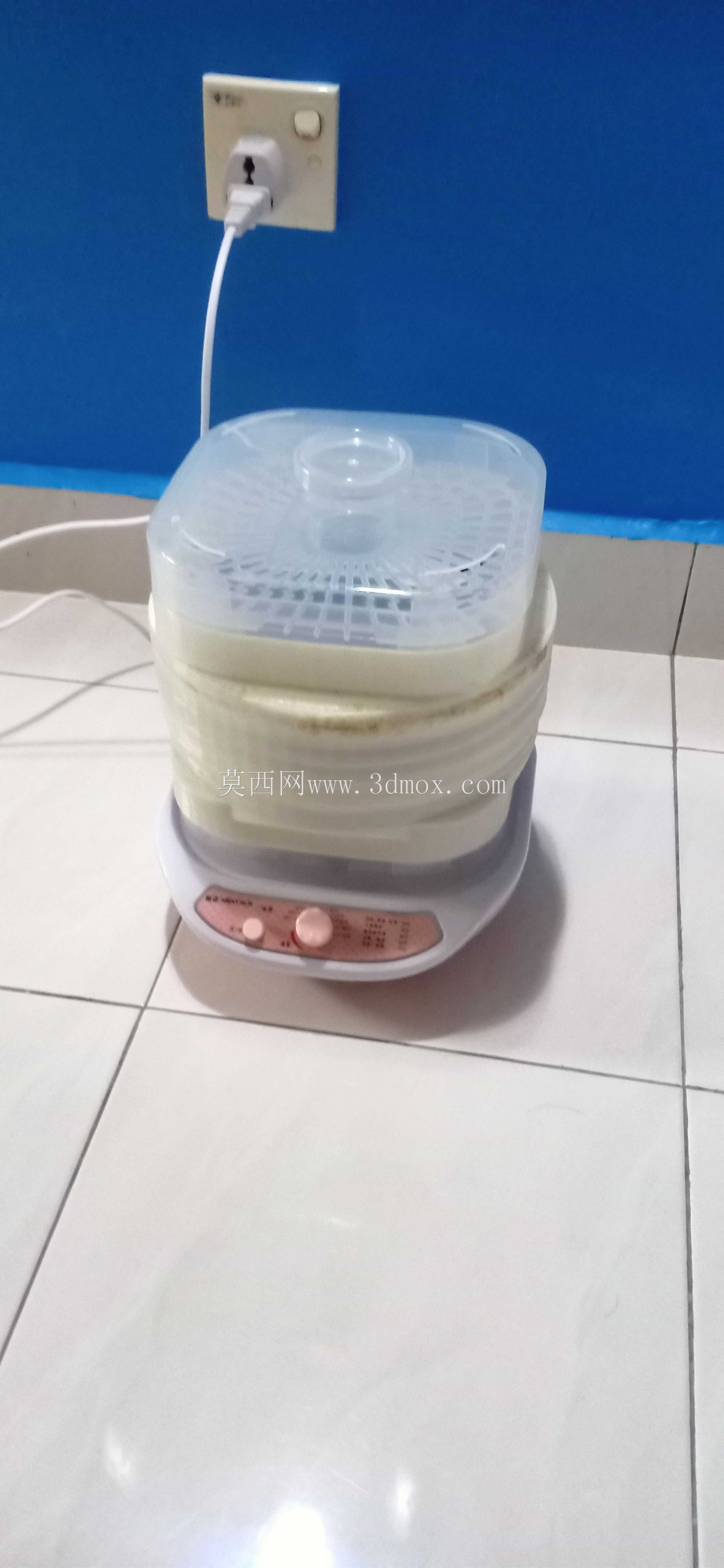

　　设计过程中也充分考虑了不同品牌小型脱水机的适配性，底部托架的安装定位结构做了通用化设计，只要是内胆直径在260mm左右、加热功率在300-500W的常规小型食品脱水机，都可以适配这套支架，不需要针对特定品牌的设备做单独的结构调整。热风流通路径的设计上，支架的格栅开孔方向与脱水机原有的风道流向保持一致，不会打乱原有的热风循环轨迹，保证干燥过程中内胆内部的温度均匀性控制在±3摄氏度以内，避免局部温度过高导致长丝软化粘连，影响后续的打印送料顺畅度。日常使用时，只需要将受潮的长丝线轴放置在底部托架上，扣合顶部支架并旋转锁止，整体放入脱水机内胆，闭合上盖后开启脱水机的低温烘干档位，即可完成长丝的干燥作业，干燥完成后反向旋转解锁凸轮锁，即可取出线轴直接安装到3D打印机上使用，不需要额外的转接操作。
