铝型材框架式桌面FDM熔融沉积成型设备

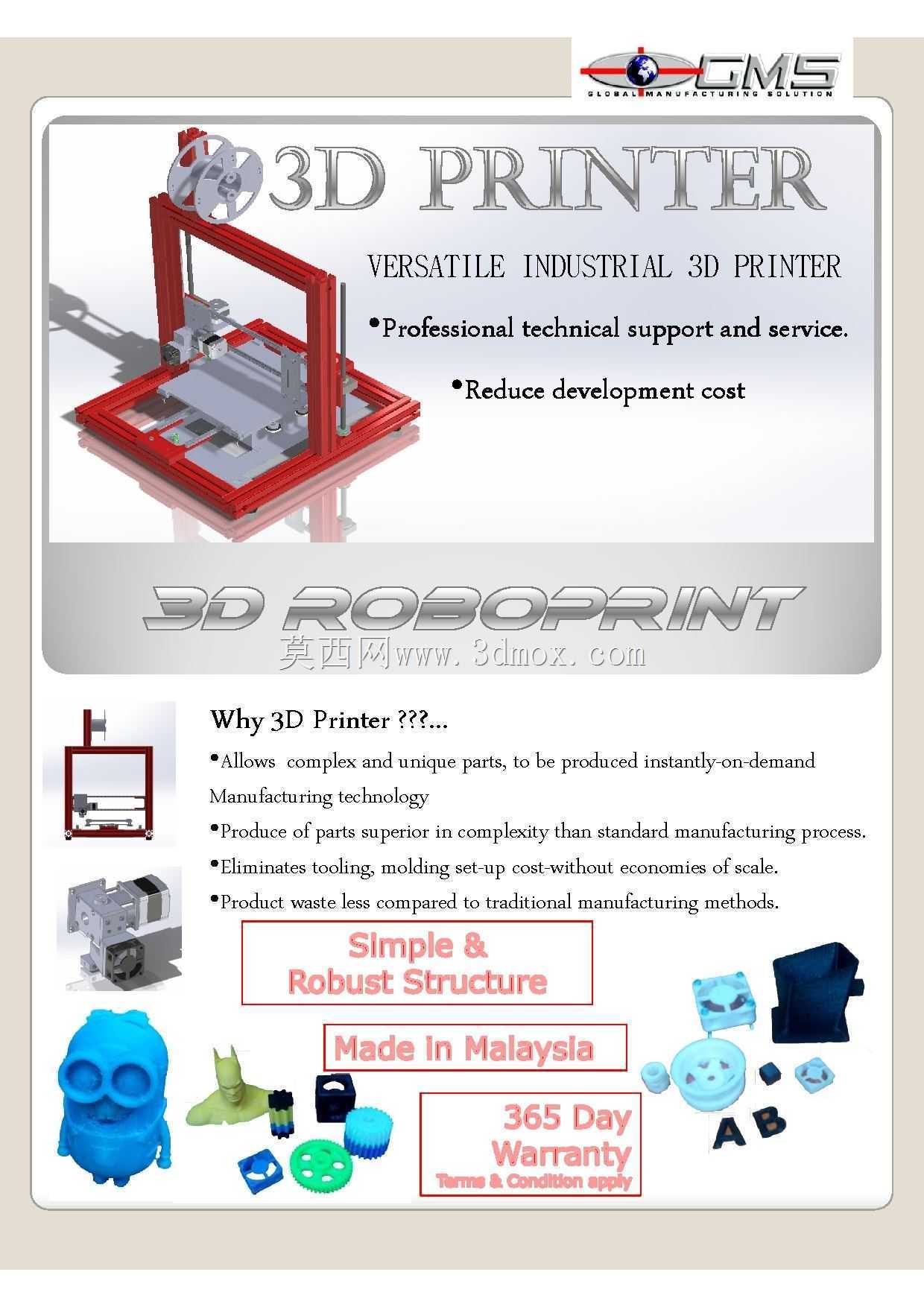

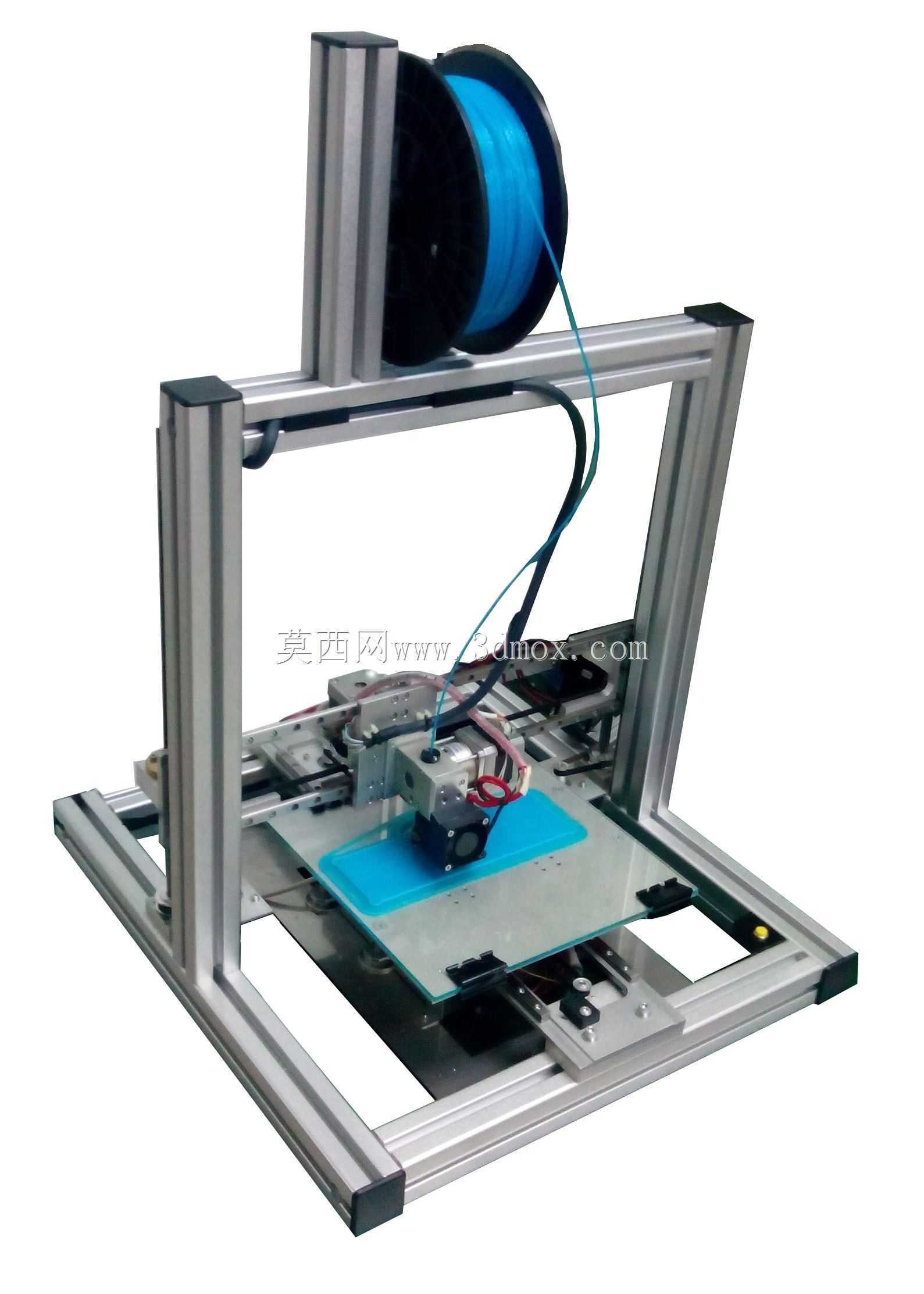

　　这款设备采用标准工业铝型材搭建整体承载框架，摒弃了传统钣金焊接机架的厚重设计，所有型材连接位置采用配套角件与内置螺栓锁紧，无需焊接工序即可完成机架组装，后期调整机架跨度、拓展成型腔尺寸时仅需更换对应长度的型材即可，维护改造成本远低于一体式焊接机架。机架底部预留了四个可调脚轮的安装孔位，既可以在固定放置时调节脚杯高度保证机架水平，避免运动轴运行时出现倾斜卡顿，也可以更换为万向脚轮满足车间内工位转移的需求。

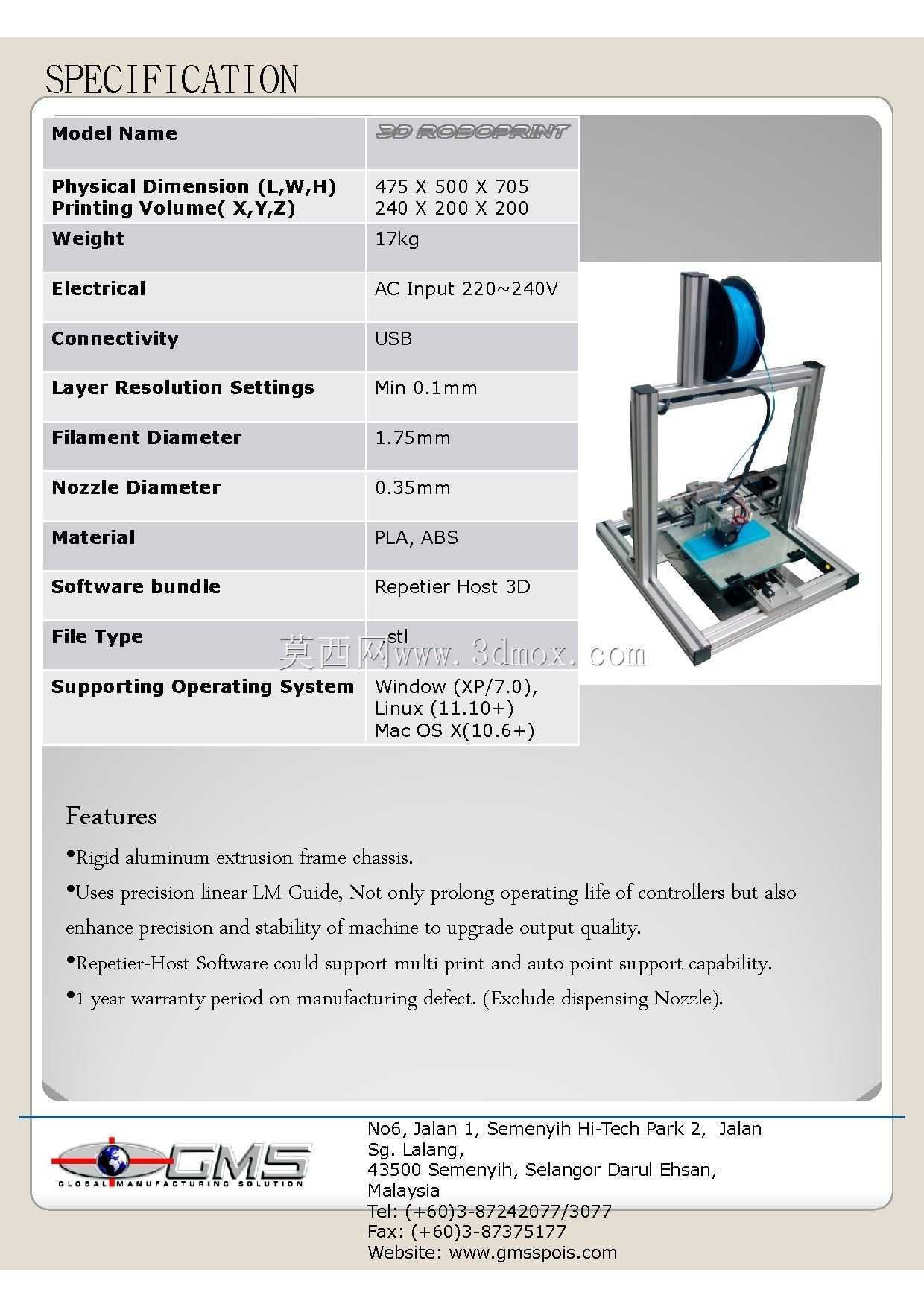

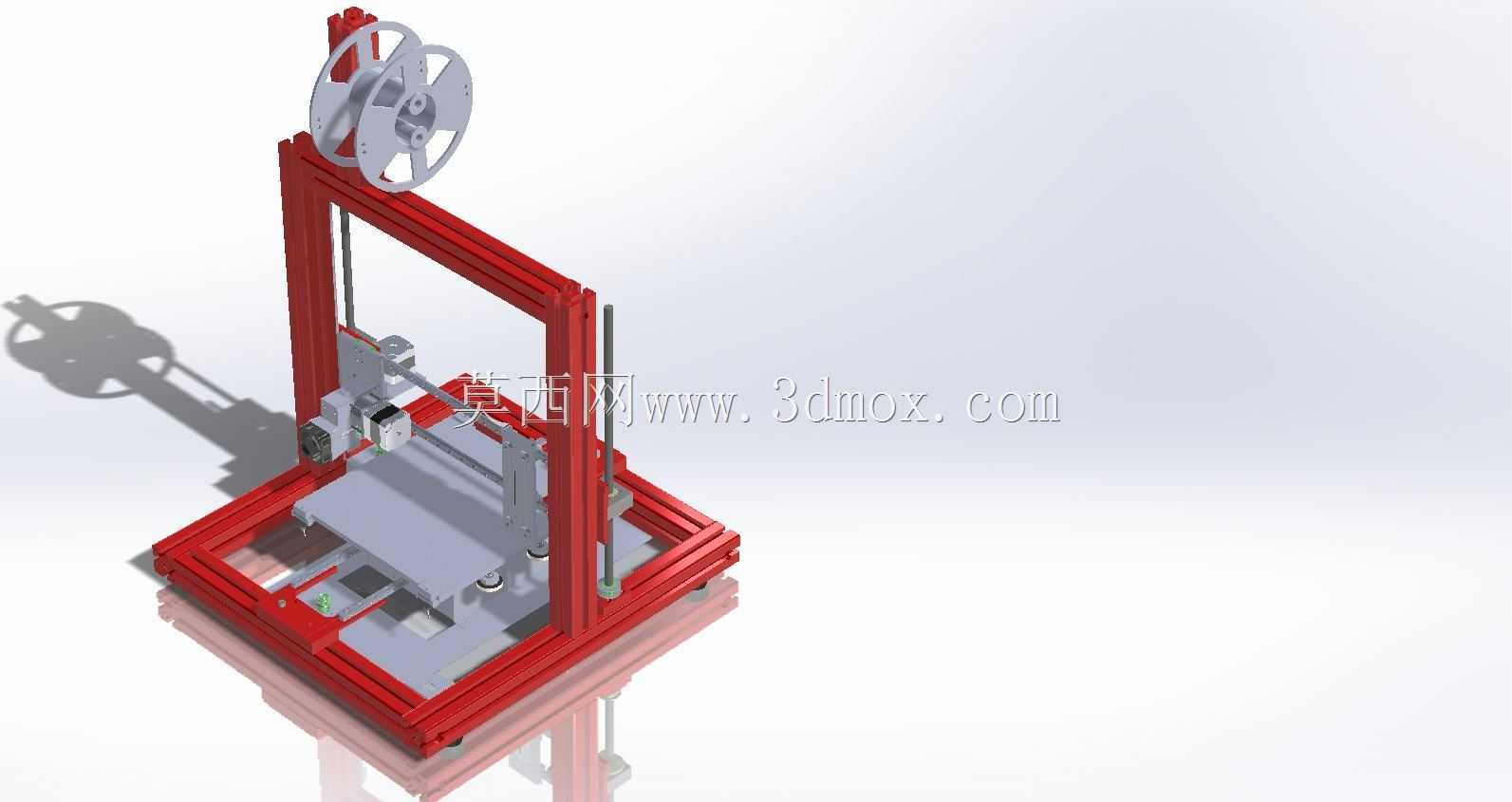

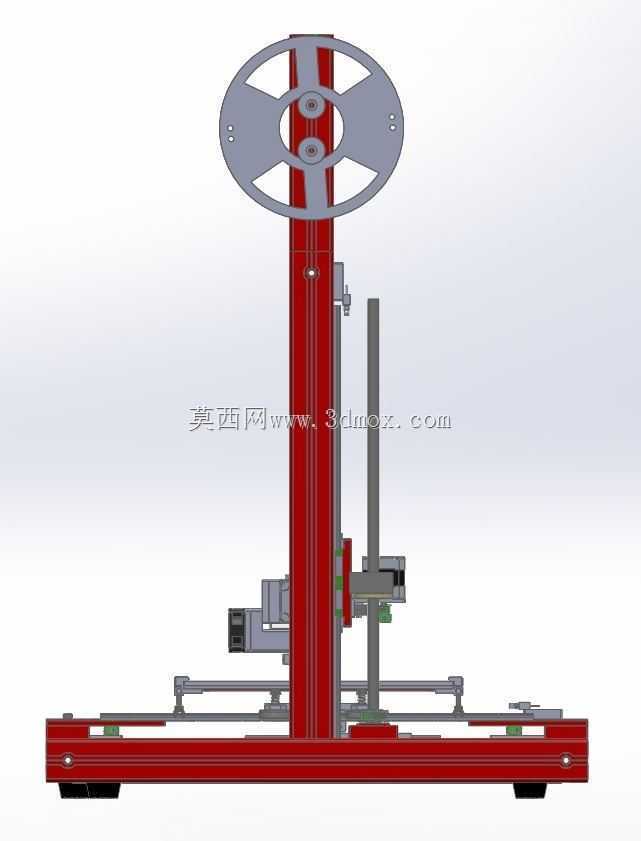

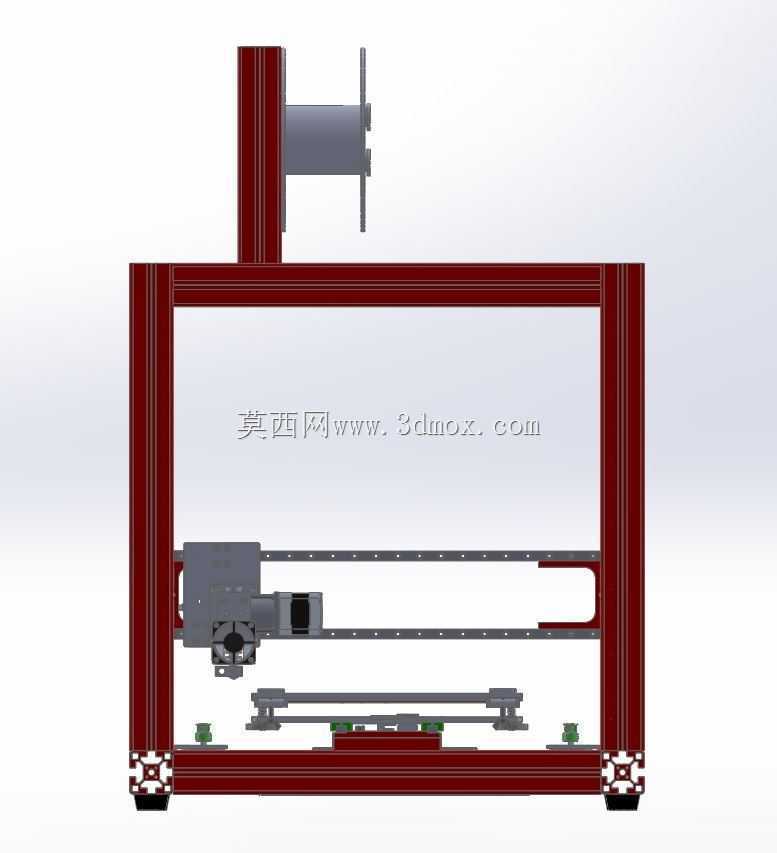

　　从运动结构布局来看，设备采用了经典的笛卡尔坐标系运动方案，X轴运动模组搭载打印喷头组件做横向往复运动，Y轴负责成型平台的前后进给，Z轴通过单立柱侧装结构带动X轴模组做垂直方向升降，这种布局将Z轴驱动组件集中在机架单侧，既减少了双侧Z轴同步带来的装配调试难度，也能让整体机架的重心向驱动侧偏移，提升高速打印时机架的稳定性。X轴传动采用同步带搭配线性导轨的组合，同步带的张紧结构直接集成在X轴滑块安装座上，无需额外加装张紧轮即可调整皮带预紧力，避免长期运行后皮带松弛导致的打印层纹错位问题；Y轴同样采用线性导轨作为运动导向，传动同步带隐藏在型材槽内，避免打印过程中掉落的耗材碎屑附着在皮带上影响传动精度。

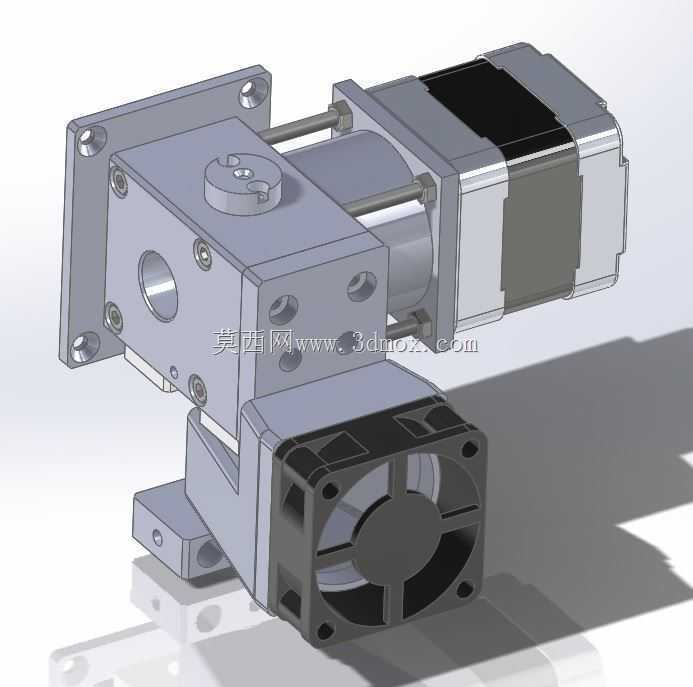

　　送料机构采用远端送料设计，送料电机安装在Z轴立柱顶部的支架上，通过聚四氟乙烯送料管将耗材输送到喷头组件，这种设计大幅降低了X轴运动部分的负载，让X轴可以实现更高的往复运动速度，同时送料轮的位置远离喷头加热端，能减少耗材在送料段提前软化导致的堵头风险。喷头组件采用模块化快拆设计，加热块、喉管、喷嘴都可以单独拆卸更换，针对不同耗材的打印需求，可以快速更换不同口径的喷嘴，比如打印大尺寸制件时更换0.8mm大口径喷嘴提升打印效率，打印精密小制件时更换0.2mm小口径喷嘴保证细节精度。成型平台采用调平弹簧搭配手动调平螺母的结构，平台表面覆盖柔性磁吸贴膜，打印完成后可以直接将贴膜取下弯折即可让制件脱落，无需使用铲刀撬动避免平台表面刮花。

　　设备顶部预留了耗材架安装位，可以直接挂载1kg标准卷装的PLA、ABS、PETG等常见3D打印耗材，耗材架采用阻尼转轴设计，送料时耗材卷转动平稳不会出现惯性甩动导致的送料拉扯问题。电气控制盒隐藏安装在机架后侧的型材槽内，所有驱动板、电源模块都做了绝缘隔离处理，控制盒表面预留了散热格栅，搭配内置散热风扇可以保证长时间连续打印时电气元件的工作温度处于合理区间，避免高温导致的驱动失步问题。

　　从实际应用场景来看，这款设备既可以放置在设计工作室用于手板件的快速打样验证，也可以部署在职业院校的实训教室作为3D打印教学实操设备，还可以放在小型加工车间用于工装夹具、非标辅助零件的快速制作。设备的成型腔尺寸可以根据使用需求通过更换型材长度灵活调整，标准配置下可以满足最大200200250mm尺寸制件的打印需求，若需要打印更大尺寸的制件，仅需更换X、Y、Z三个轴的型材与对应长度的传动同步带、线性导轨，无需重新设计整体连接结构，拓展性极强。

　　在装配调试层面，所有零部件的安装位置都对应铝型材的标准槽口设计，没有特殊定制的异形连接件，装配时仅需使用内六角扳手即可完成整机组装，不需要特殊的专用工装，对于三维建模从业者来说，可以直接在原有模型基础上修改型材长度、调整轴系布局，快速衍生出不同规格的设备方案，大幅缩短同类设备的设计开发周期。设备的所有运动部件都做了限位设计，X、Y、Z三轴的两端都安装了机械限位开关，开机时设备会自动执行回零操作，确定运动原点位置，避免开机后运动超程导致的部件碰撞损坏。喷头部分的散热风道采用侧向出风设计，冷风直接吹向喷嘴上方的喉管散热段，保证喉管内的耗材处于固态，避免耗材提前软化膨胀导致的送料不畅问题，同时风道不会直吹打印成型区域，减少成型区域的温度波动，避免ABS等易翘曲耗材打印时出现层间剥离的问题。
