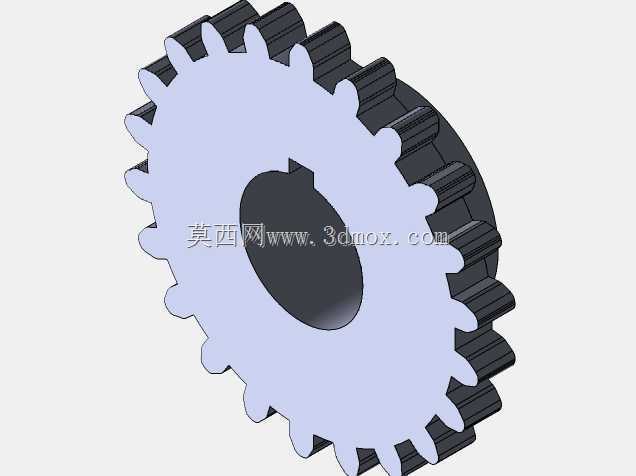

带键槽直齿22齿圆柱传动齿轮结构

　　这款22齿直齿圆柱齿轮，是机械传动系统里应用极广的基础啮合零件，日常在小型输送线的动力传递单元、仪器仪表的微调传动机构、轻工设备的进给传动组里都能见到它的身影，核心作用是在平行轴之间传递恒定转速比的旋转动力，不会像斜齿轮那样产生轴向分力，对支撑轴承的轴向载荷要求更低，适配很多轴向安装空间受限的紧凑传动场景。从结构设计逻辑来看，22齿的齿数选择刚好避开了根切风险，采用标准齿形参数设计时不需要做变位修正就能保证足够的齿根弯曲强度，加工时用标准滚刀就能直接成型，不需要定制特殊刀具，能有效降低加工环节的成本与周期。齿轮中心的带键槽通孔是核心安装定位结构，装配时通过平键与传动轴实现周向固定，能够可靠传递额定扭矩，

　　不会在正反转切换或者负载波动时出现轴与齿轮的相对打滑；键槽的尺寸与位置公差按照通用传动件的配合要求设计，既能保证装配时的顺畅性，又能避免配合间隙过大带来的传动冲击与回程误差。齿部的参数设计上，齿顶高、齿根高按照标准模数系列匹配，齿面的啮合区域做了合理的修缘处理，在实际啮合传动时能有效降低轮齿进入和退出啮合瞬间的冲击载荷，减少运行过程中的噪音与齿面磨损，延长整套传动副的使用寿命。齿轮的轮毂厚度与齿宽做了匹配性设计，既保证了与轴配合段的足够接触长度，避免应力集中导致的轮毂开裂，又不会因为多余的结构尺寸增加不必要的转动惯量，对于需要频繁启停的传动场景来说，更低的转动惯量能减少驱动电机的启动负载，提升传动响应速度。在实际选型适配时，

　　需要注意安装边界的匹配：齿轮的齿顶圆直径决定了啮合副的中心距范围，装配时要保证两啮合齿轮的中心距公差在允许范围内，中心距过大会导致齿侧间隙过大，传动时容易产生冲击和噪音，中心距过小则会加剧齿面磨损，甚至出现卡齿无法转动的情况。轴向安装时要保证齿轮的端面与传动轴的轴线垂直，偏斜量过大会导致轮齿局部受力过载，出现断齿或者齿面局部点蚀的问题。这类直齿轮的适用工况覆盖了中低转速、中等负载的传动场景，不适合高速重载的传动场合——高速工况下直齿轮的啮合冲击会被放大，不仅噪音会急剧升高，齿面的疲劳失效速度也会明显加快。在传感器类的精密微调机构里，这类小模数22齿直齿轮常用来做转角传递，因为直齿轮的传动比恒定，没有轴向窜动带来的转角误差，

　　能够保证微调的精度满足检测要求；在小型自动化设备的送料机构里，这类齿轮常和同模数的其他齿数齿轮搭配组成减速组，把伺服电机的高转速低扭矩输出转换成低转速大扭矩的送料动力，保证送料动作的平稳性。建模过程中，齿形的生成是核心环节，先通过齿形参数方程生成单个齿的渐开线轮廓，再通过圆周阵列得到全部22个轮齿，之后做齿根的圆角过渡处理，避免应力集中；中心孔与键槽的建模严格按照公差配合的尺寸要求绘制，能够直接导出工程图用于生产加工，不需要二次调整结构。轮齿的端面没有多余的减重孔设计，因为这类小尺寸齿轮的自身重量已经足够轻，减重孔反而会增加加工工序，同时破坏轮体的结构刚性，在负载冲击下容易出现轮体变形的问题。实际装配调试时，要在齿面涂抹合适的润滑脂，在齿面形成油膜减少金属直接接触磨损，尤其是在长期连续运行的工况下，良好的润滑能让齿轮的使用寿命提升数倍；定期检查齿面的磨损情况，当齿面磨损量超过齿厚的允许值时要及时更换，避免因为轮齿强度不足出现断齿，卡滞整个传动系统造成设备故障。
