仪器仪表用块状安装塞子结构设计

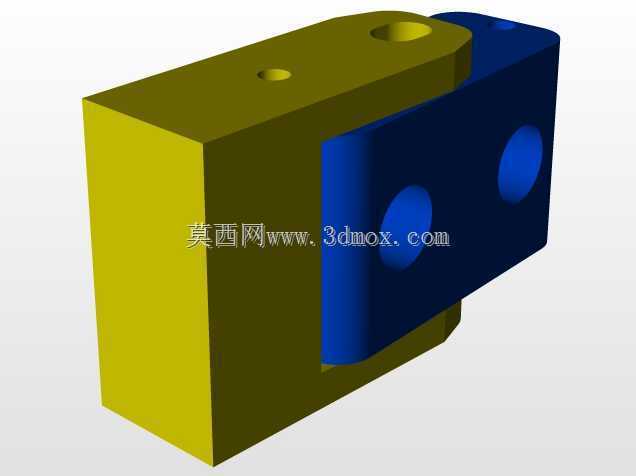

　　在工业传感检测、仪器仪表装配场景中，这类块状塞件常作为安装定位与腔体封堵的配套结构使用，多数时候适配在检测类设备的安装工位上，承担安装基准定位、安装孔位封堵、相邻组件间距保持的作用。从结构形态来看，该零件采用分体双色的块式组合设计，主体承力部分为规整的长方体块体，块体上预留两个同轴的沉孔结构，用于穿装固定螺栓，实现零件在安装基座上的锁紧固定，沉孔的深度设计刚好可以容纳螺栓头部，避免螺栓突出零件表面干涉相邻组件的装配。与长方体块体贴合的蓝色部分为侧向安装延伸段，延伸段上同样设置两个圆形安装孔，用于和传感组件的侧装面进行连接，两个孔位的中心距严格匹配对应传感元件的安装孔距公差，装配时无需额外调整孔位对齐度，可直接穿装紧固件完成连接。

　　设计过程中，首先考虑的是安装边界的适配性，长方体主体的宽度与安装基座的槽宽保持小间隙配合，单边间隙控制在0.1mm以内，既保证装配时可以顺利滑入安装槽，又能避免装配后出现过大的窜动间隙，影响传感元件的检测精度。零件的总高度控制在不超出安装槽的深度范围，装配后零件上表面与基座表面保持齐平，不会突出基座平面影响后续外围护罩的安装。侧向延伸段的伸出长度经过反复校核，刚好可以让延伸段上的安装孔与传感元件的安装面完全贴合，不会出现悬臂过长导致的连接刚性不足问题，也不会因为伸出长度过短导致紧固件无法正常穿装。在功能特性上，该塞件除了基础的连接固定作用外，还承担着安装腔体的封堵作用，长方体块体装入基座槽内后，可以阻挡外部的粉尘、

　　切削液进入安装槽内部，避免槽内积存杂物影响传感元件的接线与后期维护。两个分体块的贴合面采用平面精加工处理，表面粗糙度达到Ra1.6，装配后两个块体之间无缝隙，不会出现杂物从贴合面渗入的情况。零件上的所有安装孔都采用了倒角处理，孔口倒角为C0.5，既可以去除孔口的加工毛刺，也能在穿装螺栓时起到导向作用，提升装配效率。从实际应用的角度出发，这类塞件不需要做复杂的曲面加工，所有结构都采用平面与圆孔的组合，加工工艺性好，采用常规的铣削、钻削工艺即可完成加工，不需要特殊的工装夹具，量产时的加工成本可控。在装配流程中，该零件属于预装组件，需要先将蓝色延伸段与传感元件通过螺栓连接为一个整体，再将长方体块体卡入基座的安装槽内，

　　最后穿装主体部分的固定螺栓完成整体锁紧，整个装配过程不需要特殊工具，普通内六角扳手即可完成全部操作。后期维护时，只需要松开主体部分的两个固定螺栓，即可将连带传感元件的整体结构从安装槽内取出，不需要完全拆解所有连接部件，维护操作的便捷性较高。设计时还考虑了零件的受力情况，长方体块体的壁厚足够承受螺栓锁紧时的压紧力，不会因为锁紧力过大导致块体出现变形，侧向延伸段的厚度也经过受力校核，在传感元件受到外部侧向冲击力时，延伸段不会出现断裂变形，能够保持安装位置的稳定性。零件的边角处都做了小倒角处理，避免装配时锋利的边角划伤操作人员，也不会在装配过程中刮伤相邻零件的表面涂层。对于不同的安装场景，该结构还可以通过调整长方体块体的长宽高尺寸，适配不同规格的安装槽，也可以调整侧向延伸段的孔位中心距，适配不同型号的传感元件安装需求，结构的通用性拓展空间较大。在三维建模过程中，所有特征都采用参数化设计，相关的安装尺寸都设置了可调整的参数变量，后续修改尺寸时只需要调整对应参数即可快速生成新的模型，不需要重新绘制草图特征，能够大幅提升同系列零件的设计效率。建模时对所有孔位的位置度都做了约束，保证孔位之间的相对位置精度符合装配要求，避免出现建模误差导致实际加工后零件无法装配的问题。
